| Toote tüüp | Pindfrees (käsifrees) |
| Mark | Bosch |
| Mudel | GLF 55-6 Professional |
| Nimivõimsustarve | 550 W |
| Tühikäigu pöörlemiskiirus | 33 000 p/min |
| Tööriistahoidik (padrun) | 6 mm (1/4 toll) |
| Kaal vastavalt EPTA-protseduurile 01:2014 | 1,4 kg |
| Kaitseaste | II (topeltisolatsioon) |
| Peamised kasutusalad | Sooned, servad, profiilid, piklikud augud, koopiafreesimine puidus, plastides ja kergetes ehitusmaterjalides |
| Sügavuse reguleerimine | Gradueeritud skaala ristpöörleva kruviga |
| Kaasasolevad tarvikud | Lamevõti 10 mm, lamevõti 17 mm, ühendusmutter koos kinnituspadruniga, imemise adapter |
| Valikulised tarvikud | Koopiarõngas, paralleelpiirik, liugjuhik, imemisvoolik |
| Helirõhutase | 86 dB(A) |
| Helivõimsustase | 94 dB(A) |
| Vibratsioon (koguväärtus a_h) | 3,0 m/s² (määramatus K=1,5 m/s²) |
| Toide | 230 V (kohandatav 220 V) |
| Freeside tüüp | HSS pehmete materjalide jaoks, karbiidist kõvade ja abrasiivsete materjalide jaoks |
| Soovitatav freesimissuund | Vastupidine freesimine (freesi pöörlemisele vastupidine suund) |
| Hooldus | Puhastage ventilatsiooniavad, toitekaablit tohib vahetada ainult Bosch või volitatud teeninduskeskus |
| Kõrvaldamine | Ärge visake olmejäätmete hulka; ringlussevõtt vastavalt WEEE direktiivile |
Korduma kippuvad küsimused - GLF 55-6 Professional BOSCH
Kasutajate küsimused teemal GLF 55-6 Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Freespink PDF-formaadis tasuta! Leidke oma juhend GLF 55-6 Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GLF 55-6 Professional kaubamärgi BOSCH.
KASUTUSJUHEND GLF 55-6 Professional BOSCH
et Algupārane kasutusjuhend
Iv Instrukcijas originalvalda
It Originali instrukcija
ko사용설명서원본

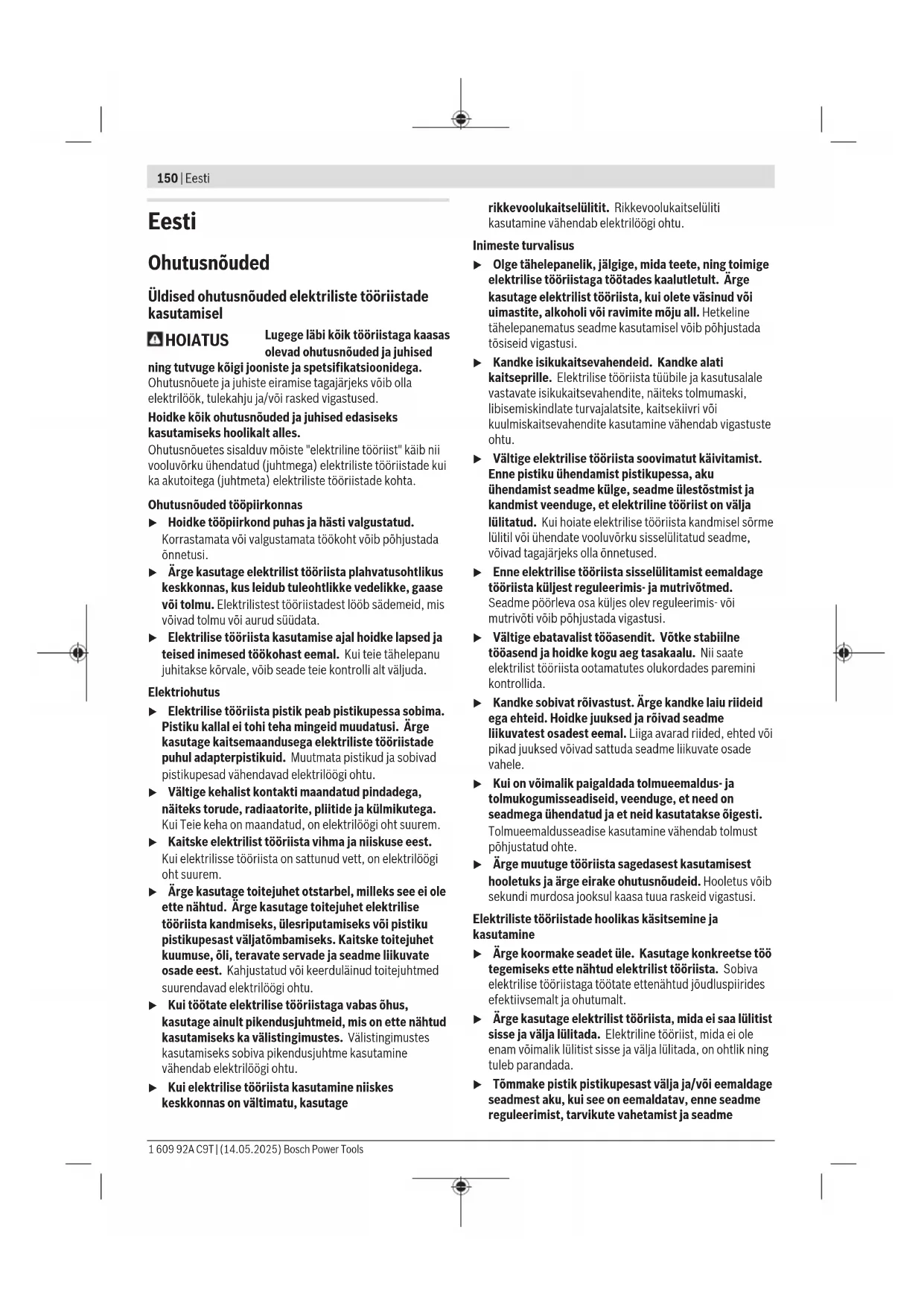

Eesti...... Lehekülg 150
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnöuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest.
Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivötmed. Seadme pöörleva osa küljes olev reguleerimis- vöi mutrivöti vöib pöhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja röivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. - Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
▶ Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nöuetevastane kasutamine vöib pöhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
Ohutusnõuded kandifreeside kasutamisel
▶ Hoidke elektrilist tööriista alati käepideme isoleeritud pinnast, sest löiketera vöib kokku puutuda tööriista enda juhtmega. Tarvik, mis puutub kokku pingestatud juhtmega, vöib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid või muid sobivaid vahendeid. Kui hoiate toorikut käes või surute seda vastu oma keha, ei ole tagatud piisav stabiilsus ning tagajärjeks võib olla kontrolli kaotus tööriista üle.
▶ Freesitera lubatud pöörlemiskiirus peab olema vähemalt sama suur, kui elektrilisel tööriistal näidatud maksimaalne pöörlemiskiirus. Freesiterad, mis pöörlevad lubatust kiiremini, võivad puruneda ning tükid võivad laiali paiskuda.
▶ Freesiterad ja muud tarvikud peavad elektrilise tööriista tarvikukinnitusse (tsangi) täpselt sobima. Tarvikud, mille varre läbimõõt ei vasta elektrilise tööriista tarvikukinnituse läbimõõdule, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse tööriista üle.
▶ Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub.
- Ärge freesige üle metallesemete, naelte ja kruvide. Freesitera võib kahjustuda ja suurendada vibratsiooni.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi.
Ärge kasutage nürisid või kahjustada saanud freesiterasid. Nürid ja kahjustatud freesiterad tekitavad suurema hõõrdumise, võivad kinni kiilduda ja põhjustavad massi tasakaalustatuse kadumise.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
Toote kirjeldus ja kasutusjuhend
Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Seade on ette nähtud soonte, servade, profiilide ja pikiavade freesimiseks ning kopeerfreesimiseks tugevale alusele toetuvasse puitu, plastidesse ja kergehitusmaterjalidesse.
Seadme osad
Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.
(1) Ajamisölm
(2) Freesikorv
(3) Liug-süsiharja hoidik
(4) Freesijuhiku mutter
(5) Laastude suunaja
(6) Rihvelpeakruvi freesikorvile
(7) Frees ^a)
(8) Kinnitustsangiga kübarmutter
(9) Liugplaat
(10) Alusplaat
(11) Tolmuimemisadapter
(12) Tiibkruvi freesikorvile
(13) Sisse-/väljalüliti
(14) Käepide (isoleeritud haardepind)
(15) Freesimissügavuse seadmise skaala
(16) Kinnitustsang
152 | Eesti
(17) Tööriista kinnituskoht
(18) Harkvõti (10 mm) ^a)
(19) Harkvōti (17 mm) ^a)
(20) Kopeerhülss ^a)
(21) Paralleelpiirik ^a)
(22) Paralleelpiiriku tiibkruvi ^a)
(23) Abijuhik ^a)
(24) Tiibkruvi horisontaalse joondamise fikseerimiseks ^a)
(25) Tiibkruvi abijuhiku horisontaalseks joondamiseks a)
(26) Liugrull ^a)
(27) Tolmuimemisadapter ^a)
(28) Tolmuimemisvoolik ^a)
a) Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate mele lisavarustusprogrammist.
Tehnilised andmed
| Servafrees GLF 55-6 | ||
| Tootenumber | 3 601 FA0 0.. | |
| Nimisisendvõimsus W 550 | ||
| Tühikäigu-pöörlemiskiirus min | ^-1 | 33 000 |
| Tööriista kinnituskoht mm | 6 | |
| tolli | 14 | |
| Kaal | kg 1,4 | |
| EPTA-Procedure 01:2014 järgi | ||
| Kaitseklass | / | |
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutusning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.
Andmed müra/vibratsiooni kohta
Mürapäästuväärtused, määratud vastavalt normile EN 62841-2-17.
Elektrilise tööriista A-korrigeeritud müratase on tavaliselt: heliröhutase 86 dB(A); helivõimsustase 94 dB(A). Möötemääramatus K = 3 dB.
Kandke kuulmiskaitset!
Vibratsioonitase a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt EN 62841-2-17: a_h=3,0 m/s^2, K=1,5 m/s^2 .
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on möödetud standardset möötemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.
Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu
tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Paigaldus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Tööriistavahetus
▶ Freeside paigaldamisel ja vahetamisel on soovitatav kanda kaitsekindaid.
Originaalfreesi saate rikkalikust Bosch-lisavarustus-programmist oma volitatud edasimüüjalt.
Freesikorvi eemaldamine (vt joonis A)
Freesi paigaldamise võimaldamiseks peate kõigepealt freesikorvi (2) ajamisõlmest (1) lahutama.
Avage tiibkruvi (12) freesikorvil (2).
Tömmake ajamisõlm üles välja.
Kinnitustsangi vahetamine (vt jn B)
Vastavalt kasutatavale freesile peate enne freesi kohaleasetamist vahetama kübarmutri koos kinnitustsangiga (8).
Kui teie freesi jaoks on öige kinnitustsang juba paigaldatud, järgige järgnevas lõigus kirjeldatud töösamme.
Kinnitustsang (16) peab sobima kübarmutrisse väikese lötkuga. Kübarmutter (8) peab olema kergelt paigaldatav. Kui kübarmutter või kinnitustsang on vigastatud, asendage need kohe.
Asetage harkvõti (18) tööriistahoidikule (17) (vt jn C1). Keerake kübarmutter (8) harkvõtmega (19) vastupäeva maha.
Vajaduse korral puhastage kõik paigaldatavad osad enne kokkupanekut pehme pintsli või suruõhuga.
Asetage tööriistahoidikule (17) uus kübarmutter. Keerake kübarmutter ilma pingutamata kinni.
- Ärge pingutage mitte mingil juhul kinnitustsangi kübarmutriga, kui frees on veel paigaldamata. Vastasel korral võite kinnitustsangi vigastada.
Freesi kohaleasetamine (vt jooniseid C1 - C2)
Olenevalt kasutusotstarbest on saadaval mitmesuguse kuju ja kvaliteediga freese.
Kvaliteet-kiirlöiketerasest (HSS) freesid sobivad pehmete materjalide, nt pehme puidu või plasti töötlemiseks.
Karbiidlõiketeradega (HM) freesid sobivad kõvade ja abrasiivsete materjalide, nt kõva puidu ja alumiiniumi töötlemiseks.
Sobivad originaalfreesid Boschi rikkalikust tarvikuteprogrammist saate oma volitatud edasimüüjalt. Kasutage ainult täiesti korras ja puhtaid freese.
Freeskorvi monteerimine (vt jn A)
Freesimiseks peate freesikorvi (2) uuesti ajamisölmele (1) kinnitama.
Avage tiibkruvi (12) freesikorvil (2).
Lükake ajamisõlm (1) freesikorvi (2).
Sulgege tiibkruvi (12) freesikorvil (2).
Märkus: Tiibkruvi (12) ja rihvelpeakruvi (6) saab omavahel vahetada.
▶ Pärast paigaldamist kontrollige alati, kas ajamisõlm on freesikorvis kindlalt kinnitatud.
Tolmu-/laastueemaldus
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Tolmueemaldi ühendamine (vt jn l)
Sisestage tolmueemaldi adapter (11) elektritööriista eestpoolt. See klöpsatab kuuldavalt paika. Eemaldamiseks võtke adapterist (11) kinni ja tömmake see ettepoole ära. Ühendage väljatõmbevoolik (∅ 35 mm) (28) (lisavarustus) paigaldatud väljatõmbeadapteri (27) külge. Ühendage tolmueemaldusvoolik (28) tolmuimejaga (lisavarustus).
Tolmuimeja peab töödeldavale materjalile sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat.
Kasutamine
Kontrollige vörgupinget! Vooluallika pinge peab ühtima elektrilise tööriista tüübisildil toodud andmetega. Tähisega 230 V elektrilisi tööriistu vöib käitada ka 220 V pingega.
Freesimissügavuse seadmine
▶ Freesimissügavust tohib seada ainult väljalülitatud elektrilisel tööriistal.
- Asetage paigaldatud freesiga elektriline tööriist töödeldavale detailile.
- Avage uuesti freesikorvi (2) tiibkruvi (12), et seadistada soovitud freesimissügavus skaalal Freesimissügavuse reguleerimine (15) kas käsitsi või rihvelpeakruvi (6) abil.
– Sulgege freesimiskorvi (2) tiibkruvi (12).
- Kontrollige freesimissügavuse seadistust praktilise katse abil ja vajadusel korrigeerige seda.
Kasutuselevött
Sisse-/väljalülitamine
Elektrilise tööriista sisselülitamiseks seadke sisse-/väljalüliiti (13) asendisse I.
Elektrilise tööriista väljalülitamiseks seadke sisse-/ väljalüliiti (13) asendisse 0.
Tööjuhised
▶ Kaitske freesi kukkumise ja löökide eest.
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Freesimissuund ja freesimine (vt pilti D)
Freesimistoiming peab alati olema freesi (7) pöörlemissuunale vastupidine (vastassuunaline). Pöörlemissuunas (samasuunaliselt) freesides vöib elektriline tööriist käest lahti pääseda.
▶ Kasutage elektrilist tööriista ainult paigaldatud freesikorviga (2). Kontrolli kaotamine elektrilise tööriista üle vöib pöhjustada kehavigastusi.
Suunis: Võtke arvesse, et frees (7) ulatub alati alusplaadist (10) välja. Ärge vigastage šablooni ega töödeldavat detaili.
Seadke soovitud freesimissügavus.
Lülitage elektriline tööriist sisse ja juhtige see töödeldavasse kohta.
Pärast freesimist lülitage elektriline tööriist välja.
- Ärge pange elektrilist tööriista käest enne, kui frees on täielikult seiskunud. Järelpöörlevad osad võivad põhjustada vigastusi.
Kopeerhülsiga freesimine (vt jooniseid E1–E3)
Kopeerhülsiga (20) saate kontuure mallidelt või šabloonidelt töödeldavatele detailidele üle kanda.
Olenevalt šablooni või malli paksusest valige sobiv kopeerhülss. Kopeerhülsi üleulatumise töttu peab šabloon olema vähemalt 8 mm paksune (vt joonis E1).
- Valige kopeerhülsi siseläbimõõdust väiksema läbimõõduga frees.
Keerake neli silinderkruvi liugplaadi (9) alumiselt küljelt välja ja võtke liugplaat ära.
Kruvige liugplaat jälle kergelt põhiplaadile (10). Liugplaat peab olema veel vabalt liikuv.
154 | Latviešu
Et freesi keskme ja kopeerhülsi serva vaheline kaugus oleks köikjal ühesugune, tuleb kopeerhülss ja liugplaat vajaduse korral teineteise suhtes keskmestada.
- Joondage liugplaat nii, et frees ja kopeerhülss oleks liugplaadi ava suhtes keskmestatud (vt jn E3).
- Hoidke liugplaati selles asendis ja pingutage kinnituskruvid tugevalt.
Kopeerhülsiga (20) freesimiseks toimige järgmiselt.
- Toetage kopeerhülsiga (20) elektriline tööriist šabloonile.
- Juhtige üleulatuva kopeerhülsiga elektrilist tööriista külgsurvet rakendades piki šablooni.
Serva- või profiilfreesimine (vt joonis F)
Serva- või profiilfreesimisel ilma paralleelpiirikuta peab frees olema varustatud juhttapi või kuullaagriga.
Juhtige sisselülitatud elektriline tööriist küljelt vastu töödeldavat detaili, kuni freesi juhttapp või kuullaager toetub detaili töödeldavale küljele.
Juhtige elektrilist tööriista piki töödeldava detaili serva. Jälgige sealjuures nurkasendi öigsust. Liiga tugev surve vöib töödeldava detali serva vigastada.
Servaga paralleelseks lõikamiseks võite paigaldada paralleelpiiriku (21).
Kinnitage paralleelpiirik (21) freeskorvile (2) rihvelkruviga (4).
Seadke tiibkruviga paralleelpiirikul (22) soovitud toetussügavus.
Juhtige sisselülitatud elektrilist tööriista ühtlase ettenihkega ja paralleelpiirikule avaldatava külgsurvega piki töödeldava detaili serva.
Abijuhikuga freesimine (vt joonis H)
Abijuhikut (23) kasutatakse servade freesimiseks ilma juhttapi või kuullaagrita freesidega.
Kinnitage abijuhik freesikorvile (2) mutriga (4).
Juhtige elektrilist tööriista ühtlase ettenihkega piki töödeldava detaili serva.
Külgmine vahekaugus: Eemaldatava materjali hulga muutmiseks saate seada külgmist vahekaugust töödeldava detaili ja liugrulli (26) vahel abijuhikul (23).
Päästke tiibkruvi (24) lahti, seadke tiibkruvi (25) pöörates soovitud külgmine vahekaugus ja pingutage tiibkruvi (24) uuesti.
Kõrgus: Joondage olenevalt kasutatud freesist ja töödeldava detaili paksusest abijuhik vertikaalselt.
Päästke abijuhikul lahti mutter (4), lükake abijuhik soovitud asendisse ja pingutage kruvi uuesti.
Hooldus ja korrashoid
Hooldus ja puhastus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.
Klienditeenindus ja kasutusalane nõustamine
Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Teavet detailjooniste ja varuosade kohta leiate: www.bosch-
pt.com
Vastuse tooteid ja tarvikuid puudutavatele küsimustele saate Boschi rakendusnõustajatelt.
Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootekood, mille leiate toote tüübisildilt.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teenindusaadressid leiate:
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse vötta.
Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.
Mittesihipärasel körvaldamisel võivad vanad elektri- ja elektroonikaseadmed võimalike ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist.
