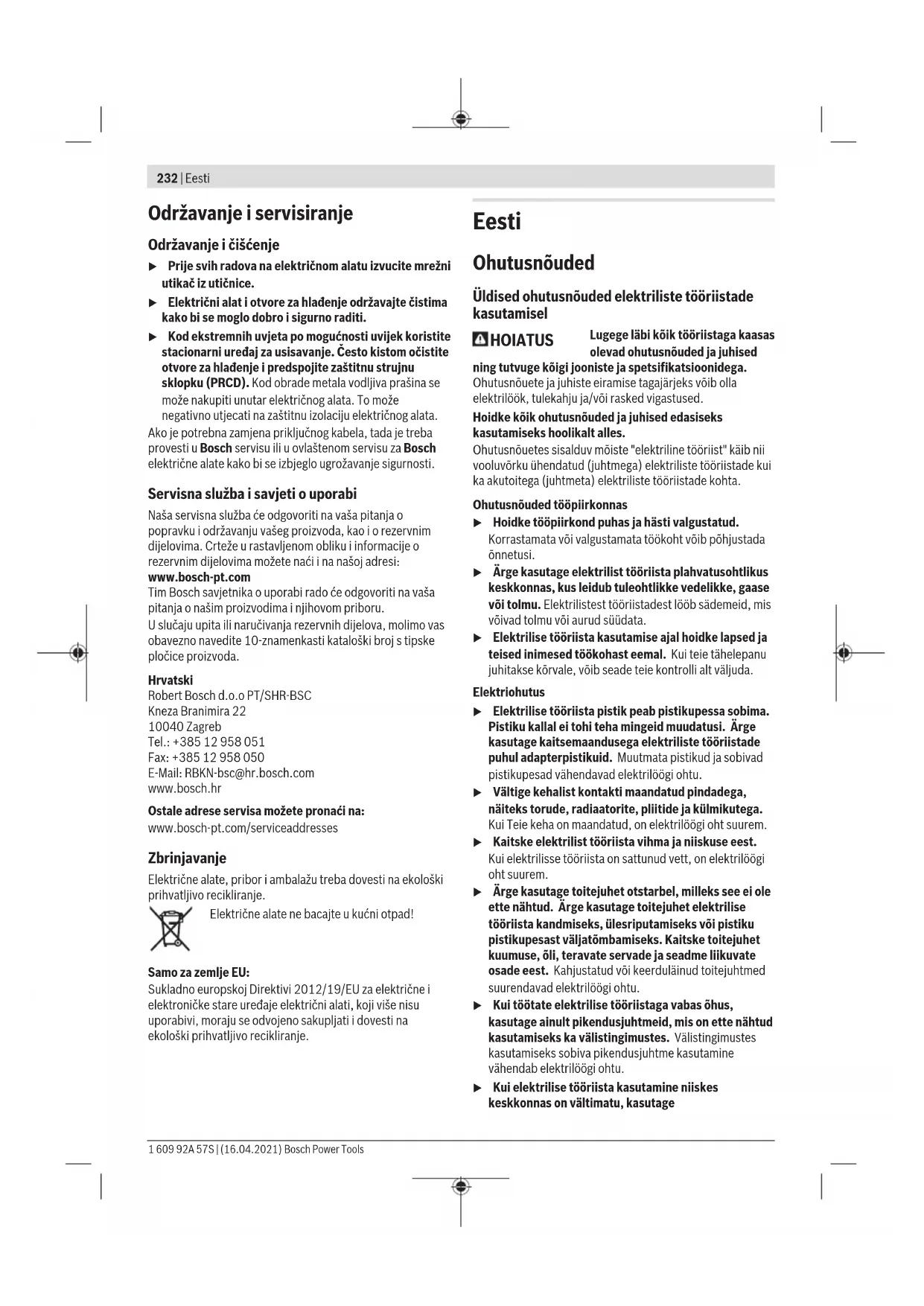

KASUTUSJUHEND GMF 1600 CE Professional BOSCH

(19) Sisse-/väljalüliti fikseerimisnupp (20) Sisse-/väljalüliti (21) Mootori väljavõtu ohutusnupp (22) Sukelseadme/kopeerseadme pingutushoob (23) Paralleeljuhiku juhtvarraste kinnituskoht (24) Freesimissügavuse peenhäälestuse pöördnupp (kopeerseade) (25) Freesimissügavuse jämehäälestuse pingutushoob (kopeerseade) (26) Freesimissügavuse jämehäälestuse avaused kopeerseadmel (27) Spindli lukustusnupp (28) Harkvõti võtmeavaga 24 mm (29) Imiadapteri rihveldatud kruvi (2×)

(34) Freesimissügavuse peenhäälestuse skaala (kopeerseade) (35) Paralleeljuhik

(37) Paralleeljuhiku peenhäälestuse liblikkruvi (2×)

(39) Pöördnupp paralleeljuhiku peenreguleerimiseks

(46) Freessirkli peenreguleerimise pöördnupp

(57) Freesimissügavuse peenhäälestuse erikuuskantvõti (kopeerseade)

(58) Servatöötluse tõmbekapp

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Pinnafrees/kopeerfrees GOF 1600 CE GKF 1600 CE Tootenumber 3 601 F24 0.. 3 601 F24 0.. Nimisisendvõimsus W 1600 1600 Tühikäigu-pöörlemiskiirus min

10000–25000 10000–25000 Pöörlemiskiiruse eelvalik ● ● Elektrooniline püsikiiruse hoidja ● ● Tolmueemaldi ühendus ● ● ühilduvad kinnitustsangid mm tolli 8–12

Freesikorvi käik mm 76 – Kaal EPTA-Procedure01:2014 järgi kg 5,8 4,3 Kaitseklass /II /II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Andmed müra/vibratsiooni kohta Müratase mõõdetud kooskõlas standardiga EN62841-2-17. Seadme A‑filtriga korrigeeritud müratase on üldjuhul: 86dB(A); helivõimsuse tase 97dB(A). Mõõtemääramatus K= 3dB. Kasutage kuulmiskaitsevahendeid! GOF 1600 CE: Vibratsiooni koguväärtus a

(vektori summa kolmes suunas) ja määramatus K, mis arvutatakse vastavalt EN62841-2-17: a

GKF 1600 CE: Vibratsiooni koguväärtus a

(vektori summa kolmes suunas) ja määramatus K, mis arvutatakse vastavalt EN62841-2-17: a

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Paigaldus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Freesimootori paigaldamine sukelseadmesse/ kopeerseadmesse (vtpiltiA–B) Avage sukelseadme/kopeerseadme pingutushoob(22). Nihutage freesmootor kuni piirikuni sukelseadmesse/ kopeerseadmesse. Kopeerseadme kasutamisel(3) vajutage pingutushooba(25) ja lükake freesimootor(1) kopeerseadmesse(3) ja olenevalt soovitud asendist üles- või allasuunas, kuni see allasurutud pingutushoova korral(25) lukustub ühte 3avaustest(26). Sulgege sukelseadme/kopeerseadme pingutushoob(22). Seadke soovitud freesimissügavus (vaadake „Freesimissügavuse seadmine“, Lehekülg237). Lahutage sukelseade/kopeerseade freesimootorist (vtpiltiC) Avage sukelseadme/kopeerseadme pingutushoob(22). Tõmmake freesimootor kuni piirikuni ja hoidke seda selles asendis. Bosch Power Tools 1 609 92A 57S | (16.04.2021)236 | Eesti Vajutage kinnitusnuppu(21) ja tõmmake freesimootor täielikult sukelseadmest/kopeerseadmest välja. Kopeerseadme kasutamisel(3) vajutage lisaks pingutushooba(25). Freesi paigaldamine (vtpiltiD) u Freeside paigaldamisel ja vahetamisel on soovitatav kanda kaitsekindaid. Olenevalt kasutusotstarbest on saadaval mitmesuguse kuju ja kvaliteediga freese. Kvaliteet-kiirlõiketerasest (HSS) freesid sobivad pehmete materjalide, nt pehme puidu või plasti töötlemiseks. Kõvametall-lõiketeradega (HM) freesid sobivad kõvade ja abrasiivsete materjalide, nt kõva puidu ja alumiiniumi töötlemiseks. Sobivad originaalfreesid Boschi rikkalikust lisavarustuseprogrammist saate oma volitatud edasimüüjalt. Kasutage ainult täiesti korras ja puhtaid freese. Kasutage võimaluse korral12mm läbimõõduga võlliga freesi. Te saate freesi vahetada, kui sukelseadmesse/ kopeerseadmesse on paigaldatud freesimootor. Me soovitame siiski vahetada tööriista siis, kui freesimootor on eemaldatud. – Võtke freesimootor sukelseadmest/kopeerseadmest välja. – Vajutage spindli lukustusnuppu(27)(➊) ja hoidke seda all. Keerake spindlit veidi käega, kuni lukustus kinnitub. Vajutage spindli lukustusnuppu(27) ainult siis, kui see seisab. – Vabastage mutter(17) harkvõtmega(28) (võtme suurus 24 mm) , keerates seda vastupäeva (➋). – Lükake frees kinnitustsangi. Freesi saba peab olema lükatud kinnitustsangi vähemalt20mm pikkuselt. – Keerake mutter(17) harkvõtmega(28) (võtme suurus 24mm) päripäeva keerates kinni. Laske spindli lukustusnupp(27) lahti. u Ärge kasutage freesiterasid, mille läbimõõt on suurem kui50mm, ilma paigaldatud kopeerhülsita. Need freesiterad ei mahu alusplaadist läbi. u Ärge pingutage mitte mingil juhul kinnitustsangi kübarmutriga, kui frees on veel paigaldamata. Vastasel korral võite kinnitustsangi vigastada. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Imiadapteri sukelseadmesse paigaldamine (vtpiltiE) Tolmueemaldusadapteri(30) saab voolikuühendusega paigaldada ettepoole või tahapoole.. Paigaldatud kopeerhülsiadapteri korral(50) peate kopeerhülsiadapteri paigaldama 180° keerates, et imiadapter(30) ei puutuks kokku vabastushoovaga(52). Kinnitage tolmueemaldusadapter(30) 2rihvelpeakruviga(29) alusplaadile(13). Optimaalse tolmueemalduse tagamiseks tuleb tolmueemaldusadapterit(30) korrapäraselt puhastada. Imiadapteri paigaldamine kopeerseadmele (vtpiltiF) Tolmueemaldusadapteri(32) saab voolikuühendusega paigaldada ettepoole või tahapoole. Paigaldatud kopeerhülsiadapteri korral(50) kinnitage imiadapter(32) 2 rihveldatud kruvi abil(29) alusplaadile(13). Ilma kopeerhülsiadapterita(50) paigaldage enne vaherõngas(33) imiadapterile(32), nagu on näidatud pildil. Tolmueemaldi ühendamine Ühendage imivoolik(Ø35mm)(31) (lisavarustus) paigaldatud imiadapteriga. Ühendage imivoolik(31) tolmuimejaga (lisavarustus). Elektrilise tööriista võib ühendada otse kaugkäivitusseadisega Bosch-universaaltolmuimeja pistikupesaga. See käivitub elektrilise tööriista sisselülitamisel automaatselt. Tolmuimeja peab töödeldavale materjalile sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat. Kasutamine u Pöörake tähelepanu võrgupingele! Vooluallika pinge peab ühtima elektrilise tööriista andmesildil märgitud pingega. Andmesildil toodud 230V seadmeid võib kasutada ka 220V võrgupinge korral. Kasutuselevõtt Pöörlemiskiiruse eelvalimine Pöörlemiskiiruse eelvaliku seaderattaga(15) saate vajaliku pöörlemiskiiruse eelvalida ka töö ajal. 1−2 väike pöörlemiskiirus 3−4 keskmine pöörlemiskiirus 5−6 suur pöörlemiskiirus 1 609 92A 57S | (16.04.2021) Bosch Power ToolsEesti | 237 Tabelis olevad väärtused on orienteeruvad. Vajalik pöörlemiskiirus oleneb materjalist ja töötingimustest ning selle saab kindlaks teha katsetades. Materjal Freesitera läbimõõt [mm] Seaderatta asend Kõva puit (pöök) 4–10 12–20 22–40 5–6 3–4 1–2 Pehme puit (mänd) 4–10 12–20 22–40 5–6 3–6 1–3 Puitlaastplaadid 4–10 12–20 22–40 3–6 2–4 1–3 Plast 4–15 16–40 2–3 1–2 Alumiinium 4–15 16–40 1–2

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Pinnafrees/ kopeerfrees Tootenumber
