| Tip produs | Răzuitor (freza manuală) |
| Marcă | Bosch |
| Model | GLF 55-6 Professional |
| Putere nominală absorbită | 550 W |
| Viteză de rotație în gol | 33 000 rot/min |
| Portsculă (mandrină) | 6 mm (1/4 inch) |
| Greutate conform EPTA-Procedure 01:2014 | 1,4 kg |
| Grad de protecție | II (izolare dublă) |
| Utilizări principale | Caneluri, muchii, profile, găuri oblongi, frezare prin copiere în lemn, materiale plastice și materiale de construcție ușoare |
| Reglare adâncime | Scală gradată cu șurub moletat |
| Accesorii incluse | Cheie plată 10 mm, cheie plată 17 mm, piuliță de racord cu mandrină de strângere, adaptor de aspirare |
| Accesorii opționale | Inel de copiere, opritor paralel, ghidaj culisant, furtun de aspirare |
| Nivel de presiune acustică | 86 dB(A) |
| Nivel de putere acustică | 94 dB(A) |
| Vibrații (valoare totală a_h) | 3,0 m/s² (incertitudine K=1,5 m/s²) |
| Alimentare | 230 V (adaptabil 220 V) |
| Tip freze | HSS pentru materiale moi, carbură pentru materiale dure și abrazive |
| Direcție de frezare recomandată | Frezare în opoziție (sens invers de rotație al frezei) |
| Întreținere | Curățați fantele de ventilare, înlocuiți cablul de alimentare numai de către Bosch sau service autorizat |
| Eliminare | Nu aruncați împreună cu deșeurile menajere; reciclați conform directivei DEEE |
Întrebări frecvente - GLF 55-6 Professional BOSCH
Întrebările utilizatorilor despre GLF 55-6 Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Freza în format PDF gratuit! Găsiți manualul dvs. GLF 55-6 Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GLF 55-6 Professional mărcii BOSCH.
MANUAL DE UTILIZARE GLF 55-6 Professional BOSCH
ro Instrucțium originale
Română ...... Pagina 117
Instrucțiuni de siguranță
Instrucțiuni generale de siguranță pentru scule electrice
AVERTIS-MENT
Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție
împreună cu această sculă electrică. Nerespectarea

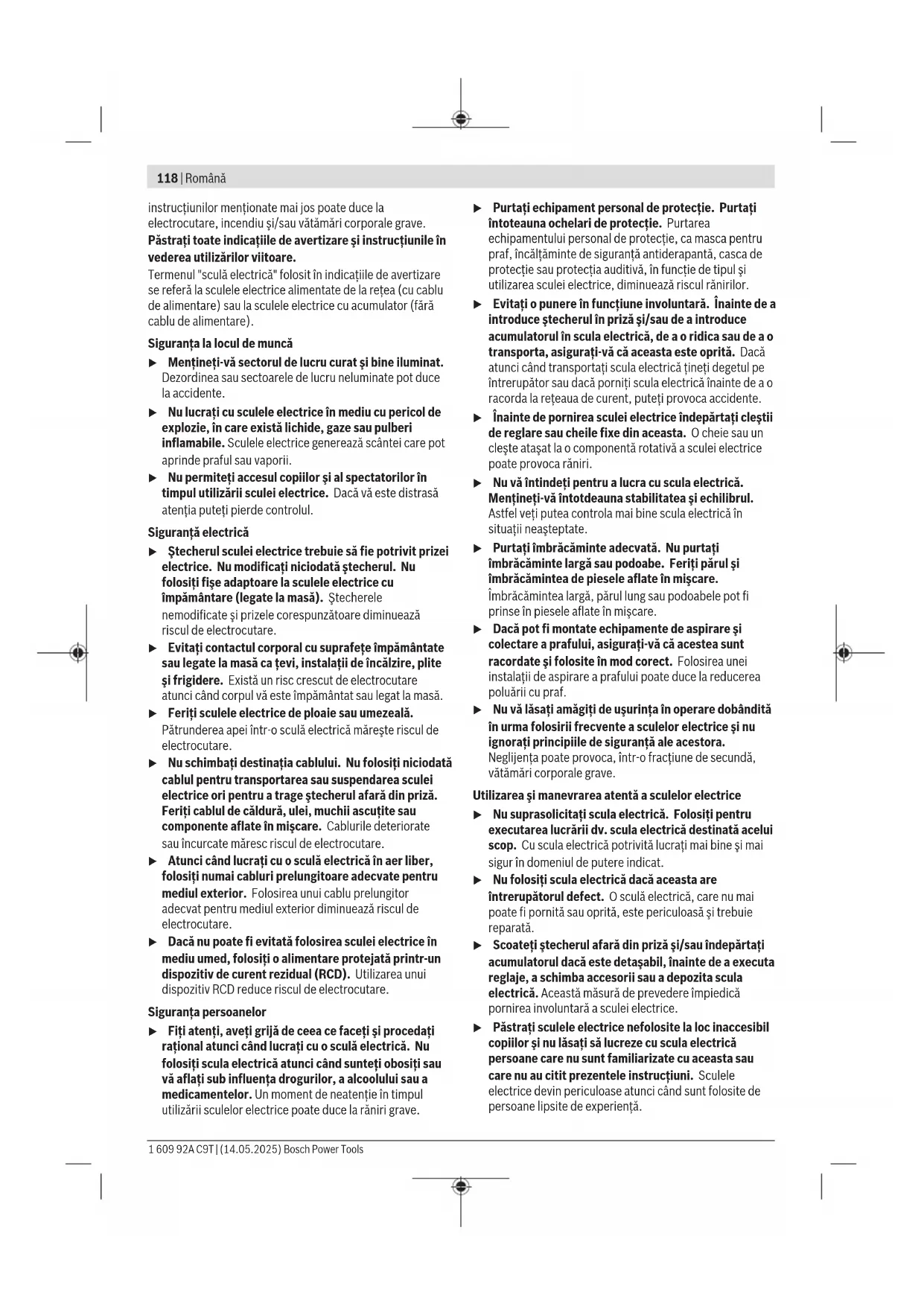

118 | Română
instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranta persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare.
Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora.
Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Utilizarea și manevrarea atentă a sculelor electrice
Nu suprasolicitați scula electrică. Folosii pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Intrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Instrucțiuni de siguranță pentru mașini de frezat muchii
Prinde scula electrică de mânerele izolate deoarece freza ar putea intra în contact cu propriul cablu de alimentare. Tăierea unui conductor aflat „sub tensiune” poate pune sub tensiune componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Folosiți menghine sau o altă metodă practică de fixare și sprijinire a piesei de lucru pe o platformă stabilă.
Dacă țineți piesa de lucru cu mâna sau o sprijiniți de corpul dumneavoastră, aceasta devine instabilă și se poate ajunge la pierderea controlului.
Turația admisă a dispozitivului de frezare trebuie să fie cel puțin egală cu turația maximă specificată pe scula electrică. Dispozitivele de frezare care se rotesc mai repede decât este admis, se pot rupe, iar bucățile desprinse pot zbura în toate părțile.
Frezele sau alte accesorii trebuie să se potrivească exact în sistemul de prindere accesorii (bucșă elastică) la sculei dumneavoastră electrice. Accesoriiile care nu se potrivesc exact în sistemul de prindere pentru accesorii al sculei dumneavoastră electrice se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.
▶ Porniți scula electrică și numai după aceasta conduceți-o asupra piesei prelucrate. În caz contrar
există pericol de recul în situația în care dispozitivul de lucru se agață în piesa prelucrată.
Nu frezați niciodată peste obiecte metalice, cuie sau şuruburi. Dispozitivul freză se poate deteriora și duce la creșterea vibrațiilor.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare.
Nu folositi freze tocite sau deteriorate. Frezele tocite sau deteriorate cauzează o frecare mai puternică, se pot înceșta și duce la dezechilibru.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
Descrierea produsului și a performantelor sale
Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.
Utilizarea conform destinației
Scula electrică este destinată frezării, cu reazem fix, de caneluri, muchii, profiluri și găuri longitudinale, precum și frezării după șablon de copiere în lemn, material plastic și materiale de constructii ușoare.
Elemente componente
Numerotarea componentelor illustrate se referă la schița sculei electrice de la pagina grafică.
(1) Unitate de actionare
(2) Adaptor de freze pentru muchii
(3) Suport perii de carbon
(4) Piuliță pentru ghidajul de frezare
(5) Apărătoare
(6) Šurub cu cap striat pentru adaptorul de freze pentru muchii
(7) Dispozitiv de frezare ^a
(8) Piuliță olandeză cu bucșă elastică de prindere
(9) Placă de alunecare
(10) Placă de bază
(11) Adaptor pentru sistemul de aspirare a prafului
(12) Şurub-fluture pentru adaptorul de freze pentru muchii
120 | Română
(13) Comutator de pornire/oprire
(14) Mâner (suprafață izolată de prindere)
(15) Scală de reglare a adâncimilor de frezare
(16) Bucşă elastică de prindere
(17) Sistem de prindere a accesorilor
(18) Cheie fixă (10 mm) ^a)
(19) Cheie fixă (17 mm) ^a)
(20) Inel de copiere ^a)
(21) Limitator parallel ^a)
(22) Šurub-fluture pentru limitatorul paralel ^a)
(23) Ajutor de ghidare ^a)
(24) Šurub-fluture pentru fixarea alinierii orizontale ^a)
(25) Šurub-fluture pentru alinierea orizontală a ajutorului de ghidare ^a)
(26) Rolă culisantă ^a)
(27) Adaptor de aspirare ^a)
(28) Furtun de aspirare ^a)
a) Accesoriiile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.
Date tehnice
| Mașină de frezat muchii GLF 55-6 | ||
| Număr de identificare | 3 601 FAO 0.. | |
| Putere nominală W 550 | ||
| Turație în gol rot/min 33000 | ||
| Sistem de prindere a accesorilor | mm inch | 6 1⁄4 |
| Greutate conform EPTA-Procedure 01:2014 | kg 1,4 | |
| Clasa de protectie | ☐/II | |
Specificațiile sunt valabile pentru o tensiune nominală [U] de 230 V. In cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste specificații pot varia.
Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.
Informații privind zgomotul/vibrățiile
Valorile zgomotului emis au fost determinate conform EN 62841-2-17.
Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: nivel de presiune sonoră 86 dB(A); nivel de putere sonoră 94 dB(A). Incertitudinea K = 3 dB.
Poartă căşti antifonice!
Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-17: a_h = 3,0 m/s^2 , K = 1,5 m/s^2 .
Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite
și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.
Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.
Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.
Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
Montarea
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
Schimbarea accesoriiilor
Este recomandat să se poate mănuși de protecție pentru montarea sau înlocuirea dispozitivelor de frezare.
Dispositivele de frezare originale din gama vastă de accesorii Bosch pot fi achiziționate de la distribuitorul local.
Demontarea adaptorului de freze pentru muchii (vezi figura A)
Înainte de a putea monta dispozitivul de frezare, trebuie mai întâi să scoți adaptorul de freze pentru muchii (2) de la unitatea de actionare (1).
Deschideți şurubul fluture (12) al adaptorului de freze pentru muchii (2).
Scoateți unitatea de antrenare trăgând-o în sus.
Înlocuirea bucșei elastice de prindere (consultă imaginea B)
În funcție de dispozitivele de frezare utilizate, înainte de montarea acestora, trebuie să înlocuiești piulița olandeză cu bucșa elastică de prindere (8).
În cazul în care bucșa elastică de prindere potrivită pentru freza ta este deja montată, urmează etapele de lucru de la următorul paragraf.
Bucșa elastică de prindere (16) trebuie să fie fixată cu un oarecare joc pe piulița olandeză. Piulița olandeză (8) trebuie să fie ușor de montat. Dacă piulița olandeză sau bucșa elastică de prindere sunt deteriorate, înlocuiește-le imediat.
Aşază cheia fixă (18) pe sistemul de prindere a accesoriiilor (17) (consultă imaginea C1).
Rotește în sens antiorar piulița olandeză (8) cu ajutorul cheii fixe (19).
Dacă este necesar, curăță înainte de asamblare, cu o perie moale sau prin suflare cu aer comprimat, toate piesele care trebuie montate.
Aşază noua piuliță olandeză pe sistemul de prindere a accesoriiilor (17).
Strânge lejer piulița olandeză.
În niciun caz nu strângeți bucșa elastică cu piulița olandeză, câtă vreme nu este montată nicio freză. În caz contrar bucșa elastică se poate deteriora.
Montarea frezei (vezi figurile C1 - C2)
În funcție de scopul utilizării sunt disponibile dispositive de frezare de cele mai diverse execuții și sortimente calitative.
Frezele din oțel rapid (HSS) sunt adecvate pentru prelucrarea materialelor moi ca de exemplu lemn moale și material plastic.
Frezele cu tăișri din carburi metalice (HM) sun t în mod special adecvate pentru materiale tari și abrazive ca de exemplul lemn tare și aluminiu.
Găsiți dispositive de frezare originale din sortimentul de accesorii Bosch la distribuitorul dumneavoastră. Folosiți numai dispositive de frezare impecabil și curate.
Montarea adaptorului de freze pentru muchii (consultă imaginea A)
Pentru frezare trebie să montați din nou adaptorul de feze pentru muchii (2) pe unitatea de antrenare (1).
Deschideți şurubul fluture (12) al adaptorului de freze pentru muchii (2).
Împingeti unitatea de antrenare (1) în adaptorul de freze pentru muchii (2).
Închideți şurubul fluture (12) al adaptorului de freze pentru muchii (2).
Observație: Șurubul-fluture (12) și șurubul cu cap striat (6) pot fi schimbate între ele.
▶ După montaj, verificați întotdeauna poziția fixă a unității de antrenare în adaptorul de freze pentru muchii.
Instalația de aspirare a prafului/așchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
- Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
- Asigurați buna ventilație a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
Racordarea sistemului de aspirare a prafului (consultă imaginea I)
Introdu adaptorul pentru sistemul de aspirare a prafului (11) din față în scula electrică. Acesta se fixează sonor. Pentru demontare, apucă din lateral adaptorul (11) și trage-l spre înainte.
Montează un furtun de aspirare (Ø 35 mm) (28) (accesoriu) pe adaptorul de aspirare montat (27). Racordati furtunul de aspirare (28) la un aspirator (accesoriu).
Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat.
Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.
Functionarea
▶ Tineți seama de tensiunea rețelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu specificațiile de pe plăcuța cu date tehnice a sculei electrice. Sculele electrice inscriptionate cu 230 V pot funcționa și racordate la 220 V.
Reglarea adâncimii de frezare
▶ Reglarea adâncimii de frezare se poate face numai cu scula electrică oprită.
- Aşază pe piesa de prelucrat scula electrică cu dispozitivul de frezare montat.
- Deschide din nou şurubul-fluture (12) al adaptorului de freze pentru muchii (2) pentru a regla adâncimea de frezare dorită pe baza scalei de reglare a adâncimilor de frezare (15) fie manual, fie cu şurubul cu cap striat (6).
- Închide şurubul-fluture (12) de la adaptorul de freze pentru muchii (2).
- Verifică printr-o probă practică reglajul efectuat pentru adâncimea de frezare și corectează-l dacă este necesar.
Punerea în funcțiune
Pornire/oprire
Pentru conectarea sculei electrice, adu comutatorul de pornire/oprire (13) în poziția I.
Pentru deconectarea sculei electrice, adu comutatorul de pornire/oprire (13) în poziția 0.
Instrucțiuni de lucru
▶ Feriți dispozitivele de frezare de şocuri și lovituri.
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
Direcția și procesul de frezare (consultă imaginea D)
▶ Frezarea trebuie efectuată întotdeauna în sens contrar direcției de rotație a dispozitivului de
122 | Română
frezare (7) (în contraavans). În cazul frezării în direcția de rotație a dispozitivului de frezare (în sensul avansului), scula electrică vă poate fi smulsă din mână.
▶ Folosiți scula electrică numai cu adaptorul de freze pentru muchii (2) montat. Pierderea controlului asupra sculei electrice poate provoca răniri.
Notă: Tineți seama de faptul că freza (7) este întotdeauna ieșită în afară din placa de bază (10). Nu deteriorați șablonul sau piesa de lucru.
Reglati adâncimea de frezare dorită.
Porniți scula electrică și apropiati-o de locul care urmează a fi prelucrat.
Opriți scula electrică după frezare.
Nu puneți jos scula electrică înainte ca freza să se fi oprit complet. Accesoriiile care se mai rotesc din inerție, după oprirea sculei electrice, pot provoca răniri.
Frezarea cu inel de copiere (consultă imaginile E1–E3)
Cu ajutorul inelului de copiere (20) puteți transfera contururi ale unor modele respectiv șabloane pe piesa de lucru.
Alegeti inelul de copiere adecvat, în funcție de grosimea şablonului respectiv a modelului. Din cauza înălțimii portiunii ieșite în afară a inelului de copiere, şablonul trebuie să aibă o grosime de minimum 8 mm (vezi figura E1).
▶ Alege un diametru mai mic al dispozitivului de frezare comparativ cu diametrul interior al inelului de copiere.
Deşurubează cele patru şuruburi cilindrice de pe partea inferioară a plăcii de alunecare (9) și extrage placa de alunecare.
Introdu inelul de copiere (20) în placa de alunecare (consultă imaginea E2).
Înşurubează din nou lejer placa de alunecare pe placa de bază (10). Placa de alunecare trebuie să rămână mobilă.
Pentru ca distanța dintre mijlocul dispozitivului de frezare și marginea inelului de copiere să fie egală peste tot, inelul de copiere și placa de alunecare trebuie centrate dacă este necesar.
- Orientează placa de alunecare astfel încât dispozitivul de frezare și inelul de copiere să fie centrate față de deschiderea plăcii de alunecare (consultă imaginea E3).
- Tine placa de alunecare în această poziție și strânge ferm șuruburile de fixare.
Pentru frezarea cu inelul de copiere (20), procedează după cum urmează:
- Aşază scula electrică cu inelul de copiere (20) pe şablon.
- Condu scula electrică cu inelul de copiere ieșit în afară, apăsând-o din lateral, de-a lungul șablonului.
Frezare de muchii sau profilui (vezi figura F)
La frezarea de muchii și de profiluri fără limitator paralel dispozitivul de frezare trebuie echipat cu un pilot de ghidare sau cu un rulment.
Conduceți scula electrică pornită din lateral spre piesa de lucru până când pilotul de ghidare sau rulmentul
dispozitivului de frezare se sprijină pe muchia piesei de prelucrat.
Conduceți scula electrică de-a lungul muchiei piesei de lucru.
Aveți grijă să o așezați exact perpendicular. O apăsare prea puternică poate deteriora muchia piesei de lucru.
Frezarea cu limitatorul paralel (consultă imaginea G)
Pentru tăieri paralele cu muchiile poți monta un limitator paralel (21).
Fixează limitatorul paralel (21) pe adaptorul de freze pentru muchii (2) cu ajutorul şurubului cu cap striat (4).
Reglează adâncimea de oprire dorită cu ajutorul şurubului-fluture al limitatorului paralel (22).
Condu scula electrică pornită în prealabil, cu avans uniform și apăsare din lateral, pe limitatorul paralel, de-a lungul muchiei piesei de prelucrat.
Frezare cu ajutor de ghidare (vezi figura H)
Ajutorul de ghidare (23) servește la frezarea muchiilor fără pilot sau rulment. de ghidare.
Fixați ajutorul de ghidare pe adaptorul de freze pentru muchii (2) cu piulița (4).
Conduceți scula electrocă cu avans uniform de-a lungul muchiei piesei de lucru.
Distanță laterală: pentru a modifica cantitatea de material îndepărtată prin frezare, puteți regla distanța laterală dintre piesa de lucru și rola culisantă (26) a ajurorului de ghidare (23).
Slăbiți șurubul fluture (24), reglați distanța laterală dorită înfiletând șurubul fluture (25) și strângeți apoi din nou șurubul fluture (24).
Înălțime: reglați alinierea verticală a ajutorului de ghidare în funcție de freza utilizată și de grosimea piesei de prelucrat. Slăbiți piulița (4) de pe ajutorul de ghidare, împingeți ajutorul de ghidare în pozția dorită și strângeți din nou bine șurubul.
Întreținere și service
Întreținere și curățare
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
▶ Pentru a putea lucra bine și în siguranță, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranței în timpul utilizării, această operație se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră, cât și în ceea ce privește piesele de schimb. Desene explodate și informații cu privire la
piesele de schimb găsiți și la: www.bosch-pt.com
Echipa de consultanță clienti Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora. În caz de reclamații și comenzi de piese de schimb, vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Alte adrese de service găsiți la:
Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.
Nu aruncați sculele electrice în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE privind sculele și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.
În cazul evacuării necorespunzătoare la deșeuri, produsele electrice și electronice uzate pot avea efecte dăunătoare asupra mediului și sănătății oamenilor, din cauza posibilei existențe a unor materiale periculoase.
