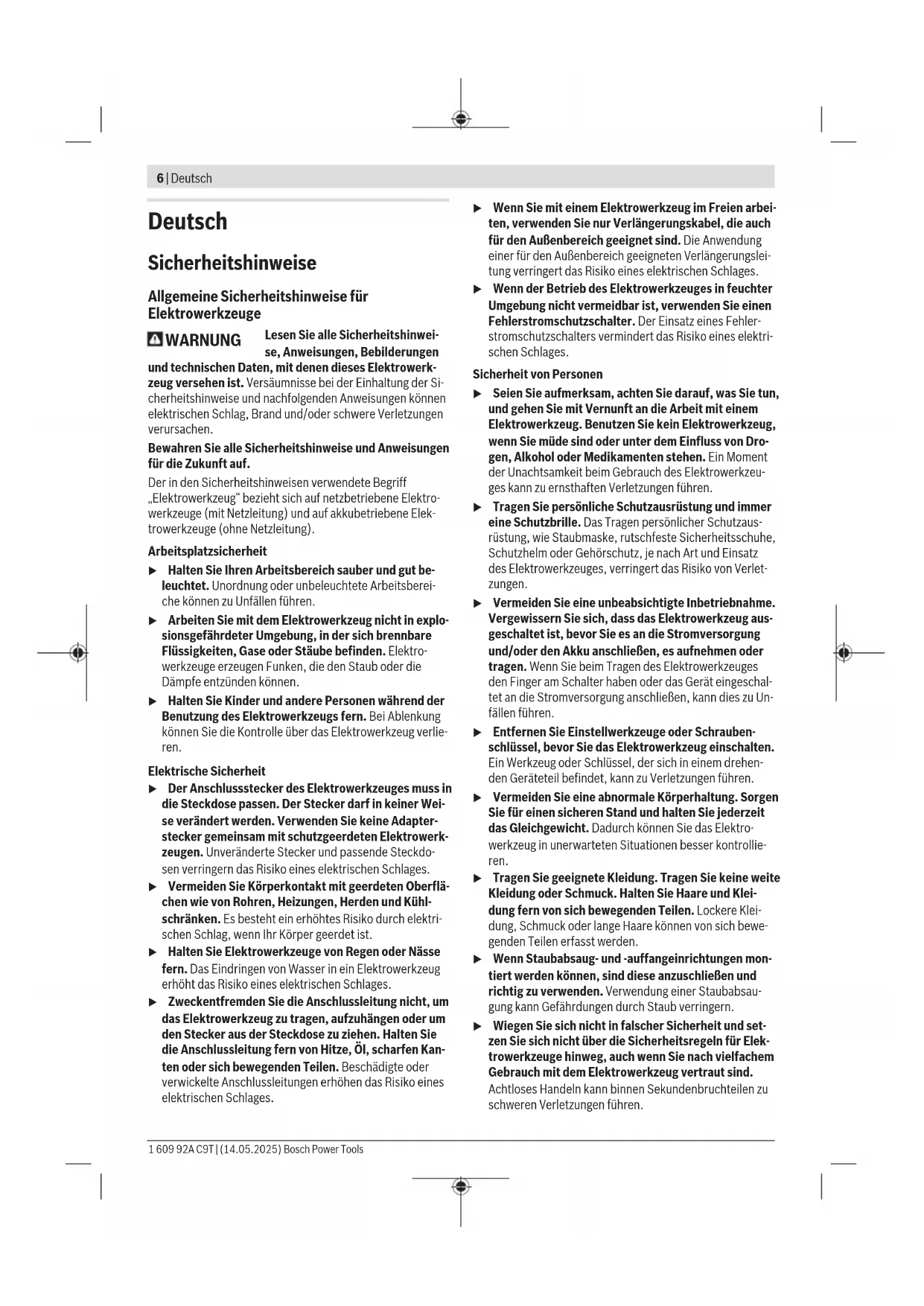

(10) (9) (4) (27) (11) (28) Bosch Power Tools 1 609 92A C9T | (14.05.2025)6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A C9T | (14.05.2025) Bosch Power ToolsDeutsch | 7 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Kantenfräsen u Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da der Fräser die eigene Anschlusslei- tung treffen kann. Der Kontakt mit einer spannungsfüh- renden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag füh- ren. u Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabi- len Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann. u Die zulässige Drehzahl des Fräsers muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angege- bene Höchstdrehzahl. Fräser, die sich schneller als zu- lässig drehen, können zerbrechen und umherfliegen. u Fräser oder anderes Zubehör müssen genau in die Werkzeugaufnahme (Spannzange) Ihres Elektrowerk- zeugs passen. Einsatzwerkzeuge, die nicht genau in die Werkzeugaufnahme des Elektrowerkzeugs passen, dre- hen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. u Führen Sie das Elektrowerkzeug nur eingeschaltet ge- gen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werk- stück verhakt. u Fräsen Sie nie über Metallgegenstände, Nägel oder Schrauben. Der Fräser kann beschädigt werden und zu erhöhten Vibrationen führen. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. u Verwenden Sie keine stumpfen oder beschädigten Fräser. Stumpfe oder beschädigte Fräser verursachen ei- ne erhöhte Reibung, können eingeklemmt werden und führen zu Unwucht. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage in Holz, Kunststoff und Leichtbaustoffen Nuten, Kanten, Profile und Langlöcher zu fräsen, sowie zum Kopierfräsen. Bosch Power Tools 1 609 92A C9T | (14.05.2025)8 | Deutsch Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik- seite. (1) Antriebseinheit (2) Fräskorb (3) Schleifkohlenhalterung (4) Mutter für Fräserführung (5) Spanabweiser (6) Rändelschraube für Fräskorb (7) Fräser

(8) Überwurfmutter mit Spannzange (9) Gleitplatte (10) Grundplatte (11) Adapter für Staubabsaugung (12) Flügelschraube für Fräskorb (13) Ein-/Ausschalter (14) Handgriff (isolierte Grifffläche) (15) Skala Frästiefeneinstellung (16) Spannzange (17) Werkzeugaufnahme (18) Gabelschlüssel (10 mm)

(22) Flügelschraube für Parallelanschlag

(24) Flügelschraube für Fixierung der Horizontalausrich- tung

(25) Flügelschraube für Horizontalausrichtung der Füh- rungshilfe

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Kantenfräse GLF 55-6 Sachnummer 3601FA00.. Nennaufnahmeleistung W 550 Leerlaufdrehzahl min

33 000 Werkzeugaufnahme mm inch

Gewicht entsprechend EPTA‑Procedure01:2014 kg 1,4 Kantenfräse GLF 55-6 Schutzklasse / II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abwei- chenden Spannungen und in länderspezifischen Ausführungen kön- nen diese Angaben variieren. Werte können je nach Produkt variieren und Anwendungs- sowie Um- weltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN62841-2-17. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 86dB(A); Schallleis- tungspegel 94dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN62841-2-17: a

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Werkzeugwechsel u Zum Einsetzen und Wechseln von Fräsern wird das Tragen von Schutzhandschuhen empfohlen. Original-Fräser aus dem umfangreichen Bosch-Zubehörpro- gramm erhalten Sie bei Ihrem Fachhändler. 1 609 92A C9T | (14.05.2025) Bosch Power ToolsDeutsch | 9 Fräskorb demontieren (siehe Bild A) Bevor Sie einen Fräser einsetzen können, müssen Sie zuerst den Fräskorb(2) von der Antriebseinheit(1) trennen. Öffnen Sie die Flügelschraube (12) am Fräskorb (2). Ziehen Sie die Antriebseinheit nach oben heraus. Spannzange wechseln (siehe Bild B) Je nach verwendetem Fräser müssen Sie vor dem Einsetzen des Fräsers die Überwurfmutter mit der Spannzange(8) wechseln. Ist die richtige Spannzange für Ihren Fräser bereits montiert, folgen Sie den Arbeitsschritten im nachfolgenden Abschnitt. Die Spannzange(16) muss mit etwas Spiel in der Überwurf- mutter sitzen. Die Überwurfmutter(8) muss leicht zu mon- tieren sein. Sollte die Überwurfmutter oder die Spannzange beschädigt sein, ersetzen Sie diese sofort. Setzen Sie den Gabelschlüssel(18) an die Werkzeugaufnahme(17) (siehe BildC1). Schrauben Sie entgegen dem Uhrzeigersinn die Überwurfmutter(8) mit dem Gabelschlüssel(19) ab. Falls erforderlich, reinigen Sie vor dem Zusammenbau alle zu montierenden Teile mit einem weichen Pinsel oder durch Ausblasen mit Druckluft. Setzen Sie die neue Überwurfmutter auf die Werkzeugaufnahme(17). Ziehen Sie die Überwurfmutter lose an. u Ziehen Sie die Spannzange mit der Überwurfmutter keinesfalls fest, solange kein Fräser montiert ist. Die Spannzange kann sonst beschädigt werden. Fräser einsetzen (siehe Bilder C1 – C2) Je nach Einsatzzweck sind Fräser in den verschiedensten Ausführungen und Qualitäten verfügbar. Fräser aus Hochleistungs-Schnellschnittstahl (HSS) sind zur Bearbeitung weicher Werkstoffe wie z. B. Weichholz und Kunststoff geeignet. Fräser mit Hartmetallschneiden (HM) sind speziell für har- te und abrasive Werkstoffe wie z. B. Hartholz und Aluminium geeignet. Original-Fräser aus dem umfangreichen Bosch-Zubehörpro- gramm erhalten Sie bei Ihrem Fachhändler. Setzen Sie nur einwandfreie und saubere Fräser ein. Fräskorb montieren (siehe Bild A) Zum Fräsen müssen Sie den Fräskorb(2) wieder auf die Antriebseinheit(1) montieren. Öffnen Sie die Flügelschraube(12) am Fräskorb(2). Schieben Sie die Antriebseinheit(1) in den Fräskorb(2). Schließen Sie die Flügelschraube(12) am Fräskorb(2). Hinweis: Die Flügelschraube (12) und die Rändelschraube (6) können miteinander getauscht werden. u Überprüfen Sie nach der Montage immer, ob die An- triebseinheit fest im Fräskorb sitzt. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Staubabsaugung anschließen (sieheBildI) Setzen Sie den Adapter für die Staubabsaugung (11) von vorn in das Elektrowerkzeug ein. Er rastet hörbar ein. Zum Abnehmen fassen Sie den Adapter (11) seitlich und ziehen ihn nach vorn ab. Stecken Sie einen Absaugschlauch (Ø 35 mm)(28) (Zube- hör) auf den montierten Absaugadapter (27). Verbinden Sie den Absaugschlauch(28) mit einem Staubsauger (Zube- hör). Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Betrieb u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeugs übereinstimmen. Mit 230V gekennzeichnete Elektrowerkzeuge können auch an 220V betrieben werden. Frästiefe einstellen u Die Einstellung der Frästiefe darf nur bei ausgeschal- tetem Elektrowerkzeug erfolgen. – Setzen Sie das Elektrowerkzeug mit montiertem Fräser auf das zu bearbeitende Werkstück. – Öffnen Sie die Flügelschraube (12) am Fräskorb (2) er- neut, um die gewünschte Frästiefe anhand der Skala Frästiefeneinstellung (15) entweder per Hand oder mit der Rändelschraube (6) einzustellen. – Schließen Sie die Flügelschraube(12) am Fräskorb(2). – Überprüfen Sie die vorgenommene Einstellung der Fräs- tiefe durch einen praktischen Versuch und korrigieren Sie diese gegebenenfalls. Bosch Power Tools 1 609 92A C9T | (14.05.2025)10 | Deutsch Inbetriebnahme Ein-/Ausschalten Zum Einschalten des Elektrowerkzeuges stellen Sie den Ein-/Ausschalter(13) auf I. Zum Ausschalten des Elektrowerkzeuges stellen Sie den Ein-/Ausschalter(13) auf 0. Arbeitshinweise u Schützen Sie Fräser vor Stoß und Schlag. u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Fräsrichtung und Fräsvorgang (sieheBildD) u Der Fräsvorgang muss stets gegen die Umlaufrichtung des Fräsers(7) erfolgen (Gegenlauf). Beim Fräsen mit der Umlaufrichtung (Gleichlauf) kann Ihnen das Elektro- werkzeug aus der Hand gerissen werden. u Benutzen Sie das Elektrowerkzeug nur mit montier- tem Fräskorb(2). Der Verlust der Kontrolle über das Elektrowerkzeug kann Verletzungen verursachen. Hinweis: Berücksichtigen Sie, dass der Fräser(7) immer aus der Grundplatte(10) heraussteht. Beschädigen Sie nicht die Schablone oder das Werkstück. Stellen Sie die gewünschte Frästiefe ein. Schalten Sie das Elektrowerkzeug ein und führen Sie es an die zu bearbeitende Stelle heran. Schalten Sie nach dem Fräsen das Elektrowerkzeug aus. u Legen Sie das Elektrowerkzeug nicht ab, bevor der Fräser vollständig zum Stillstand gekommen ist. Nach- laufende Einsatzwerkzeuge können Verletzungen verursa- chen. Fräsen mit Kopierhülse (siehe Bilder E1 – E3) Mithilfe der Kopierhülse(20) können Sie Konturen von Vor- lagen bzw. Schablonen auf Werkstücke übertragen. Wählen Sie je nach Dicke der Schablone bzw. Vorlage die ge- eignete Kopierhülse. Wegen der überstehenden Höhe der Kopierhülse muss die Schablone eine Mindeststärke von 8mm besitzen (siehe BildE1). u Wählen Sie den Durchmesser des Fräsers kleiner als den Innendurchmesser der Kopierhülse. Drehen Sie die vier Zylinderschrauben an der Unterseite der Gleitplatte(9) heraus und nehmen Sie die Gleitplatte ab. Setzen Sie die Kopierhülse(20) in die Gleitplatte ein (siehe BildE2). Schrauben Sie die Gleitplatte wieder an der Grundplatte(10) lose an. Die Gleitplatte muss noch frei be- weglich sein. Damit der Abstand von Fräsermitte und Kopierhülsenrand überall gleich ist, muss die Kopierhülse und Gleitplatte, falls erforderlich, zueinander zentriert werden. – Richten Sie die Gleitplatte so aus, dass Fräser und Kopier- hülse zu der Öffnung in der Gleitplatte zentriert sind (sie- he BildE3). – Halten Sie die Gleitplatte in dieser Stellung und ziehen Sie die Befestigungsschrauben fest an. Zum Fräsen mit der Kopierhülse(20) gehen Sie wie folgt vor: – Legen Sie das Elektrowerkzeug mit der Kopierhülse(20) an die Schablone an. – Führen Sie das Elektrowerkzeug mit überstehender Ko- pierhülse mit seitlichem Druck an der Schablone entlang. Kanten- oder Formfräsen (siehe Bild F) Beim Kanten- oder Formfräsen ohne Parallelanschlag muss der Fräser mit einem Führungszapfen oder einem Kugellager ausgestattet sein. Führen Sie das eingeschaltete Elektrowerkzeug von der Sei- te an das Werkstück heran, bis der Führungszapfen oder das Kugellager des Fräsers an der zu bearbeitenden Werkstück- kante anliegt. Führen Sie das Elektrowerkzeug an der Werkstückkante ent- lang. Achten Sie dabei auf eine winkelgerechte Auflage. Zu starker Druck kann die Kante des Werkstücks beschädigen. Fräsen mit Parallelanschlag (siehe Bild G) Zum kantenparallelen Schneiden können Sie einen Parallelanschlag(21) montieren. Befestigen Sie den Parallelanschlag(21) am Fräskorb(2) mit der Rändelschraube(4). Stellen Sie mit der Flügelschraube am Parallelanschlag(22) die gewünschte Anschlagtiefe ein. Führen Sie das eingeschaltete Elektrowerkzeug mit gleich- mäßigem Vorschub und seitlichem Druck auf den Parallelan- schlag an der Werkstückkante entlang. Fräsen mit Führungshilfe (siehe Bild H) Die Führungshilfe(23) dient zum Fräsen von Kanten mit Frä- sern ohne Führungszapfen oder Kugellager. Befestigen Sie die Führungshilfe am Fräskorb(2) mit der Mutter(4). Führen Sie das Elektrowerkzeug mit gleichmäßigem Vor- schub an der Werkstückkante entlang. Seitlicher Abstand: Um die Menge des Materialabtrages zu verändern, können Sie den seitlichen Abstand zwischen dem Werkstück und der Gleitrolle(26) an der Führungshilfe(23) einstellen. Lösen Sie die Flügelschraube(24), stellen Sie den ge- wünschten seitlichen Abstand durch Drehen der Flügelschraube(25) ein und ziehen Sie die Flügelschraube(24) wieder fest. Höhe: Stellen Sie je nach verwendetem Fräser und Stärke des zu bearbeitenden Werkstücks die vertikale Ausrichtung der Führungshilfe ein. Lösen Sie die Mutter(4) an der Führungshilfe, schieben Sie die Führungshilfe in die gewünschte Position und ziehen Sie die Schraube wieder fest. 1 609 92A C9T | (14.05.2025) Bosch Power ToolsDeutsch | 11 Wartung und Service Wartung und Reinigung u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: [phone] E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elek- tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio- nales Recht müssen nicht mehr gebrauchsfähige Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nik-Altgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Kantenfräse Sachnummer
