Produkttyp	Führungsadapter für Handoberfräsen
Modell	FSN OFA Professional
Marke	Bosch
Kompatible Oberfräsen	Bosch GOF 900/1300/1400/1600/1250/2000, GKF 600; Festool OF 1010; Mafell LO 50 E; DeWalt DW 621/26203; Makita RP 1110/0900
Befestigungsschrauben	M4x16, M5x16, M6x14, M6x16, M6x20 (je nach Fräse)
Material	Aluminium / Kunststoff
Gewicht	ca. 0,5 kg
Abmessungen (L x B x H)	ca. 250 x 50 x 30 mm
Funktion	Präzises Führen der Oberfräse entlang der Führungsschiene
Einsatzbereich	Professionelle Holzbearbeitung
Lieferumfang	Adapterplatte, Befestigungsschrauben, Montageanleitung
Wartung	Reinigung mit trockenem Tuch; keine spezielle Pflege erforderlich
Sicherheitshinweise	Nur mit geeigneter Schutzausrüstung verwenden; vor Montage Netzstecker ziehen
Ersatzteile	Befestigungsschrauben und Adapterplatte separat erhältlich
Reparierbarkeit	Einfacher Austausch von Verschleißteilen; Schrauben nachziehbar
Hersteller	Robert Bosch Power Tools GmbH, 70538 Stuttgart, www.bosch-pt.com

Häufig gestellte Fragen - FSN OFA Professional BOSCH

Welche Oberfräsen sind mit dem FSN OFA Professional kompatibel?

Der Adapter ist kompatibel mit folgenden Oberfräsen: Bosch GOF 900/1300/1400/1600/1250/2000, Bosch GKF 600, Festool OF 1010, Mafell LO 50 E, DeWalt DW 621/26203, Makita RP 1110/0900.

Welche Schrauben werden zur Montage benötigt?

Je nach Fräsmodell werden M4x16, M5x16, M6x14, M6x16 oder M6x20 Schrauben verwendet. Die genaue Zuordnung entnehmen Sie der Montageanleitung.

Wie wird der Adapter an der Oberfräse montiert?

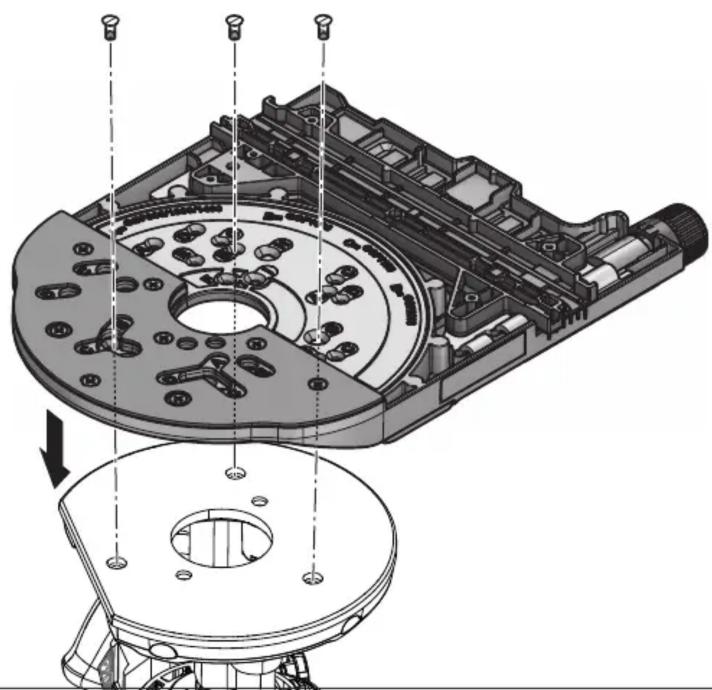

Entfernen Sie zuerst die Grundplatte Ihrer Oberfräse. Setzen Sie dann den Adapter auf und befestigen Sie ihn mit den passenden Schrauben. Achten Sie auf festen Sitz, aber überdrehen Sie nicht.

Kann der Adapter auch an älteren Bosch-Oberfräsen verwendet werden?

Ja, der Adapter ist auch mit älteren Modellen wie dem Bosch GOF 900 kompatibel. Beachten Sie jedoch die Schraubengröße in der Anleitung.

Ist der Adapter für den Einsatz mit Führungsschienen geeignet?

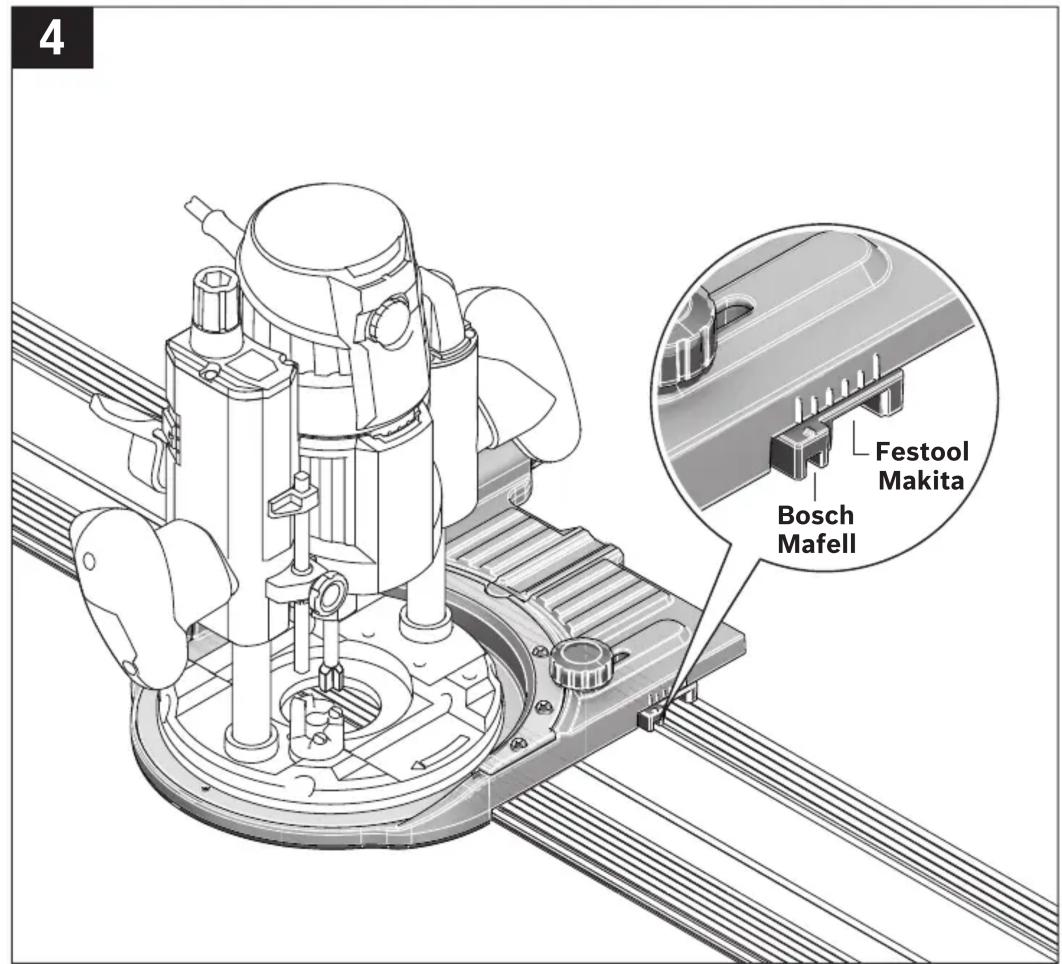

Ja, der FSN OFA Professional ist speziell für die Führung entlang von Bosch-FSN-Schienen und kompatiblen Systemen konzipiert.

Welches Zubehör wird für die Nutzung benötigt?

Sie benötigen eine Führungsschiene (z.B. Bosch FSN 1600) und die passende Oberfräse. Schrauben sind im Lieferumfang enthalten.

Wie reinige und pflege ich den Adapter?

Reinigen Sie den Adapter mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Lagern Sie ihn trocken.

Kann der Adapter auch für andere Marken verwendet werden?

Der Adapter ist speziell für die genannten Modelle ausgelegt. Eine Verwendung mit anderen Fräsen ist nicht vorgesehen und kann die Sicherheit beeinträchtigen.

Wo finde ich Ersatzteile für den Adapter?

Ersatzteile wie Schrauben und die Adapterplatte sind über den Bosch-Kundendienst oder autorisierte Händler erhältlich.

Gibt es Sicherheitshinweise bei der Montage?

Vor der Montage immer den Netzstecker der Oberfräse ziehen. Tragen Sie Schutzhandschuhe, um Verletzungen an scharfen Kanten zu vermeiden.

BEDIENUNGSANLEITUNG FSN OFA Professional BOSCH

FSN-OFA Professional

Robert Bosch Power Tools GmbH

70538 Stuttgart

www.bosch-pt.com

1 609 92A 3AB (2013.04) PS / 4

1 609 92A 3AB

BOSCH

Technical line drawing of a mechanical device with no visible text or symbols

3D technical illustration of a mechanical component with mounting holes and a central circular feature (no text or symbols)

4x

M4x16

1

Technical line drawing of a mechanical device with multiple ports and housing (no text or symbols)

Bosch GKF 600 ... GOF 2000

Festool OF 1010

Mafell L0 50 E

DeWalt DW 26203

DeWalt DW 621

Makita RP 1110

Makita RP 0900

2/3/4 x M4x16

2 x M4x16

2 x M6x16

2 x M6x20

2 x M6x14

2 x M6x14

2 x M5x16

Bosch Power Tools 1 609 92A 3AB | (15.8.16)

2|

2

Technical illustration of a mechanical assembly with exploded view and internal components (no text or symbols)

3

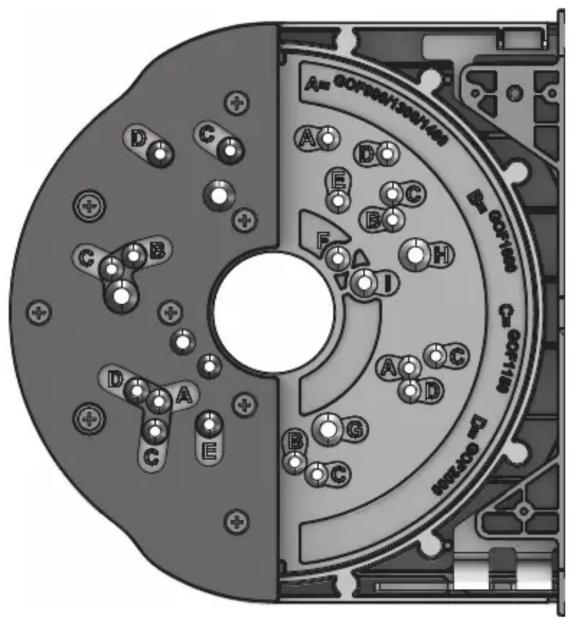

A - GOF 900 | GOF 1300 | GOF 1400
B - GOF 1600
C - GOF 1250
D - GOF 2000
E - TE 600 (GKF 600)
F - Festool OF 1010 EBQ
G - Mafell L0 50E
H - DeWalt DW 621 | DW 26203
Makita RP 1110
I - Makita RP 0900
