ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ G-301 Abac
GR Καρφωτικό Combi - Οδηγίες
ΚΑΤΑΝΑΛΩΣΗ ΑΕΡΑ: 0,8 λίτρα/λεπτό
2. ΚΑΤΕΥΘΥΝΤΗΡΙΕΣ ΓΡΑΜΜΕΣ ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

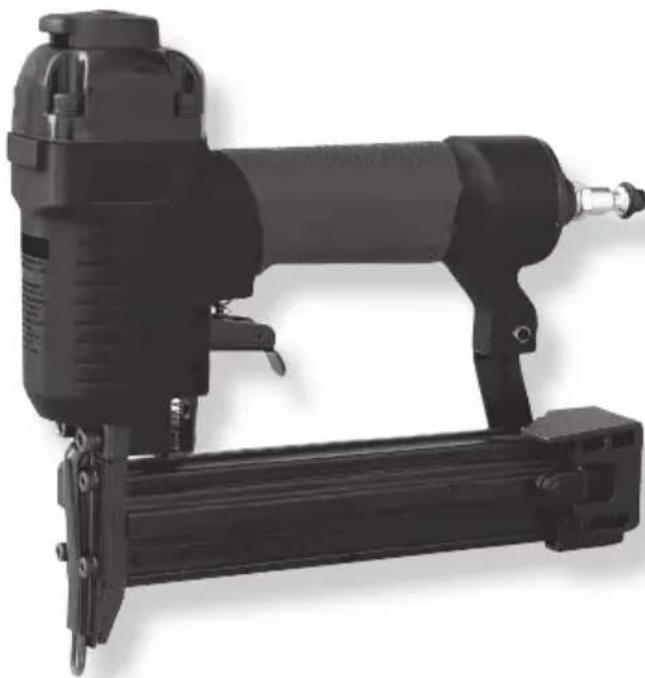

2.1 ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Διαβάστε προσεκτικά τις πληροφορίες που αφορούν την ΑΣΦΑΛΕΙΑ ΣΑΣ και για την ΑΠΟΦΥΓΗ ΠΡΟΒΛΗΜΑΤΩΝ ΣΤΟ ΕΡΓΑΛΕΙΟ.
ΚΙΝΔΥΝΟΣ: Υποδηλώνει κατάσταση άμεσου κινδύνου που, αν δεν αποφευχθεί, προκαλεί σοβαρό ή θανατηφόρο ατύχημα.
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Υποδηλώνει κατάσταση πιθανού κινδύνου που, αν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό ή θανατηφόρο ατύχημα.
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Επισημαίνει τις σημαντικές πληροφορίες στον χειριστή.
3. ΣΥΣΤΗΜΑ ΑΣΦΑΛΕΙΑΣ ΜΕ ΕΛΑΤΗΡΙΟ ΑΠΕΛΕΥΘΕΡΩΣΗΣ
3.1 ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ
Το δάχτυλο του χειριστή δεν πρέπει να είναι στη σκανδάλη και η μύτη του εργαλείου πρέπει να βρίσκεται πάνω στην επιφάνεια εργασίας.
Πιέστε το εργαλείο προς την επιφάνεια εργασίας έως ότου ανασηκωθεί το σύστημα ασφαλείας και πιέστε τη σκανδάλη.
Αφήνετε τη σκανδάλη μετά από κάθε κρούση. Μετακινήστε το εργαλείο στην επόμενη θέση και επαναλάβετε την ίδια διαδικασία.

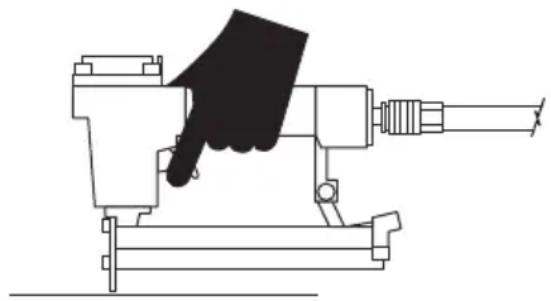

3.2 ΕΛΕΓΧΟΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ
3.2.1 Αποσυνδέστε την τροφοδοσία αέρα από το εργαλείο (1).
3.2.2 Αδειάστε τον γεμιστήρα (2).
3.2.3 Βεβαιωθείτε ότι η σκανδάλη και το σύστημα ασφαλείας κινούνται προς τα πάνω και προς τα κάτω χωρίς εμπλοκές (3).
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: ΕΛΕΓΧΕΤΕ ΚΑΙ
ΑΝΤΙΚΑΘΙΣΤΑΤΕ ΤΑ ΕΛΑΤΤΩΜΑΤΙΚΑ Ή
ΦΘΑΡΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ.
ΟΙ ΕΤΙΚΕΤΕΣ ΤΩΝ ΠΡΟΕΙΔΟΠΟΙΗΣΕΩΝ
ΑΣΦΑΛΕΙΑΣ ΠΡΕΠΕΙ ΝΑ ΑΝΤΙΚΑΘΙΣΤΑΝΤΑΙ
ΟΤΑΝ ΕΙΝΑΙ ΔΥΣΑΝΑΓΝΩΣΤΕΣ.
3.2.4 Συνδέστε την τροφοδοσία αέρα στο εργαλείο (4).
3.2.5 Κατεβάστε τη μύτη προς τη ζώνη εργασίας χωρίς να τραβάτε τη σκανδάλη. Το εργαλείο δεν πρέπει να λειτουργεί συνεχώς. Στην περίπτωση αυτή μην το χρησιμοποιήσετε.
Μετακινήστε το εργαλείο από τη ζώνη εργασίας.
Το σύστημα ασφαλείας πρέπει να επανέλθει στην αρχική κάτω θέση του. Τραβήξτε τη σκανδάλη. Το εργαλείο δεν πρέπει να λειτουργεί. Στην περίπτωση αυτή μην το χρησιμοποιήσετε (5).
4. ΤΟΠΟΘΕΤΗΣΗ ΚΑΡΦΙΩΝ/ΔΙΧΑΛΩΝ
4.1 Συνδέστε τον σωλήνα αέρα (1).
4.2 Κατεβάστε την ασφάλειαⒶ του γεμιστήρα. Τραβήξτε προς τα πίσω το καπάκι του γεμιστήρα (2).
4.3 Τοποθετήστε μια δέσμη καρφιών/διχάλων στον γεμιστήρα και βεβαιωθείτε ότι οι αιχμές τους είναι τοποθετημένες προς τα κάτω. Βεβαιωθείτε ότι τα καρφιά/δίχαλα δεν είναι βρώμικα ή ελαττωματικά (3).
4.4 Πιέστε το καπάκι του γεμιστήρα προς τα εμπρός έως ότου ασφαλίσει (4).
5. ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ
5.1 Συνιστάται να λιπαίνετε το εργαλείο πριν από κάθε χρήση (βλ. παρ. 6) (1).
5.2 Αδειάστε τον γεμιστήρα.
Συνδέστε τον αέρα μέσω του ταχυσυνδέσμου (2).
5.3 Ρυθμίστε την πίεση λειτουργίας έτοι ώστε να βρίσκεται εντός των ενδεδειγμένων ορίων πίεσης λειτουργίας (3).
Τοποθετήστε τα δίχαλα στο εσωτερικό του γεμιστήρα σύμφωνα με τις οδηγίες της παρ. 4.
5.4 Ελέγξτε τη σωστή εισαγωγή των καρφιών/ διχάλων καρφώνοντας σε ένα δείγμα ξύλου. Αν τα καρφιά/δίχαλα δεν φτάνουν στο επιθυμητό βάθος, ρυθμίστε την πίεση του αέρα σε μεγαλύτερη τιμή έτσι ώστε να επιτευχθεί το επιθυμητό αποτέλεσμα. Αν το μοντέλο σας διαθέτει σύστημα ρύθμισης του βάθους, γυρίστε την οδοντωτή ροδέλα Ⓑ για να επιτευχθεί το επιθυμητό βάθος (4).
5.4 Ελέγξτε τη σωστή εισαγωγή των καρφιών/ διχάλων καρφώνοντας σε ένα δείγμα ξύλου. Αν τα καρφιά/δίχαλα δεν φτάνουν στο επιθυμητό βάθος, ρυθμίστε την πίεση του αέρα σε μεγαλύτερη τιμή έτσι ώστε να επιτευχθεί το επιθυμητό αποτέλεσμα. Αν το μοντέλο σας διαθέτει σύστημα ρύθμισης του βάθους, γυρίστε την οδοντωτή ροδέλα Ⓑ για να επιτευχθεί το επιθυμητό βάθος (4).
1
2
3
4
1
3
4
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: μην υπερβαίνετε την τιμή των 8 bar (0,8 Mpa)
6. ΛΙΠΑΝΣΗ
6.1 Πριν τη λίπανση, αποσυνδέστε την τροφοδοσία αέρα από το εργαλείο (1).
6.2 Píξτε μερικές σταγόνες λαδιού για εργαλεία στην είσοδο αέρα.
Τοποθετήστε το εργαλείο με το ракόρ εισόδου αέρα προς τα πάνω και ρίξτε μια σταγόνα λαδιού για εργαλεία στο εσωτερικό της εισόδου αέρα. Μην χρησιμοποιείτε λάδι καθαρισμού ή πρόσθετα. Μετά την προσθήκη του λαδιού θέστε για λίγο σε λειτουργία το εργαλείο (2).
Καθαρίστε το λάδι που περισσεύει στην έξοδο.
Το πλεονάζον λάδι μπορεί να καταστρέψει τις τσιμούχες του εργαλείου. Αν χρησιμοποιείτε εγκατάσταση λίπανσης, δεν είναι αναγκαία η καθημερινή λίπανση με το χέρι από την είσοδο αέρα.
1
2
7.1 Μπλοκαρισμένα καρφιά/δίχαλα στη ζώνη αποβολής:
Αποσυνδέστε το εργαλείο από τον σωλήνα αέρα. Ανασηκώστε με το χέρι το σύστημα ασφαλείας, πιάστε με πένσα τα μπλοκαρισμένα καρφιά/δίχαλα και αφαιρέστε τα (1).
Μπλοκαρισμένα καρφιά/δίχαλα στο εσωτερικό του γεμιστήρα:
Αποσυνδέστε το εργαλείο από τον σωλήνα αέρα.
Τραβήξτε προς τα πίσω το καπάκι του γεμιστήρα.
Εν ανάγκη, ανασηκώστε με το χέρι το σύστημα ασφαλείας και αφαιρέστε τα μπλοκαρισμένα καρφιά/δίχαλα.
Πιέστε το καπάκι του γεμιστήρα προς τα εμπρός έως ότου ασφαλίσει.
1
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Αποσυνδέστε το εργαλείο από τον σωλήνα αέρα πριν τον καθαρισμό και τον έλεγχο.
Αποκαταστήστε όλα τα προβλήματα πριν θέσετε πάλι σε λειτουργία το εργαλείο.
ΚΙΝΔΥΝΟΣ: Μην χρησιμοποιείτε ποτέ βενζίνη ή άλλα εύφλεκτα υγρά για τον καθαρισμό του εργαλείου.
Ενδεχόμενες αναθυμιάσεις στο εργαλείο μπορούν να αναφλεγούν από σπινθήρες προκαλώντας έκρηξη του εργαλείου με συνεπακόλουθους βαριούς ή θανατηφόρους τραυματισμούς.
8.1 Αποσυνδέστε το εργαλείο από τον σωλήνα αέρα.
Καθαρίστε τυχόν υπολείμματα με καθαριστικό #2. Σκουπίστε καλά πριν τη χρήση (1).
ΣΗΜΕΙΩΣΗ: ΜΗΝ ΒΥΘΙΖΕΤΕ το εργαλείο σε διαλύτες για καθαρισμό, προκειμένου να αποφύγετε βλάβες.
9. ΕΠΙΣΚΕΥΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΚΑΙ ΕΠΙΛΥΣΗ ΤΩΝ ΠΡΟΒΛΗΜΑΤΩΝ
9.1 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ
Όλα τα ποιοτικά εργαλεία απαιτούν με την πάροδο του χρόνου συντήρηση ή αντικατάσταση εξαρτημάτων λόγω φυσιολογικής φθοράς από τη λειτουργία.
Οι εργασίες αυτές πρέπει να εκτελούνται MONO από εξειδικευμένο τεχνικό.
ΜΗΝ ΕΠΙΧΕΙΡΕΙΤΕ ΝΑ ΕΠΙΣΚΕΥΑΣΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΜΟΝΟΙ ΣΑΣ.
9.2 ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Αποσυνδέστε την τροφοδοσία αέρα από το εργαλείο πριν ξεκινήσετε τη συντήρηση.
| ΠΡΟΒΛΗΜΑ ΑΙΤΙΑ ΛΥΣΗ | |||
| 1 | Διαρροή αέρα από το καπάκι του εργαλείου ή την περιοχή της σκανδάλης. | Λασκαρισμένες βίδες.Φθαρμένοι ή ελαττωματικοί δακτύλιοι στεγανότητας ή τσιμούχες. | Σφίξτε τις βίδες. Τοποθετήστε το σετ επισκευής. |
| 2 | Το εργαλείο δεν λειτουργεί ή λειτουργεί αργά. | Ανεπαρκής τροφοδοσία αέρα.Ανεπαρκής λίπανση.Φθαρμένοι ή ελαττωματικοί δακτύλιοι στεγανότητας ή τσιμούχες. | Ελέγξτε τις βίδες. Τοποθετήστε το σετ επισκευής. |
| 3 | Διαρροή αέρα στο κάτω μέρος του εργαλείου. | Λασκαρισμένες βίδες.Φθαρμένοι ή ελαττωματικοί δακτύλιοι στεγανότητας ή τσιμούχες. | Σφίξτε τις βίδες. Τοποthetaήστε το σετ επισκευής. |
| 4 | Το εργαλείο μπλοκάρει συχνά. Ακατάλληλα καρφιά/δίχαλα.Ελαττωματικά καρφιά/δίχαλα.Λασκαρισμένες βίδες γεμιστήρα ή βίδες στο εμπρός μέρος.Βρώμικος γεμιστήρας. | Ελέγξτε τις σωστές διαστάσεις των καρφιών/δίχάλων. Αντικαταστήστε τα φθαρμένα ή ελαττωματικά καρφιά/ δίχαλα. Σφίξτε τις βίδες. Καθαρίστε τον γεμιστήρα. | |
| 5 | Αλλα Επικοινωνήστε με την τοπική | αντιπροσωπεία. |
