G-911 - Πιστόλι γράσου Abac - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πνευματικό πιστόλι γράσου
Μάρκα	Abac
Μοντέλο	G-911
Κύρια χρήση	Μηχανική λίπανση και φυσίγγια σιλικόνης
Τροφοδοσία	Πεπιεσμένος αέρας
Συνιστώμενη πίεση αέρα	6 έως 8 bar
Χωρητικότητα γράσου	Περίπου 400 ml
Διαστάσεις (Μ x Π x Υ)	Περίπου 400 x 100 x 100 mm
Βάρος	Περίπου 1,5 kg
Υλικό σώματος	Χάλυβας και αλουμίνιο
Σύνδεσμος αέρα	1/4" NPT
Μέθοδοι πλήρωσης	Φυσίγγιο, αντλία πλήρωσης, χύδην πλήρωση
Λειτουργία εξαέρωσης	Ναι (βαλβίδα εξαέρωσης)
Εύκαμπτο ακροφύσιο	Ναι
Λειτουργία	Διαλείπουσα λειτουργία (μην κρατάτε πατημένη τη σκανδάλη)
Ασφάλεια	Χρησιμοποιείτε γάντια, γυαλιά και προστατευτικό ρουχισμό· μην κατευθύνετε το πίδακα προς τον εαυτό σας ή άλλους
Συντήρηση	Τακτικός καθαρισμός, λίπανση μετά από κάθε χρήση, αποστράγγιση φίλτρου αέρα
Εγγύηση	12 μήνες από την ημερομηνία αγοράς
Ανταλλακτικά	Ακροφύσια, παρεμβύσματα, σωλήνας, βαλβίδα εξαέρωσης (διαθέσιμα στον αντιπρόσωπο)
Δυνατότητα επισκευής	Επισκευή μόνο από εξειδικευμένο προσωπικό

Συχνές ερωτήσεις - G-911 Abac

Πώς να φορτώσετε το γράσο με φυσίγγιο;

Ξεβιδώστε το σωλήνα (D), σπρώξτε τη λαβή του εμβόλου στη θέση εξόδου, τοποθετήστε το φυσίγγιο, αφαιρέστε το κάλυμμα, σφίξτε το σωλήνα, και μετά σπρώξτε τη λαβή στη θέση εισόδου.

Πώς να εξαερώσετε το πιστόλι γράσου;

Ξεβιδώστε το σωλήνα μία στροφή, μετακινήστε τη λαβή του εμβόλου αρκετές φορές, και μετά σπρώξτε τη ράβδο στο τέρμα. Πιέστε τη βαλβίδα αέρα για να εξαερώσετε τον παγιδευμένο αέρα.

Ποια πίεση αέρα να χρησιμοποιήσω για το G-911;

Η συνιστώμενη πίεση αέρα είναι 6 έως 8 bar. Χρησιμοποιήστε έναν ρυθμιστή για να ρυθμίσετε την πίεση στο εργαλείο.

Πώς να συντηρήσω το πιστόλι γράσου Abac G-911;

Καθαρίστε και λιπάνετε το εργαλείο μετά από κάθε χρήση, αποστραγγίστε τη συμπύκνωση του φίλτρου αέρα καθημερινά, και ελέγξτε τακτικά τις βίδες και τα εξαρτήματα.

Τι να κάνω αν το γράσο δεν βγαίνει;

Ελέγξτε την πίεση αέρα, εξαερώστε τον αέρα από το σωλήνα, βεβαιωθείτε ότι ο λιπαντήρας είναι ρυθμισμένος (3-6 σταγόνες/λεπτό), και ελέγξτε για τυχόν φράξιμο ή διαρροή.

Μπορώ να χρησιμοποιήσω άλλους τύπους γράσου εκτός από το συνιστώμενο;

Χρησιμοποιείτε μόνο γράσα συμβατά με το εργαλείο και σύμφωνα με τις προδιαγραφές του κατασκευαστή. Διαβάστε τις οδηγίες ασφαλείας του γράσου.

Ποιες προφυλάξεις ασφαλείας να λάβω κατά τη χρήση;

Φορέστε γάντια, γυαλιά και προστατευτικό ρουχισμό. Μην κατευθύνετε το πίδακα προς τον εαυτό σας ή άλλους. Αποσυνδέστε τον αέρα πριν από τη συντήρηση. Διατηρείτε τον χώρο εργασίας καθαρό.

Πώς να γεμίσω το πιστόλι με χύδην γράσο;

Ξεβιδώστε το σωλήνα, βγάλτε το έμβολο, γεμίστε το σωλήνα με γράσο με μια σπάτουλα, ή αναρροφήστε το γράσο βυθίζοντας την κεφαλή του σωλήνα σε ένα δοχείο και τραβώντας το έμβολο.

Μπορεί το εργαλείο να χρησιμοποιηθεί συνεχώς;

Όχι, το εργαλείο είναι σχεδιασμένο για διαλείπουσα λειτουργία. Μην κρατάτε πατημένη τη σκανδάλη συνεχώς.

Πού μπορώ να βρω ανταλλακτικά για το G-911;

Τα ανταλλακτικά όπως ακροφύσια, παρεμβύσματα και σωλήνες είναι διαθέσιμα στον αντιπρόσωπο Abac ή σε εξειδικευμένους ιστότοπους.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ G-911 Abac

GR Πιστόλι γρασαρίσματος - Οδηγίες

• Καθώς αυτό το εγχειρίδιο αναφέρεται σε διεθνή πρότυπα, σας συνιστούμε να λάβετε προηγουμένως πληροφορίες σχετικά με τους τοπικούς κανονισμούς ασφαλείας και να βεβαιωθείτε ότι τηρούνται.
• Ο πεπιεσμένος αέρας είναι μια δυνητικά ισχυρή πηγή ενέργειας, επομένως πρέπει να είστε ιδιαίτερα προσεκτικοί όταν χρησιμοποιείτε το συμπιεστή ή το κιτ αξεσουάρ.
• Η χρήση πεπιεσμένου αέρα απαιτεί γνώση και τήρηση κάθε ισχύοντος κανονισμού.
• Μην επιτρέπετε την χρήση χωρίς επιτήρηση από μη έμπειρο προσωπικό. Κρατήστε τα παιδιά και τα ζώα μακριά από το χώρο εργασίας.
• Πάρτε σταθερή θέση για να χρησιμοποιήσετε σωστά το εργαλείο και πιάστε το σταθερά.
• Η τυχαία και μη αναμενόμενη κίνηση του εργαλείου μπορεί να αποτελεί σοβαρό κίνδυνο.
• Μην χρησιμοποιείτε τα εργαλεία σε εγκαταστάσεις που έχουν δυνητικά εκρηκτική ατμόσφαιρα ή όπου υπάρχουν εναποθέσεις σκόνης, αγωγοί αερίου ή ηλεκτρικοί αγωγοί.
• Λειτουργήστε το εργαλείο μόνο σε κατάλληλα αεριζομενο χώρο.
  • Δώστε ιδιαίτερη προσοχή στα επεξεργασμένα υλικά που είναι πολύ εύφλεκτα ή στη δυνητική έκρηξη τους.

ΓΕΝΙΚΟΙ ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

• Μη χρησιμοποιείτε τον εξοπλισμό χωρίς τις απαιτούμενες διατάξεις ασφαλείας.
• Ποτέ μην κρατάτε το εργαλείο από τον εύκαμπτο σωλήνα πεπιεσμένου αέρα κατά τη μεταφορά του.
• Μην αφήνετε άλλους να προσεγγίζουν τον χώρο εργασίας.
• Μην κατευθύνετε τις ριπές αέρα ή το εργαλείο προς την κατεύθυνση σας ή προς οποιονδήποτε τρίτο.
• Με κάθε τρόπο, αποφύγετε την άμεση επαφή με το εργαλείο που έχει εμπλακεί αμέσως μετά τη χρήση του, καθώς η επιφάνεια του μπορεί να είναι πολύ ζεστή.
• Μην αγγίζετε τα κινητά μέρη του εξοπλισμού κατά τη διάρκεια της λειτουργίας του.
• Μην ανοίγετε ούτε τροποποιείτε με οποιονδήποτε τρόπο το εργαλείο ή τα εξαρτήματά του. Οποιαδήποτε επισκευή πρέπει να πραγματοποιείται μόνο από εκπαιδευμένο προσωπικό.

ΤΙ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

• Διαβάστε και κατανοήστε τα περιεχόμενα αυτού του εγχειριδίου πριν από την εγκατάσταση, τη λειτουργία, την επισκευή, τη συντήρηση και την αλλαγή εξαρτημάτων αυτού του εργαλείου.
- Η εγκατάσταση, ρύθμιση ή χρήση του εργαλείου πρέπει να γίνεται μόνο από εκπαιδευμένους και εξειδικευμένους χειριστές.
- Συνδέετε τον πεπιεσμένο αέρα μόνο όταν ο εξοπλισμός είναι απενεργοποιημένος.
• Για βέλτιστη απόδοση του εργαλείου, βεβαιωθείτε ότι ο εύκαμπτος σωλήνας και το μέγεθος σύνδεσης είναι τα απαιτούμενα.
• Πριν ενεργοποιήσετε το εργαλείο, ελέγξτε τη σύνδεση του και βεβαιωθείτε ότι ο εύκαμπτος σωλήνας πεπιεσμένου αέρα δεν έχει υποστεί ζημιά.
• Πριν συνδέσετε τον εύκαμπτο σωλήνα στο εργαλείο, ελέγξτε αν ο εύκαμπτος σωλήνας και ο ταχυσύνδεσμος είναι καθαροί. Αυτό πρέπει να το κάνετε αφήνοντας τον αέρα να ρέει ελεύθερα μέσω του εύκαμπτου σωλήνα και του ταχυσυνδέσμου.

GR

- Επιλέξτε και αντικαταστήστε το χρησιμοποιούμενο αξεσουάρ σύμφωνα με τις οδηγίες του εγχειριδίου, για να αποφύγετε περιττό θόρυβο.

- Χρησιμοποιήστε εξαρτήματα που είναι κατάλληλα για την εφαρμογή και τη συσκευή και συνδέστε τα σωστά. Βεβαιωθείτε ότι χρησιμοποιούνται σύμφωνα με τις οδηγίες και ότι έχουν εγκατασταθεί σωστά.

- Ελέγξτε την κατάσταση φθοράς των εργαλείων και των εξαρτημάτων πριν από κάθε χρήση. Αν είναι απαραίτητο, αντικαταστήστε τα.

- Σε περίπτωση αντικατάστασης εργαλείου, κατά τη διάρκεια εργασιών συντήρησης και όταν τελειώσετε την εργασία, αποσυνδέστε τη σύνδεση πεπιεσμένου αέρα.

- Αποσυνδέστε το εργαλείο μόνο όταν ο εύκαμπτος σωλήνας ΔΕΝ είναι υπό πίεση για να αποφύγετε την ανεξέλεγκτη κίνηση του.

- Κρατήστε την περιοχή εργασίας καθαρή.

- Βεβαιωθείτε ότι το εργαλείο έχει σταματήσει εντελώς πριν το ακουμπήσετε στο έδαφος

- Αποθηκεύστε το πνευματικό εργαλείο καθαρό και σε στεγνό μέρος

- Βεβαιωθείτε ότι ο σταθμός εργασίας είναι σταθερός.

- Κρατήστε σταθερά το τεμάχιο εργασίας με σφιγκτήρα ή εργαλείο στερέωσης.

- Χρησιμοποιήστε το εργαλείο μόνο για την αρχική του εφαρμογή. Ο κατασκευαστής παραιτείται από οποιαδήποτε ευθύνη για ζημιές που οφείλονται στη μη τήρηση των κανονισμών ασφαλείας ή την κακή χρήση του εργαλείου.

- Χρησιμοποιείτε μόνο εξαρτήματα που είναι κατάλληλα για το χρησιμοποιούμενο εργαλείο.

Η ποιότητα του πεπιεσμένου αέρα πρέπει να είναι καλή, που σημαίνει καθαρός και στεγνός και αυτό εξασφαλίζεται καλύτερα με τη βοήθεια ενός φίλτρου αέρα. Συνιστούμε τη χρήση μιας πλήρους μονάδας FRL (φίλτρο, ρυθμιστής, λιπαντήρας). Ο λιπαντήρας πρέπει να ρυθμιστεί σε περίπου 3 έως 6 σταγονίδια ανά λεπτό. Ο το μήκος του εύκαμπτου σωλήνα αέρος ανάμεσα στον λιπαντήρα και το εργαλείο δεν πρέπει ποτέ να υπερβαίνει τα 6 έως 8 μέτρα.

• Το πνευματικό εργαλείο παράγουν κραδασμούς. Η παρατεταμένη χρήση και η λανθασμένη στάση μπορεί να προκαλέσουν βλάβη στα χέρια, τα δάχτυλα και τους αγκώνες. Σταματήστε αμέσως να χρησιμοποιείτε το προϊόν μόλις αισθανθείτε πόνο, μυρμήγκιασμα ή οποιαδήποτε άλλη διαταραχή. Εάν το πρόβλημα παραμένει, ζητήστε συμβουλή από γιατρό πριν συνεχίσετε την εργασία σας.

DİKKAT:

Αποσυνδέστε την παροχή αέρα κατά τη διάρκεια συντήρησης του εργαλείου.

Να καθαρίζετε και να στεγνώνετε τακτικά το φίλτρο στο σύστημα και το άνοιγμα εισαγωγής αέρα του πνευματικού εργαλείου.

Λιπάνετε οποιονδήποτε σύνδεσμο ταχείας αποσύνδεσης στο σύστημα για να αποφύγετε το μπλοκάρισμα.

Αποστραγγίζετε τη συμπύκνωση από το φίλτρο αέρα και από τον συμπιεστή σε καθημερινή βάση.

Για να αποφευχθεί ο σχηματισμός σκουριάς και να ελαχιστοποιηθεί η φθορά, καθαρίστε και λιπάνετε το εργαλείο μετά από κάθε χρήση.

Ελέγχετε τακτικά το εργαλείο για χαλαρά μπουλόνια/βίδες ή εξαρτήματα.

Σε περίπτωση απώλειας ισχύος: πηγαίνετε το εργαλείο για επισκευή.

Μόνο εκπαιδευμένοι και εξειδικευμένοι μηχανικοί επιτρέπεται να προσαρμόζουν ή να επιδιορθώνουν το εργαλείο.

Σε περίπτωση που το εργαλείο είναι εξοπλισμένο με σιγαστήρα, βεβαιωθείτε ότι ο σιγαστήρας λειτουργεί σωστά, ένας χαλασμένος σιγαστήρας πρέπει να αντικαθίσταται.

Το εργαλείο θα πρέπει να συντηρείται τακτικά για να ελαχιστοποιείται η εκπομπή θορύβου και οι κραδασμοί που εμφανίζονται.

Αν δεν σκοπεύετε να χρησιμοποιήσετε το εργαλείο για μεγάλο χρονικό διάστημα, πρέπει να λιπανθεί. Ρίξτε μερικές σταγόνες ρητίνης και ελαίου χωρίς οξύ στην είσοδο αέρα και αφήστε το εργαλείο να λειτουργήσει ελεύθερα για μερικά δευτερόλεπτα.

Συντηρείτε το εργαλείο τουλάχιστον ετησίως.

ПРОВЛЕПОМЕНН ХРНЕН

Ο χρήστης ή ο εργοδότης του χρήστη αξιολογεί τη συγκεκριμένη χρήση που μπορεί να προκύψει ως αποτέλεσμα κάθε χρήσης.

Ποτέ μην χρησιμοποιείτε το εργαλείο διαφορετικά από το τον προορισμό του εργαλείου και όπως εξηγείται σε αυτό το εγχειρίδιο.

Ζημιές ως συνέπεια μη τήρησης του παρόντος εγχειριδίου ή λόγω εσφαλμένης χρήσης ή λανθασμένων επισκευών, δεν καλύπτονται ποτέ από την εγγύηση μας και δεν θα έχουμε καμία ευθύνη γι 'αυτό. Διατηρούμε το δικαίωμα τεχνικών βελτιώσεων χωρίς προηγούμενη ειδοποίηση.

Αυτό το εργαλείο έχει σχεδιαστεί μόνο για φύσιγγες σιλικόνης. Εάν χρησιμοποιηθεί διαφορετικά, πρέπει να γίνει εκτίμηση κινδύνου από τον εργοδότη/χρήστη.

ΠΙΘΑΝΑ ΣΦΑΛΜΑΤΑ

Απενεργοποιήστε αμέσως τον εξοπλισμό σε περίπτωση που ακούτε ασυνήθιστους θορύβους ή εάν παρουσιαστεί ξαφνική πτώση ισχύος. Ελέγξτε το πνευματικό εργαλείο και το σύστημα τροφοδοσίας πεπιεσμένου αέρα.

Πνευματικό εργαλείο

• η λίπανση είναι ανεπαρκής
• φθαρμένο εργαλείο/εξάρτημα, ακατάλληλο για χρήση ή με βλάβη
• η ροή του γράσου διακόπτεται: παρουσία αέρα μέσα στον σωλήνα γράσου. Ακολουθήστε τη διαδικασία εξαέρωσης

Σύστημα τροφοδοσίας πεπιεσμένου αέρα

• η πίεση του συμπιεστή είναι ανεπαρκής
• ο ρυθμιστής πίεσης δεν έχει ρυθμιστεί στο σωστό επίπεδο πίεσης, κατάλληλο για το εργαλείο που χρησιμοποιείται.
• υπάρχει διαρροή από τον εύκαμπτο σωλήνα σύνδεσης ή από τις συνδέσεις (χρησιμοποιήστε ταινία Teflon ή πάστα στεγανοποίησης)
• διαρροές στο πνευματικό σύστημα
• φίλτρο ή λιπαντήρας οδοντωτός
• εύκαμπτος σωλήνας σπασμένος, τρύπιος ή είναι πολύ μακρύς (απώλεια πίεσης)

ΔΙΑΘΕΣΗ

Το εργαλείο ΠΡΕΠΕΙ ΝΑΑΠΟΡΡΙΠΤΕΤΑΙ έτσι ώστε να μην ρυπαίνεται το περιβάλλον και σε συμμόρφωση με την ισχύουσα νομοθεσία.

Οποιαδήποτε εγγύηση ακυρώνεται ρητά σε περίπτωση ζημιών που προκύπτουν από κανονική φθορά, υπερφόρτωση, χειρισμό ή χρήση που δεν είναι κατάλληλη για το εργαλείο. Για να ισχύσει αυτή η εγγύηση, το εργαλείο δεν πρέπει να διαλυθεί όταν επιστραφεί στον έμπορο λιανικής πώλησης.

Αυτή η εγγύηση καλύπτει ανταλλακτικά και εργασία για περίοδο 12 μηνών από την ημερομηνία αγοράς (απαιτείται απόδειξη αγοράς, όπως τιμολόγιο ή ταμειακή απόδειξη).

Οποιοδήποτε ελάττωμα μπορεί να αφαιρεθεί αντικαθιστώντας το εργαλείο ή επισκευάζοντάς το, κατά περίπτωση.

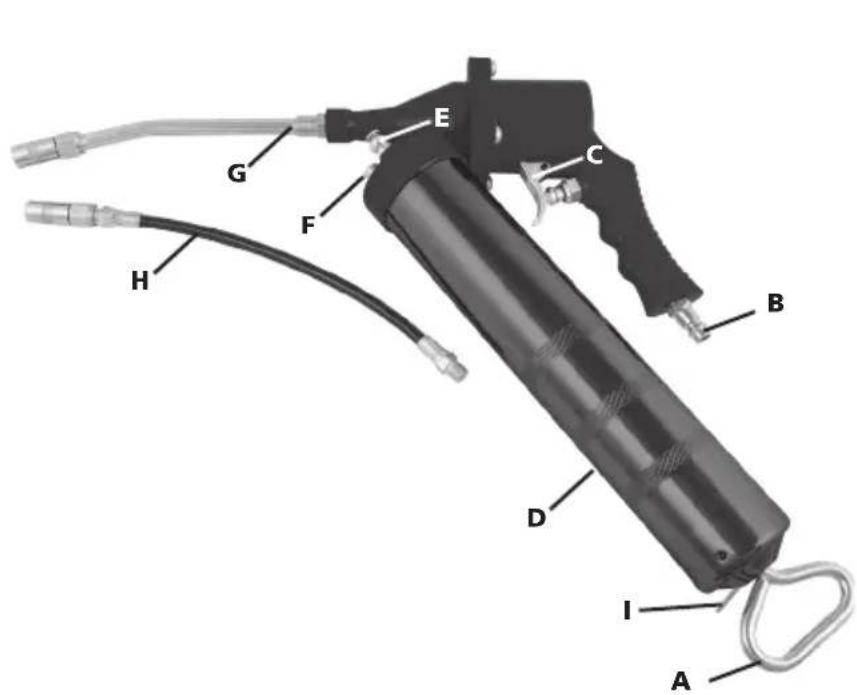

Πιστόλι γρασαρίσματος

Είδος Περιγραφή

Α Λαβή εμβόλου

Β Σύνδεσμος αέρα

C Σκανδάλη

D Σωλήνας γράσου

E Βαλβίδα εξαέρωσης

F Τάπα πλήρωσης

G Στόμιο

Η Εύκαμπτο στόμιο

I Ασφάλεια εμβόλου

Πριν συνδέσετε τα αξεσουάρ, βεβαιωθείτε ότι ο συμπιεστής είναι σβηστός.

Το γράσο λίπανσης μπορεί να είναι επιβλαβές. Διαβάστε τις συνημμένες οδηγίες για την ασφάλεια που συνοδεύουν το γράσο λίπανσης και χρησιμοποιήστε προστατευτικά για τα μάτια και το δέρμα.

Χρησιμοποιείτε μόνο εξαρτήματα που είναι κατάλληλα για χρήση με αυτό το εργαλείο.

Επιλέξτε τα καλύτερα διαθέσιμα εξαρτήματα εισαγωγής/συναρμολόγησης/αναλώσιμα για το χαμηλότερο δυνατό επίπεδο θορύβου και κραδασμούς. Αντικαταστήστε τα σε περίπτωση αυξημένου θορύβου ή/και δόνησης.

Βεβαιωθείτε ότι το τοποθετημένο /συναρμολογημένο εργαλείο/εξάρτημα συγκρατείται επαρκώς από το συγκρατητήρα και βεβαιωθείτε ότι ο συγκρατητήρας είναι σε καλή κατάσταση. Ποτέ μην χρησιμοποιείτε το εργαλείο χωρίς συγκρατητήρα, καθώς αυτό μπορεί να προκαλέσει εκτινάξεις με υψηλή ταχύτητα.

Χρησιμοποιήστε το τοποθετημένο/συναρμολογημένο εξάρτημα/εργαλείο σύμφωνα με τις προδιαγραφές του κατασκευαστή.

ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ ΑΕΡΑ

Πριν ξεκινήσετε να χρησιμοποιείτε το εργαλείο, βεβαιωθείτε ότι είστε εξοικειωμένοι με το χώρο εργασίας και τη γύρω περιοχή.

Να τηρείτε πάντα τους κανονισμούς ασφαλείας για την περιοχή εργασίας στην οποία εργάζεστε.

Κρατήστε το εργαλείο πάντα σταθερά και με τα δύο χέρια.

Κατά τη λειτουργία του εργαλείου, ο χειριστής μπορεί να εκτεθεί σε κινδύνους όπως σύνθλιψη, πρόσκρουση, θερμότητα, κραδασμοί, κοπές, εκδορές κλπ.: Να φοράτε κατάλληλα γάντια.

Κάθε άτομο που χειρίζεται το εργαλείο πρέπει να μπορεί να χειρίζεται το μέγεθος, το βάρος και την ισχύ του εργαλείου.

Να είστε πάντοτε προετοιμασμένοι για κανονικές/μη κανονικές κινήσεις/δυνάμεις που παράγονται από το εργαλείο.

Κρατήστε το σώμα σας σε ισορροπία, τοποθετήστε τα πόδια σε ασφαλή θέση.

Σε περίπτωση διακοπής της παροχής αέρα, απελευθερώστε το μοχλό/την σκανδάλη.

Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο, μπορεί να αισθανθείτε δυσφορία στα χέρια, τα μπράτσα, τους ώμους, το λαιμό και άλλα μέρη του σώματός σας.

Εάν εμφανίσετε συμπτώματα όπως επίμονη ή επαναλαμβανόμενη δυσφορία, πόνο, θόλωση, πόνο, μυρμήγκιασμα, μούδιασμα, αίσθημα καύσου ή δυσκαμψία: Μην αγνοείτε αυτά τα προειδοποιητικά σημάδια. Σταματήστε να χρησιμοποιείτε το εργαλείο, ενημερώστε τον εργοδότη σας και συμβουλευτείτε έναν ειδικευμένο επαγγελματία υγείας.

ΧΡΗΣΗ ΤΟΥ ΠΙΣΤΟΛΙΟΥ ΓΡΑΣΑΡΙΣΜΑΤΟΣ

Πριν θέσετε σε λειτουργία τον εξοπλισμό, ρίξτε μερικές σταγόνες λαδιού στο άνοιγμα εισαγωγής αέρα (Β) του πνευματικού εργαλείου. Γεμίστε με γράσο. Παρέχοντες τρεις επιλογές: (α) χρήση φύσιγγας, β) γέμισμα με αντλία, (c) γέμισμα με γράσο χύμα.

GR

ΓΕΜΙΣΜΑ ΜΕ ΓΡΑΣΟ

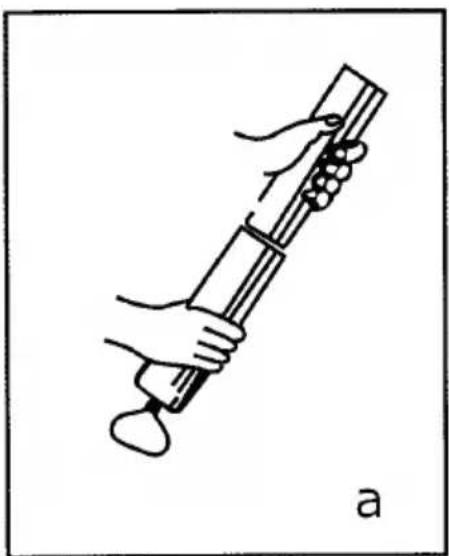

α) Φύσιγγα

• Ξεβιδώστε τον σωλήνα γράσου (D) από το πιστόλι
• Πιέστε την ασφάλεια (Ι) και τραβήξτε τη λαβή του εμβόλου (Α) σε πλήρως εκτεταμένη θέση
• Αφαιρέστε τον πάτο της φύσιγγας
• Αφαιρέστε το άνω καπάκι της φύσιγγας
• Γεμίστε με λίγο γράσο το κάρτερ του πιστολιού, όπου πρέπει να σφίξετε τη φύσιγγα
• Σφίξτε τη φύσιγγα στο σώμα του πιστολιού
• Πιέστε την ασφάλεια (Ι) και πιέστε τη λαβή του εμβόλου (Α) σε πλήρως συμπτυγμένη θέση

- Τοποθετήστε τη φύσιγγα μέσα στον σωλήνα γράσου (D): το ανοιχτό άκρο πρέπει να είναι σε επαφή με τον πάτο του σωλήνα γράσου

β) Αντλία πλήρωσης

• Πιέστε την ασφάλεια (Ι) και τραβήξτε τη λαβή του εμβόλου σε πλήρως εκτεταμένη θέση
• Συνδέστε τον σωλήνα από την αντλία πλήρωσης με την υποδοχή πλήρωσης (F)
• Λειτουργήστε την αντλία πλήρωσης για να φορτώσετε το γράσο
• Ο σωλήνας γράσου (D) γεμίζει εντελώς όταν το γράσο ξεκινά να εκτοξεύεται από την υποδοχή πλήρωσης (F)
• Αποσυνδέστε το σωλήνα πλήρωσης από την υποδοχή (F)
• Πιέστε την ασφάλεια (Ι) και πιέστε τη λαβή του εμβόλου (Α) σε πλήρως συμπτυγμένη θέση

γ) Συμπληρωματική πλήρωση

• Ξεβιδώστε τον σωλήνα γράσου (D) από το πιστόλι
• Πιέστε την ασφάλεια (Ι) και τραβήξτε τη λαβή του εμβόλου (Α) σε πλήρως εκτεταμένη θέση
• Γεμίστε τον σωλήνα γράσου με τη βοήθεια μίας σπάτουλας.

- Εναλλακτικά πιέστε την ασφάλεια (Ι) και σπρώξτε τη λαβή του εμβόλου σε πλήρως συμπτυγμένη θέση, εισάγετε την κεφαλή του σωλήνα γράσου μέσα στο δοχείο και τραβήξτε τη λαβή του εμβόλου σε πλήρως εκτεταμένη θέση για να τραβήξετε το γράσο.

- Γεμίστε με λίγο γράσο το κάρτερ του πιστολιού, όπου πρέπει να σφίξετε τη φύσιγγα

- Σφίξτε τη φύσιγγα στο σώμα του πιστολιού

- Πιέστε την ασφάλεια (Ι) και πιέστε τη λαβή του εμβόλου (Α) σε πλήρως συμπτυγμένη θέση

ΧΕΙΡΙΣΜΟΣ

• Γεμίστε τον σωλήνα γράσου σύμφωνα με την προηγούμενη περιγραφή
• Συνδέστε την πηγή πεπιεσμένου αέρα στην είσοδο (Β)
• Πιέστε και αφήστε τη σκανδάλη (C) για να επιτρέψετε τη ροή του γράσου. ΣΗΜΑΝΤΙΚΟ: μην κρατάτε πατημένη τη σκανδάλη, το εργαλείο έχει σχεδιαστεί για να λειτουργεί διακεκομμένα.

Αν το γράσο δεν ρέει έξω από το σωλήνα, πρέπει να αφαιρέσετε τον αέρα που είναι παγιδευμένος μέσα στην κορυφή του σωλήνα γράσου.

Σε αυτήν την περίπτωση ξεβιδώστε το σωλήνα γράσου 1 ή 1 και 1/2 στροφή. Μετακινήστε αρκετές φορές τη λαβή του εμβόλου (Α) σε εκτεταμένη και συμπτυγμένη θέση. Στη συνέχεια, σπρώξτε τη ράβδο του εμβόλου εντελώς μέσα. Πιέστε τη βαλβίδα αέρα αρκετές φορές για να βγει ο αέρας.
