LIETOŠANAS INSTRUKCIJA G-911 Abac

LV Smērvielas pistole - Instrukcijas

• Tā kā šajā rokasgrāmatā ir saistība ar starptautiskajiem standartiem, ieteicams vispirms saņemt informāciju par valsts drošības normatīviem un tos noteikti ievērot.
• Saspiests gaiss ir potenciāls spēcīgas jaudas avots, tādēļ rīkojieties īpaši piesardzīgi, lietojot kompresoru vai piederumu komplektu.
• Saspiesta gaisa izmantošanai ir nepieciešamas zināšanas un visu valstī spēkā esošo likumu ievērošana.
• Neļaujiet darbarīkus izmantot nepieredzējušiem darbiniekiem. Nodrošiniet, lai darba vietas zonā neatrastos bērni vai dzīvnieki.
• Nostājieties stabilā stāvoklī, lai pareizi izmantotu darbarīku, un stingri turiet darbarīku.
• Nejauša un neparedzēta darbarīka kustība var radīt bīstamu apdraudējumu.
• Neizmantojiet darbarikus vietās, kurās ir sprādzienbīstama vide vai kurās ir uzkrājušies puteklī un kurās ir uzstādītas gāzes caurules vai elektropārvades līnijas.
• Lietojiet darbarīku tikai vietās ar atbilstošu ventilāciju.
• Pievērsiet īpašu uzmanību tādu materiālu apstrādei, kas ir ārkārtīgi viegli uzliesmojoši vai kuri var radīt sprādzienbīstamību.

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

• Neizmantojiet aprīkojumu bez vajadzīgajām drošības ierīcēm.
• Nekādā gadījumā nesatveriet darbarīku aiz gaisa šlūtenes, lai to pārnēsātu.
• Nelaujiet citiem tuvoties darba vietai.
• Nevērsiet gaisa strūklu vai darbarīku pret sevi vai pret citiem.
• Nekādā gadījumā nepieskarieties darbarikam uzreiz pēc tā lietošanas, jo darbarika virsma var būt loti karsta.
• Lietojot aprīkojumu, nepieskrieties tā kustīgajām detaļām.
• Neatveriet darbarīku vai tā piederumus un nepārveidojiet tos. Jebkuru remontu drīkst veikt tikai apmācīti darbinieki.

WHAT YOU SHOULD DO

• Izlasiet un izprotiet šis rokasgrāmatas saturu, pirms iestatīt, lietot, remontēt, apkopt vai mainīt šī darbarīka piederumus.
• Tikai kvalificēti un apmācīti operatori drīkst uzstādīt, regulēt vai izmantot darbarīku.
• Pieslēdziet saspiestā gaisa avotu tikai tad, kad aprīkojums ir izslēgts.
• Lai darbarīks darbotos kā paredzēts, pārliecinieties, ka šlūtenes un savienojuma izmērs ir pareizs.
• Pirms ieslēdzat darbarīku, pārbaudiet tā savienojumu un pārliecinieties, ka saspiestā gaisa šljūtene nav bojāta.
• Pirms pievienot šlūteni darbarīkam, pārbaudiet, vai šljūtene un ātrais savienotājs ir tīrs. Veiciet šo pārbaudi, ľaujot gaisam brīvi cirkulēt cauri šljūtenei un ātrajam savienotājam.
• Izvēlieties un nomainiet attiecīgo piederumu saskaņā ar norādījumiem rokasgrāmatā, lai nepieļautu nevajadzīgu

troksni.

• Lietojiet piederumus, kas ir piemēroti veicamajam darbam un ierīcei, un pievienojiet tos pareizi. Nodrošiniet, lai piederumi tiktu izmantoti saskaņā ar norādījumiem un tiktu uzstādīti pareizi.
• Pārbaudiet darbarīku un piederumu nolietojuma stāvokli pirms katras lietošanas. Nomainiet tos, ja nepieciešams.
• Darbarika nomaiñas gadijumā, veicot apkopi un beidzot darbu, vienmēr atvienojiet saspiestā gaisa avotu.
• Atvienojiet darbarīku tikai tad, ja šlūtenē NAV spiediena, lai nepieļautu nevadāmu kustību.
  • Uzturiet darba vietu tīru.
• Pārliecinieties, ka darbarīks ir pilnībā apstājies, pirms to noliekat uz zemes.
• Uzglabājiet pneimatisko darbarīku tīrā un sausā vietā.
• Vienmēr pārliecinieties, ka darba vieta ir sagatavota darbam.
• Stingri turiet sagatavi ar skavu vai fiksācijas darbarīku.
• Izmantojiet darbarīku tikai paredzētajam mērķim. Ražotājs neuzņemsies nekādu atbildību par bojājumiem, kas radušies, neievērojot drošības noteikumus vai nepareizi lietojot darbarīku.
• Izmantojiet tikai šim darbarikam piemērotus piederumus.
• Saspiestā gaisa kvalitātei jābūt augstai, proti, gaisam jābūt tīram un sausam, un to vislabāk spēj nodrošināt gaisa filtrs. leteicams izmantot pilnīgu FRL (filtrs, regulators, eļļnīca) sistēmu Eļļnīca jānoregulē apm. 3 līdz 6 pilienu pievadei minūtē. Starp eļļnīcu un darbarīku esošās gaisa šļūtenes garums nedrīkst pārsniegt 6 līdz 8 metrus.
• Pneimatiskais darbarīks rada vibrāciju. Ilgstoša darbarīka izmantošana un nepareiza stāja var negatīvi ietekmēt rokas, pirkstus un elkoņus. Nekavējoties apturiet darbarīku, ja sajūtat sāpes, tirpas vai citu diskomfortu. Ja problēmu neizdodas novērst, pirms darba atsākšanas sazinieties ar ārstu.

TÄHELEPANU:

Darbarīka apkopes laikā atvienojiet gaisa pievadi.

Regulāri iztīriet un izžāvējiet sistēmas filtru un pneimatiskā darbarīka gaisa ieplūdes atveri.

leejlojiet sistēmas ātro atvienošanas savienojumu, lai nepieļautu iestrēgšanu.

Katru dienu likvidējiet kondensāciju gaisa filtrā un kompresorā.

Lai izvairitos no rūsas un samazinātu nodilumu, tīriet un ellojiet darbarīku pēc katras lietošanas.

Regulāri pārbaudiet, vai darbarīkā nav valīgu bultskrūvju/skrūvju vai detaļu.

Energoapgādes pārtraukuma gadījumā: nogādājiet darbarīku remonta veikšanai.

Darbarika regulēšanu un remontu drīkst veikt tikai apmācīti un kvalificēti darbinieki.

Ja darbarīks ir aprīkots ar klusinātāju, pārliecinieties, ka klusinātājs darbojas pareizi; bojāts klusinātājs ir jānomaina.

Regulāri apkopiet darbarīku, lai mazinātu trokšņa līmeni un vibrāciju.

Ja darbarīku ilgstoši neizmantosit, tas jāieello. lepildiet gaisa ieplūdes atverē dažus pilienus sveku un ellas, kas nesatur skābi, un laujiet darbarīkam dažas sekundes darboties bez slodzes.

Apkopiet darbarīku vismaz reizi gadā.

PAREDZETA LIETOŠANA

Darbarika lietotājam un darba dēvējam jāizvērtē turpmākās lietošanas iespējas pēc katras darbarīka izmantošanas.

Nekādā gadījumā nelietojiet darbarīku mērķiem, kuriem tas nav paredzēts un pretēji šajā rokasgrāmatā iekļautajai informācijai.

Uz bojājumiem, kas radušies, neievērojot informāciju šajā rokasgrāmatā, nepareizi lietojot darbarīku un veicot neatbilstošu remontu, netiks attiecināta mūsu garantija un mēs neuzņemsimies nekādu atbildību. Mēs paturam tiesības veikt tehniskus uzlabojumus bez iepriekšēja paziņojuma.

Šis rīks ir paredzēts tikai silikona hermētiku kasetnēm. Ja lietojuma veids mainās, darba dēvējam/lietotājam jāizvērtē iespējamie riski.

IESPĒJAMIE TRAUCĒJUMI

Nekavējoties izslēdziet aprīkojumu, ja konstatējat neparastus trokšņus vai arī ja pēkšņi samazinās jauda. Pārbaudiet pneimatisko darbarīku un saspiestā gaisa apgādes sistēmu.

Pneimatiskais darbarīks

• nepietiekama ellošana
• nolietojies darbarīks/piederums; nav piemērots lietošanai vai nedarbojas pareizi
• smērvielas plūsma ir pārtraukta: gaisa klātbūtne caurulveida tvertnē. Veiciet atgaisošanas procedūru

Saspiestā gaisa apgādes sistēma

• nepietiekams kompresora spiediens
• spiediena regulators nav iestatīts pareiza spiediena līmenī, kas piemērots izmantojamajam darbarīkam
• savienojuma šlūtenē vai savienojumos ir noplūde (izmantojiet teflona lenti vai blīvēšanas pastu)
• noplūde pneimatiskajā sistēmā
• aizsērējis filtrs vai eļļnīca
• šlūtene ir saspiesta, caurdurta vai ir pārāk gara (spiediena zudums)

UTILIZĀCIJA

Instrumentu NEPIECIEŠAMS UTILIZET, nepiesärnojot apkārtējo vidi, saskaṇā ar spēkā esošiem likumiem.

Garantija netiks attiecināta šādos gadījumos: bojājumi, kurus rada regulārs nolietojums, pārslodze, darbarīka neatbilstīga un nepiemērota izmantošana. Lai garantija būtu spēkā, nododot darbarīku tirgotājam, neizjauciet darbarīku.

Šī garantija attiecas uz rezerves daļām un darbu 12 mēnešu laika periodā, sākot ar iegādes datumu (ir nepieciešams pirkuma apstiprinājums: rēkins vai kvīts).

Jebkurš bojājums var tikt novērsts, nomainot darbarīku vai saremontējot to (atkarībā no apstākliem).

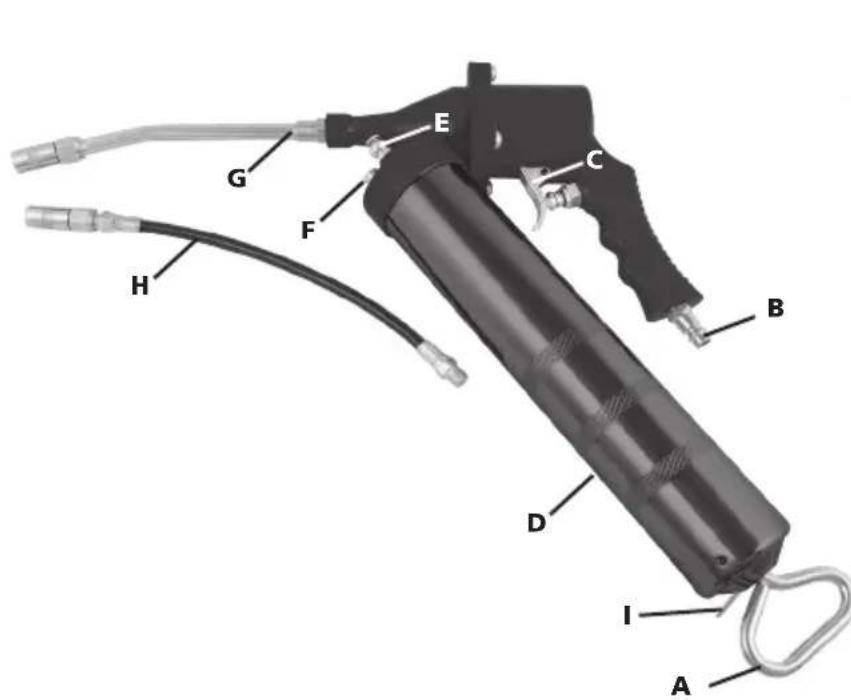

Smērvielas pistole

Nosau-kums	Apraksts
A Plunžeris, rokturis
B Gaisa uzgalis
C Mēlīte
D Tvertnes caurule
E Gaisa ventilācijas vārsts
F Uzpildes aizbāznis
G Tekne
H Elastīgā tekne
I Plunžera fiksācijas plāksne

Pirms piederumu pievienošanas pārbaudiet, vai kompresors ir izslēgts.

Smērviela var būt kaitīga.. Izlasiet ellošanas līdzeklim pievienotos drošības norādījumus un izmantojiet acu un ādas aizsarglīdzekļus.

Izmantojiet tikai šim darbarikam piemērotus piederumus un materiālus.

Izvelieties labakos pieejamos ievietojamos/uzstādāmos piederumus/materiālus, lai panāktu zemāko iespējamo trokṣṇa un vibrācijas līmeni. Nomainiet tos, ja trokṣṇa un/vai vibrācijas līmenis palielinās.

Pārliecinieties, ka ievietoto/uzstādīto darbarīku/piederumu droši notur fiksators, un pārbaudiet, vai fiksators ir labā darba stāvoklī. Nekādā gadījumā neizmantojiet darbarīku bez fiksatora, jo ar lielu spēku var tikt izsviesti sveškermeni.

Lietojiet šo ievietojamo/uzstādāmo piederumu/darbarīku saskaņā ar ražotāja tehniskajiem datiem.

PNEIMATISKA DARBARİKA LIETOŠANA

Pirms ieslēdzat darbarīku, pārliecinieties, ka pārzināt darba vietu un apkārtni.

Vienmēr ievērojiet valsts darba drošības noteikumus.

Stingri turiet darbarīku ar abām rokām.

Lietojot darbarīku, operators var tikt pakļauts apdraudējumiem, piemēram, saspiešanai, triecieniem, karstumam, vibrācijai, griezumiem, nobrāzumiem u.c. Valkājiet piemērotus cimdus.

Ikvienam, kas rīkojas ar darbarīku, jāspēj kontrolēt darbarīka izmērs, svars un jauda.

Vienmēr nemiet vērā darbarīka parastās/neparedzamās kustības un jaudu.

Turiet līdzsvaru, stāviet stabili un droši.

Gaisa apgādes pārtraukuma gadījumā atlaidiet sviru/mēlīti.

Izmantojot mehanizētu darbarīku, var tikt ietekmētas plaukstas, rokas, pleci, kakls un citas kermana daļas.

Ja konstatējat šādus simptomus: pastāvīgu vai neregulāru diskomfortu, sāpes, pulsāciju, tirpas, nejutīgumu, dedzināšanas sajūtu vai stīvumu: Neignorējiet šis brīdinājuma pazīmes. Pārtrauciet lietot darbarīku un sazinieties ar darba devēju un kvalificētu veselības aprūpes darbinieku.

SMĚRVIELAS PISTOLES LIETOŠANA

Pirms lietojat darbarīku, iepildiet dažus eļļas pilienus pneimatiskā darbarīka gaisa ieplūdes atverē (B). Uzpildiet smērvielu. Tiek piedāvātas trīs iespējas: (a) izmantojot kasetni, b) uzpilde ar uzpildes sūkni, (c) uzpilde ar smērvielu bez iepakojuma.

UZPILDE AR SMĚRVIELU

a) Kasetne

• Atskrūvējiet caurulveida tvertni (D) no pistoles
• Nospiediet fiksējošo plāksni (I) un pavelciet plunžera rokturi (A) līdz pilnībā izvirzītam stāvoklim
• Nonemiet kasetnes apakšdału
• levietojiet kasetni caurulveida tvertnē (D): Valējam galam ir jāsavienojas ar caurulveida tvertnes apakšdalu
• Nonemiet kasetnes pārsegu
• lepildiet nedaudz ellas pistoles paliktnī, kur jäpiestiprina kasetne
• Pievelciet kasetni pie pistoles korpusa
• Nospiediet fiksējošo plāksni (I) un spiediet plunžera rokturi (A) līdz pilnībā ievirzītam stāvoklim

b) Uzpildes süknis

• Nospiediet fiksējošo plāksni (I) un velciet plunžera rokturi (A) līdz pilnībā izvirzītam stāvoklim
• Savienojiet uzpildes sūkna cauruli ar uzpildes ligzdu (F)
• Darbiniet uzpildes sūkni, lai iepildītu smērvielu
• Caurulveida tvertne (D) ir uzpildīta līdz galam, kad smērviela sāk spiesties ārā no uzpildes ligzdas (F)
• Atvienojiet uzpildes cauruli no ligzdas (F)
• Nospiediet fiksējošo plāksni (I) un spiediet plunžera rokturi (A) līdz pilnībā ievirzītam stāvoklim

c) Uzpilde bez iepakojuma

• Noskrūvējiet caurulveida tvertni (D) no pistoles
• Nospiediet fiksējošo plāksni (I) un pavelciet plunžera rokturi (A) līdz pilnībā izvirzītam stāvoklim
• Uzpildiet caurulveida tvertni ar smērvielu, izmantojot lāpstinu.

- Cita iespēja nospiediet fiksējošo plāksni (I) un spiediet plunžera rokturi (A) līdz pilnībā ievirzītam stāvoklim, ievietojiet cauruļveida tvertnes galvu smērvielas kannā un pavelciet plunžera rokturi līdz pielnīgi izvirzītam stāvoklim, lai ievilktu smērvielu.

• lepildiet nedaudz ellas pistoles paliktnī, kur jäpiestiprina kasetne
• Pievelciet kasetni pie pistoles korpusa
• Nospiediet fiksējošo plāksni (I) un spiediet plunžera rokturi (A) līdz pilnībā ievirzītam stāvoklim

DARBIBA

• Uzpildiet caurulveida tvertni saskaņā ar iepriekšējo aprakstu
• Pievienojiet saspiesta gaisa avotu ieejai (B)
• Nospiediet atbrīvošanas mēlīti (C), lai ľautu smērvielai plūst. SVARĪGI! neturiet mēlīti nospiestu, ierīce ir paredzēta darbībai bez pārtraukuma.

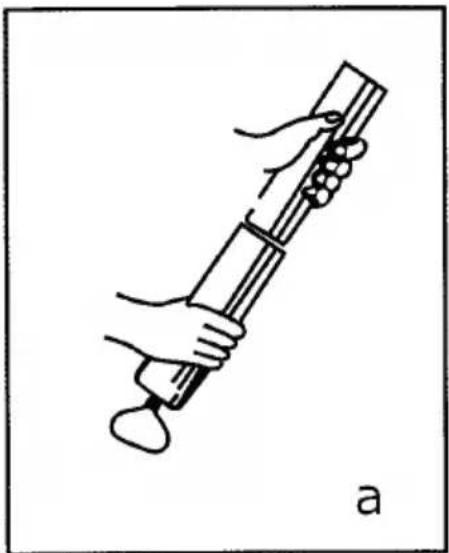

Ja smērviela no caurules neizplūst, ir nepieciešams izvadīt gaisu, kas atrodas caurulveida tvertnes augšdalā.

Šādā gadījumā atskrūvējiet caurulveida tvertni 1 vai 1 un 1/2 apgriezienu. Vairākas reizes pavelciet un nospiediet plunžera rokturi (A) izvirzītā un ievirzītā stāvoklī. Pēc tam iespiediet plunžera stieni iekšā līdz galam. Vairākas reizes nospiediet gaisa vārstu, lai izlaistu gaisu.
