NÁVOD NA OBSLUHU G-911 Abac

• Táto príručka sa vzťahuje na medzinárodné normy a odporúčame, aby ste si zaobstarali informácie o lokálnych bezpečnostných normách a zaistili ich dodržiavanie.
• Tlakový vzduch je potenciálnym silným zdrojom energie, preto pri používaní kompresora alebo súpravy príslušenstva bud'te mimoriadne opatrní.
• Pri používaní tlakového vrchu je nutné poznať všetky príslušné nariadenia a dodržiavať ich.
• Neskúsení pracovníci smú používať vybavenie výhradne pod dozorom. Zaistite, aby boli deti a zvieratá mimo oblasti práce.
• Zaujmite stabilný postoj umožňujúci riadne používanie náradia a pevne uchopte náradie.
• Náhodný, neočakávaný pohyb náradia môže predstavovať závažné riziko.
• Nepoužívajte náradie v priestoroch s potenciálne výbušným prostredím alebo priestoroch, kde sa nachádzajú nánosy prachu, plynové potrubia alebo elektrické káblové kanály.
• Náradie používajte výhradne vo vhodne vetranom prostredí.
• Osobitnú pozornosť venujte spracovaným materiálom, ktoré sú vysoko horľavé alebo predstavujú potenciálne riziko výbuchu.

VŠEOBECNÉ BEZPEČNOSTNÉ NARIADENIA

• Nepoužívajte náradie bez vyžadovaných bezpečnostných zariadení.
• Pri prenášaní nikdy nenoste náradie za hadicu tlakového vzduchu.
• Dbajte, aby do priestoru práce nevstupovali iné osoby.
• Nemierte prúdom vzduchu ani náradím na seba ani na iné osoby.
• V každom prípade zabráňte priamemu kontaktu s náradím bezprostredne po jeho použití, pretože jeho povrch môže byť vel’mi horúci.
• Počas prevádzky sa nedotýkajte pohyblivých súčastí náradia.
• Neotvárajte ani nijakým spôsobom nemeňte náradie ani jeho príslušenstvo. Všetky opravy smú vykonávať výhradne vyškolení pracovníci.

ČO BY STE MALI ROBIŤ

• Pred inštaláciou, používaním, opravami, údržbou a výmenou príslušenstva si prečítajte tento návod tak, aby ste mu porozumeli.
• Toto náradie smú inštalovať, upravovať alebo používať výhradne kvalifikovaní a vyškolení pracovníci.
• Tlakový vzduch pripájajte, len ked'je náradie vypnuté.
• Optimálny výkon náradia dosiahnete pri používaní hadice a prípojok požadovaného priemeru.
• Pred spustením náradia skontrolujte pripojenia a skontrolujte, či nie je poškodená hadica tlakového vzduchu.
• Pred pripojením hadice k náradiu skontrolujte, či je hadica a rýchlospojka čistá. Môžete tak urobit' uvoľnením priechodu vzduchu cez hadicu a rýchlospojku.

SK

• Pripojené príslušenstvo vyberajte a vymieňajte podľa pokynov v tejto príručke, aby ste zabránili zbytočnému hluku.
• Používajte príslušenstvo vhodné na dané použitie, ktoré zodpovedá náradiu, a riadne ho pripojte. Dbajte, aby sa použivalo podľa pokynov a bolo správne nainštalované.
• Pred každým použitím skontrolujte opotrebovanie náradia a príslušenstva. V prípade potreby ich vymeňte.
• Pri výmene náradia, úkonoch údržby a dokončení práce odpojte pripojenie tlakového vzduchu.
• Náradie odpájajte, len ked' NIE JE hadica pod tlakom, aby ste zabránili jej nekontrolovanému pohybu.
• Oblast' práce uchovávajte v čistote.
• Pred položením náradia na zem dbajte, aby sa úplne zastavilo
• Pneumatické náradie uchovávajte v čistote a na suchom mieste
  • Vždy zaistite, aby bola pracovná stanica stabilná.
• Stabilne upevnite obrobok použitím svorky alebo upevňovacích pomôcok.
• Toto náradie používajte výhradne na jeho originálne určenie. Výrobca nepreberá zodpovednosť za žiadne poškodenie spôsobené nedodržaním bezpečnostných nariadení alebo nesprávnym použitím náradia.
• Používajte výhradne príslušenstvo vhodné pre používané náradie.
• Tlakový vzduch musí mať zodpovedajúcu kvalitu, musí byť teda čistý a suchý, čo možno najlepšie dosiahnuť použitím vzduchového filtra. Odporúčame použitie komplexnej jednotky FRL (filter, regulátor, lubrikátor). Lubrikátor musí byť nastavený približne na 3 až 6 kvapiek za minútu. Dĺžka vzduchovej hadice medzi lubrikátorom a náradím nesmie v žiadnom prípade prekračovať 6 až 8 metrov.
• Pneumatické náradie generujú vibrácie. Dlhodobé používanie a nesprávny postoj môžu spôsobit poškodenie rúk, prstov a lakťov. Ak pocítite akúkol'vek bolesť, pocit trýpnutia alebo akýkol'vek iný problém, okamžite prestaňte používať tento produkt. Ak problém pretrváva, pred d'alším pokračovaním v práci vyhl'adajte lekára.

ISPÈJIMAS:

Počas údržby náradia odpojte prívod vzduchu.

Pravidelne čistite a nechajte vyschnúť filter vo vzduchovom systéme a otvor pripojenia vzduchu pneumatického náradia.

Mažte všetky rýchlospojky systému, aby ste predchádzali ich zaseknutiu.

Každodenne vypúštajte kondenzát zo vzduchového filtra a kompresora.

Pravidelne kontrolujte, či na náradí nie sú uvol'nené matice/skrutky alebo iné súčasti.

V prípade poklesu výkonu: dajte nástroj opravit.

Nastavenie a opravy náradia smú vykonávať výhradne vyškolení a kvalifikovaní technici.

Ak je náradie vybavené tlmičom hluku, dbajte, aby tento tlmič fungoval správne; poškodený tlmič hluku vymeňte.

Je nutné pravidelne vykonávať údržbu náradia, aby sa minimalizovali emisie hluku a vibrácie.

Ak nebudete používať náradie dlhší čas, musíte ho naolejovať. Kvapnite niekol’ko kvapiek oleja bez obsahu živice a kyselín do otvoru pripojenia vzduchu a nechajte náradie niekol’ko sekúnd spustené naprázdno.

Údržbu náradia vykonávajte minimálne raz ročne.

ZAMÝŠL'ANÉ POUŽITIE

Používatel' alebo zamestnávatel' používatel'a musí posúdiť špecifiká použitia, ktoré by mohli nastat' v súvislosti s konkrétnym použitím.

Nikdy nepoužívajte náradie na účely, na ktoré nebolo toto náradie určené, a iným spôsobom, než je uvedené v tomto návode.

Škody v dôsledku nedodržania tohto návodu alebo spôsobené nesprávnym použitím alebo nesprávnymi opravami nie sú kryté zárukou výrobcu a výrobca za ne nepreberá zodpovednosť. Výrobca si vyhradzuje právo na technické zmeny bez predchádzajúceho oznámenia.

Toto náradie je určené len pre zásobníky silikónového tmelu. V prípade iného spôsobu použitia musí zamestnávatel/používatel vykonať posúdenie rizík.

MOŽNÉ PORUCHY

Ak zaznamenáte neobvyklý hluk alebo náhly pokles výkonu, okamžite vypnite náradie. Skontrolujte pneumatické náradie a systém prívodu tlakového vzduchu.

Pneumatické náradie

• nedostatočné mazanie
• opotrebované náradie/príslušenstvo, nevhodné na používanie alebo poškodené
• prúd maziva je prerušený: Vzduch v trubici zásobníka. Odvzdušnite podľa postupu

Systém prívodu tlakového vzduchu

• tlak kompresora nie je dostatočný
• regulátor tlaku nie je nastavený na správnu hodnotu tlaku vhodnú na používané náradie
• dochádza k úniku z pripojenej hadice alebo spojok (použite teflonovú pásku alebo tesniacu pastu)
• úniky v pneumatickom systéme
• upchatý filter alebo lubrikátor
• stlačená, deravá alebo príliš dlhá hadica (pokles tlaku)

LIKVIDÁCIA

Nástroj SA MUSÍ ZLIKVIDOVAŤ spôsobom, ktorý neznečistuje životné prostredie a ktorý je v súlade s príslušnými právnymi predpismi.

Na poškodenie vyplývajúce z obvyklého opotrebovania, nadmerného preťažovania, manipulácie alebo používania, ktoré nie je vhodné pre dané náradie, sa výslovne nevztahuje žiadna záruka. Táto záruka je platná, len ak bolo náradie vrátené predajcovi v nerozobratom stave.

Táto záruka kryje výmenu súčastí a prácu počas 12 mesiacov od dátumu predaja (vyžaduje sa doklad o nákupe, napr. faktúra alebo pokladničný bloček).

Akékol'vek poškodenie je možné odstrániť výmenou náradia alebo jeho opravou.

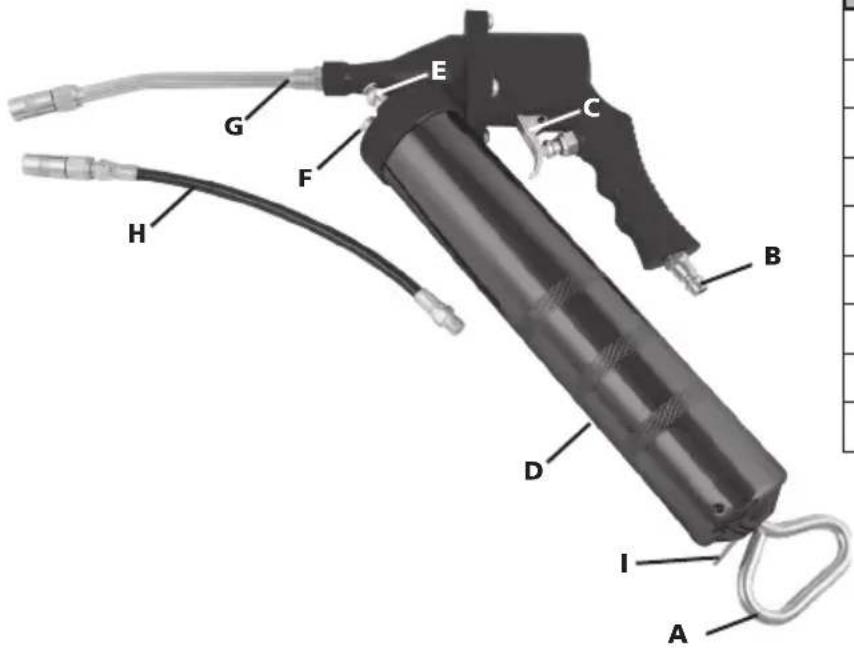

Mazacia pištol'

Položka Opis

A Rukováť piestu

B Prípojka vzduchu

C Spúšť

D Trubica zásobníka

E Vypúšťací vzduchový ventil

F Plniaca zátka

G Hubica

H Pružná hubica

I Uzatváracia platnička piestu

Pred pripojením príslušenstva skontrolujte, či je kompresor vypnutý.

Mazivo môže byť škodlivé. Prečítajte si bezpečnostné pokyny pripojené k mazivu a používajte ochranu očí a pokožky.

Používajte výhradne príslušenstvo a spotrebný materiál určené na použitie s týmto náradím.

Zvolte najlepšie dostupné vložené/nasadené príslušenstvo/spotrebný materiál s ohľadom na najnižšiu možnú hladinu hluku a najnižšie možné vibrácie. V prípade zvýšeného hluku a/alebo zvýšených vibrácií vykonajte výmenu.

Dbajte, aby bolo vložené/nasadené náradie/príslušenstvo správne zaistené poistnou zarážkou a aby bola poistná zarážka v dobrom stave. Nikdy nepoužívajte náradie bez poistnej zarážky, pretože by mohlo dôjst k vystreleniu náradia/príslušenstva vysokou rýchlostou.

Vložené/nasadené náradie/príslušenstvo používajte v súlade s technickými údajmi výrobcu.

POUŽÍVANIE PNEUMATICKÉHO NÁRADIA

Kým začnete používať náradie, oboznámte sa s pracoviskom a jeho okolím.

Vždy dodržiavajte bezpečnostné nariadenia platné pre oblast práce.

Pri prevádzke náradia môže byť používatel' vystavený rizikám ako pomliaždenie, nárazy, teplo, vibrácie, porezanie, odretie atd'. Používajte vhodné rukavice.

Každá osoba manipulujúca s náradím musí byť schopná zvládnut jeho vel'kosť, hmotnosť a výkon.

V prípade prerušenia prívodu vzduchu uvol'nite páčku/spúšt.

Pri používaní náradia môžete zaznamenať nepríjemný pocit v rukách, ramenách, pleciach, krku a iných častiach tela.

Ak zaznamenáte symptómy, ako napr. pretrvávajúce alebo opakujúce sa tažkosti, bolest, pulzovanie, tupú bolest, pichanie, necitlivost, pocit pálenia alebo střpnutosť, neignorujte tieto varovné signály. Prestaňte používať náradie, informujte o týchto príznakoch zamestnávatel’a a obrátte sa na kvalifikovaného zdravotníka.

POUŽÍVANIE MAZACEJ PIŠTOLE

Pred používaním náradia kvapnite do otvoru pripojenia vzduchu (B) pneumatického náradia niekolko kvapiek oleja. Naplňte mazivom. Sú tri možnosti: (a) použitie kazety, (b) naplnenie plniacou pumpou, (c) naplnenie mazivom z nádoby.

SK

PLNENIE MAZIVOM

a) Kazeta

• Odskrutkujte z pištole trubicu zásobníka (D)
• Stlačte uzatváraciu platničku (I) a celkom vytiahnite rukovát piestu (A)
• Odstráňte spodok kazety
• Vložte kazetu do trubice zásobníka (D): Otvorený koniec sa musí dotýkať dna trubice zásobníka
• Odstráňte vrchný kryt kazety
• Naplňte troškou maziva nádobku pištole, kde musí byť kazeta vtlacená
• Pritlačte kazetu do puzdra pištole
• Stlačte uzatváraciu platničku (I) a potlačte rukovát piestu (A), aby bola celkom vtiahnutá

b) Plniaca pumpa

• Stlačte uzatváraciu platničku (I) a celkom vytiahnite rukovát piestu
• Pripojte hadičku plniacej pumpy k plniacemu hrdlu (F)
• Plniacou pumpou naplňte mazivom
• Trubica zásobníka (D) je celkom naplnená, ked' mazivo začne vytekat' z plniaceho hrdla (F)
• Odpojte plniacu hadičku od hrdla (F)
• Stlačte uzatváraciu platničku (I) a potlačte rukovät piestu (A), aby bola celkom vtiahnutá

c) Plnenie z nádoby

- Prípadne stlačte uzamykaciu platničku (I) a zatlačte rukováť piestu, aby bola celkom zatiahnutá, vložte hlavu trubice zásobníka do nádoby s mazivom a celkom vytiahnite rukováť piestu, aby ste tak vtiahli mazivo.

• Naplňte troškou maziva nádobku pištole, kde musí byť kazeta vtlačená
• Pritlačte kazetu do puzdra pištole
• Stlačte uzatváraciu platničku (I) a potlačte rukovät piestu (A), aby bola celkom vtiahnutá

POUŽÍVANIE

• Naplňte trubicu zásobníka podľa predchádzajúceho opisu
• Pripojte zdroj stlačeného vzduchu k prívodu (B)
• Stlačte a uvoľnite spúšť (C), aby mohlo mazivo prúdiť. DÔLEŽITÉ: nedržte spúšť stlačenú, stroj má pracovať prerušovane.

Ak mazivo z rúrky nevyteká, je potrebné odstrániť vzduch, ktorý zostal v hornej časti trubice zásobníka.
