Tipo di prodotto	Pistola per grasso pneumatica
Marca	Abac
Modello	G-911
Utilizzo principale	Ingrassaggio meccanico e cartucce di silicone
Alimentazione	Aria compressa
Pressione dell'aria raccomandata	6-8 bar
Capacità del grasso	Circa 400 ml
Dimensioni (L x P x A)	Circa 400 x 100 x 100 mm
Peso	Circa 1,5 kg
Materiale del corpo	Acciaio e alluminio
Attacco aria	1/4" NPT
Metodi di riempimento	Cartuccia, pompa di riempimento, riempimento sfuso
Funzione di spurgo aria	Sì (valvola di spurgo aria)
Puntale flessibile	Sì
Funzionamento	A intermittenza (non tenere premuto il grilletto)
Sicurezza	Utilizzare guanti, occhiali e indumenti protettivi; non dirigere il getto verso sé stessi o altri
Manutenzione	Pulizia regolare, lubrificazione dopo ogni utilizzo, scarico del filtro dell'aria
Garanzia	12 mesi dalla data di acquisto
Ricambi	Puntali, guarnizioni, tubo, valvola di spurgo (disponibili presso il rivenditore)
Riparabilità	Riparazione solo da personale qualificato

Domande frequenti - G-911 Abac

Come caricare il grasso con una cartuccia?

Svitare il tubo (D), spingere la maniglia del pistone in posizione di estrazione, inserire la cartuccia, rimuovere il coperchio, serrare il tubo, quindi spingere la maniglia in posizione di rientro.

Come spurulare l'aria dalla pistola per grasso?

Svitare il tubo di un giro, spostare più volte la maniglia del pistone, quindi spingere l'asta in battuta. Premere la valvola dell'aria per evacuare l'aria intrappolata.

Quale pressione dell'aria utilizzare per il G-911?

La pressione dell'aria raccomandata è di 6-8 bar. Utilizzare un regolatore per regolare la pressione sull'utensile.

Come manutenere la pistola per grasso Abac G-911?

Pulire e lubrificare l'utensile dopo ogni utilizzo, scaricare la condensa dal filtro dell'aria ogni giorno e controllare regolarmente bulloni e parti.

Cosa fare se il grasso non esce?

Controllare la pressione dell'aria, spurulare l'aria dal tubo, assicurarsi che il lubrificatore sia regolato (3-6 gocce/min) e verificare l'assenza di intasamenti o perdite.

Posso usare altri tipi di grasso oltre a quello raccomandato?

Utilizzare solo grassi compatibili con l'utensile e conformi alle specifiche del produttore. Leggere le istruzioni di sicurezza del grasso.

Quali precauzioni di sicurezza prendere durante l'uso?

Indossare guanti, occhiali e indumenti protettivi. Non dirigere il getto verso sé stessi o altri. Scollegare l'aria prima della manutenzione. Mantenere l'area di lavoro pulita.

Come riempire la pistola sfusa?

Svitare il tubo, estrarre il pistone, riempire il tubo di grasso con una spatola, o aspirare il grasso immergendo la testa del tubo in un contenitore e tirando il pistone.

L'utensile può essere utilizzato in continuo?

No, l'utensile è progettato per un funzionamento a intermittenza. Non tenere premuto il grilletto in continuo.

Dove trovare pezzi di ricambio per il G-911?

I ricambi come puntali, guarnizioni e tubi sono disponibili presso il rivenditore Abac o su siti specializzati.

MANUALE UTENTE G-911 Abac

IT Ingrassatore - Istruzioni

• Il presente manuale si basa su standard internazionali, si consiglia pertanto di informarsi e rispettare le norme locali sulla sicurezza.
• L'aria compressa è una fonte di energia potenzialmente elevata, prestare quindi estrema attenzione durante l'uso del compressore o del kit accessori.
• L'uso dell'aria compressa richiede la conoscenza e il rispetto di tutte le norme applicabili.
• Vietare l'uso a personale inesperto senza debita supervisione. Tenere bambini e animali lontano dall'area di lavoro.
• Mantenere una posizione stabile per utilizzare correttamente e impugnare saldamente l'utensile.
• Un movimento dell'utensile inatteso o accidentale può rappresentare gravi rischi.
• Non utilizzare gli utensili in edifici con atmosfera potenzialmente esplosiva o con depositi di polvere, condotte del gas o linee elettriche.
• Utilizzare l'utensile esclusivamente in un ambiente adeguatamente ventilato.
• Prestare particolare attenzione ai materiali lavorati altamente infiammabili e al loro potenziale di esplosione.

NORME DI SICUREZZA GENERALI

• Non utilizzare l'apparecchio senza i dispositivi di sicurezza necessari.
• Non trasportare mai l'utensile sorreggendolo dal flessibile dell'aria compressa.
• Non consentire ad altre persone di avvicinarsi all'area di lavoro.
• Non puntare il getto d'aria o l'utensile verso se stessi o altre persone.
• Evitare il contatto diretto con l'utensile inserito subito dopo averlo utilizzato, poiché potrebbe avere una superficie molto calda.
• Non toccare le parti in movimento dell'apparecchio quando in funzione.
• Non aprire né modificare in alcun modo l'utensile e i relativi accessori. Le riparazioni devono essere eseguite esclusivamente da personale adeguatamente formato.

COSA FARE

• Leggere e comprendere i contenuti del presente manuale prima di installare, utilizzare, riparare, manutenere e modificare i relativi accessori.
• L'installazione, la regolazione o l'utilizzo dell'utensile devono essere eseguiti esclusivamente da operatori qualificati e formati.
• Collegare l'aria compressa solo quando l'apparecchio è spento.
• Per ottenere prestazioni ottimali dell'utensile, accertarsi che le dimensioni di flessibile e attacco siano quelle specificate.
• Prima di avviare l'utensile, verificarne la connessione e accertarsi che il flessibile dell'aria compressa non presenti danni.

IT

• Prima di collegare il flessibile all'utensile, verificare che il flessibile e il giunto rapido siano puliti. Per farlo, far passare l'aria attraverso il flessibile e il giunto rapido.
• Selezionare e sostituire l'accessorio inserito rispettando le istruzioni contenute nel manuale per evitare rumori superflui.
• Utilizzare accessori adatti all'applicazione e che siano adeguati al dispositivo e collegarli correttamente. Verificare che l'uso degli accessori sia conforme alle istruzioni e che siano installati correttamente.
• Controllare le condizioni d'usura degli utensili e degli accessori prima di ogni utilizzo. Se necessario, sostituirli.
• In caso di sostituzione dell'utensile, scollegare l'attacco dell'aria compressa durante le operazioni di manutenzione e alla fine del lavoro.
• Scollegare l'utensile solo quando il flessibile NON è in pressione per evitare movimenti incontrollati.
• Mantenere pulita l'area di lavoro.
• Accertarsi che l'utensile sia completamente fermo prima di poggiarlo sul pavimento
• Conservare l'utensile pneumatico pulito e in un luogo asciutto
• Accertarsi in ogni momento che la postazione di lavoro sia stabile.
• Mantenere saldamente il pezzo di lavoro con una brida o un utensile di fissaggio.
• Utilizzare l'utensile esclusivamente per l'applicazione prevista. Il produttore non è responsabile di danni determinati dall'inosservanza delle norme di sicurezza o dall'uso scorretto dell'utensile.
• Usare esclusivamente gli accessori adatti all'utensile.
• L'aria compressa dev'essere di buona qualità, ovvero pulita e asciutta, a tale scopo è consigliabile l'uso di un filtro. Si consiglia l'impiego di un'unità FRL (filtro, regolatore, ingrassatore) completa. L'ingrassatore dev'essere regolato a circa 3-6 gocce al minuto. Il flessibile per l'aria tra l'ingrassatore e l'utensile non deve mai superare i 6-8 metri di lunghezza.
• Gli utensili pneumatici generano vibrazioni. L'uso prolungato e una postura scorretta possono danneggiare mani, dita e gomiti. In caso di dolore, formicolio o altro disturbo, interrompere immediatamente l'utilizzo. Se il disturbo persiste, consultare un medico prima di riprendere il lavoro.

VORSICHT:

Scollegare l'alimentazione dell'aria durante la manutenzione dell'utensile.

Pulire e asciugare regolarmente il filtro nel sistema e l'apertura d'ingresso dell'aria dell'utensile pneumatico.

Lubrificare i giunti di sgancio rapido presenti sul sistema per evitare che si inceppino.

Spurgare ogni giorno la condensa dal filtro dell'aria e dal compressore.

Per evitare la formazione di ruggine e ridurre al minimo l'usura, pulire e lubrificare l'utensile dopo ogni impiego.

Controllare regolarmente l'utensile per verificare la presenza di viti/bulloni o componenti allentati.

In caso di perdita di potenza far riparare l'utensile.

La regolazione e la riparazione dell'utensile possono essere eseguiti esclusivamente da tecnici formati e qualificati.

Nel caso in cui l'utensile disponga di un silenziatore, controllarne il corretto funzionamento, in caso di danni, sostituire il silenziatore.

L'utensile deve essere sottoposto a manutenzione regolare al fine di ridurre al minimo le emissioni acustiche e la vibrazione.

Se si pensa di non utilizzare l'utensile per un periodo prolungato, lubrificarlo. Inserire qualche goccia d'olio privo di resina e acidi nell'ingresso dell'aria e azionare l'utensile per un paio di secondi.

Eseguire la manutenzione dell'utensile almeno una volta l'anno.

DESTINAZIONE D'USO

L'utente o il suo datore di lavoro sono tenuti a valutare l'uso specifico in seguito a ciascun impiego.

Non utilizzare mai l'utensile per operazioni diverse da quelle cui è destinato e diversamente da come spiegato nel presente manuale.

I danni provocati dal mancato rispetto delle istruzioni contenute in questo manuale od operazioni d'uso o riparazione scorretti non sono coperti dalla garanzia e il produttore declina ogni responsabilità. Il produttore si riserva il diritto di implementare miglioramenti tecnici senza previa notifica.

L'utensile è destinato esclusivamente all'uso con cartucce di sigillante siliconico. Per impieghi diversi, il datore di lavoro/utente deve condurre una valutazione del rischio.

POSSIBILI GUASTI

Spegnere immediatamente l'apparecchio in caso di rumori insoliti o improvvisa perdita di potenza. Controllare l'utensile pneumatico e il sistema di alimentazione dell'aria compressa.

Utensile pneumatico

• lubrificazione insufficiente
• utensile/accessorio usurato, non adatto all'uso o guasto
• il flusso del grasso è interrotto: presenza d'aria nel tubo contenitore. Eseguire la procedura di spurgo

Sistema di alimentazione dell'aria compressa

• pressione del compressore insufficiente
• regolatore di pressione non impostato sul livello di pressione corretto, adatto all'uso.
• perdita dal flessibile di connessione o dagli attacchi (utilizzare nastro Teflon o pasta sigillante)
• perdite nel sistema pneumatico
• filtro o lubrificatore intasato
• flessibile schiacciato, bucato o troppo lungo (perdita di pressione)

SMALTIMENTO

L'utensile DEVE ESSERE SMALTITO nel rispetto dell'ambiente e in conformità alle leggi applicabili.

La garanzia è espressamente annullata in caso di danni provocati da normale usura, sovraccarico, movimentazione o uso non adatti all'utensile. La garanzia è valida se lo strumento viene restituito integro al concessionario.

La garanzia copre le parti di ricambio e la manodopera per un periodo di 12 mesi dalla data d'acquisto (è necessario presentare una prova d'acquisto, ad esempio, fattura o ricevuta).

A seconda del caso, l'utensile può essere riparato o sostituito.

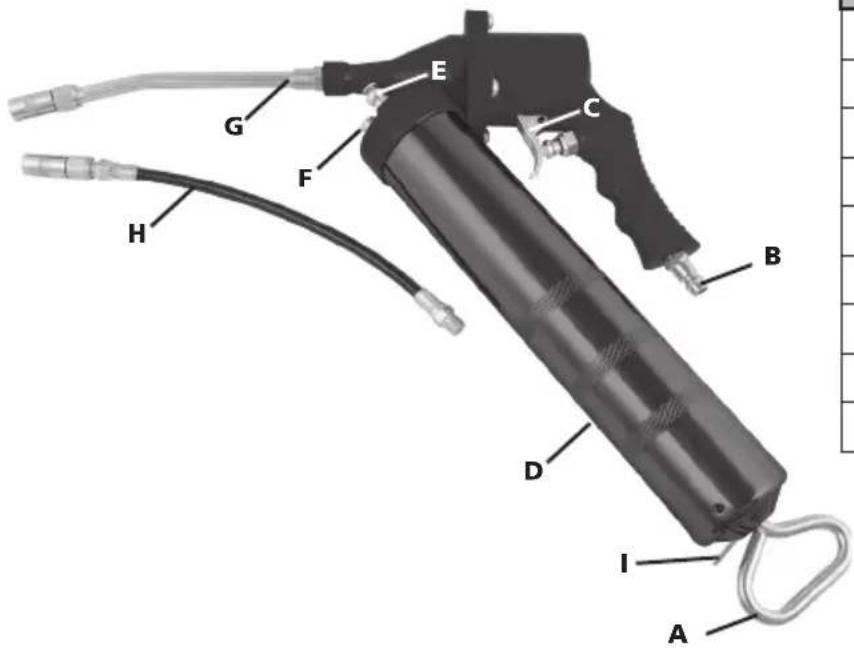

Ingrassatore

Elemento Descrizione

A Impugnatura del pistone

B Raccordo per l'aria

C Grilletto

D Tubo contenitore

E Valvola di sfiato aria

F Spina di riempimento

G Beccuccio

H Beccuccio flessibile

I Targhetta di chiusura pistone

Prima di collegare gli accessori, accertarsi che il compressore sia spento.

Il grasso lubrificante può essere nocivo. Leggere le istruzioni di sicurezza allegate al grasso lubrificante e utilizzare protezioni per la pelle e gli occhi.

Usare esclusivamente accessori e beni di consumo destinati all'utensile.

Selezionare i migliori accessori/beni di consumo inseriti/installati disponibili per determinare il più basso livello possibile di rumore e vibrazione. In caso di aumento del livello di rumore e/o vibrazione, sostituirli.

Accertarsi che l'utensile/accessorio inserito/installato sia saldamente fissato dalla staffa e verificare le buone condizioni della stessa. Non utilizzare mai l'utensile senza staffa in quanto si potrebbero generare proiettili ad alta velocità.

Utilizzare l'accessorio/utensile inserito/installato nel rispetto delle specifiche del costruttore.

IMPIEGO DI UN UTENSILE PNEUMATICO

Prima di cominciare a usare l'utensile, accertarsi di avere familiarità con il luogo di lavoro e l'area circostante.

Rispettare sempre le norme di sicurezza dell'area di lavoro.

Mantenere sempre l'utensile fermo con entrambe le mani.

Durante l'uso dell'utensile, l'operatore può essere esposto a rischi quali schiacciamento, urti, calore, vibrazione, tagli, abrasioni, ecc. Indossare pertanto guanti di protezione idonei.

Chiunque maneggi l'utensile dev'essere in grado di sostenerne dimensioni, peso e potenza.

Essere sempre pronti a reagire in caso di movimenti o forze normali o anomale generate dall'utensile.

Mantenersi in equilibrio, con i piedi in posizione sicura e stabile.

In caso di interruzione dell'alimentazione dell'aria, rilasciare la leva/il grilletto.

L'impiego di un utensile elettrico può provocare fastidio alle mani, alle braccia, alle spalle, al collo e ad altre parti del corpo.

In presenza di sintomi quali, ad esempio, disturbi ricorrenti, dolore pulsante o persistente, formicolio, intorpidimento, sensazione di bruciore o rigidità: non trascurare i sintomi. Interrompere l'impiego dell'utensile, comunicare il fastidio al datore di lavoro e consultare un medico.

UTILIZZO DELL'INGRASSATORE

Prima di utilizzare l'apparecchio, versare alcune gocce d'olio nell'apertura d'ingresso dell'aria (B) dell'utensile pneumatico. Caricare il grasso. Sono disponibili tre opzioni: (a) uso di una cartuccia, b) riempimento con pompa, (c) riempimento con grasso sfuso.

IT

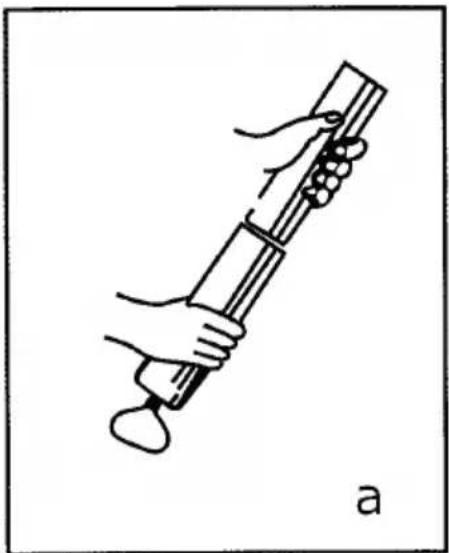

• Svitare il tubo contenitore (D) dalla pistola
• Premere la targhetta di chiusura (I) e tirare l'impugnatura del pistone (A) nella posizione di massima estensione
• Rimuovere il fondo della cartuccia
• Inserire la cartuccia nel tubo contenitore (D): l'estremità aperta dev'essere a contatto col fondo del tubo contenitore
• Rimuovere il coperchio superiore della cartuccia
• Inserire una piccola quantità di grasso nella coppa della pistola dove va serrata la cartuccia
• Serrare la cartuccia sul corpo pistola
• Premere la targhetta di chiusura (I) e spingere l'impugnatura del pistone (A) nella posizione di massima chiusura

b) Pompa di riempimento

• Premere la targhetta di chiusura (I) e tirare l'impugnatura del pistone nella posizione di massima estensione
• Collegare il tubo dalla pompa di riempimento al relativo attacco (F)
• Mettere in funzione la pompa di riempimento per caricare il grasso
• Il tubo contenitore (D) è pieno quando il grasso inizia a fuoriuscire dall'attacco (F)
• Scollegare il tubo di riempimento dall'attacco (F)
• Premere la targhetta di chiusura (I) e spingere l'impugnatura del pistone (A) nella posizione di massima chiusura

c) Riempimento con grasso sfuso

• Svitare il tubo contenitore (D) dalla pistola
• Premere la targhetta di chiusura (I) e tirare l'impugnatura del pistone (A) nella posizione di massima estensione
• Inserire il grasso nel tubo contenitore con una spatola.

- In alternativa, premere la targhetta di chiusura (I) e premere l'impugnatura del pistone nella posizione di chiusura, inserire la testa del tubo contenitore nel barattolo del grasso e tirare l'impugnatura del pistone nella posizione di massima estensione per aspirare il grasso.

• Inserire una piccola quantità di grasso nella coppa della pistola dove va serrata la cartuccia
• Serrare la cartuccia sul corpo pistola
• Premere la targhetta di chiusura (I) e spingere l'impugnatura del pistone (A) nella posizione di massima chiusura

FUNZIONAMENTO

• Riempire il tubo contenitore seguendo la precedente descrizione
• Collegare la fonte dell'aria compressa all'ingresso (B)
• Premere e rilasciare il grilletto (C) per consentire il flusso del grasso. IMPORTANTE: non tenere il grilletto premuto, la macchina è progettata per un uso intervallato.

Se il grasso non fuoriesce dal tubo, occorre rimuovere l'aria intrappolata nella parte superiore del tubo contenitore. In questo caso, svitare il tubo contenitore di 1 giro o 1 giro e 1/2. Portare varie volte la maniglia del pistone (A) in posizione estesa e chiusa. Quindi, spingere l'asta del pistone completamente all'interno. Premere diverse volte la valvola dell'aria per permettere la fuoriuscita dell'aria.
