KULLANIM KILAVUZU G-911 Abac

TR Gres tabancası - Yönergeler

• Bu kılavuz uluslararası standartlara atıfta bulunduğundan, öncelikle yerel güvenlik düzenlemeleri hakkında bilgi edinmenizi ve bunlara uyulduğundan emin olmanızı öneririz.
• Basınçlı hava, yüksek güç potansiyeline sahip bir güç beslemesidir; dolayısıyla, kompresörü veya aksesuar kitini kullanırken son derece dikkatli olun.
• Basınçlı havanın kullanılması için, geçerli tüm düzenlemelerin bilinmesi ve bunlara uyulması gereklidir.
• Deneyimsiz personel tarafından gözetimsiz bir şekilde kullanılmasına izin vermeyin. Çocukları ve hayvanları çalışma alanından uzak tutun.
• Aleti uygun bir şekilde kullanmak için dengeli bir pozisyon alın ve aleti sıkıca tutun.
• Aletin yanlışlıkla veya beklenmeyen bir şekilde hareket etmesi, ciddi bir tehlikeye neden olabilir.
• Aletleri, potansiyel olarak patlayıcı bir atmosfere sahip olan veya toz birikintileri, gaz boru hatları veya elektrik kanalı hatları bulunan tesislerde kullanmayın.
• Aleti sadece uygun şekilde havalandırılan bir ortamda kullanın.
• Yüksek derecede yanıcı olan işlenmiş malzemelere veya bunların patlama potansiyeline özellikle dikkat edin.

GENEL GÜVENLİK DÜZENLEMELERİ

• Ekipmanı, gerekli güvenlik cihazları olmadan kullanmayın.
• Aleti taşırken, kesinlikle basınçlı hava hortumundan tutmayın.
• Diğer kişilerin çalışma alanına yaklaşmasına izin vermeyin.
• Hava jetini veya aleti kendinize veya herhangi bir üçüncü kişiye doğrultmayın.
• Aletin yüzeyi çok sıcak olabileceğinden, aleti kullandıktan hemen sonra aletle doğrudan temas etmekten daima kaçının.
• Çalışırken, ekipmanın hareketli parçalarına dokunmayın.
• Aleti veya aksesuarlarını hiçbir şekilde açmayın veya değiştirmeyin. Tüm onarımlar, sadece eğitimli personel tarafından gerçekleştirilmelidir.

YAPMANIZ GEREKENLER

• Bu aletin aksesuarlarını monte etmeden, çalıştırmadan, onarmadan, bakıma tabi tutmadan ve değiştirmeden önce, bu kılavuzun içeriğini okuyun ve anlayın.
• Alet yalnızca kalifiye ve eğitimli operatörler tarafından monte edilmeli, ayarlanmalı veya kullanılmalıdır.
• Basınçlı hava bağlantısını yalnızca ekipman kapalıyken yapın.
• Aletin optimum performans göstermesi için, gereken hortum ve bağlantı ebatlarının kullanıldığından emin olun.
• Aleti çalıştırmadan önce, aletin bağlantısını kontrol edin ve basınçlı hava hortumunun zarar görmediğinden emin olun.

TR

• Hortumu alete bağlamadan önce, hortumun ve hızlı bağlantı elemanının temiz olup olmadığını lütfen kontrol edin. Bunu, hortum ve hızlı bağlantı elemanı içerisinde serbest bir şekilde hava geçirerek yapın.
• Gereksiz gürültüyü önlemek için, takılan aksesuarı kılavuzdaki talimatlara göre seçin ve değiştirin.
• Uygulama ve cihaz için uygun olan aksesuarlar kullanın ve bunları doğru bir şekilde bağlayın. Bunların talimatlara uygun bir şekilde kullanıldığından ve doğru bir şekilde takıldıklarından emin olun.
• Her kullanım öncesinde, aletlerin ve aksesuarların aşınma durumunu kontrol edin. Gerekiyorsa, bunları değiştirin.
• Aletin değiştirilmesi durumunda, bakım işlemleri sırasında ve çalışma bittiğinde, basınçlı hava bağlantısını kesin.
• Aletin kontrolsüz bir şekilde hareket etmesini önlemek için, aleti yalnızca hortumda basınç OLMADIĞINDA çıkarın.
• Çalışma alanını düzenli tutun.
• Aleti yere koymadan önce, aletin tamamen durduğundan emin olun
• Pnömatik aleti temiz ve kuru bir yerde saklayın
• İş istasyonunun dengeli olduğundan daima emin olun.
• İş parçasını bir kelepçe veya sabitleme aletiyle sıkı bir şekilde tutun.
• Aleti yalnızca asıl uygulama amacına yönelik olarak kullanın. Üretici, güvenlik düzenlemelerine uyulmamasından veya aletin yanlış kullanılmasından doğabilecek zararlardan dolayı herhangi bir sorumluluk kabul etmez.
• Yalnızca kullanılan alet için uygun olan aksesuarlar kullanın.
• Basınçlı havanın kalitesi iyi olmalı, yani basınçlı hava temiz ve kuru olmalıdır; bu, en iyi şekilde, bir hava filtresi ile sağlanır. Bir komple FRL (filtre, regülatör, yağlayıcı) biriminin kullanılmasını öneriyoruz. Yağlayıcının dakikada 3 ila 6 damla yağlayacak şekilde ayarlanması gereklidir. Yağlayıcı ve alet arasındaki hava hortumunun uzunluğu, 6 ila 8 metreyi kesinlikle geçmemelidir.
• Pnömatik aletler titreşim üretir. Uzun süre ve kötü bir postürle kullanılması, ellere, parmaklara veya dirseklere hasar verebilir. Herhangi bir ağrı, karincalanma veya başka herhangi bir rahatsızlık hissederseniz, ürünü kullanmaya derhal ara verin. Sorun devam ederse, çalışmaya devam etmeden önce bir doktora danışın.

WAARSCHUWING:

Bakım sırasında, alet üzerindeki hava beslemesini kesin.

Sistemdeki filtreyi ve pnömatik alet hava giriş açıklığını düzenli olarak temizleyin ve kurulayın.

Tutukluk yapmalarını önlemek için, sistem üzerindeki tüm hızlı bağlantı kesme elemanlarını yağlayın.

Hava filtresindeki ve kompresördeki yoğuşmayı günlük olarak tahliye edin.

Pas oluşumunu önlemek ve aşınmayı en aza indirmek için, her kullanımdan sonra aleti temizleyin ve yağlayın.

Aleti, gevşek civatalar/vidalar veya parçalar bakımından düzenli olarak kontrol edin.

Güç kaybı durumunda: aletin onarılmasını sağlayın.

Aletin yalnızca eğitimli ve kalifiye mühendisler tarafından ayarlanmasına veya onarılmasına izin verilir.

Alet bir susturucu ile donatılmışsa, bu susturucunun düzgün çalıştiğından emin olun; hasarlı bir susturucu değiştirilmelidir.

Gürültü emisyonunu ve meydana gelen titreşimi en aza indirmek için aletin bakımı düzenli olarak yapılmalıdır.

Aleti uzun süre kullanmayacaksanız, aletin yağlanması gerekir. Lütfen hava girişine reçine ve asit içermeyen bir yağdan birkaç damla damlatın ve aletin birkaç saniye serbest çalışmasını sağlayın.

Aleti yılda en az bir kez bakıma tabi tutun.

KULLANIM AMACI

Kullanıcı veya kullanıcıının işvereni, her bir kullanımın sonucu olarak var olabilecek özel kullanımı değerlendirecektir.

Aleti kesinlikle tasarım amacının dışındaki bir amaç için ve bu kılavuzda açıklanan kullanım şeklinin dışında kullanmayın.

Bu kılavuza uyulmaması sonucunda meydana gelen veya yanlış kullanım veya yanlış onarımdan kaynaklanan hasarlar kesinlikle garantimiz kapsamında değildir ve bununla ilgili herhangi bir sorumluluk, tarafımızca kabul edilmeyecektir. Önceden bildirimde bulunmaksızın teknik geliştirmeler yapma hakkımız saklıdır.

Bu alet sadece silikon sızdırmazlık kartuşları için tasarlanmıştır. Başka bir amaçla kullanılması durumunda, işveren/kullanıcı tarafından bir risk değerlendirmesi yapılması gereklidir.

OLASI ARIZALAR

Olağan dışı gürültüler duyarsanız veya ani bir güç düşüşü meydana gelirse, ekipmanı derhal kapatın. Pnömatik aleti ve basınçlı hava besleme sistemini kontrol edin.

Pnömatik alet

• yetersiz yağlama
• aşınmış, kullanım için uygun olmayan veya arızalı alet/aksesuar
• gres akışı kesintiye uğramış: Konteyner Tüpünün içinde hava olması. Hava alma prosedürünü takip edin
• kompresör basıncı yetersiz
• basınç regülatörü, kullanılan alete uygun olan, doğru basınç seviyesine ayarlanmamış.
• bağlantı hortumundan veya bağlantılardan bir sızıntı var (Teflon bant veya sızdırmazlık macunu kullanın)
• pnömatik sistemde sızıntılar
• filtre veya yağlayıcı tıkanmış
• hortum ezilmiş, delinmiş veya çok uzun (basınç kaybı)

Basınçlı hava besleme sistemi

BERTARAF

Alet, çevreyi kirletmeyecek ve yürürlükteki yasalara uygun bir şekilde BERTARAF EDİLMELİDIR.

Düzenli aşınmadan, aşırı yüklenmeden ve alet için uygun olmayan bir taşıma veya kullanımdan kaynaklanan hasarlar meydana gelmesi durumunda tüm garantiden açıkça feragat edilmektedir. Garantinin geçerli olabilmesi için, alet, bayinize iade edildiğinde sökülmemiş olmalıdır.

Bu garanti, satın alma tarihinden itibaren 12 ay boyunca parça değişimini ve işçiliği kapsar (fatura veya makbuz gibi bir satın alma kanıtı gereklidir).

Herhangi bir kusur, duruma göre, alet değiştirilerek veya onarılarak giderilebilir.

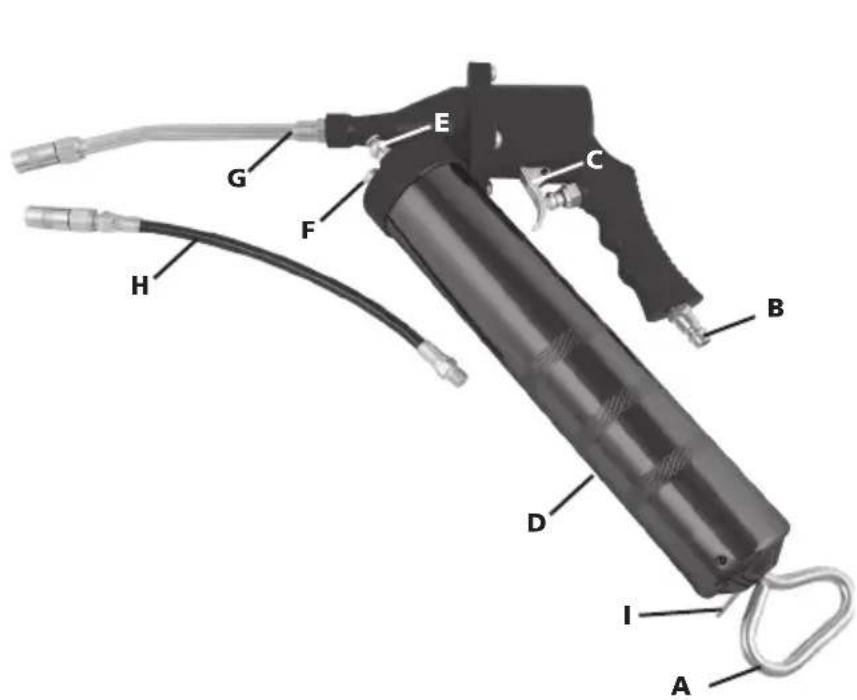

Gres tabancası

Öğe Açıklaması

A Piston Tutacağı

B Hava rakoru

C Tetik

D Konteyner tüpü

E Hava boşaltma valfi

F Doldurma tapası

G Çıkış borusu

H Esnek çıkış borusu

I Piston kilitleme plakası

Aksesuarları bağlamadan önce, kompresörün kapatıldığından emin olun.

Yağlama gresi zarar verebilir. Yağlama gresinin ekinde yer alan güvenlik talimatlarını okuyun ve göz ve cilt korumaları kullanın.

Sadece bu aletle kullanılmak üzere tasarlanmış aksesuarları ve sarf malzemelerini kullanın.

Mümkün olan en düşük gürültü seviyesi ve titreşim için, takılan/monte edilen tipteki mevcut aksesuarlardan/sarf malzemelerinden en iyi olanlarını seçin. Gürültü seviyesi ve/veya titreşimin artması durumunda bunları değiştirin.

Takılan/monte edilen alet/aksesuarın, tespit elemanı tarafından iyi bir şekilde tutulduğundan ve tespit elemanının iyi durumda olduğundan emin olun. Nesnelerin yüksek hızla fırlatılmasına neden olabileceğinden, aleti kesinlikle tespit elemanı olmaksızın kullanmayın.

Takılan/monte edilen aksesuarı/aleti, üretici şartnamelerine uygun olarak kullanın.

PNÖMATİK ALET KULLANIMI

Aleti kullanmaya başlamadan önce, iş yeri ve çevresini iyi bildiğinizden emin olun.

Çalışma gerçekleştirdiğiniz çalışma alanı için daima güvenlik düzenlemelerine uyun.

Aleti her zaman iki elinizle sıkı bir şekilde tutun.

Operatör, aleti kullanırken, ezilme, darbe, ısı, titreşim, kesilme, aşınma vb. gibi tehlikelere maruz kalabilir: Uygun eldivenler takın.

Aleti kullanan herhangi bir kişi, aletin boyutunu, ağırlığını ve gücünü idare edebilmelidir.

Alet tarafından üretilecek normal/anormal hareketler/kuvvetler için daima hazır olun.

Vücudunuzu dengede tutun, ayaklarını zı güvenli ve sağlam bir şekilde basın.

Hava beslemesinin kesilmesi durumunda, kolu/tetiği bırakın.

Bir elektrikli alet kullanırken, ellerinizde, kollarınızda, omuzlarınızda, boynunuzda ve vücudunuzun diğer kısımlarında rahatsızlık hissedebilirsiniz.

Kalıcı veya sürekli rahatsızlık, ağrı, zonklama, sizlama, karıncalanma, uyuşma, yanma hissi veya sertlik gibi semptomlar yaşarsanız: Bu uyarı belirtilerini yok saymayın. Aleti kullanmayı bırakın, işvereninize haber verin ve nitelikli bir sağlık uzmanına danışın.

GRES TABANCASININ KULLANILMASI

Ekipmanı çalıştırmadan önce, pnömatik aletin hava girişi açıklığına (B) birkaç damla yağ damlatın. Gresi doldurun. Üç seçenek sunulmuştur: (a) bir kartuş kullanmak, b) doldurma pompası ile doldurmak, (c) dökme gres ile doldurmak.

GRES DOLDURMA

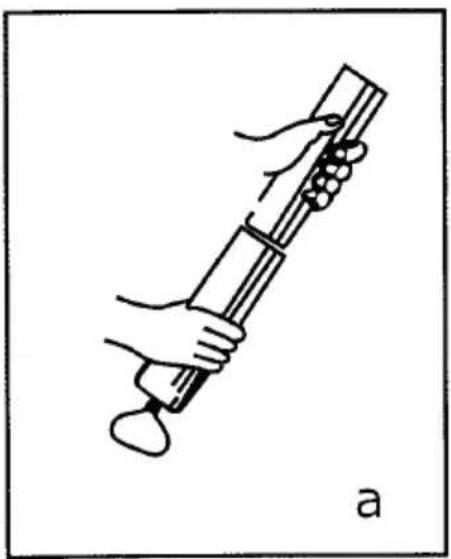

a) Kartuş

• Konteyner Tüpünü (D) çevirerek tabancadan sökün
• Kilitleme plakasına (I) bastırın ve piston tutacağını (A) tam açık konuma çekin
• Kartuş tabanını çıkarın
• Kartuşu Konteyner Tüpünün (D) içine yerleştirin: açık uç, Konteyner Tüpünün tabanına temas etmelidir
• Kartuşun üst kapağını çıkarın
• Kartuşun sıkılması gereken yerde bulunan tabanca karterine bir miktar gres doldurun
• Kartuşu tabanca gövdesi üzerine sıkılayın
• Kilitleme plakasına (I) bastırın ve piston tutacağını (A) tam içeri çekilmiş konuma itin

b) Doldurma pompasi

• Kilitleme plakasına (I) bastırın ve piston tutacağını tam açık konuma çekin
• Doldurma pompasından gelen boruyu doldurma soketine (F) bağlayın
• Doldurma pompasını çalıştırarak gres doldurun
• Doldurma soketinden (F) dışarı gres fişkırmaya başladığında Konteyner Tüpü (D) tam dolmuştur
• Doldurma borusunu soketten (F) çıkarın
• Kilitleme plakasına (I) bastırın ve piston tutacağını (A) tam içeri çekilmiş konuma itin

c) Dökme dolum

• Konteyner Tüpünü (D) çevirerek tabancadan sökün
• Kilitleme plakasına (I) bastırın ve piston tutacağını (A) tam açık konuma çekin
• Bir spatula yardımıyla Konteyner Tüpünü gresle doldurun.

- Alternatif olarak, kilitleme plakasına (I) bastırın ve piston tutacağını tam içeri çekilmiş konuma itin, Konteyner Tüp kafasını gres tenekesinin içine yerleştirin ve piston tutacağını tam açık konuma çekerek aletin içine gres çekin.

• Kartuşun sıkılması gereken yerde bulunan tabanca karterine bir miktar gres doldurun
• Kartuşu tabanca gövdesi üzerine sıkılayın
• Kilitleme plakasına (I) bastırın ve piston tutacağını (A) tam içeri çekilmiş konuma itin

İŞLETİM

• Konteyner Tüpünü önceki açıklamaya göre doldurun
• Basınçlı hava kaynağını girise (B) bağlayın
• Tetiğe (C) bastırıp serbest bırakarak gres akışını sağlayın. ÖNEMLİ: tetiği basılı tutmayın, makine aralıklı çalışmak üzere tasarlanmıştır.

Gres borudan dışarı akmazsa Konteyner Tüpünün üst kısmı içinde sıkışan havanın uzaklaştırılması gerekir.

Bu durumda Konteyner Tüpünü 1 veya 1,5 tur çevirerek çözün. Piston tutacağını (A) birkaç kez açık ve içeri çekilmiş konuma hareket ettirin. Sonra piston kolunu tamamen içeri itin. Hava valfine birkaç kez bastıarak havayı boşaltın.
