NÁVOD K OBSLUZE G-911 Abac

CZ Mazací pistole - Návod

• Vzhledem k tomu, že tento návod odkazuje na mezinárodní normy, doporučujeme, abyste si před zahájením jakékoli práce obstarali informace o místních bezpečnostních předpisech a zajistili, aby byly dodržovány.
• Stlačený vzduch je potenciálně výkonným zdrojem energie, także když používáte kompresor nebo sadu příslušenství, pracujte s velkou opatrností.
• Použití stlačeného vzduchu vyžaduje znalost a dodržování všech platných předpisů.
• Nedovolte použití nářadí neodborným personálem. Držte děti a zvířata mimo pracovní prostor.
• Zaujměte stabilní polohu, abyste nářadí pevně uchopili a správně použili.
• Náhodné a neočekávané pohyby nářadí mohou představovat vážné nebezpečí.
• Nepoužívejte nářadí v prostorách s potenciálně výbušnou atmosférou ani v místech, kde jsou usazeniny prachu, plynové vedení nebo elektrické vedení.
• Nářadí používejte jedině v dostatečně větraném prostředí.
• Zvláštní pozornost věnujte zpracovávaným materiálům, které jsou vysoce hořlavé nebo potenciálně výbušné.

OBECNÉ BEZPEČNOSTNÍ PŘEDPISY

• Nepoužívejte nářadí bez požadovaných bezpečnostních prvků.
• Při přenášení nikdy nedržte nářadí za hadici se stlačeným vzduchem.
• Nedovolujte, aby se k pracovišti přiblížili jiní lidé.
• Nemířte proudem vzduchu ani nářadím ani na sebe, ani na jinou osobu.
• Vždy se vyvarujte přímého kontaktu s nářadím bezprostředně po jeho použití, protože jeho povrch může být velmi horký.
• Během provozu se nedotýkejte pohyblivých částí nářadí.
• Neotevírejte ani nijak neupravujte nářadí ani jeho příslušenství. Veškeré opravy smí provádět pouze vyškolený personál.

CO DĚLAT

• Před instalací, použitím, opravou, údržbou nebo změnou příslušenství tohoto nářadí si nejdříve prostudujte tento návod tak, abyste rozuměli jeho obsahu.
• Nářadí smí instalovat, nastavovat nebo používat pouze kvalifikovaní a vyškolení pracovníci.
• Stlačený vzduch připojujte jen tehdy, když je nářadí vypnuté.
• Pro optimální výkon nářadí je potřeba zajistit vhodnou velikost hadice a připojovacích dílů.
• Před zapnutím nejdříve zkontrolujte připojení. Zajistěte, aby hadice se stlačeným vzduchem nebyla poškozená.
• Před připojením hadice k nářadí zkontrolujte, že hadice a rychlospojka jsou čisté. Dělá se to tak, že necháte vzduch volně protékat hadicí a rychlospojkou.
• Vyberte, popř. vyměňte příslušné příslušenství podle pokynů uvedených v tomto návodu, abyste předešli zbytečnému hluku.

CZ

• Používejte příslušenství, které je vhodné pro nářadí i pro zamýšlený účel, a řádně je k sobě připojte. Zkontrolujte, zda je spojení provedeno v souladu s pokyny v návodu a že příslušenství je nainstalované správně.
• Před každým použitím zkontrolujte stav opotrebení nářadí i příslušenství. Pokud je třeba, proved'te potřebnou výměnu.
  • V případě výměny nářadí či nástroje, při údržbě a po ukončení práce odpojte přípojku stlačeného vzduchu.
• Nářadí odpojujte jen tehdy, když hadice není pod tlakem, aby se zamezilo jejímu nekontrolovanému pohybu.
• Udržujte na pracovišti pořádek a čistotu.
• Před položením na zem se ujistěte, že se nářadí zcela zastavilo.
• Pneumatické nářadí se musí udržovat v čistotě a musí se ukládat na suchém místě.
• Vždy se ujistěte, že místo, kde se nářadí má použít, je stabilní.
• Obrobek upevněte svěrkou nebo upevňovacím přípravkem.
• Nářadí používejte zásadně v souladu s jeho určeným použitím. Výrobce se zříká jakékoli odpovědnosti za škody vzniklé nedodržením bezpečnostních předpisů nebo chybným použitím nářadí.
• Používejte jedině příslušenství, které je pro dané nářadí vhodné.
• Kvalita stlačeného vzduchu musí být dobrá, což znamená, že vzduch musí být čistý a suchý; toto se dá nejlépe zajistit vzduchovým filtrem. Doporučujeme používat kompletní jednotku FRL, tj. filtr, regulátor a maznici. Maznice musí být nastavená na přibližně 3 až 6 kapek za minutu. Vzduchová hadice mezi maznicí a nářadím by neměla být delší než 6 až 8 metrů.
• Pneumatické nářadí jsou zdrojem vibrací. Dlouhodobé používání tohoto druhu nářadí a nesprávné držení těla mohou způsobit poškození rukou, prstů a loktů. Jakmile pocítíte jakoukoli bolest, pokud budete mít pocit brnění nebo jiný problém, okamžitě zastavte práci. Pokud problém přetrvává, vyhledejte lékařskou pomoc, teprve potom se k práci vraťte.

UWAGA:

Během údržby nářadí musí být přívod dodávky vzduchu odpojený.

Pravidelně vyčistěte a osušte filtr v systému dodávky vzduchu i otvor přívodu vzduchu do pneumatického nářadí.

Promažte rychlospojku, abyste zamezili zadření.

Každý den vypouštějte kondenzát ze vzduchového filtru a z kompresoru.

Abyste zamezili vzniku koroze a minimalizovali opotřebení, je nutné čistit a mazat nářadí pokaždé, když jej přestanete používat.

Pravidelně kontrolujte, zda nedošlo k uvolnění šroubů nebo dílů.

V případě, že dojde k výpadku výkonu: nechte nářadí opravit.

Nastavování a opravy nářadí mohou provádět jedině řádně kvalifikovaní a vyškolení technici.

V případě, že nářadí je vybaveno tlumičem, kontrolujte, že tlumič funguje správně. Poškozený tlumič je nutné vyměnit za nový.

Nářadí je nutné pravidelně udržovat, aby emise hluku a výskyt vibrací byly co nejmenší.

Pokud nářadí nebude delší dobu v provozu, je potřeba ho naolejovat. Do přívodu vzduchu kápněte několik kapek pryskyřice a oleje, který neobsahuje kyseliny, a nechte nářadí několik vteřin běžet.

Údržbu nářadí je nutné provést alespoň jedenkrát za rok.

URČENÉ POUŽITÍ

Uživatel nebo zaměstnavatel uživatele je povinen vyhodnocovat způsob použití nářadí i možné důsledky vyplývající z konkrétního způsobu použití nářadí.

Nářadí nikdy nepoužívejte jiným způsobem, než jak je pro něj specifikováno a jak je vysvětleno v tomto návodu.

Na škody vzniklé v důsledku nedodržení pokynů v tomto návodu nebo škody způsobené nesprávným použitím nebo nesprávnými opravami se záruka nevztahuje a my za ně neneseme žádnou odpovědnost. Vyhrazujeme si právo provést technická zlepšení bez předchozího upozornění.

Tento nástroj je určen pouze pro patrony s obsahem silikonového těsniva. Pokud má být použito k jinému účelu, je nutné, aby uživatel/zaměstnavatel provedl vyhodnocení rizik s tímto spojených.

ŘEŠENÍ PROBLÉMŮ

V případě, že zaznamenáte neobvyklé zvuky, nebo pokud zjistíte výpadek výkonu, nářadí okamžitě vypněte. Zkontrolujte jak pneumatické nářadí, tak i systém dodávky stlačeného vzduchu.

Pneumatické nářadí

• mazání je nedostatečné;
• opotřebené nářadí/příslušenství, nevhodné pro dané použití nebo je pokažené.
• průtok maziva je přerušen: přítomnost vzduchu v trubce zásobníku. Proved'te postup odvzdušnění.

Systém dodávky stlačeného vzduchu

• tlak vzduchu kompresoru je nedostatečný;
• regulátor tlaku není nastaven na správnou úroveň tlaku, vhodnou pro nářadí, s kterým se pracuje;
• v hadici nebo ve spojovacím prvku je netěsnost (použijte teflonovou pásku nebo těsnicí pastu);
• v pneumatickém systému jsou netěsnosti;
• filtr nebo maznice jsou zanesené;
• hadice je zmáčknutá, propíchnutá nebo příliš dlouhá (ztráta tlaku).

LIKVIDACE

Nástroj MUSÍ BÝT ZLIKVIDOVÁN tak, aby nedošlo ke znečištění prostředí, a v souladu s příslušnými zákonnými předpisy.

Záruka poskytovaná výrobcem se nevztahuje na poškození vzniklá v důsledku běžného opotřebení, přetížení, nebo manipulace či použití, které není pro toto nářadí vhodné. Aby záruka platila, nářadí vrácené prodejci nesmí být rozebrané.

Záruka pokrývá výměnu dílů a práci s tímto spojenou po dobu 12 měsíců od data nákupu (vyžaduje se doklad o nákupu, například faktura nebo pokladní stvrzenka).

Veškeré závady se řeší výměnou nářadí nebo jeho opravou.

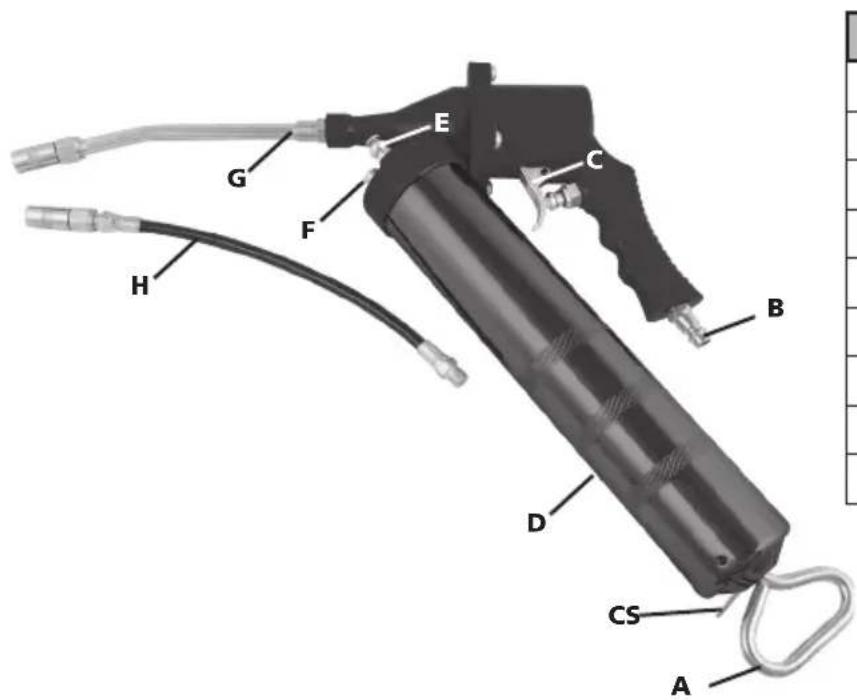

Mazací pistole

Položka Popis

A Rukcjet pístu

B Připojení vzduchu

C Spoušť

D Trubka zásobníku

E Odvzdušňovací ventil

F Plnicí zátka

G Tryska

H Pružná tryska

CS Blokovací deska pístu

Před připojením příslušenství zkontrolujte, že kompresor je vypnutý.

Mazivo může být škodlivé. Přečtěte si bezpečnostní pokyny připojené k mazivu a vhodnými prostředky si chraňte oči a kůži.

Používejte jedině příslušenství a spotřební materiály, které jsou určeny pro použití s tímto nářadím.

Vyberte nejlépe dostupné příslušenství / spotřební materiály, které se vkládají/montují, podle nejnižšího možného hluku a vibrací. V případě, že bude zjištěna zvýšená hladina hluku nebo vibrací, provedte jejich výměnu.

Ujistěte se, že vložený/namontovaný nástroj/příslušenství pevně drží v držáku, a zkontrolujte, že držák je v dobrém stavu. Nikdy nepoužívejte nástroj bez držáku, protože by mohlo dojít k jeho vymrštění rychlostí vystřelené kulky.

Použijte vložené/namontované příslušenství/nástroj v souladu se specifikacemi výrobce.

POUŽÍVÁNÍ PNEUMATICKÉHO NÁŘADÍ

Než začnete nářadí používat, je nutné se dobře obeznámit s pracovištěm a jeho okolím.

Vždy dodržujte bezpečnostní předpisy platné na pracovišti, kde pracujete.

Nářadí vždy držte pevně oběma rukama.

Když je nářadí v provozu, obsluha může být vystavena různým nebezpečím, jako je například přitisknutí, náraz, teplo, vibrace, pořezání, odřeniny atd.: Noste vhodné rukavice.

Každá osoba, která manipuluje s nářadím, musí být schopna zvládnout jeho velikost, hmotnost a výkon.

Za všech okolností je nutné být připraven na normální/abnormální pohyby/sily generované nářadím.

Udržujte tělo v rovnováze, na nohou je potřeba stát bezpečně a pevně.

V případě přerušení dodávky vzduchu uvolněte páku/spouštěč.

Když pracujete s elektrickým nářadím, můžete pocítit nepohodlí v rukou, pažích, ramenou, krku a dalších částech těla. Jestliže se u vás vyskytnou příznaky, jako je například přetrvávající nebo opakující se nepohodlí, bolest, pulzující bolest, bodavá bolest, pocit brnění, znecitlivění, pocit pálení nebo ztuhlost: Tyto varovné příznaky neignorujte. Přestaňte nářadí používat, informujte o těchto příznacích zaměstnavatele

POUŽITÍ MAZACÍ PISTOLE

Než začnete s tímto vybavením pracovat, kápněte několik kapek oleje do otvoru pro přívod vzduchu (B) pneumatického nářadí. Naplňte mazivo. K dispozici jsou tři možnosti: (a) pomocí patrony, b) plnění plnicím čerpadlem, (c) plnění hromadným mazivem.

PLNĚNÍ MAZIVEM

a) Patrona

– Odšroubujte trubku zásobníku (D) z pistole.
– Stiskněte blokovací desku (I) a vytáhněte rukojeť pístu (A) do maximálně vysunuté polohy.
– Odstraňte dno patrony.
– Vložte patronu do trubky zásobníku (D): otevřený konec musí být v kontaktu s dnem trubky zásobníku.
– Odstraňte horní kryt patrony.
– Naplňte trochou maziva výstup pistole, kde musí být patrona upevněna.
– Utáhněte patronu na tělese pistole.
– Stiskněte blokovací desku (I) a zatlačte rukojeť pístu (A) do maximálně zasunuté polohy.

b) Plnicí čerpadlo

– Stiskněte blokovací desku (I) a vytáhněte rukojeť pístu do maximálně vysunuté polohy.
– Spojte trubici plnicího čerpadla s plnicím adaptérem (F).
– Spustte plnicí čerpadlo a naplňte mazivo.
– Trubka zásobníku (D) je zcela naplněna, když mazivo začne vystupovat z plnicího adaptéru (F).
– Odpojte plnicí čerpadlo od adaptéru (F).
– Stiskněte blokovací desku (I) a zatlačte rukojeť pístu (A) do maximálně zasunuté polohy.

c) Hromadné plnění

– Odšroubujte trubku zásobníku (D) z pistole.
– Stiskněte blokovací desku (I) a vytáhněte rukojeť pístu (A) do maximálně vysunuté polohy.
– Naplňte trubku zásobníku mazivem pomocí špachtle.

– Alternativně můžete stisknout blokovací desku (I) a zatlačit rukojeť pístu do maximálně zasunuté polohy, vložit hlavu trubky zásobníku do kanistru s mazivem a vytáhnout rukojeť pístu do maximálně vysunuté polohy, čímž se mazivo natáhne.

– Naplňte trochou maziva výstup pistole, kde musí být patrona upevněna.
– Utáhněte patronu na tělese pistole.
– Stiskněte blokovací desku (I) a zatlačte rukojeť pístu (A) do maximálně zasunuté polohy.

POUŽITÍ

– Naplňte trubku zásobníku podle předchozího popisu.
– Připojte zdroj stlačeného vzduchu ke vstupu (B).

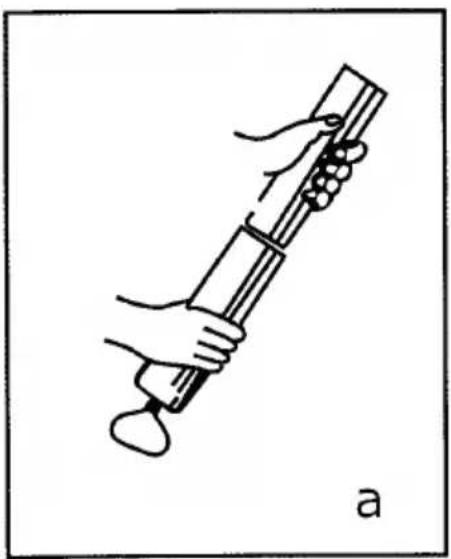

– Stiskněte a povolte spoušť (C), aby mohlo mazivo protékat. DŮLEŽITÉ: Nedržte spoušť stlačenou, stroj je navržen tak, aby pracoval přerušovaně.

Pokud mazivo nevytéká z trubky, je třeba odstranit vzduch v horní části trubky zásobníku.

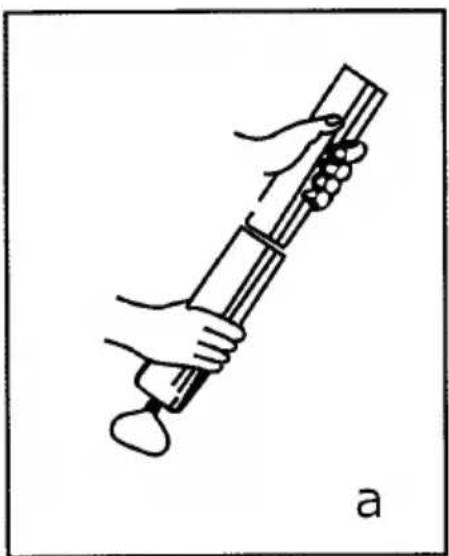

V tomto případě odšroubujte trubku zásobníku o 1 nebo 1 a 1/2 otáčky. Rukojeť pístu (A) několikrát posuňte do maximálně vysunuté a zasunuté polohy. Potom zatlačte pístnici až dovnitř. Vzduchový ventil několikrát stiskněte, a vypustěte tak vzduch.

Aby ste zabránili tvorbe hrdze a minimalizovali opotrebovanie, po každom použití vyčistite a namažte náradie.

Vždy držte náradie pevne oboma rukami.

Vždy bud'te pripravení zvládnut obvyklé/neobvyklé pohyby/sily vyvolané náradím.

Udržiavajte telesnú rovnováhu – postavte sa spolahlivo a bezpečne.

• Odskrutkujte z pištole trubicu zásobníka (D)
• Stlačte uzatváraciu platničku (I) a celkom vytiahnite rukovát piestu (A)
• Naplňte trubicu zásobníka mazivom pomocou špachtle.

V tomto prípade odskrutkujte trubicu zásobníka o 1 alebo 1 a 1/2 obrátky. Niekol'kokrát pohnite rukovatou piestu (A) von a dnu. Potom celkom potlačte piest dnu. Niekol'kokrát stlačte vzduchový ventil, aby unikol vzduch.
