NAUDOJIMO INSTRUKCIJA G-911 Abac

LT Tepimo pistoletas - Instrukcijos

• Kadangi šis vadovas atitinka tarptautinius standartus, rekomenduojame iš anksto gauti informacijos apie vietines saugos taisykles ir užtikrinti, kad jų būtų laikomasi.
• Suspaustas oras yra potencialiai galingas energijos šaltinis, todėl būkite itin atsargūs naudodami kompresorių arba priedų rinkinį.
• Naudojant suspaustą orą būtina žinoti visas taikytinas taisykles ir jų laikytis.
• Neleiskite, kad neprižiūrimi dirbtų nepatyrę darbuotojai. Užtikrinkite, kad darbo zonoje nebūtų vaikų ir gyvūnų.
• Užimkite stabilią padėtį, kad galėtumėte tinkamai naudoti įrankį, ir tvirtai jį laikykite.
• Atsitiktinis ir netikėtas įrankio pajudėjimas gali kelti rimtą pavojų.
• Nenaudokite įrankių vietose, kuriose yra galimai sprogi aplinka arba kuriose yra dulkių sankaupų, dujų vamzdžių arba elektros linijų.
• Naudokite įrankį tik gerai vėdinamoje aplinkoje.
• Atkreipkite ypatingą dėmesį į apdorojamas medžiagas, kurios gali lengvai užsidegta ar sprogti.

BENDRIEJI SAUGOS REIKALAVIMAI

• Nenaudokite jrangos be reikiamų apsauginių įtaisų.
• Niekada nelaikykite įrankio už suspausto oro žarnos, kai jį pernešate.
• Neleiskite kitiems žmonėms artintis prie darbo vietos.
• Nenukreipkite oro srauto arba įrankio į save ar į kitus asmenis.
• Visomis priemonėmis venkite tiesioginio kontakto su įrankiu tuoj po naudojimo, nes jo paviršius gali būti labai karštas.
• Nelieskite įrankio judančių dalių, kai jis veikia.
• Jokiu būdu neatidarykite ir neperdirbinėkite įrankio arba jo priedų. Visus taisymo darbus turi atlikti tik išmokyti darbuotojai.

KA TURITE DARYTI

• Perskaitykite ir jsisąmoninkite šiame vadove pateikiamą turinį prieš montuodami, eksploatuodami, taisydami, prižiūrėdami šį įrankį ir keisdami jo priedus.
• Reguliuoti arba naudoti šj įrankį turi tik kvalifikuoti ir išmokyti operatoriai.
• Suspaustą orą prijunkite tik kai įranga išjungta.
• Kad įrankis optimaliai veiktų, užtikrinkite, kad žarnų ir jungčių matmenys atitiktų reikalavimus.
• Prieš pradėdami naudoti įrankį patikrinkite jo jungtį ir įsitikinkite, kad suspausto oro žarna nepažeista.
• Prieš prijungdami žarną prie įrankio patikrinkite, ar žarna ir spartaus sujungimo mova yra švarios. Tai atlikite leisdami orui laisvai tekėti per žarną ir spartaus sujungimo movą.
• Prijungiamą priedą pasirinkite ir keiskite pagal vadove pateikiamas instrukcijas, kad išvengtumėte nereikalingo triukšmo.
• Naudokite priedus, kurie tinka atliekamam darbui ir yra suderinami su įrankiu, bei tinkamai juos prijunkite.

Patikrinkite, ar jie naudojami pagal instrukcijas ir ar jie teisingai sumontuoti.

• Prieš kiekvieną naudojimą patikrinkite įrankių ir priedų nusidėvėjimo būklę. Jei reikia, pakeiskite juos.
• Kai keičiate įrankį, atliekate priežiūrą ir kai baigiate darbą, atjunkite suspausto oro jungtį.
• Irankj atjunkite tik kai žarnoje NĚRA slėgio, kad išvengtumėte jos nevaldomų judesių.
  • Darbo vieta visada turi būti tvarkinga.
• Prieš dėdami įrankį ant žemės įsitikinkite, kad jis visiškai sustojo.
• Pneumatinj įrankį laikykite sausoje vietoje.
• Visada pasirūpinkite, kad darbo vieta būtų stabili.
• İtvirtinkite apdorojamą ruošinį spaustuvais arba tvirtinimo įrankiu.
• Naudokite įrankį tik pagal jo numatytają paskirtį. Gamintojas neprisiima jokios atsakomybės dėl pažeidimų, atsiradusių nesilaikant saugos taisyklių arba netinkamai naudojant įrankį.
• Naudokite tik tuos priedus, kurie yra tinkamai naudojamam jrankiui.
• Suspausto oro kokybė turi būti gera, tai reiškia, kad jis turi būti švarus ir sausas – tai geriausiai užtikrinama naudojant oro filtrą. Mes rekomenduojame naudoti visą FRT bloką (filtras, reguliatorius, tepimo įranga). Tepimo įranga turi būti sureguliuota maždaug 3–6 lašai per minutę. Oro žarnos ilgis tarp tepimo įrangos ir įrankio neturi viršyti 6–8 metrų.
• Pneumatiniai įrankia dideles vibracijas. Dėl ilgo naudojimo ir neteisingos padėties gali būti pažeistos rankos, pirštai ir alkūnės. Naudodami gaminį iškart padarykite pertrauką, kai tik pajusite skausmą, dilgčiojimą ar bet kokį kitą nemalonų pojūtį. Jei problema išlieka, prieš tęsdami darbą pasikonsultuokite su gydytoju.

УВАГА:

Atjunkite oro tiekimą, kai atliekate įrankio priežiūrą.

Reguliariai išvalykite ir išdžiovinkite sistemos filtrą ir pneumatinio įrankio oro įleidimo angą.

Sutepkite visas sistemos spartaus atjungimo movas, kad jos nestrigtų.

Kasdien išleiskite kondensatą iš oro filtro ir iš kompresoriaus.

Kad nesusidarytų rūdys ir sumažėtų dėvėjimasis, išvalykite ir sutepkite įrankį po kiekvieno naudojimo.

Reguliariai tikrinkite, ar neatsileido įrankio varžtai / sraigtai arba dalys.

Jei sumažėjo galia: atiduokite įrankį taisyti.

Įrankį reguliuoti arba taisyti gali tik išmokyti ir kvalifikuoti techniniai darbuotojai.

Jei įrankyje yra įrengtas slopintuvas, įsitikinkite, kad šis slopintuvas veikia tinkamai, sugadintą slopintuvą reikia pakeisti.

Įrankiui reikia reguliariai atlikti techninę priežiūrą, kad jis skleistų kuo mažiau triukšmo ir vibracijų.

Jei ruošiatės nenaudoti įrankio ilgesnį laiką, jį reikia sutepti. Ġlašinkite į oro įleidimo angą keletą lašų alyvos, kurios sudėtyje nėra dervų ir rūgščių, ir leiskite įrankiui laisvai veikti keletą sekundžių.

Bent kartą per metus atlikite įrankio techninę priežiūrą.

NAUDOJIMO PASKIRTIS

Naudotojas arba naudotojo darbdavys turi įvertinti konkrečias naudojimo sąlygas, kurios gali susidaryti kiekvieno naudojimo metu.

Niekada nenaudokite įrankio kitaip, nei nustatyta ir paaiškinta šiame vadove.

Gedimams, atsiradusiems nesilaikant šio vadovo nurodymų arba neteisingai naudojant ar taisant įrankį, mūsų garantija niekada nebus taikoma ir mes dėl to neprisiimame atsakomybės. Mes pasiliekame teisę iš anksto nepraneše atlikti techninius patobulinimus.

Šis įrankis yra skirtas tik sandarinimo silikono patronams. Naudojant kitaip rizikos įvertinimą turi atlikti darbdavys / naudotojas.

GALIMI GEDIMAI

Iškart išjunkite jranga, jei išgirdote nejprastą triukšmą arba jei staiga sumažėjo galia. Patikrinkite pneumatinį įrankį ir suspausto oro tiekimo sistemą.

Pneumatinis įrankis

• nepakankamas tepimas
• susidėvėjęs įrankis / priedas, netinkamas naudoti arba sugadintas
• tepalo tiekimas nutrūksta: rezervuaro vamzdelyje yra oro. Atlikite nuorinimo procedūrą

Suspausto oro tiekimo sistema

• nepakankamas kompresoriaus slégis
• slėgio reguliatoriumi nėra nustatytas teisingas slėgio lygis, tinkamas naudojamam įrankiui.
• nesandari jungiamoji žarna arba jungtys (naudokite tefloninę juostą arba sandarinimo pastą)
• nuotėkis pneumatinėje sistemoje
• užsikimšęs filtras arba tepimo jrenginys
• suspausta, pradurta arba per ilga žarna (sumažėjęs slėgis)

ŠALINIMAS

İrankis TURI BÜTI UTILIZUOJAMAS taip, kad neterštu aplinkos ir atitiktu taikomus istatymus.

Jokios garantijos negalioja, jei gedimas atsirado dėl įprasto nusidėvėjimo, perkrovos, įrankiui netinkamo elgesio ar naudojimo. Kad ši garantija būtų taikoma, įrankis turi būti grąžintas pardavėjui neišardytas.

Ši garantija apima dalių keitimą ir darbus 12 mėnesių laikotarpiu nuo pirkimo datos (reikalingas pirkimo įrodymas, pavyzdžiui, sąskaitą arba čekis).

Visi gedimai gali būti pašalinti pakeičiant įrankį arba jį sutaisant, atsižvelgiant į situaciją.

Tepimo pistoletas

Elementas Aprašymas

A Plunžerio rankena

B Oro antgalis

C Gaidukas

D Rezervuaro vamzdelis

E Oro išleidimo vožtuvas

F Užpildymo kamštis

G Išleidžiamasis latakas

H Lankstus išleidžiamasis latakas

I Plunžerio fiksatorius

Prieš prijungdami priedus įsitikinkite, kad kompresorius išjungtas.

Sutepimui skirtas tepalas gali būti žalingas. Perskaitykite su tepalu pateiktas saugos instrukcijas ir naudokite akių ir odos apsaugas.

Naudokite tik tuos priedus ir naudojimo reikmenis, kurie yra skirti naudoti su šiuo įrankiu.

Pasirinkite geriausius įstatomus / tvirtinamus priedus / naudojimo reikmenis, užtikrinančius mažiausią triukšmo lygį ir vibraciją. Pakeiskite juos, jei padidėjo triukšmo lygis ir (arba) vibracija.

Įsitikinkite, kad įstatomas / tvirtinamas įrankis / priedas yra tinkamai įtvirtintas fiksatoriumi, bei įsitikinkite, kad fiksatorius yra geros būklės. Niekada nenaudokite įrankio be fiksatoriaus, nes priedas gali būti išsviestas dideliu greičiu.

Naudokite įstatomą / tvirtinamą priedą / įrankį pagal gamintojo specifikacijas.

PNEUMATINIO IRANKIO NADOJIMAS

Prieš pradėdami naudoti įrankį susipažinkite su darbo vieta ir aplinkine zona.

Visada laikykitės darbo vietos, kurioje dirbate, saugos taisyklių.

Visada tvirtai laikykite jrankj abejomis rankomis.

Dirbant jrankiu operatoriui gali kilti tokie pavojai kaip suspaudimas, smūgiai, karštis, vibracija, jpjovimas, nubrozdinimai ir t. t.: Mūvėkite tinkamas pirštines.

Visi asmenys, naudojantys įrankį, turi būti pajėgūs dirbti su įrankiu dėl jo dydžio, svorio ir galios.

Visada būkite paruošę įrankio sukuriamiems įprastiems / nejprastiems judesiams / jėgoms.

Išlaikykite kūno pusiausvyrą, atsistokite tvirtai ir saugiai.

Jei dingo oro tiekimas, atleiskite svirtelę / paleidiklj.

Naudodami pneumatinj jrankj galite justi diskomforta riešuose, rankose, pečiuose, kakle ir kitose kūno dalyse.

Jei jaučiate tokius simptomus kaip nuolatinis ar pasikartojantis diskomfortas, skausmas, tvinkčiojimas, maudimas, dilgčiojimas, užtirpimas, deginimo pojūtis ar sustingimas: neignoruokite šių įspėjamujų požymių. Nebenaudokite įrankio, pasakykite apie tai savo darbdaviui ir pasikonsultuokite su kvalifikuotu sveikatos specialistu.

TEPIMO PISTOLETO NAUDOJIMAS

Prieš naudodami įrangą įlašinkite kelis lašus alyvos į pneumatinio įrankio oro įleidimo angą (B). Ipilkite tepalo. Galimos trys parinktys: (a) naudojant patroną, (b) užpildant pildymo pompa, (c) užpilant tepalo.

UŽPILDYMAS TEPALU

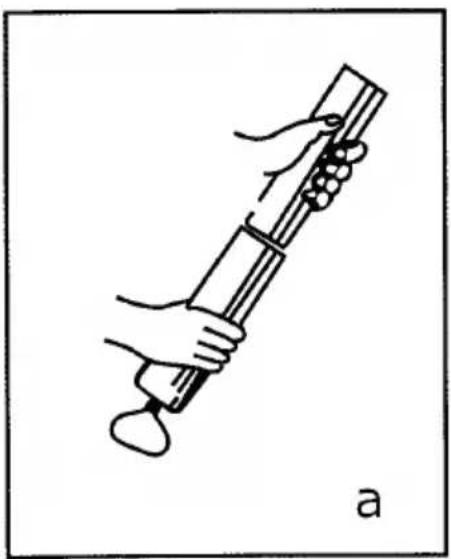

a) Patronas

• Atsukite rezervuaro vamzdelj (D) nuo pistoleto
• Paspauskite fiksatorių (I) ir ištraukite plunžerio rankeną (A) i ištiestą padėti
• Išimkite patrono dugną
• Istatykite patroną i rezervuaro vamzdelj (D): atviras galas turi kontaktuoti su rezervuaro vamzdelio dugnu
• Nuimkite viršutinj patrono dangtelj
• Ipilkite šiek tiek tepalo j karterio dugnine, kur turi būti pritvirtintas patronas
• Priveržkite patroną prie pistoleto korpuso
• Paspauskite fiksatorių (I) ir pastumkite plunžerio rankeną (A) i sutrauktą padėtį

b) Pildymo pompa

• Paspauskite fiksatorių (I) ir ištraukite plunžerio rankeną i ištiestą padėtį
• Prijunkite pildymo pompos vamzdelj prie užpildymo antgalio (F)
• Naudodamiesi pildymo pompa jpilkite tepalo
• Rezervuaro vamzdelis (D) laikomas visiškai užpildytu, kai tepalas ima tekėti atgal pro užpildymo antgalį (F)
• Atjunkite pildymo pompos vamzdelj nuo užpildymo antgalio (F)
• Paspauskite fiksatorių (I) ir pastumkite plunžerio rankeną (A) i sutrauktą padėtį

c) Užpylimas

• Atsukite rezervuaro vamzdelj (D) nuo pistoleto
• Paspauskite fiksatorių (I) ir ištraukite plunžerio rankeną (A) j ištiestą padėtį
• Užpildykite rezervuaro vamzdį tepalu naudodami mentelę.

- Arba paspauskite fiksatorių (I) ir pastumkite plunžerio rankeną j sutrauktą padėtį, įstatykite rezervuaro vamzdelio galvutę j tepalo kanistrą ir iki galo ištraukite plunžerio rankeną j ištiestą padėtį, kad būtų įtrauktas tepalas.

• Ipilkite šiek tiek tepalo j karterio dugnine, kur turi būti pritvirtintas patronas
• Priveržkite patroną prie pistoleto korpuso
• Paspauskite fiksatorių (I) ir pastumkite plunžerio rankeną (A) i sutrauktą padėtį

NAUDOJIMAS

• Užpildykite rezervuaro vamzdelj vadovaudamiesi anksčiau pateiktu aprašymu
• Prie jungties (B) prijunkite suspausto oro tiekimą.
• Paspauskite ir atleiskite gaiduką (C), kad tepalas imtų tekėti. SVARBU: nelaikykite gaiduko nuspausto, nes suprojektuotas mašinos veikimas yra protarpinis.

Jei tepalas neišteka iš vamzdelio, būtina pašalinti rezervuaro vamzdelio viršuje likusj orą.

Tokiu atveju atsukite rezervuaro vamzdelj 1 arba 1 ir 1/2 pasukimo. Kelis kartus ištraukite ir vėl sustumkite plunžerio rankeną (A). Tada iki galo įstumkite plunžerio strypą. Kelis kartus paspauskite oro vožtuvą, kad būtų išleistas oras.
