BRUKSANVISNING G-911 Abac

• Eftersom den här bruksanvisningen hänvisar till internationella standarder rekommenderar vi att du tidigare fått information om lokala säkerhetsbestämmelser och ser till att de följs.
• Tryckluft är en potentiellt kraftfull strömkälla, var därför extremt försiktig när du använder kompressorn eller tillbehörssatsen.
• Användning av tryckluft kräver att man vet om och ser till gällande regler.
• Tillåt inte oövervakad användning av icke-erfaren personal. Håll barn och djur borta från arbetsområdet.
• Antag en stabil position för att använda verktyget korrekt och greppa det ordentligt.
• En oavsiktlig och oväntad rörelse med verktyget kan utgöra en allvarlig fara.
• Använd inte verktygen i lokaler där det är explosionsrisk, eller där det finns dammavlagringar, gasledningar eller elektriska ledningar.
• Använd endast verktyget i en lämpligt ventilerad omgivning.
• Var särskilt uppmärksam på bearbetade material som är mycket brandfarliga eller för en potentiell explosion orsakad av dem.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

• Använd inte utrustningen utan nödvändiga säkerhetsanordningar.
• Håll aldrig i verktyget i tryckluftsslangen när du bär det.
• Låt inte andra människor närma sig arbetsområdet.
• Rikta inte luftstrålen eller verktyget i riktning mot dig själv eller mot en tredje part.
• Undvik direktkontakt med verktyget som använts direkt efter att ha använt det, eftersom dess yta kan vara väldigt het.
• Rör inte verktygets rörliga delar under driften.
• Öppna eller modifiera inte verktyget eller dess tillbehör på något sätt. Alla reparationer ska utföras av utbildad personal.

DET BÖR DU GÖRA

• Läs och förstå innehållet i den här bruksanvisningen innan du installerar, använder, reparerar, underhåller, byter tillbehör på det här verktyget.
• Endast kvalificerade och utbildade operatörer bör installera, justera eller använda verktyget.
• Anslut tryckluft först när utrustningen är avstängd.
• För bästa möjliga verktygsprestanda, se till att slang- och anslutningsstorlekarna är de som krävs.
• Innan verktyget startas, kontrollera anslutningen och kontrollera att tryckluftslangen inte är skadad.
• Kontrollera att slangen och snabbkopplaren är rena innan slangen ansluts till verktyget. Gör detta genom att läta luft flöda fritt genom slang och snabbkopplare.
• Välj och byt ut det anslutna tillbehöret enligt instruktionerna i bruksanvisningen för att förhindra onödigt buller.

SE

• Använd tillbehör som är lämpliga för användningen och som överensstämmer med enheten, och anslut dem ordentligt. Kontrollera att de används enligt instruktionerna och att de är korrekt monterade.
• Kontrollera slitage på verktyg och tillbehör före varje användning. Byt ut dem vid behov.
• Koppla bort tryckluftsanslutningen vid byte av verktyg, under underhållsarbeten och vid avslutad drift.
• Koppla loss verktyget endast när slangen är INTE trycksatt för att undvika okontrollerad rörelse.
  • Håll arbetsområdet rent.
• Se till att verktyget har stannat helt innan du lägger det på marken
• Förvara det pneumatiska verktyget rengjort och på ett torrt ställe
• Kontrollera alltid att arbetsstationen är stabil.
• Håll fast delen du arbetar på ordentligt med en klämma eller ett fixeringsverktyg.
• Använd verktyget endast för den ursprungliga användningen. Tillverkaren avstår från ansvar för skador som uppstår på grund av att säkerhetsbestämmelserna inte följs eller för missbruk av verktyget.
• Använd endast tillbehör som är lämpliga för det verktyg som används.
• Kvaliteten på den komprimerade luften måste vara bra, vilket betyder att den är ren och torr. Detta försäkras bäst med hjälp av ett luftfilter. Vi rekommenderar användning av en komplett luftberedningsenhet (FRL). Oljakällan måste justeras till ca. 3 till 6 droppar per minut. Luftslangen mellan oljekällan och verktyget bör aldrig överstiga en längd på 6 till 8 meter.
• Pneumatiska verktyg genererar vibrationer. Lång användning och fel hållning kan skada händer, fingrar och armbågar. Stoppa omedelbart verktyget så fort du känner smärta, en stickande känsla eller något annan symptom. Om problemet kvarstår, träffa en läkare innan du återupptar ditt arbete.

VAROITUS:

Koppla bort lufttillförseln då verktyget underhålls.

Rengör och torka regelbundet systemets filter och det pneumatiska verktygets luftintagsöppning.

Smörj alla systemets snabbkopplingar för att förhindra att de fastnar.

Töm kondensering från luftfiltret och från kompressorn dagligen.

För att undvika rostbildning och för att minimera slitage, rengör och smörj verktyget efter varje användning.

Kontrollera verktyget regelbundet på lösa bultar/skruvar eller delar.

Vid strömförlust: låt reparera verktyget.

Endast utbildade och kvalificerade ingenjörer får ändra eller reparera verktyget.

Om verktyget är utrustat med ljuddämpare, se till att ljuddämparen fungerar som den ska, en skadad ljuddämpare måste bytas ut.

Verktyget bör underhållas regelbundet för att minimera buller och vibrationer.

Om du inte tänker använda verktyget under en längre tid måste det oljas. Vänligen fyll på några droppar av harts och syrafri olja i luftintaget och kör enskilt verktyget i några sekunder.

Underhåll verktyget åtminstone årligen.

AVSEDD ANVÄNDNING

Användaren eller användarens arbetsgivare ska bedöma den specifika nötningen som kan följa varje användning.

Använd aldrig verktyget på ett annat sätt än verktyget är konstruerat för, och som förklaras i den här bruksanvisningen.

Skador till följd av att du inte följer denna bruksanvisning, eller som orsakats av felaktig användning eller felaktiga reparationer, omfattas aldrig av vår garanti och vi ansvarar inte för dem. Vi förbehåller oss rätten till tekniska förbättringar utan tidigare meddelande.

Detta verktyg är endast utformat för silikontätningspatroner. Om det används på annat sätt måste en riskbedömning göras av arbetsgivaren/användaren.

MÖJLIGA FEL

Stäng omedelbart av utrustningen om du hör ovanligt buller, eller om ett plötsligt strömavbrott inträffar. Kontrollera det pneumatiska verktyget och försörjningssystemet för tryckluft.

Pneumatiskt verktyg

• smörjningen är otillräcklig
• slitet verktyg/tillbehör, inte lämpligt för användning, eller felaktigt
• smörjmedelsflödet är avbrutet: luft inuti behållarens rör. Följ avluftningsförfarandet

Försörjningssystemet för tryckluft

• kompressortrycket är otillräckligt
• tryckregulatorn är inte inställd på rätt trycknivå, lämplig för verktyget som används.
• Det finns ett läckage från anslutningsslangen eller från anslutningarna (använd Teflontejp eller tätningsmassa)
• läckage i det pneumatiska systemet
• filter eller smörjare tandad
• slangen är krossad, genomborrad eller för lång (tryckförlust)

BORTSKAFFNING

Verktyget SKA BORTSKAFFAS för att inte förorena miljön och i enlighet med gällande lagar.

Garantin avslås uttryckligen i händelse av skador som uppstår på grund av regelbundet slitage, överbelastning, hantering eller användning som inte är lämplig för verktyget. För att denna garanti ska kunna tillämpas ska verktyget inte demonteras när det återförs till din återförsäljare.

Denna garanti täcker ersatta delar och arbetskraft under 12 månader från inköpsdatumet (ett inköpsbevis som faktura eller kvitto krävs).

Eventuella defekter kan avlägsnas genom att byta ut verktyget eller reparera det, beroende på situationen.

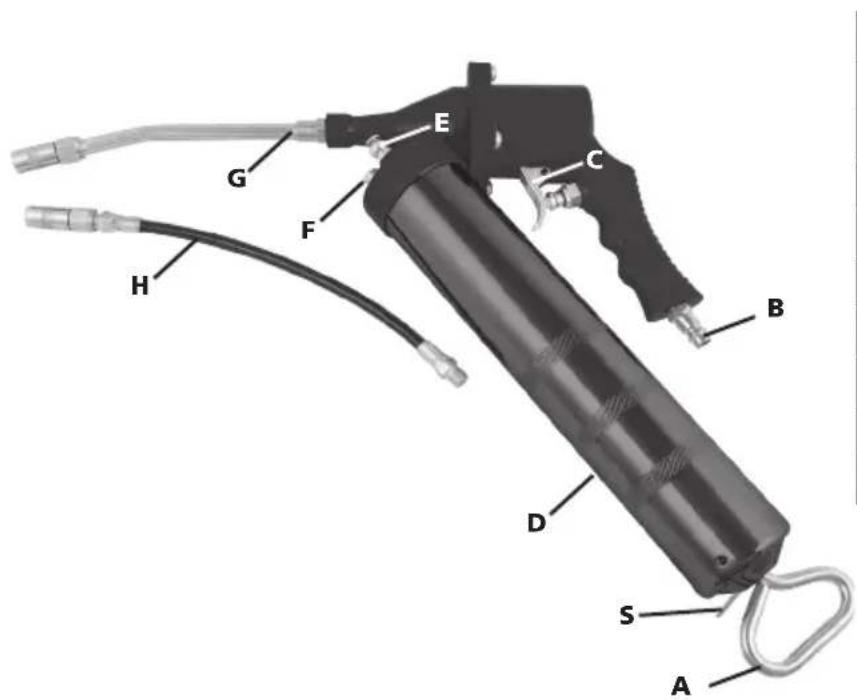

Smörjpistol

Punkt Beskrivning

A Kolvhandtag

B Luftkoppling

C Utlösare

D Behållartub

E Avluftningsventil

F Påfyllningsplugg

G Pip

H Flexibel pip

S Kolvens låsplatta

Kontrollera att kompressorn är avstängd före anslutning av tillbehör.

Smörjmedlet kan vara skadligt. Läs säkerhetsinstruktionerna som är fästa på smörjmedlet och använd skydd för ögon och mun.

Använd endast tillbehör och förbrukningsmaterial som är konstruerade för användning med detta verktyg.

Välj de bästa tillgängliga infogade/monterade tillbehören/förbrukningsmaterialen för lägsta möjliga ljudnivå och vibration. Byt ut dem vid ökad ljudnivå och/eller vibration.

Se till att det infogade/monterade verktyget/tillbehöret hålls i ordentligt av hållaren och se till att hållaren är i gott skick. Använd aldrig verktyget utan en hållare eftersom det kan orsaka projektiler med hög hastighet.

Använd det infogade/monterade tillbehöret/verktyget enligt tillverkarens specifikationer.

ANVÄNDNING AV PNEUMATISKA VERKTYG

Se till att du är bekant med arbetsplatsen och omgivningen innan du börjar använda verktyget.

Följ alltid säkerhetsbestämmelserna för det arbetsområde du arbetar i.

Håll alltid verktyget med båda händerna.

Vid användning av verktyget kan operatören utsättas för faror som krossning, stötar, värme, vibrationer, skärsår, skrubbsår, etc: Ha på dig lämpliga handskar.

Den som hanterar verktyget måste kunna hantera verktygets storlek, vikt och effekt.

Var alltid förberedd på normala/onormala rörelser/krafter som genereras av verktyget.

Håll din kropp i balans, placera fötterna stadigt och säkert.

Vid avbrott i lufttillförseln, släpp spaken/avtryckaren.

När du använder ett elverktyg kan du uppleva obehag i dina händer, armar, axlar, nacke och andra kroppsdelar.

Om du upplever ihärdiga eller återkommande symtom som obehag, smärta, bankande, värk, stickningar, domningar, brännande känsla eller stelhet: Ignorera inte dessa varningstecken. Sluta använda verktyget, berätta för din arbetsgivare och kontakta kvalificerad sjukvårdspersonal.

ANVÄNDA SMÖRJPISTOLEN

Innan du använder utrustningen, sätt några oljedroppar i luftintagsöppningen (B) på det pneumatiska verktyget. Ladda fettet. Tre alternativ finns: (a) använda patron, b) fylla med påfyllningspump, (c) fyllning med bulkfett.

PÅFYLLNING MED FETT

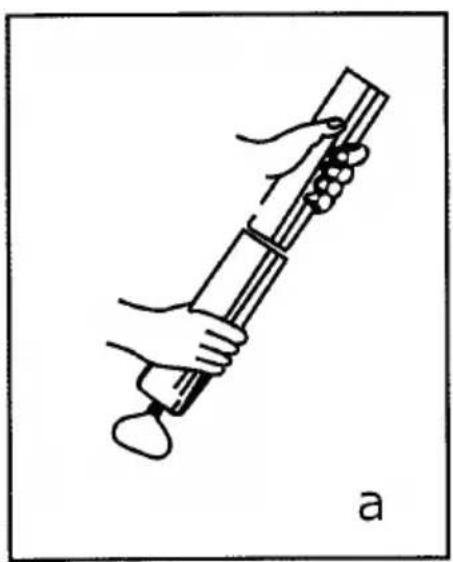

a) Patron

• Skruva loss behållarens rör (D) från pistolen
• Tryck på låsplattan (I) och dra kolvhandtaget (A) till en helt utdragen position
• Ta bort patronens botten
• Ta bort patronens övre skydd
• Fyll på lite fett med pistolsumpen där patronen måste dras åt
• Dra åt patronen på pistolstommen
• Tryck låsplattan (I) och tryck kolvhandtaget (A) till helt indraget läge

- För in patronens insida i behållartuben (D): den öppna änden måste vara i kontakt med botten av behållartuben

b) Påfyllnigspump

• Tryck låsplattan (I) och dra kolvhandtaget till helt utdraget läge
• Anslut röret från påfyllningspumpen med påfyllningsuttaget (F)
• Använd påfyllningspumpen för att ladda fettet
• Behållaretuben (D) är helt fylld med fett när fettet börjar rinna ut från påfyllningsuttaget (F)
• Frånkoppla påfyllningsröret från uttaget (F)
• Tryck läsplattan (I) och tryck kolvhandtaget (A) till helt indraget läge

c) Bulkfyllning

• Skruva loss behållarens rör (D) från pistolen
• Tryck låsplattan (I) och dra kolvhandtaget (A) till helt utdraget läge
• Fyll behållartuben med fett med hjälp av en spatel.

- I annat fall tryck på läsplattan (I) och tryck kolvhandtaget till helt indraget läge, för in behållartubens huvud i fettbehållaren och dra i kolvhandtaget till helt utdraget läge för att dra av fettet.

• Fyll på lite fett med pistolsumpen där patronen måste dras åt
• Dra åt patronen på pistolstommen
• Tryck låsplattan (I) och tryck kolvhandtaget (A) till helt indraget läge

FUNGERAR

• Fyll behållartuben enligt föregående beskrivning
• Anslut tryckluftskällan till inloppet (B)
• Tryck och håll utlösaren (C) nedtryckt för att låta fettet flöda. VIKTIGT: håll inte utlösaren nedtryckt, maskinen är utformad för att fungera intermittent.

Om fettet inte rinner ut ur röret är det nödvändigt att ta bort luften som fångats inuti behållartubens övre sida. Skruva i detta fall loss behållaretuben 1 eller 1 1/2 varv. Flytta många gånger kolvhandtaget (A) till utdraget och indraget läge. Tryck sedan kolvstången helt och hållet in. Tryck luftventilen flera gånger för att avlufta.
