BRUKSANVISNING G-911 Abac

NO Smørepistol - Instruksjoner

SE Smörjpistol - Bruksanvisning

• Siden denne håndboken viser til internasjonale standarder, anbefaler vi å først hente inn informasjon om lokale sikkerhetsforskrifter for å sikre at de følges.
• Trykkluft er en potensielt kraftig kraftkilde, derfor bør det utvises ekstrem varsomhet ved bruk av kompressor eller tilbehørssett.
• Bruk av trykkluft krever kjennskap og etterfølgelse av gjeldende forskrifter.
• Ikke tillat bruk av uerfarent personell. Hold barn og dyr unna arbeidsområdet.
• Innta en stabil stilling og et godt grep när verktöyet skal brukes.
• Ufrivillig og uforventet bevegelse av verktøyet kan være svært farlig.
• Ikke bruk verktøyene på områder som har en potensielt eksplosiv atmosfære, eller der det er høy støvforekomst, gassrør eller elektriske kanaler.
• Verktøyet skal kun brukes i et egnet ventilert miljø.
• Utvis særskilt oppmerksomhet for behandlede materialer som er lett antennelige eller eksplosive.

GENERELLE SIKKERHETSFORSKRIFTER

• Ikke bruk utstyret uten nødvendige sikkerhetsenheter.
• Aldri hold verktøyet etter trykkluftsslangen når du bærer det.
• Hold andre personer unna arbeidsområdet.
• Ikke sikt luftstrålen eller verktøyet i retning deg eller andre.
• Unngå all direkte kontakt med verktøyet umiddelbart etter bruk, ettersom overflaten kan bli svært varm.
• Ikke ta på utstyrets bevegelige deler under bruk.
• Ikke åpne eller endre på verktøyet eller tilbehøret. Reparasjoner skal bare utføres av opplært personell.

DETTE B∅R DU GJ∅RE

• Les og forstå innholdet av denne håndboken før installasjon, bruk, reparasjon, vedlikehold og endring av verktøyets tilbehør.
• Bare kvalifiserte og opplærte operatører skal installere, justere eller bruke verktøyet.
• Trykkluft skal bare kobles til när utstyret er stengt ned.
• For optimal ytelse bør en sikre at det brukes riktig slange- og tilkoblingsstørrelse.
• Før verktøyet startes opp, skal det sjekkes at det ikke er skade på tilkoblingen og trykkluftslangen.
• Før slangen kobles til verktøyet skal det sjekkes at både slangen og hurtigkopleren er ren. Dette gjøres ved å la luften strømme fritt gjennom slangen og hurtigkopleren.
• Velg og erstatt det aktive tilbehøret i henhold til instruksjonene i håndboken for å unngå unødvendig støy.
• Bruk tilbehør som er egnet for bruksområdet og samsvarer med enheten, og koble dem til skikkelig. Kontroller at de brukes etter instruksjonene og at de er riktig installert.
• Kontroller slitasjestatusen på verktøyet og tilbehøret før hver bruk. Erstatt dem hvis nødvendig.

NO

• Koble fra lufttrykk-tilkoblingen ved utskiftning av verktøy, vedlikeholdsoperasjoner og etter ferdig arbeid.
• Bare koble fra verktøyet når det IKKE er trykk i slangen for å unngå ukontrollert bevegelse.
• Hold arbeidsområdet ryddig.
  • Pass på at verktøyet har stoppet helt opp før du legger det på bakken
• Oppbevar trykkluftverktøyet på et rent og tørt sted
• Arbeidsstasjonen må alltid holdes stödig.
• Hold godt fast i arbeidsstykket med en klemme eller festeverktøy.
• Bare bruk verktøyet på dets tiltenkte bruksområder. Produsenten tar ikke ansvar for skader som oppstår som følge av manglende etterfølgelse av sikkerhetsforskrifter eller feilaktig bruk av verktøyet.
• Bare bruk tilbehør som er tilpasset verktøyet som brukes.
• Kvaliteten på trykkluften må være bra, med andre ord ren og tørr, som best sikres ved bruk av et luftfilter. Vi anbefaler å bruke en komplett FRL-enhet (filter, regulator, smøreapparat). Smøreren må justeres til omtrent 3 til 6 små dråper i minuttet. Luftslangen mellom smøreren og verktøyet må aldri overskride en lengde på 6 til 8 meter.
• Trykluftsværktøj skaber vibrationer. En forlænget brug og en forkert arbejdsstilling kan skade hænder, fingre og albuer. Indstil øjeblikkeligt brugen af produktet, så snart du føler smerte, snurrende fornemmelser eller andre forstyrrelser. Hvis problemet varer ved, skal du konsultere en læge, før du genoptager arbejdet Langvarig bruk og dårlig positur kan føre til skader på hender, fingre og albuer. Ta umiddelbar pause fra å bruke produktet så snart du føler smerter, kriblende følelser eller andre forstyrrelser. Oppsøk lege før du fortsetter arbeidet dersom problemet vedvarer.

FÖRSIKTIGHET:

Koble fra luftforsyningen under vedlikehold av verktøyet.

Rengjør og tørk filteret i systemet og lufttrykkverktøyets luftinntak regelmessig.

Smør hurtigskillekoplinger på systemet slik at det ikke kiler seg fast.

Drener vekk kondensen fra luftfilteret og kompressoren på daglig basis.

Rengjør og smør verktøyet hver gang etter bruk for å unngå rustdannelse og minimere slitasje.

Kontroller verktøyet regelmessig etter løse bolter/skruer eller deler.

Ved krafttap: reparer verktöyet.

Bare opplærte og kvalifiserte fagpersoner kan justere eller reparere verktøyet.

Verktøyet skal vedlikeholdes regelmessig for å minimere utslippet av støy og vibrasjoner som oppstår.

Hvis du ikke planlegger å bruke verktøyet i løpet av en lenger tidsperiode må det smøres. Påfør noen små dråper harpiks- og syrefri olje i luftinntaket og la verktøyet gå fritt for et par sekunder.

Vedlikehold verktöyet minst én gang i året.

TILTENKT BRUK

Brukeren eller brukerens arbeidsgiver skal vurdere den bestemte bruken som kan være til stede som følge av hver bruk.

Aldri bruk verktøyet for andre bruksområder enn det er tiltenkt for, og som beskrevet i denne håndboken.

Skader som en konsekvens av å ikke følge denne håndboken, eller som forårsaket av feilaktig bruk eller reparasjoner, vil aldri dekkes av garantien vår og vi påtar oss intet ansvar for det. Vi forbeholder oss retten om tekniske forbedringer, uten forvarsel.

Dette verktøyet er kun beregnet for å bruke patroner med silikontetningsmasse. Ved bruk på andre områder må en risikovurdering tas av arbeidsgiver/bruker.

MULIGE FEIL

Steng umiddelbart ned utstyret hvis du hører uvanlige lyder, eller hvis kraften plutselig faller. Kontroller trykkluftverktøyet og tilførselssystemet for trykkluften.

Trykkluftverktøy

• smøring er utilstrekkelig
• slitt verktøy/tilbehør, uegnet for bruk eller defekt
• smøremiddelstrømmen blir avbrutt: det er luft i beholdertuben. Følg lufteprosedyren

Tilførselssystem for trykkluft

• kompressortrykk er utilstrekkelig
  – trykkregulator er ikke satt til riktig trykknivå for verktøyet som brukes.
• Det er en lekkasje fra tilkoblingsslangen eller tilkoblingene (tett igjen med teflontape eller fugemasse)
  – lekkasjer i trykkluftsystemet
• filter eller smøreapparat er tett
  – slangen er skvist, punktert eller for lang (trykktap)

AVHENDING

Verktøyet MÅ AVFALLSHÄNDTERES på en måte som ikke skader miljøet og som er i samsvar med gjeldende regelverk.

Garantier blir uttrykkelig opphevet dersom skader oppstår fra slitasje, overbelastning, håndtering eller uegnet bruk av verktøyet. Denne garantien gjelder ikke hvis verktøyet demonteres när det leveres til forhandleren.

Denne garantien gjelder utbyttede deler og arbeid i en 12-månedersperiode etter kjøpsdato (et bevis på kjøp som en faktura eller kvittering er nødvendig).

Defekter kan fjernes ved å erstatte verktøyet eller reparere det som nødvendig.

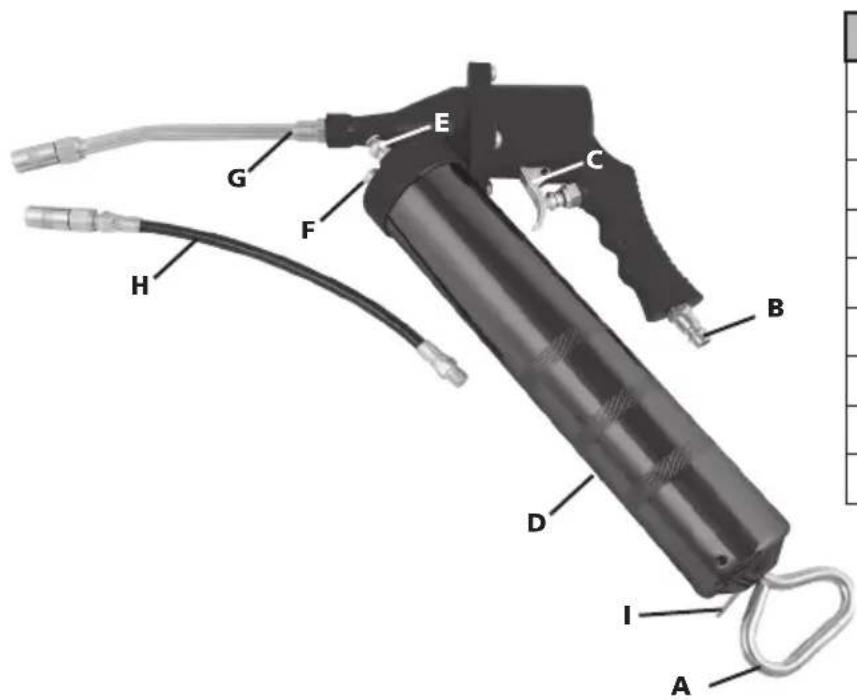

Smørepistol

Smørefettet kan være skadelig. Les sikkerhetsinstruksjonene som følger med smørefettet. Bruk verneutstyr som beskytter øyne og hud.

Bare bruk tilbehør og forbruksvarer som er utformet for bruk av dette verktøyet.

Velg det beste tilgjengelige innsatte/monterte tilbehøret/forbruksvarene for lavest mulig støynivå og vibrasjon. Bytt dem ut hvis støy- og/eller vibrasjonsnivået øker.

Pass på at det innsatte/monterte verktøyet/tilbehøret holdes skikkelig av låsesplinten og at låsesplinten er i god stand. Aldri bruk verktøyet uten en låsesplint da dette kan føre til høyhastighetsprosjektiler.

Bruk det innsatte/monterte tilbehøret/verktøyet i henhold til produsentens spesifikasjoner.

BRUKE ET LUFTTRYKKVERKT∅Y

Før du begynner å bruke verktøyet må du påse at du er kjent med arbeidsplassen og omgivelsene.

Alltid følg sikkerhetsforskriftene for arbeidsområdet du jobber i.

Hold alltid godt fast i verktøyet med begge hender.

Under bruk av verktøyet kan operatøren bli utsatt for farer som knusing, slag, hete, vibrasjoner, kutt, skrubbing, osv.: Bruk egnede hansker.

Folk som bruker verktøyet må kunne håndtere størrelsen, vekten og kraften til verktøyet.

Vær alltid forberedt på normale/unormale bevegelser/krefter som verktøyet generer.

Hold kroppen i balanse, plasser bena godt på bakken.

Hvis lufttilførselen forstyrres, slipp spaken/utlöseren.

Når du bruker et elektroverktøy kan du oppleve ubehag i hender, armer, skuldre, nakke og andre deler av kroppen.

Hvis du oppdager symptomer som vedvarende eller tilbakevendende ubehag, smerte, banking, verking, kribling, følelsesløshet, brennende følelse eller stivhet: Ikke ignorer disse faresignalene. Stopp å bruke verktøyet, snakk med arbeidsgiveren din og konsulter med kvalifisert helsepersonell.

BRUKE SM∅REPISTOLEN

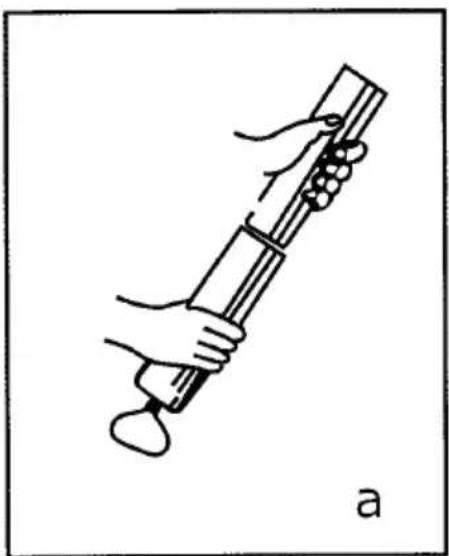

Før du tar utstyret i bruk, drypp litt olje inn i åpningen til luftinntaket (B) til det pneumatiske verktøyet. Fyll i fett. Du kan gjøre dette på tre måter: (a) ved å bruke en patron, b) fylle på med fyllepumpen, (c) fylle på fett i løs vekt.

NO

• Skru løs beholderrøret (D) fra pistolen
• Trykk på låseplaten (I) og dra stempelhåndtaket (A) så langt ut som mulig
• Fjern bunnen på patronen
• Sett patronen inn i beholderrøret (D): den åpne enden må være i kontakt med bunnen av beholderrøret
• Fjern det øvre dekselet på patronen
• Fyll bunnen av pistolen med noe fett hvis patronen må strammes til
• Stram til patronen på pistolkroppen
• Trykk på läseplaten (I) og skyv stempelhåndtaket (A) helt inn

b) Påfyllingspumpe

• Trykk på låseplaten (I) og dra stempelhåndtaket (A) så langt ut som mulig
• Koble til røret fra påfyllingspumpen til påfyllingshullet (F)
• Betjen påfyllingspumpen for å fylle på fett
• Når beholderrøret (D) er helt fylt vil fettet begynne å tyte yt av påfyllingshullet (F)
• Koble røret fra påfyllingspumpen fra påfyllingshullet (F)
• Trykk på läseplaten (I) og skyv stempelhändtaket (A) helt inn

c) Fylle på fett i løs vekt

• Skru løs beholderrøret (D) fra pistolen
• Trykk ut låseplaten (I) og trekk ut stempelhåndtaket (A) så langt ut som mulig
• Bruk en spatel for å fylle på fett for hånd.

- Et annet alternativ er å trykke låseplaten (I) og stempelhåndtaket helt inn, og deretter føre beholderrørets tupp ned i fettbeholderen. Nå kan du trekke stempelhåndtaket helt ut for å suge opp fettet.

• Fyll bunnen av pistolen med noe fett hvis patronen må strammes til
• Stram til patronen på pistolkroppen
• Trykk på läseplaten (I) og skyv stempelhåndtaket (A) helt inn

BETJENING

• Fyll beholderrøret i henhold til beskrivelsene gitt tidligere
• Koble til trykkluftforsyningen til inntaket (B)
• Trykk inn og slipp opp avtrekkeren (C) for å kontrollere fettstrømmen. VIKTIG: ikke hold avtrekkeren trykket inn. Maskinen er utviklet for å komme med regelmessige støt.

For å gjøre dette må du løsne beholderrøret litt, ved å dreie røret en til halvannen gang. Beveg stempelhåndtaket ut og inn flere ganger for å få ut luften. Deretter kan du skyve stempelstangen helt inn. Trykk på luftventilen flere ganger slik at all luften slipper ut.
