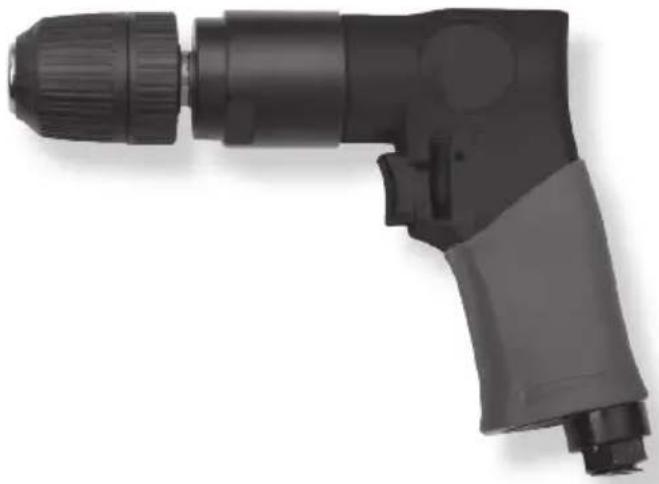

G-190 - Urbjmašīna Abac - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA G-190 Abac

• Tā kā šajā rokasgrāmatā ir saistība ar starptautiskajiem standartiem, ieteicams vispirms saņemt informāciju par valsts drošības normatīviem un tos noteikti ievērot.
• Saspiests gaiss ir potenciāls spēcīgas jaudas avots, tādēļ rīkojieties īpaši piesardzīgi, lietojot kompresoru vai piederumu komplektu.
• Saspiesta gaisa izmantošanai ir nepieciešamas zināšanas un visu valstī spēkā esošo likumu ievērošana.
• Neļaujiet darbarīkus izmantot nepieredzējušiem darbiniekiem. Nodrošiniet, lai darba vietas zonā neatrastos bērni vai dzīvnieki.
• Nostājieties stabilā stāvoklī, lai pareizi izmantotu darbarīku, un stingri turiet darbarīku.
• Nejauša un neparedzēta darbarīka kustība var radīt bīstamu apdraudējumu.
• Neizmantojiet darbarikus vietas, kuras ir spradzienbīstama vide vai kuras ir uzrājušies puteklī un kuras ir uzstāditas gāzes caurules vai elektropārvades līnijas.
• Lietojiet darbarīku tikai vietās ar atbilstošu ventilāciju.
• Pievērsiet īpašu uzmanību tādu materiālu apstrādei, kas ir ārkārtīgi viegli uzliesmojoši vai kuri var radīt sprādzienbīstamību.
• Nemiet vērā, ka neatbilstoša sastāva apstrādājamais materiāls vai slikta lietojamo piederumu kvalitāte var izraisīt skaidu un fragmentu izsviešanas draudus.
• Sargieties no dzirkstelēm un mehanizētās apstrādes izdedžiem.
• Darbariki ar rotējošām detaļām un to piederumiem var iekerties un samezglot gumijas cimdus vai cimdus ar metāla škiedru apdari. Tādēļ, valkājot šādus cimdus, rīkojieties īpaši piesardzīgi.

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

• Neizmantojiet aprīkojumu bez vajadzīgajām drošības ierīcēm.
• Nekādā gadījumā nesatveriet darbarīku aiz gaisa šlūtenes, lai to pārnēsātu.
• Nelaujiet citiem tuvoties darba vietai.
• Nevērsiet gaisa strūklu vai darbarīku pret sevi vai pret citiem.
• Nekādā gadījumā nepieskarieties darbarikam uzreiz pēc tā lietošanas, jo darbarika virsma var būt loti karsta.
• Lietojot aprīkojumu, nepieskrieties tā kustīgajām detaļām.
• Neatveriet darbarīku vai tā piederumus un nepārveidojiet tos. Jebkuru remontu drīkst veikt tikai apmācīti darbinieki.
• Ja apstrādājat metālu, grieziet to tā, lai neradītu apdraudējumu sev vai citiem.

WHAT YOU SHOULD DO

• Izlasiet un izprotiet šis rokasgrāmatas saturu, pirms iestatīt, lietot, remontēt, apkopt vai mainīt ši darbarika piederumus.
• Tikai kvalificēti un apmācīti operatori drīkst uzstādīt, regulēt vai izmantot darbarīku.
• Pieslēdziet saspiestā gaisa avotu tikai tad, kad aprīkojums ir izslēgts.
• Lai darbarīks darbotos kā paredzēts, pārliecinieties, ka šlūtenes un savienojuma izmērs ir pareizs.

• Pirms ieslēdzat darbarīku, pārbaudiet tā savienojumu un pārliecinieties, ka saspiestā gaisa šlūtene nav bojāta.

• Pirms pievienot šlūteni darbarikam, pārbaudiet, vai šlūtene un ātrais savienotājs ir tīrs. Veiciet šo pārbaudi, laujot gaisam brīvi cirkulēt cauri šlūtenei un ātrajam savienotājam.

• Izvēlieties un nomainiet attiecīgo piederumu saskaņā ar norādījumiem rokasgrāmatā, lai nepieļautu nevajadzīgu troksni.
• Lietojiet piederumus, kas ir piemēroti veicamajam darbam un ierīcei, un pievienojiet tos pareizi. Nodrošiniet, lai piederumi tiktu izmantoti saskaņā ar norādījumiem un tiktu uzstādīti pareizi.
• Pārbaudiet darbarīku un piederumu nolietojuma stāvokli pirms katras lietošanas. Nomainiet tos, ja nepieciešams.
• Darbarika nomaiñas gadijumā, veicot apkopi un beidzot darbu, vienmēr atvienojiet saspiestā gaisa avotu.
• Atvienojiet darbarīku tikai tad, ja šlūtenē NAV spiediena, lai nepieļautu nevadāmu kustību.
  • Uzturiet darba vietu tīru.
• Pārliecinieties, ka darbarīks ir pilnībā apstājies, pirms to noliekat uz zemes.
• Uzglabājiet pneimatisko darbarīku tīrā un sausā vietā.
• Vienmēr pārliecinieties, ka darba vieta ir sagatavota darbam.
• Stingri turiet sagatavi ar skavu vai fiksācijas darbarīku.
• Izmantojiet darbarīku tikai paredzētajam mērķim. Ražotājs neuzņemsies nekādu atbildību par bojājumiem, kas radušies, neievērojot drošības noteikumus vai nepareizi lietojot darbarīku.
• Izmantojiet tikai šim darbarikam piemērotus piederumus.
• Saspiestā gaisa kvalitātei jābūt augstai, proti, gaisam jābūt tīram un sausam, un to vislabāk spēj nodrošināt gaisa filtrs. leteicams izmantot pilnīgu FRL (filtrs, regulators, eļļnīca) sistēmu Eļļnīca jānoregulē apm. 3 līdz 6 pilienu pievadei minūtē. Starp eļļnīcu un darbarīku esošās gaisa šļūtenes garums nedrīkst pārsniegt 6 līdz 8 metrus.
• Pneimatiskais darbarīks rada vibrāciju. Ilgstoša darbarīka izmantošana un nepareiza stāja var negatīvi ietekmēt rokas, pirkstus un elkoņus. Nekavējoties apturiet darbarīku, ja sajūtat sāpes, tirpas vai citu diskomfortu. Ja problēmu neizdodas novērst, pirms darba atsākšanas sazinieties ar ārstu.

TÄHELEPANU:

Uzmanīgi izlasiet rokasgrāmatā sniegto informāciju, lai nodrošinātu SAVU DROŠĪBU un NEPIEļAUTU APRĪKOJUMA PROBLĒMAS.

BISTAMI! Norāda tūlītēju bīstamības situāciju, kuru nenovēršot tiks gūtas smagas vai nāvējošas traumas.

BRĪDINĀJUMS! Norāda iespējami bīstamu situāciju, kuru nenovēršot var tikt gūtas nāvējošas vai smagas traumas.

BRĪDINĀJUMS! Norāda svarīgu informāciju operatoram.

3.2.1 Atvienojiet gaisa padevi no darbarika (1).
3.2.2 Pārbaudiet, vai patrona nav bojāta un vai tajā nav netīrumu.
3.2.3 levietojiet pareizo darbarīku un noblokējiet, pagriežot patronas priekšgalu, kamēr turat tās iekšējo gredzenu (2).
3.2.2 Pārbaudiet, vai vārpsta ir uzstādīta pareizi un noblokēta (2).

BRĪDINĀJUMS! PĀRBAUDIET UN NOMAINIET BOJĀTAS VAI NOLIETOTAS DARBARĪKA DALAS. DROŠĪBAS BRĪDINĀJUMU ETIKEYTES IR JĀNOMAINA, JA TĀS KLŪST NESALASĀMAS.

3.2.3 Pievienojiet gaisa padevi darbarikam (3).
3.2.4 Piespiediet mēlīti uz dažām sekundēm un pārbaudiet, vai patrona griežas, neradot neparastas vibrācijas. Neizmantojiet instrumentu, ja tās tiek novērotas (4).

1

4.1 Darbariku ieteicams ieejlot pirms katras lietošanas reizes (skatiet 6. sadaļu) (1).
4.2 Gaisa padeves pievienošana, izmantojot átro savienojumu (2).
4.3 Noregulējiet darba spiedienu, lai tas būtu darbarīka norādītajā darba spiediena diapazonā (3).
4.4 Nepārslogojiet darbarīku Urbšanai/griešanās kustībai ir jābūt vienmērīgai, bez noslogojuma/blokēšanas.
4.5 Lai pārslēgtu griešanās virzienu pulksteņa rādītāju kustības virzienā vai pretēji tam, nospiediet F/R pogu darbarīka kreisajā sānā (4).
4.6 Nomainiet urbi, kad tas ir kluvis neefektīvs, lai nepieļautu nopietnus bojājumus.

BRĪDINĀJUMS! nepārsniedziet 6,3 bar vērtību (0,63 Mpa)

1

OIL

5.1 Atvienojiet gaisa padevi no darbarīka pirms tā ellošanas (1).
5.2 lepiliniet dažus darbarika ellas pilienus gaisa ieplūdes atverē.

Novietojiet darbarīku ar gaisa ieplūdes savienotāju uz augšu un iepiliniet darbarīka ellas pilienu gaisa ieplūdes atverē. Neizmantojiet tīrīšanas ellu vai piedevas. Sāciet darbarīka lietošanu isu brīdi pēc ellošanas (2).

Noslaukiet izejā esošo pārmērīgo ellas daudzumu. Pārmērīgs ellas daudzums var sabojāt darbarīka gredzenblīves. Ja tiek izmantota ellošanas sistēma, manuāla ellošana caur gaisa ieplūdes atveri nav nepieciešama katru dienu.

1

BRĪDINĀJUMS! Pirms darbarīka tīrīšanas un apskates atvienojiet to no gaisa caurules. Pirms atkārtotas darbarīka lietošanas novērsiet visas problēmas.

BĪSTAMI! Nekad neizmantojiet benzīnu vai ci- tus uzliesmojošus šķidrumu darbarīka tīrīšanai. Tvaiki instrumentā var aizdegties dzirksteles dēļ, liekot darbarīkam eksplodēt, kā rezultāta var gūt nopietnus miesas bojājumus vai var iestāties nāve.

6.1 Atvienojiet darbarīku no gaisa caurules. Notīriet visas nogulsnes ar mazgāšanas līdzekli #2. Pirms lietošanas rūpīgi nožāvējiet (1).

PIEZIME. NEIEMERCIET darbariku tirišanas škīdinātājos, jo to var tādējādi sabojāt.

Visiem kvalitatīviem darbarīkiem laika gaitā var būt nepieciešama apkope vai daļu nomaiņa nolietojuma dēl.

Šīs darbības drīkst veikt VIENĪGI pilnvarots tehnikis.

NEKAD NEMEGINIET VEIKT DARBARİKA REMONTU PATS.

BRĪDINĀJUMS! Atvienojiet gaisa padevi no darbarīka pirms jebkādu apkopes darbu veikšanas.

	PROBLĖMA CĖLOŇI RISINĀJUMI
1	Gaisa noplūde darbarīka korpusā vai mēlītes zonā.	Valīgas skrūves.Nolietotas vai bojātas gredzenblīves vai blīves.	Pievelciet skrūves. Uzstādiet remonta komplektu.
2	Darbarīks nedarbojas vai darbojas lēni.	Nepietiekama gaisa padeve.Nepietiekama elļošana.Nolietotas vai bojātas gredzenblīves vai blīves.	Pārbaudiet skrūves. Uzstādiet remonta komplektu.
3	Gaisa noplūde darbarīka apakšdaļā.	Valīgas skrūves.Nolietotas vai bojātas gredzenblīves vai blīves.	Pievelciet skrūves. Uzstādiet remonta komplektu.
4	Darbarīka vibrācija. Bojāts piederums	Bojāts rīks	Nomainiet piederumuSazinieties ar vietējo izplatītāju, lai veiktu apkopi.
5	Citas problēmas Sazinieties ar vietējo	izplatītāju, lai	veiktu apkopi.

1. Trell

1.1 TEHNILISED ANDMED

ÕHUTARVE: 1,77 l/min

PADRUNI SUURUS: 3/8 tolli

KIRUS: 1800 min ^-1

VIBRATSIOONITASE EN-ISO 28927-8: 0,96 m/s²

HELIRÕHK: 87,1 dB

KAAL: 1,1 kg

MÕÕTMED: 200 x 40 x 185 mm

1.2 TARVIKUD

METALLI PUUROTSAKUD: 1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5 JA 6,0 mm

OTSAKUKOMPLEKT: 5 mm KUUSKANT, 5 mm LAME, 3 TK RISTPEA, TORX T15 JA KUUSKANTADAPTER

2. SUUNISED

OHUTUSMÄÄRATLUSED

2.1 OLULINE TEAVE
