KASUTUSJUHEND G-190 Abac

• Kuna käesolev juhend viitab rahvusvahelistele standarditele, soovitame eelnevalt saada teavet kohalike ohutusnõuete kohta ja veenduda nende järgimises.
• Suruõhk on potentsiaalselt võimas jõuallikas, seetõttu olge kompressori või lisaseadme komplekti kasutamisel äärmiselt ettevaatlik.
• Suruõhu kasutamine eeldab kehtivate eeskirjade tundmist ja järgimist.
• Ärge lubage kogemusteta töötajatel järelevalveta seadmeid kasutada. Hoidke lapsed ja loomad tööpiirkonnast eemale.
• Veenduge, et te töötaksite stabiilses asendis ning hoidke seadmest tugevasti kinni.
• Seadme ootamatu ning kogemata tehtud liigutus võib kaasa tuua tõsise ohu.
• Ärge kasutage tööriistu plahvatusohtlikus keskkonnas või kohtades, kus tolm ladestub, gaasijuhtmete või elektrijuhtmete korral.
• Käidelge tööriista ainult sobivalt ventileeritud keskkonnas.
• Erilist tähelepanu tuleb pöörata töödeldud materjalidele, mis on väga tuleohtlikud või potentsiaalselt plahvatusohtlikud.
• Pidage meeles, et mehaanilise detaili halb konsistents või kasutatavate tarvikute halb kvaliteet võib põhjustada tükikeste või fragmentide ohtlikku keskkonnda paiskumist.
• Olge võimalike sädemete ja mehaanilise räbu suhtes ettevaatlik.
• Pöörlevate osade ja nende lisaseadmetega tööriistad võivad takerduda ja väänata ka kummi või metalliga tugevdatud kindaid. Sellest lähtuvalt olge nende kasutamisel eriliselt ettevaatlik.

• Ärge kasutage seadet ilma nõutavate ohutusseadmeteta.
• Ärge kunagi hoidke tööriista suruõhuvooliku küljest kinni.
• Ärge laske teistel inimestel tööpiirkonnale läheneda.
• Ärge suunake öhujuga või tööriista ei iseenda ega ühegi teise osapoole suunas.
• Vältige otsest kokkupuudet tööriistaga vahetult pärast selle kasutamist, sest selle pind vöib olla väga kuum.
• Ärge puudutage töö ajal seadme liikuvaid osi.
• Ärge avage ega muutke mingil viisil tööriista või selle tarvikuid. Kõik parandused peaks teostama ainult väljaõppinud personal.
• Metalliga töötamisel ärge unustage suunata lõikamist nii, et see ei kujuta endast ohtu operaatorile või teistele kõrvalseisjatele.

MIDA TE PEAKSITE TEGEMA

• Enne selle tööriista paigaldamist, kasutamist, parandamist, hooldamist ja vahetamist lugege ja möistke käesoleva juhendi sisu.
• Tööriista võivad paigaldada, reguleerida või kasutada ainult kvalifitseeritud ja koolitatud operaatorid.
• Ühendage suruõhk ainult siis, kui seade on välja lülitatud.
• Tööriista optimaalse jõudluse tagamiseks veenduge, et vooliku ja ühenduste suurused oleksid korrektsed.

- Enne tööriista käivitamist kontrollige selle ühendust ja veenduge, et suruõhuvoolik ei oleks kahjustatud.

- Enne vooliku ühendamist tööriistaga kontrollige, kas voolik ja kiirühendus on puhtad. Tehke seda, lastes õhul vabalt läbi vooliku ja kiirühenduse liikuda.

- Ebavajaliku müra vältimiseks valige ja asendage kaasasolev tarvik vastavalt juhendis toodud juhistele.

- Kasutage rakendusele sobivaid tarvikuid, mis vastavad seadmele, ja ühendage need korralikult. Kontrollige, et neid kasutatakse vastavalt juhistele ja et need oleksid öigesti paigaldatud.

- Enne iga kasutamist kontrollige tööriistade ja tarvikute kulumist. Vajadsel asendage need.

- Tööriista vahetamise, hooldustoimingute ja töö löpetamise korral lahutage suruõhu ühendus.

- Ühendage tööriist lahti ainult siis, kui voolik EI ole survestatud, et vältida selle kontrollimatut liikumist.

- Hoidke tööpiirkond puhtana.

- Veenduge, et tööriist oleks enne maapinnale asetamist täielikult peatunud

- Hoiustage pneumaatiline tööriist puhtana kuivas kohas

- Veenduge alati, et töökoht oleks stabiilne.

- Hoiustage tööriista kindlalt klambriga või kinnitusvahendiga kinnitatult.

- Kasutage tööriista ainult selleks möeldud eesmärgil. Tootja loobub vastutusest kahjude eest, mis tulenevad ohutusnõuete mittejärgimisest või tööriista väärkasutusest.

- Kasutage ainult tarvikuid, mis sobivad kasutatava tööriista jaoks.

- Suruõhu kvaliteet peab olema hea, mis tähendab puhast ja kuiva ning see on köige paremini tagatud õhufiltri abil. Soovitame kasutada täielikku FRL (filter, regulaator, määrdeaine) seadet. Ölikann tuleb reguleerida umbes 3 kuni 6 tilkani minutis. Öhuvoolik ölikannu ja tööriista vahel ei tohi kunagi pikkuselt ületada 6 kuni 8 meetrit.

- Pneumaatilised tööriistad tekitavad vibratsiooni. Pikaajaline kasutamine ja vale asend võivad kahjustada käsi, sõrmi ja küünarnukke. Lõpetage kasutamine kohe, kui tunnete valu, kihelust või muud hälvet. Kui probleem püsib, konsulteerige enne töö jätkamist arstiga.

ВНИМАНИЕ:

Lugege hoolikalt läbi juhendis olev teave, et tagada ENDA OHUTUS ja ENNETADA PROBLEEME SEADMETEGA.

OHTLIK! Viitab vahetule ohuolukorrale, millega võib kaasneda raske vigastus või surm, kui seda ei väldita.

HOIATUSED. Viitab võimalikule ohuolukorrale, millega võib kaasneda raske vigastus või surm, kui seda ei väldita.

HOIATUSED. Viitab kasutaja jaoks olulisele teabele.

3.2.1 Lahutage tööriistast öhuvarustus (1).
3.2.2 Kontrollige, et padrun ei oleks kahjustatud ja oleks puhas.
3.2.3 Paigaldage õige tööriist ja lukustage see, keerates padruni esiotsa ja hoides samal ajal sisemist rõngast paigal (2).
3.2.2 Veenduge, et völl oleks öigesti paigaldatud ja lukustatud (2).

HOIATUSED. KONTROLLIGE TÖÖRIISTA JA ASENDAGE KAHJUSTATUD VÕI KULUNUD OSAD. OHUTUSSILDID TULEB ASENDADA, KUI NEED ON LOETAMATUD.

3.2.3 Ühendage tööriistaga öhuvarustus (3).
3.2.4 Hoidke päästikut möned sekundid all ja kontrollige, kas padrun keerleb normaalselt. Tavatute vibratsioonide korral ärge tööriista kasutage (4).

1

4.1 Tööriista on soovitatav enne igat kasutust määrida (vt jaotis 6) (1).
4.2 Ōhu ühendamine kiirliiitmikuga (2).
4.3 Reguleerige töörõhku nii, et see püsiks tööriista lubatud töövahemikus (3).
4.4 Ärge suruge tööriista. Pöörlemine peab olema sujuv ega tohi töö ajal takerduda.
4.5 Pöörlemise lülitamiseks pääripäeva/vastupäeva vajutage tööriista vasakul küljel nuppu F/R (4).
4.6 Asendage puurotsak, kui selle tööomadused halvenevad, et vältida ohtlikku purunemist.

OIL

1

HOIATUSED. Ärge ületage väärtust 6,3 bar (0,63 Mpa)

5. MÄÄRIMINE

5.1 Enne määrimist lahutage tööriistast öhuvarustus (1).
5.2 Lisage õhu sisselaskeavasse mõned tilgad tööriistaõli.

Seadke tööriist öhu sisselaskeava konnektoriga ülespoole ja kandke öhu sisselaskeavasse tilk tööriistaöli. Ärge kasutage puhastusöli ega lisandeid. Pange pärast öli lisamist tööriist korraks tööle (2).

Pühkige avast maha ülearune öli. Ülearune öli vöib kahjustada tööriista röngastihendeid. Kui kasutate määrdesüsteemi, ei ole igapäevane käsitsi määrimine öhu sisselaskeava kaudu vajalik.

1

HOIATUSED. Enne puhastamist ja kontrollimist lahutage tööriist öhuvoolikust. Enne tööriista uuesti tööle panemist lahendage köik probleemid.

OHTLIK! Ärge kasutage tööriista puhastamiseks kunagi bensiini ega muid kergsüttivaid vedelikke. Säde võib tööriistal olevad aurud süüdata ja tekitada tööriista plahvatuse, millega võib kaasneda raske kehavigastus või surm.

6.1 Lahutage tööriist öhuvoolikust.

Eemaldage mahavoolanud jäägid pesuainega #2. Kuivatage enne kasutamist põhjalikult (1).

MÄRKUS. ÄRGE KASTKE tööriista pesuainelahusesse, see vöib tööriista kahjustada.

Kvaliteettööriistad vajavad aja jooksul tavapärase kulumise töttu hooldamist või osade vahetamist.

Seda tüüpi töid tohib teha AINULT volitatud tehnik.

ÄRGE PÜÜDKE KUNAGI TÖÖRIISTA ISE REMONTIDA.

7.2 RIKKEOTSING

HOIATUSED. Lahutage hooldustoimingute tegemiseks tööriistast öhuvarustus.

	PROBLEEM PÕHJUSED LAHENDUSED
1	Õhuleke tööriista kattes või päästiku piirkonnas.	Lahtised kruvid.Kulunud või kahjustatud O-rõngad või tihendid.	Keerake kruvid kinni. Paigaldage remondikomplekt.
2	Tööriist ei tööta või töötab aeglaselt.	Ebapiisav õhuvarustus.Ebapiisav määrimine.Kulunud või kahjustatud O-rõngad või tihendid.	Kontrollige kruve. Paigaldage remondikomplekt.
3	Õhuleke tööriista alumises osas. Lahtised kruvid.Kulunud või kahjustatud O-rõngad või tihendid.		Keerake kruvid kinni. Paigaldage remondikomplekt.
4	Tööriist vibreerib. Kahjustatud tarvik	Kahjustatud tööriist	Asendage tarvikPöörduge hoolduseks kohalikku esindusse.
5	Muud probleemid

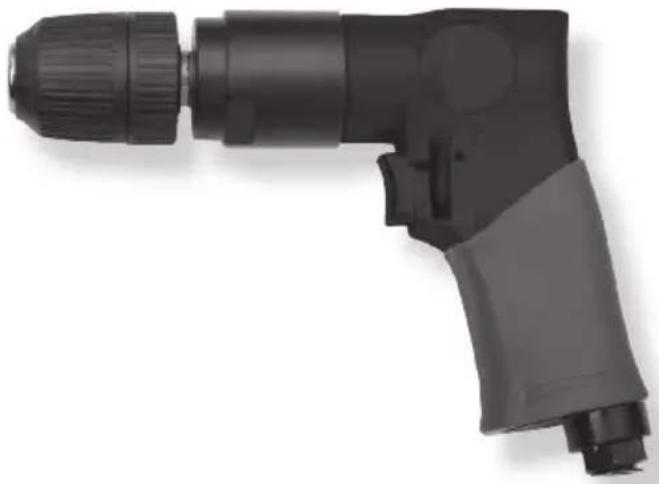

1. Бормашина
