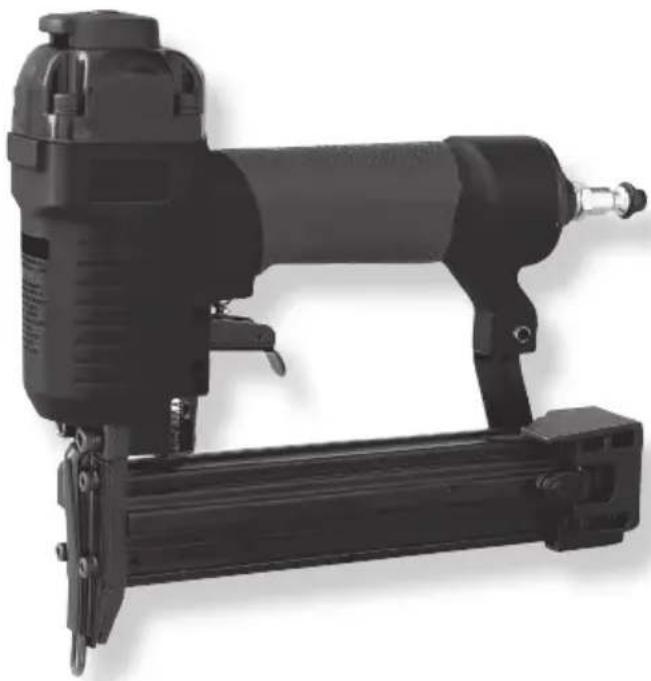

G-301 - Klammerdaja Abac - Tasuta kasutusjuhend

Toote tüüp	Pneumaatiline klammerdaja / Kombineeritud naelutaja
Mark	Abac
Mudel	G-301
Õhukulu	0,8 l/min
Maksimaalne töörõhk	8 bar (0,8 MPa)
Magasini mahutavus	100 klammerit (hinnang)
Mõõtmed (P x L x K)	250 x 150 x 200 mm (hinnang)
Kaal	1,5 kg (hinnang)
Toide	Pneumaatiline (suruõhk)
Käivitamisviis	Kontakt (ohutus + päästik)
Määrimine	Õhu sisselaske kaudu, tavaline õli
Puhastamine	Mittesüttiv pesuaine, ärge uputage
Ohutus	Kontakti ohutusseade
Remonditavus	Remondikomplekt saadaval (O-rõngad jne)
Lisafunktsioonid	Sügavuse reguleerimine rattaga (mudeliti)

Korduma kippuvad küsimused - G-301 Abac

Kuidas tööriista määrida?

Ühendage õhuvarustus lahti. Lisage mõni tilk tavalist õli õhu sisselaskeavasse. Käivitage tööriista lühidalt. Ärge kasutage pesuainet või lisandeid sisaldavat õli.

Mida teha, kui tööriist ei tööta või töötab aeglaselt?

Kontrollige õhuvarustust (õige rõhk), määrimist ja O-rõngaste seisukorda. Vajadusel paigaldage remondikomplekt.

Kuidas eemaldada kinnikiilunud klamber?

Ühendage tööriist õhuvoolikust lahti. Tõstke ohutusseadet ja eemaldage kinnikiilunud klambrid tangidega. Vajadusel puhastage magasini.

Millist õhurõhku kasutada?

Kasutage rõhku soovitatud töövahemikus. Ärge ületage 8 bar (0,8 MPa).

Kuidas reguleerida sügavust?

Kui teie mudelil on ratas, keerake seda sügavuse reguleerimiseks. Vastasel juhul reguleerige õhurõhku.

Kas ma võin kasutada erinevat tüüpi kinnitusvahendeid?

Kasutage ainult tootja spetsifikatsioonidele vastavaid kinnitusvahendeid (klambrid või naelad). Kontrollige mõõtmeid ja seisukorda.

Kuidas puhastada tööriista?

Ühendage tööriist lahti. Eemaldage ladestused mittesüttiva pesuainega (tüüp #2). Kuivatage põhjalikult. Ärge upitage tööriista lahustisse.

Mida teha õhulekke korral?

Kontrollige kruvisid ja pingutage need. Kui leke püsib, asendage kulunud O-rõngad remondikomplektiga.

Kas tööriistal on garantii?

Juhend ei täpsusta garantiid. Lisateabe saamiseks võtke ühendust oma Abaci edasimüüjaga.

Kust leida varuosi?

Varuosad, sealhulgas remondikomplekt (tihendid jne), on saadaval kohaliku edasimüüja või Abaci müügijärgse teeninduse kaudu.

KASUTUSJUHEND G-301 Abac

Lugege hoolikalt läbi kasutusjuhendis sisalduv informatsioon, mis aitab hoida teie OHUTUST ja ENNETADA SEADMETEGA SEONDUVAID PROBLEEME.

OHT: Näitab koheselt ära ohuolukorra, mille eiramine võib põhjustada raskeid vigastusi või surma.

HOIATUSED: Näitab ära võimaliku ohu, mille eiramine võib põhjustada raskeid vigastusi või surma.

HOIATUSED: Edastab operaatorile olulist infot.

Operaatori sörm ei tohi asetseda päästikul ja tööriista tipp peab toetuma tööpinnale.

Suruge tööriista tööpinna suunas seni, kuni ohutusseade kerkib üles, siis vajutage päästikule.

Peale iga lasku vabastage päästik. Viige seade järgnevasse positsiooni ja korrake eelpool kirjeldatud toimingut.

3.2.1 Eemaldage tööriistalt öhutoide (1).
3.2.2 Tühjendage magasin (2).
3.2.3 Veenduge, et päästik ja ohutusseade liiguksid üles ja alla ilma kinni kiilumata (3).

1

2

3

HOIATUS: KONTROLLIGE JA VAHETAGE VÄLJA TÖÖRIISTA KAHJUSTADA SAANUD VÖI KULUNUD OSAD. LOETAMATUKS MUUTUNUD OHUTUSTEADETE ETIKETID TULEB VÄLJA VAHETADA.

3.2.4 Ühendage öhutoide tööriistaga (4).

3.2.5 Langetage otsik vastu tööpinda, ilma päästikule vajutamata. Tööriist ei tohi pidevalt käivituda. Nimetatud juhul tööriista kasutamine löpetada.

Eemaldage tööriist tööpiirkonnast Ohutusseade peab naasema algsesse langetatud positsiooni. Vajutage päästikule. Tööriist ei tohi töötada. Nimetatud juhul tööriista kasutamine lõpetada (5).

4

5

4.1 Ühendage juurde öhuvoolik (1).
4.2 Laske alla laadija riiv. Tömmake tagasi laadija kaas (2).
4.3 Sisestage laadijasse kinnitusdetailide riba. Veenduge, et kinnitusdetailide otsad oleksid laetud suunaga alla. Veenduge, et kinnitusdetailid poleks mustad või kahjustada saanud (3).
4.4 Lükake laadija kaant kuni selle kinni haakumiseni (4).

5. TÖÖRIISTA TÖÖ

5.1 Enne igat kasutamist on soovitatav tööriista ölitada (vaata peatükki 6) (1).
5.2 Tühjendage laadija. Ühendage kiirühendust kasutades öhuga (2).
5.3 Reguleerige töörõhku nii, et see säiliks tööriistale sobivas töörõhu vahemikus (3).

Laadige kinnituspunktid laadija sisemuses järgides peatükis 4 toodud juhendit.
5.4 Kontrollige kinnitusdetailide läbistuvust tulistades naelu puust näidisesse. Juhul, kui kinnitusdetailid ei tungi soovitud sügavuseni, reguleerige öhuröhku suuremale väärtusele, kuni saavutate soovitud tulemuse. Kui mudel on varustatud sügavust reguleeriva seadmega, keerake lainelise servaga ratast soovitud sügavuse saavutamiseni (4).

HOIATUS: mitte ületada 8 baarist väärtust (0,8 Mpa)

1

2

3

4

1

2

3

4

6.1 Enne õlitamist eemaldage riistalt õhutoide (1).

6.2 Lisage riista õhu sisselaskeavasse mõned tilgad õli.

Asetage öhusisendiga liitmikuga tööriist suunaga üles ja tilgutage tilk tööriista öli öhu sisselaskeavasse. Ärge kasutage puhastusöli vöi lisaaineid. Peale öli lisamist käivitage riist lühikeseks ajaks.

Eemaldage hõõrudes väljalaskeavas leiduv liigne õli. Liigne õli võib kahjustada tööriista rõngastihendeid. Kui kasutatakse niisutusseadet, siis pole vaja õhu sisselaskeava igapäevaselt kästitsi õlitada.

1

2

7. KINNI KIILUNUD RIISTA LAHTI BLOKEERIMINE

7.1 Väljalaske piirkonnas kinni kiilunud kinnitusdetailid.

Eemaldage riist öhuvooliku küljest.

Töstke käsitsi ohutusseadet, haarake tangidega kinni kiilunud kinnitusdetailid ja eemaldage need (1).

Laadija sees kinni kiilunud kinnitusdetailid:

Eemaldage riist öhuvooliku küljest.

Tömmake tagasi laadija kaas.

Vajadusel tõstke käsitsi ohutusseadet ja eemaldage kinni kiilunud kinnitusdetailid.

Lükake laadija kaant seni, kuni see kinni haakub.

1

HOIATUSED: Enne puhastust ja ülevaatust eemaldage tööriist öhuvooliku küljest. Enne tööriista töölepanekut lahendage köik probleemid.

OHT: Riista puhastamiseks ei tohi kunagi kasutada bensiini või muid süttivaid vedelikke. Võimalikud aurud tööriista peal võivad mönest tekkinud sädemest süttida, põhjustades seadme plahvatuse koos sellest tulenevate raskete vigastustega inimestele või surma.

8.1 Eemaldage õhuvoolik tööriista küljest. Eemaldage võimalik väljunud sade puhastusvahendiga. Enne kasutamist hoolikalt kuivatada (1).

MÄRKUS: Ärge kastke riista pesemislahustesse, et seda mitte kahjustada.

9. TÖÖRIISTA PARANDAMINE JA PROBLEEMIDE LAHENDAMINE

9.1 HOOLDUS JA PARANDUSTÖÖD

Kvaliteetsed tööriistad võivad aja möödudes vajada hooldust ja osade välja vahetamist, mis on tingitud tavapärasest tööst kulumisest. Sellised toimingud tohib läbi viia ÜKSNES tunnustatud tehnik. MITTE KUNAGI PARANDADA RIISTA OMAL KÄEL.

9.2 PROBLEEMIDE LAHENDAMINE

HOIATUSED Enne hoolduse läbi viimist eemaldage tööriistalt öhutoide.

	PROBLEEM PÖHJUSED	LAHENDUSED
1	Öhuleke tööriista kaanest või päästiku juurest.	Lahtised kruvid.Kulunud või kahjustatud rõngastinendid.	Keerake kruvid kinni. Paigaldage paranduskomplekt.
2	Riist ei tööta või töötab aeglaselt. Ebapiisav õhutoide.Ebapiisavalt määritud.Kulunud või kahjustatud rõngastihendid.		Kontrollige kruvisid. Paigaldage paranduskomplekt.
3	Öhuleke riista alaosast. Lahtised kruvid.Kulunud või kahjustatud rõngastihendid.		Keerake kruvid kinni. Paigaldage paranduskomplekt.
4	Riist kiilub sageli kinni. Sobimatud kinnitusdetailid.Kahjustatud kinnitusdetailid.Laadija või eesmised kruvid on lahti.Must laadija.		Kontrollige kinnitusdetailide õiget suurust. Vahetage kulunud või kahjustatud kinnitusdetailid välja.Keerake kruvid kinni. Puhastage laadija.
5	Muu Võtke ühendust kohaliku		edasimüüjaga.
