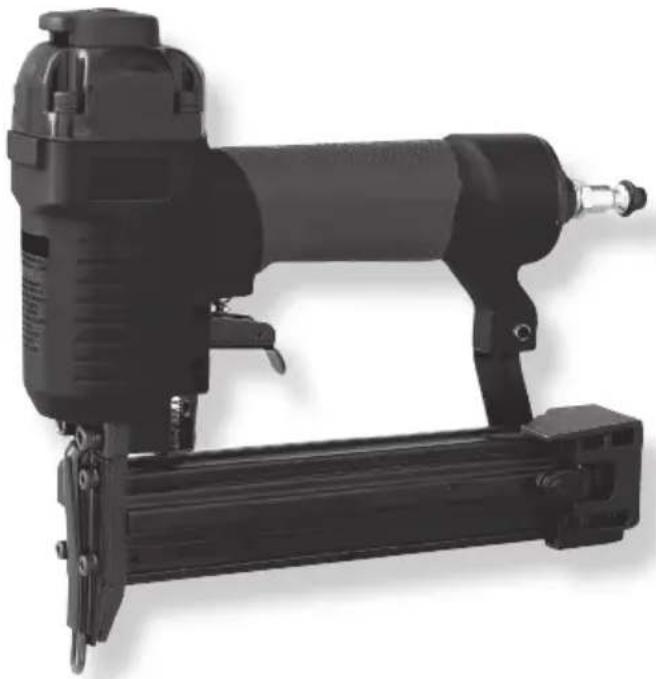

G-301 - Стэплер Abac - Бясплатнае кіраўніцтва карыстальніка

Тып прадукту	Пнеўматычны стэплер / Камбінаваны цвікар
Марка	Abac
Мадэль	G-301
Спажыванне паветра	0,8 л/мін
Максімальны рабочы ціск	8 бар (0,8 МПа)
Ёмістасць магазіна	100 скобаў (ацэнка)
Памеры (Д x Ш x В)	250 x 150 x 200 мм (ацэнка)
Вага	1,5 кг (ацэнка)
Сілкаванне	Пнеўматычнае (сціснутае паветра)
Спосаб спуску	Кантакт (бяспека + курок)
Змазка	Праз уваход паветра, стандартны алей
Чыстка	Негаручы мыйны сродак, не акунаць
Бяспека	Кантактнае прыстасаванне бяспекі
Рамонтапрыдатнасць	Даступны рамонтны камплект (O-кольцы і г.д.)
Дадатковыя функцыі	Рэгуляванне глыбіні колцам (у залежнасці ад мадэлі)

Часта задаваемыя пытанні - G-301 Abac

Як змазваць інструмент?

Адключыце падачу паветра. Дадайце некалькі кропель стандартнага алею ва ўваход паветра. Кароткачасовым націскам запусціце інструмент. Не выкарыстоўвайце мыйны алей або дадаткі.

Што рабіць, калі інструмент не працуе або працуе павольна?

Праверце падачу паветра (правільны ціск), змазку і стан O-кольцаў. Калі неабходна, усталюйце рамонтны камплект.

Як разблакіраваць забітую скобу?

Адключыце інструмент ад паветранага шланга. Падніміце прыстасаванне бяспекі і выдаліце забітыя скобы з дапамогай шчыпцоў. Калі неабходна, ачысціце магазін.

Які ціск паветра выкарыстоўваць?

Выкарыстоўвайце ціск у рэкамендаваным працоўным дыяпазоне. Не перавышайце 8 бар (0,8 МПа).

Як наладзіць глыбіню забівання?

Калі ваша мадэль абсталявана колцам, павярніце яго для рэгулявання глыбіні. У адваротным выпадку, наладзьце ціск паветра.

Ці магу я выкарыстоўваць розныя тыпы мацаванняў?

Выкарыстоўвайце толькі мацаванні (скобы або цвікі), якія адпавядаюць спецыфікацыям вытворцы. Праверце памеры і стан.

Як чысціць інструмент?

Адключыце інструмент. Выдаліце адклады з дапамогай негаручага мыйнага сродку (тып #2). Добра высушыце. Не акунайце інструмент у растваральнік.

Што рабіць у выпадку ўцечкі паветра?

Праверце вінты і зацягніце іх. Калі ўцечка працягваецца, заменіце зношаныя O-кольцы з дапамогай рамонтнага камплекта.

Ці мае інструмент гарантыю?

Інструкцыя не ўказвае гарантыю. Звяжыцеся са сваім дыстрыб'ютарам Abac для атрымання дадатковай інфармацыі.

Дзе знайсці запасныя часткі?

Запасныя часткі, уключаючы рамонтны камплект (колцы і г.д.), даступныя ў мясцовага прадаўца або ў сэрвісным цэнтры Abac.

КІРАЎНІЦТВА КАРЫСТАЛЬНІКА G-301 Abac

ВЕ Камбінаваны цвіказабівальны інструмент - Інструкція

1.1 Тэхнічныя характеристыкі СПАЖЫВАННЕ ПАВЕТРА: 0,8 л/мін

Уважліва прачытайце інструкцью выкарыстання, каб захаваць ВАШУ БЕСПЕКУ і каб ПРАДУХІЛІЦЬ НЕПАЛАДКІ ІНСТРУМЕНТА.

НЕБЯСПЕКА: Азначае непасрэдна небяспечную сітуацыю, якая можа прывесці да смерці альбо сур'ёзнай траўмы. ПЕРАСЦЯРОГА: Азначае патэнцыйна небяспечную сітуацыю, якая можа прывесці да смерці альбо сур'ёзнай траўмы. ПЕРАСЦЯРОГА: Перадае супрацоўніку важную інфармацыю.

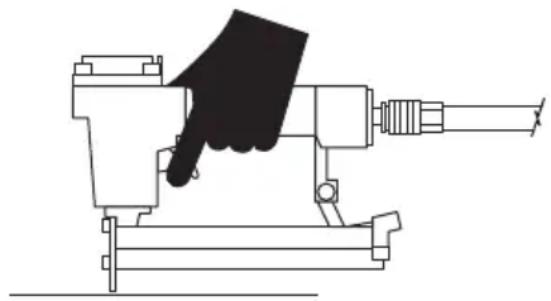

Палец супрацоўніка не павінен знаходзіцца на спускавым кручку. Наканечнік інструмента павінен быць размешчаны на працоўнай паверхні.

Прыцісніце інструмент да праçoўнай паверхні так, каб прылада бяспекі была паднята. Націсніце на спускавы кручок.

Адпусціце спускавы кручок пасля ўдару. Перамясціце інструмент у наступнае становішча і паўтарыце вышэйзгаданую працэдуру зноў.

3.2.1 Адключыце падачу паветра ад інструмента (1).
3.2.2 Апаражніце абойму (2).
3.2.3 Пераканайцеся, што спускавы кручок і прылада бяспекі рухаюцца ўверх і ўніз без заклінаванняў (3).

3.2.4 Падключыще падачу паветра да інструмента (4).
3.2.5 Апусціце наканечнік інструмента на праçoўную паверхню, не націскаючы на спускавы кручок. Інструмент не павінен бесперапынна спраçoўваць. Не выкарыстоўвайце інструмент, калі ён бесперапынна спраçoўвае. Перамясціце інструмент з праçoўнай зоны. Прылада бяспекі павінна вярнуцца ў зыходнае паніжанае становішча. Нацягніце спускавы кручок. Інструмент не павінен спраçoўваць. Не выкарыстоўвайце інструмент, калі ён спраçoўвае.

4.1 Падключыце трубку падачы паветра (1).
4.2 Панізьце стопарⒶ абоймы. Адвядзіце назад вечка абоймы (2).
4.3 Устаўце палоску фіксуючых элементаў у абойму. Пераканайцеся, што кончыкі элементаў загружаны ўніз. Пераканайцеся, што фіксуючья элементы не забруджаныя і не пашкоджаныя (3).
4.4 Націсніце на вечка абоймы, пакуль яно не зафіксуецца (4).

5.1 Пажадана падмазваць інструмент перад кожным выкарыстаннем (гл. Пункт 6) (1).
3.5.2.2 Апаражніце абойму (2). Падключыце падачу паветра праз муфту хуткага падключэння (2).
5.3 Упэўніцеся, што праçoўны ціск застаецца ў межах ціску, устаноўленага для інструмента (3).

Загрузіце фіксуючыя элементы ўнутры абоймы па ўказанням у Пункце 4.
5.4 Праверце правільнасць пранікнення фіксуючых элементаў, прастрэльваючы імі па выспрабавальнай паверхні. Калі фіксуючья элементы не дасягаюць патрэбнай глыбіні, пастаўце ціск паветра на больш высокае значэнне, каб атрымаць пажаданы вынік. Калі інструмент абсталяваны прыладай рэгулявання глыбіні, павярніце кола Ⓗ да значэння пажаданай глыбіні (4).

6.1 Адключыце падачу паветра ад інструмента перед правядзеннем змазкі (1).
6.2 Дадайце некалькі кропель інструментальнай змазкі ў паветразаборнік.

Размесціце інструмент паветразаборнікам уверх і дадайце кроплю інструментальнаї змазкі ў паветразаборнік. Не карыстайцеся ачышчальнай змазкай ці дадаткамі.

Кароткачасова выкарыстайцеся інструментам пасля дадання змазкі (2).

Выдаліце лішкі змазкі. Залішняя змазка можа пашкодзіць пракладкі інструмента.

Не трэба штодня праводзіць ручную змазку праз паветразабор, калі выкарыстоўваецца ўстаноўка змазкі.

1

2

7.1 Фіксуючыя элементы замацаваны ў зоне выстрэлу:

Адключыце інструмент ад трубкі падачы паветра.

Падніміце ўручную прыладу бяспекі, захваціце забітыя фіксуючыя элементы з дапамогай абцугаў і выміце іх (1).

Калі фіксуючыя элементы забіліся ўнутры абоймы:

Адключыце інструмент ад трубкі падачы паветра.

Адвядзіце назад вечка абоймы.

Пры необходимасці падніміце ўручную прыладу бяспекі і зніміце фіксуючыя элементы.

Націсніце на вечка абоймы, пакуль яна не зафіксуецца.

1

ПЕРАСЦЯРОГА: Перад чысткай і праверкай адключыце інструмент ад трубкі падачы паветра.

Вырашыце ўсе складанасці перад пачаткам выкарыстання інструмента.

НЕБЯСПЕКА: Ніколі не выкарыстоўвайце бензін або іншую гаручую вадкасць для ачысткі інструмента.

Гаручае выпарэнне інструмента можа запаліцца пасля іскры, што прывядзе да яго выбуху і сур'ёзных траўмаваннях альбо смерці.

8.1 Адключыце інструмент ад трубкі падачы паветра.

Выдаліце праступаючыя асяданні мыйным сродкам нумар 2. Старанна высушыце інструмент перад выкарыстаннем (1).

УВАГА: НЕ ПАГРУЖАЙЦЕ інструмент у мыйны раствор, бо гэта можа пашкодзіць яго.

Увесь якасны інструмент з часам можа патрабаваць тэхнічнага absлугоўвання або замены дэталяў у выніку нармальнага эксплуатацыйнага зносу.

Такая работа павінна праводзіцца ТОЛЬКІ прафесійнымі людзьмі.

ПЕРАСЦЯРОГА: Адключыце падачу паветра ад інструмента перад правядзеннем абслугоўвання.

	ПРАБЛЕМА ПРЫЧЫНЫ РАШЭННІ
1	Уцечка паветра праз вечка інструмента альбо ў зоне спускавога кручка.	Адкручаныя шрубыЗношаныя або пашкоджаныя ўшчыльняючыя кольцы або пракладкі.
2	Інструмент не працуе ці працуе павольна.	Недастатковая падача паветра.Недастатковая змазка.Зношаныя або пашкоджаныя ўшчыльняючыя кольцы або пракладкі.
3	Уцечка паветра з ніжняй частцы інструмента.	Адкручаныя шрубыЗношаныя або пашкоджаныя ўшчыльняючыя кольцы або пракладкі.
4	Інструмент части заклінае. Фіксаваль-ныя элементы не падыходзяць.Фіксавальныя элементы пашкоджаны.Шрубы абоймы ці пярэднія шрубы адкручаны.Абойма забруджана.	Праверце правільнасць памераў фіксуючых элементаў Замяніце зношаныя або пашкоджаныя элементы і закруціце шрубы.Прачысціце абойму.
5	Іншае Звяжыцеся з мясцовым прадаўцом	для атрымання дапамогі.
