HASZNÁLATI ÚTMUTATÓ G-301 Abac
HU Kombi szögbelövő - Utasítások
BIZTONSÁGI TÁJÉKOZTATÁS
2.1. FONTOS INFORMÁCIÓK
SAJÁT BIZTONSÁGA megőrzése és a KÉSZÜLÉK SÉRÜLÉSÉNEK MEGELŐZÉSE érdekében figyelmesen olvassa el a kézikönyvben szereplő tájékoztatást!
VESZÉLY Azonnali veszélyhelyzetet jelent, amelyet ha nem kerül el, súlyos sérülést vagy halált okoz.
FIGYELMEZTETÉS Potenciális veszélyhelyzetet jelent, amelyet ha nem kerül el, súlyos sérülést vagy halált okoz. FIGYELMEZTETÉS A kezelő számára fontos információkat jelöl.

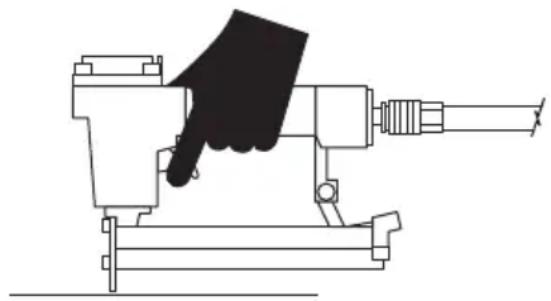

A kezelő ujja nem lehet a ravaszon, illetve a szerszám hegye a munkafelületre kell mutasson!
Nyomja a szerszámot a munkafelületre, amíg a biztonsági eszköz fel nem emelkedik, majd nyomja meg a ravaszt!
Minden lövés után engedje fel a ravaszt! Vigye a szerszámot a következő pozícióba és ismételje meg az előbb leírt folyamatot!
3.2. A SZERSZÁM ELLENŐRZÉSE
3.2.1 Csatlakoztassa le a légellátást a szerszámról (1).
3.2.2 Ürítse ki a töltót (2)!
3.2.3 Győződjön meg róla, hogy a ravasz és a biztonsági eszköz akadálymentesen mozog fel és le (3)!
FIGYELMEZTETÉS ELLENŐRIZZE ÉS CSERÉLJE KI A SZERSZÁM SÉRÜLT VAGY ELHASZNÁLÓDOTT KOMPONENSEIT! CSERÉLJE ÚJAKRA A BIZTONSÁGI FIGYELMEZTETŐ CÍMKÉKET, AMENNYIBEN OLVASHATATLANNÁ VÁLTAK!
3.2.4 Csatlakoztassa a légellátást a szerszámra (4)!
3.2.5 Engedje le a hegyet a munkaterületre anélkül, hogy a ravaszt meghúzná A szerszámnak nem kell folyamatosan kattannia. Amennyiben ilyet tapasztalna, ne használja a szerszámot!
Tegye arrébb a szerszámot a munkazónából! A biztonsági berendezés vissza kell térjen a kiindulási, leengedett pozícióba. Húzza meg a ravaszt! A szerszámnak nem kell működnie. Amennyiben ilyet tapasztalna, ne használja a szerszámot (5) !
4. A SZERSZÁM FELSZERELÉSE
4.1 Csatlakoztassa a légtömlöt (1)!
4.2 Engedje le aⒶ töltő stoppot!
Húzza hátra a töltő fedelét(2)!
4.3 Helyezzen egy rúd rögzítőanyagot a töltőbe. Győződjön meg róla, hogy a rögzítőelemek hegye lefele néz. Győződjön meg róla, hogy a rögzítőelemek nem piszkosak vagy sérültek (3)!
4.4 Beakadásig (4) tolja előre a töltő fedelét!
5. A SZERSZÁM MÜKÖDTETÉSE
5.1 Javasoljuk, hogy minden használat előtt kenje meg a szerszámot (lásd a 6. bekezdést!) (1)!
5.2 Ürítse ki a töltót!
A gyorscsatlakozóval kösse rá a levegő ellátást (2)!
5.3 Állítsa be az üzemi nyomást úgy, hogy az a szerszámra meghatározott nyomástartományon belül maradjon (3).
Töltse a rögzítőelemeket a töltőbe a 4. Bekezdés utasításai szerint.
5.4 Ellenőrizze a rögzítőelemek belövődést egy fa mintadarabba löve a szögeket. Ha a rögzítőelemek nem érik el a kívánt mélységet, állítsa a levegő nyomását magasabb értékre. Amennyiben a modell rendelkezik mélység szabályozó eszközzel, úgy fordítsa el a recézett kereket Ⓑ a kívánt mélység eléréséhez (4).
FIGYELMEZTETÉS: ne lépje túl a 8 bar értéket! (0,8 Mpa)
6. KENÉS
6.1 Kenés előtt (1) csatlakoztassa le a légellátást a szerszámról (1).
6.2 Tegyen pár csepp műszerolajat a levegő belépési pontjára.
Tegye a szerszámot, a légybevezető csatlakozóval felfelé, és tegyen egy csepp műszerolajat a légbemeneti nyílásba! Ne használjon felületaktív olajokat és adalékanyagokat! Az olaj hozzáadását (2) követően rövid időn belül hozza működésbe a szerszámot!
A kiengedésnél a felesleges olajat törölje le! A felesleges olaj tönkreteheti a szerszám tömitőgyűrűit. Amennyiben kenőberendezést használ, nem szükséges naponta, a légbevezető nyíláson át kézzel végeznie a kenést.
7.1. Elakadt rögzítőelemek a kidobóterületen:
Kösse le a szerszámot a levegőtömlőről! Kézzel emelje fel a biztonsági eszközt, csipesszel fogja meg és vegye ki a beakadt rögzítőelemeket (1)!
Beakadt rögzítőelemek a töltőben:
Kösse le a szerszámot a levegőtömlőröl!
Húzza hátra a töltő fedelét!
Amennyiben szükséges, kézzel emelje fel a biztonsági eszközt és vegye ki a beakadt rögzítőelemeket!
Beakadásig tolja előre a töltő fedelét!
FIGYELMEZTETÉS Tisztítás és ellenőrzés előtt kösse le szerszámot a levegőtömlőről! Szüntessen meg minden problémát, mielőtt újra használná a szerszámot!
VESZÉLY A szerszám tisztításához soha ne használjon benzint vagy más gyúlékony folyadékot!
Azok esetleges gőzei a szerszámon egy szikrát követően meggyulladhatnak s a szerszám felrobbanását okozhatják, súlyos személyi sérülést vagy halált okoz.
8.1 Kösse le szerszámot a levegőtömlőről! Az esetlegesen kiszabadult lerakódásokat tüntesse el tisztítószerrel #2. Használat előtt teljesen szárítsa meg (1)!
MEGJEGYZÉS NE MERÍTSE a szerszámot tisztítószerbe, mivel az kárt tehet a szerszámban!
1
9. A SZERSZÁM MEGJAVÍTÁSA ÉS HIBAELHÁRÍTÁS
9.1. KARBANTARTÁS ÉS JAVÍTÁS
Minden minőségi szerszám idővel karbantartásra szorul, vagy alkotóelemeit a normál használat során fellépő kopás következtében cserélni kell. E műveleteket KIZÁRÓLAG szakember végezheti! SOHA NE KÍSÉRELJE MEG EGYEDÜL MEGJAVÍTANI A SZERSZÁMOT!
9.2. HIBAELHÁRÍTÁS
FIGYELMEZTETÉS A karbantartás előtt csatlakoztassa le a légellátást a szerszámról!
| PROBLÉMA OK MEGOLDÁSOK | |||
| 1 | Szivárog a levegő a szerszám fedelén vagy a ravasznál. | A csavarok meglazultak.Tömítőgyűrűk vagy tömítések elkoptak vagy sérültek. | Hajtsa be a csavarokat! Telepítse a javítókészletet! |
| 2 | A szerszám nem működik vagy nagyon lassú. | A légellátás elégtelen.A kenés elégtelen.Tömítőgyűrűk vagy tömítések elkoptak vagy sérültek. | Ellenőrizze a csavarokat! Telepítse a javítókészletet! |
| 3 | Légszivárgás a szerszám alsó részén. | A csavarok meglazultak.Tömítőgyűrűk vagy tömítések elkoptak vagy sérültek. | Hajtsa be a csavarokat! Telepítse a javítókészletet! |
| 4 | A szerszám gyakran beakad. A rögzítőelemek nem megfelelőek.A rögzítőelemek sérültek.A töltő csavarjai vagy az elülső csavarok meglazultak.A töltő koszos. | Ellenőrizze a rögzítőelemek helyes méretét! Cserélje ki az elhasználódott vagy sérült rögzítőelemeket! Hajtsa be a csavarokat! Tisztítsa meg a töltót! | |
| 5 | Egyéb Forduljon a helyi forgalmazóhoz | műszaki segítségért! | |
