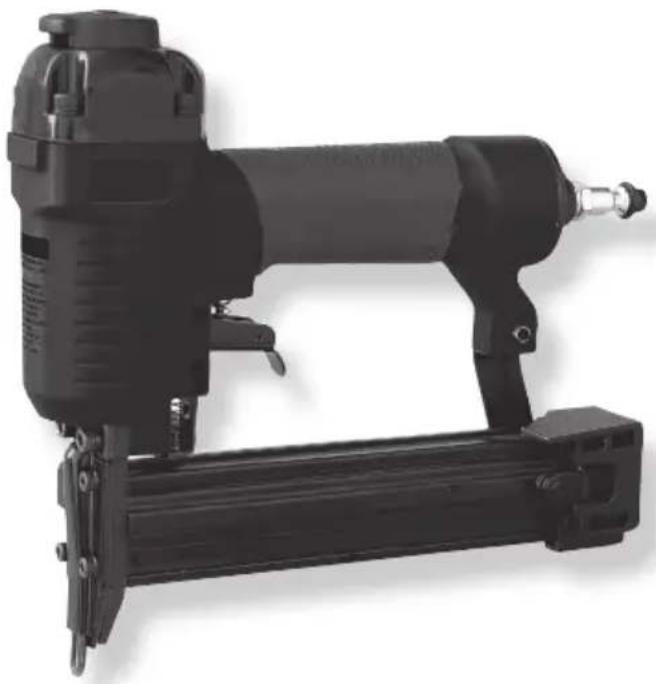

KÄYTTÖOHJE G-301 Abac

FI Yhdistelmänaulain - Ohjeet

Lue huolellisesti ohjekirjan hyödylliset tiedot, joiden avulla voit säilyttää OMAN TURVALLISUUTESI ja EHKÄISTÄ TYÖVÄLINEEN ONGELMIA.

VAARA: Osoittaa välittömän vaaratilanteen, joka aiheuttaa vakavia onnettomuuksia tai kuoleman, mikäli sitä ei vältetä.

VAROITUKSIA: Osoittaa potentiaalisen vaaratilanteen, joka saattaa aiheuttaa vakavia onnettomuuksia tai kuoleman, mikäli sitä ei vältetä.

VAROITUKSIA: Osoittaa käyttäjälle tärkeät tiedot.

Käyttäjän sormi ei saa olla liipaisimella ja työkalun kärki on asetettava työtasolle.

Paina työkalua työpintaa vasten, kunnes se nostaa turvalaitteen, ja paina liipaisinta.

Vapauta liipaisin jokaisen laukaisun jälkeen. Siirrä työkalu seuraavaan kohtaan ja toista uudelleen edellä kuvattu menetelmä.

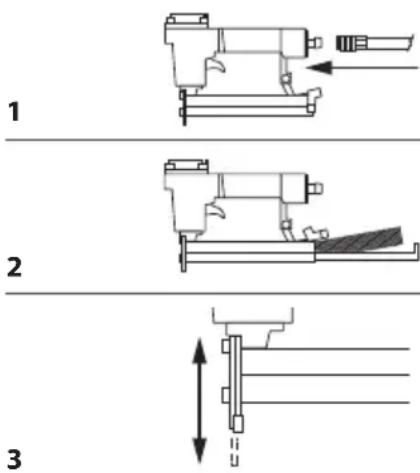

3.2.1 Kytke irti työkalun ilmansyöttö (1).
3.2.2 Tyhjennä lipas (2).
3.2.3 Varmista, että liipaisin ja turvalaite liikkuvat ylöspäin ja alaspäin jäämättä kiinni (3).

1 2 3

VAROITUKSIA: TARKASTA JA VAIHDA TYÖKALUN VAHINGOITTUNEET TAI KULUNEET OSAT. TURVAVAROITUSTEN MERKINNÄT ON VAIHDETTAVA, JOS NE VAHINGOITTUVAT EIKÄ NIITÄ VOI LUKEA.

3.2.4 Kytke ilmansyöttö työkaluun (4).
3.2.5 Laske kärki työaluetta vasten painamatta liipaisinta. Työkalua ei saa laukaista jatkuvasti. Älä käytä työkalua, jos tapahtuu näin. Siirrä työkalu työalueelle. Turvalaitteen on palauduttava alkuperäiseen laskettuun asentoon. Paina liipaisinta. Työkalu ei saa toimia. Älä käytä työkalua, jos työkalu toimii (5).

4 5

FI

4. TYÖKALUN LASTAAMINEN

4.1 Kytke ilman syöttöletku (1).
4.2 Laske liipaisimen salpaⒶ. Vedä taaksepäin lippaan kantta (2).
4.3 Aseta kiinnityselementtitanko lippaaseen ja varmista, että kiinnityselementtien kärjet on ladattu alaspäin. Varmista, että kiinnityselementit eivät ole likaisia tai vahingoittuneita (3).
4.4 Työnnä lippaan kantta eteenpäin, kunnes se kiinnittyy (4).

5. TYÖKALUN TOIMINTA

5.1 On suositeltavaa voidella työkalu ennen jokaista käyttöä (katso kappale 6) (1).
5.2 Tyhjennä lipas. Liitä ilma pikaliitännällä (2).
5.3 Säädä työpaine siten, että se säilyy työkalulle määritellyn käyttöpainevälin sisällä (3).

Lataa kiinnityskärjet lippaan sisälle noudattaen kappaleen 4 ohjeita.
5.4 Tarkasta kiinnityselementtien oikea tunkeutuminen ampumalla nauloja näytepuuhun. Jos kiinnityselementit eivät saavuta haluttua syvyyttä, säädä ilmanpainetta suurempaa arvoa kohden, kunnes saadaan haluttu tulos. Jos malli on varustettu syvyyden säätölaitteella, käännä uritettua rullaa Ⓗ saadaksesi halutun syvyyden (4).

VAROITUKSIA: älä ylitä arvoa 8 bar (0,8 Mpa)

1

2

3

4

1

OIL

2

3

4

6.1 Kytke irti ilmansyöttö työkalusta ennen sen voitelua (1).
6.2 Lisää muutama tippa työkaluöljyä ilman sisääntuloaukkoon.

Aseta työkalu ilman sisääntuloliitos suunnattuna ylöspäin ja laita muutama tippa työkaluille tarkoitettua öljyä ilman sisääntuloaukkoon. Älä käytä puhdistusöljyä tai lisääineita. Käynnistä työkalu hetkeksi öljyn lisäämisen jälkeen (2).

Poista hankaamalla poistossa oleva liiallinen öljy. Liiallinen öljy voisi vahingoittaa työkalun rengastiivisteitä. Jos käytetään voitelujärjestelmää, ei tarvitse suorittaa päivittäin manuaalista voitelua ilmansyöttöaukon kautta.

OIL

7. LUKKIUTUNEEN TYÖKALUN VAPAUTTAMINEN

7.1 Poistoalueelle kiinni jääneet kiinnityselementit:

Kytke työkalu irti ilmansyöttöletkusta.

Nosta turvalaitetta käsin, ota kiinni pihdeillä kiinni jääneistä kiinnityselementeistä ja poista ne (1).

Lippaan sisälle kiinni jääneet kiinnityselementit:

Kytke työkalu irti ilmansyöttöletkusta.

Vedä taaksepäin lippaan kantta.

Tarvittaessa nosta turvalaitetta käsin ja poista kiinni jääneet kiinnityselementit.

Työnnä lippaan kantta eteenpäin, kunnes se kiinnittyy.

8. PUHDISTUS

VAROITUKSIA: Kytke työkalu irti ilmansyöttöletkusta ennen sen puhdistusta ja tarkastamista.

Ratkaise kaikki ongelmat ennen työkalun käynnistämistä uudelleen.

VAARA: Vaara, älä koskaan käytä bensiiniä tai muita syttyviä nesteitä työkalun puhdistukseen.

Mahdolliset työkalussa olevat höyryt voisivat syttyä mahdollisesta kipinästä, jolloin väline voi räjähtää ja aiheuttaa vakavia henkilövahinkoja tai kuoleman.

8.1 Kytke työkalu irti ilmansyöttöletkusta. Poista mahdolliset ulostulleet jäämät pesuaineella #2. Kuivaa huolellisesti ennen käyttöä (1).

HUOMAUTUS: ÄLÄ UPOTA työkalua liuottimiin pesua varten, koska työkalu voi vahingoittua.

9. TYÖKALUN KORJAAMINEN JA ONGELMIEN RATKAISU

9.1 HUOLTO JA KORJAUKSET

Ajan myötä kaikki laadukkaat työkalut voivat vaatia huoltoa tai osien vaihtoa normaalin kulumisen vuoksi.

Nämä toimenpiteet saa suorittaa AINOASTAAN valtuutettu teknikko.

ÄLÄ KOSKAAN YRITÄ KORJATA TYÖKALUA ITSE.

9.2 ONGELMIEN RATKAISU

VAROITUKSIA: Kytke irti ilmansyöttö työkalusta ennen huoltotoimenpiteiden suorittamista.

	ONGELMA SYYT RATKAISUT
1	Ilma vuotaa työkalun kannessa tai liipaisimen alueella.	Löystyneet ruuvit.O-rengastiivisteet tai muut tiivisteet kuluneet tai vahingoittuneet.	Kiristä ruuvit. Asenna korjaussarja.
2	Työkalu ei toimi tai toimii hitaasti. Riittämätön ilmansyöttö.Riittämätön voitelu.O-rengastiivisteet tai muut tiivisteet kuluneet tai vahingoittuneet.	Tarkasta ruuvit. Asenna korjaussarja.
3	Ilma vuotaa työkalun alaosassa. Löystyneet ruuvit.O-rengastiivisteet tai muut tiivisteet kuluneet tai vahingoittuneet.	Kiristä ruuvit. Asenna korjaussarja.
4	Työkalu lukkiutuu usein. Sopimattomat kiinnityselementit.Vahingoittuneetkiinnityselementit.Lippaan ruuvit tai eturuuvit löystyneet.Lipas likainen.	Tarkasta kiinnityselementtien oikeat mitat Vaihda kuluneet tai vahingoittuneet kiinnityselementit.Kiristä ruuvit. Puhdista lipas.
5	Muut Ota yhteys paikalliseen		jälleenmyyjään huoltoapua varten.
