G-301 - Cucitrice Abac - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucitrice pneumatica / Chiodatrice combinata
Marca	Abac
Modello	G-301
Consumo d'aria	0,8 l/min
Pressione di esercizio massima	8 bar (0,8 MPa)
Capacità del caricatore	100 graffette (stima)
Dimensioni (L x l x H)	250 x 150 x 200 mm (stima)
Peso	1,5 kg (stima)
Alimentazione	Pneumatica (aria compressa)
Modalità di scatto	Contatto (sicurezza + grilletto)
Lubrificazione	Tramite ingresso aria, olio standard
Pulizia	Detergente non infiammabile, non immergere
Sicurezza	Dispositivo di sicurezza a contatto
Riparabilità	Kit di riparazione disponibile (guarnizioni O-ring, ecc.)
Funzioni aggiuntive	Regolazione profondità tramite ghiera (a seconda del modello)

Domande frequenti - G-301 Abac

Come lubrificare l'utensile?

Scollegare l'alimentazione dell'aria. Aggiungere alcune gocce di olio standard all'ingresso dell'aria. Azionare brevemente l'utensile. Non utilizzare olio detergente o additivi.

Cosa fare se l'utensile non funziona o funziona lentamente?

Verificare l'alimentazione dell'aria (pressione corretta), la lubrificazione e lo stato delle guarnizioni O-ring. Se necessario, installare il kit di riparazione.

Come sbloccare una graffetta incastrata?

Scollegare l'utensile dal tubo dell'aria. Sollevare il dispositivo di sicurezza e rimuovere le graffette bloccate con delle pinze. Pulire il caricatore se necessario.

Quale pressione dell'aria utilizzare?

Utilizzare una pressione nella gamma di servizio raccomandata. Non superare 8 bar (0,8 MPa).

Come regolare la profondità di inserimento?

Se il vostro modello è dotato di una ghiera, girarla per regolare la profondità. Altrimenti, regolare la pressione dell'aria.

Posso utilizzare diversi tipi di fissaggi?

Utilizzare solo fissaggi (graffette o chiodi) conformi alle specifiche del produttore. Verificare le dimensioni e lo stato.

Come pulire l'utensile?

Scollegare l'utensile. Rimuovere i depositi con un detergente non infiammabile (tipo #2). Asciugare perfettamente. Non immergere l'utensile in un solvente.

Cosa fare in caso di perdita d'aria?

Controllare le viti e serrarle. Se la perdita persiste, sostituire le guarnizioni O-ring usurate con il kit di riparazione.

L'utensile è in garanzia?

Il manuale non specifica la garanzia. Contattare il vostro distributore Abac per maggiori informazioni.

Dove trovare pezzi di ricambio?

I pezzi di ricambio, incluso il kit di riparazione (guarnizioni, ecc.), sono disponibili presso il rivenditore locale o il servizio post-vendita Abac.

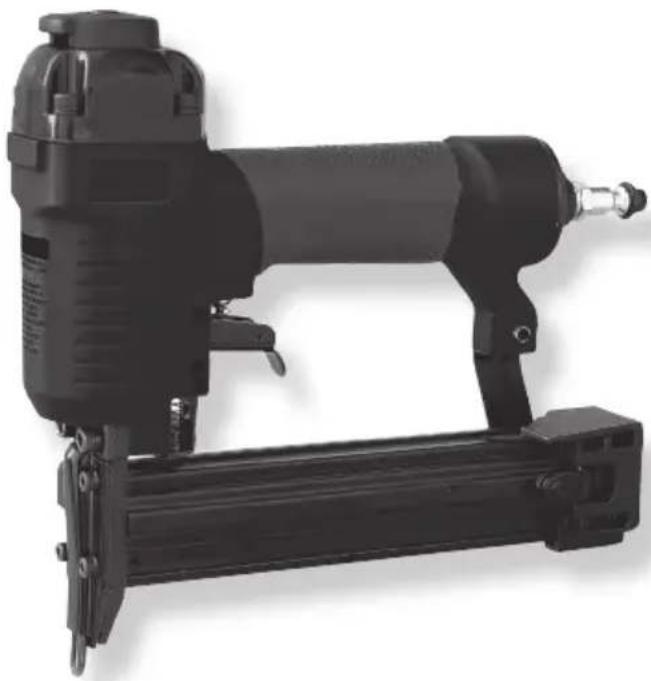

MANUALE UTENTE G-301 Abac

IT Chiodatrice combinata - Istruzioni

DEFINIZIONI SULLA SICUREZZA

2.1 INFORMAZIONI IMPORTANTI

Leggere attentamente le informazioni del manuale utili a preservare la VOSTRA SICUREZZA e a PREVENIRE PROBLEMI ALL'ATTREZZATURA.

PERICOLO: Indica una situazione di pericolo immediata che, se non evitata, provocherà gravi infortuni o morte.

AVVERTENZE: Indica una situazione di pericolo potenziale che, se non evitata, potrebbe provocare gravi infortuni o morte.

AVVERTENZE: Segnala all'operatore le informazioni importanti.

3.1 VERIFICA DEL FUNZIONAMENTO DELL'UTENSILE

Il dito dell'operatore non deve essere sul grilletto e la punta dell'utensile deve essere posizionata sulla superficie di lavoro.

Premere l'utensile verso la superficie di lavoro affinchè si sollevi il dispositivo di sicurezza, e premere il grilletto.

Rilasciare il grilletto dopo ogni colpo. Spostare l'utensile nella successiva posizione e ripetere di nuovo la procedura sopraindicata.

3.2 CONTROLLO DELL'UTENSILE

3.2.1 Disconnettere l'alimentazione dell'aria dall'utensile (1).
3.2.2 Vuotare il caricatore (2).
3.2.3 Assicurarsi che il grilletto e il dispositivo di sicurezza si muovano verso l'alto e il basso senza incepparsi (3).

AVVERTENZE: CONTROLLARE E SOSTITUIRE LE COMPONENTI DANNEGGIATE O USURATE DELL'UTENSILE. LE ETICHETTE DELLE AVVERTENZE DI SICUREZZA DEVONO ESSERE SOSTITUITE SE ILLEGGIBILI.

3.2.4 Connettere l'alimentazione dell'aria all'utensile (4).

3.2.5 Abbassare la punta contro la zona di lavoro senza tirare il grilletto. L'utensile non deve scattare in modo continuativo. Non usare l'utensile se ciò si verifica.

Spostare l'utensile dalla zona di lavoro. Il dispositivo di sicurezza deve ritornare nella posizione originale abbassata. Tirare il grilletto. L'utensile non deve operare. Non usare l'utensile se ciò si verifica (5).

4.1 Connettere il tubo dell'aria (1).
4.2 Abbassare il fermo® del caricatore. Tirare indietro il coperchio del caricatore (2).
4.3 Inserire una barra di elementi di fissaggio nel caricatore. assicurarsi che le punte degli elementi di fissaggio siano caricate verso il basso. Assicurarsi anche che gli elementi di fissaggio non siano sporchi o danneggiati (3).
4.4 Spingere il coperchio del caricatore in avanti fino al suo aggancio (4).

5.1 È consigliabile lubrificare l'utensile prima di ogni uso (vedere paragrafo 6) (1).
5.2 Vuotare il caricatore. Collegare l'aria tramite attacco rapido (2).
5.3 Regolare la pressione di lavoro in modo tale che si mantenga all'interno dell'intervallo di pressione d'esercizio stabilito per l'utensile (3).

Caricare i punti di fissaggio all'interno del caricatore seguendo le istruzioni del paragrafo 4.

5.4 Verificare la corretta penetrazione degli elementi di fissaggio sparando chiodi su un campione di legno. Se gli elementi di fissaggio non raggiungono la profondità voluta, regolare la pressione dell'aria su un valore maggiore così da ottenere il risultato desiderato. Se il modello è provvisto di dispositivo di regolazione della profondità, ruotare la rotella zigrinata Ⓑ per ottenere la profondità voluta (4).

1

2

3

4

1

2

3

4

AVVERTENZE: non superare il valore di 8 bar (0,8 Mpa)

6. LUBRIFICAZIONE

6.1 Disconnettere l'alimentazione dell'aria dall'utensile, prima di lubrificarlo (1).
6.2 Aggiungere alcune gocce d'olio utensile nell'ingresso aria.

Posizionare l'utensile con il raccordo di entrata aria rivolto verso l'alto e mettere una goccia di olio per utensili all'interno dell'ingresso aria. Non utilizzare olio detergente o additivi. Mettere brevemente in funzione l'utensile dopo aver aggiunto l'olio (2).

Togliere, strofinando, l'olio in eccesso presente nello scarico. L'olio in eccesso potrebbe danneggiare le guarnizioni o-ring dell'utensile. Se si utilizza un impianto di lubrificazione, non sarà necessario eseguire giornalmente la lubrificazione manuale attraverso l'ingresso aria.

7. SBLOCCAGGIO DELL'UTENSILE INCEPPATO

7.1 Elementi di fissaggio inceppati nell'area di espulsione:

Scollegare l'utensile dal tubo dell'aria.

Sollevare manualmente il dispositivo di sicurezza, afferrare con pinze gli elementi di fissaggio inceppati e toglierli (1).

Elementi di fissaggio inceppati all'interno del caricatore:

Scollegare l'utensile dal tubo dell'aria.

Tirare indietro il coperchio del caricatore.

Se necessario, sollevare manualmente il dispositivo di sicurezza e togliere gli elementi di fissaggio inceppati.

Spingere il coperchio del caricatore in avanti fino al suo aggancio.

8. PULIZIA

AVVERTENZE: Scollegare l'utensile dal tubo dell'aria prima della sua pulizia ed ispezione. Risolvere tutti i problemi prima di rimettere in funzione l'utensile.

PERICOLO: Pericolo mai usare benzina o altri liquidi infiammabili per la pulizia dell'utensile. Eventuali vapori sull'utensile possono infiammarsi in seguito ad una scintilla causando l'esplosione dell'attrezzo con conseguenti gravi lesioni personali o morte.

8.1 Scollegare l'utensile dal tubo dell'aria. Eliminare eventuali depositi fuoriusciti con detergente #2. Asciugare perfettamente prima dell'uso (1).

NOTA: NON IMMERGERE l'utensile in solventi per lavaggio, in quando si potrebbe danneggiare.

1

9. RIPARAZIONE DELL'UTENSILE E RISOLUZIONE DEI PROBLEMI

9.1 MANUTENZIONE E RIPARAZIONI

Tutti gli utensili di qualità con il tempo possono richiedere manutenzione o sostituzione di pezzi dovuti alla normale usura di funzionamento. Queste operazioni dovranno essere effettuate SOLAMENTE da un tecnico autorizzato. MAI CERCARE DI RIPARARE L'UTENSILE DA SOLI.

9.2 RISOLUZIONE DEI PROBLEMI

AVVERTENZE: Disconnettere l'alimentazione dell'aria dall'utensile prima di eseguire procedure di manutenzione.

	PROBLEMA CAUSE SOLUZIONI
1	Perdita d'aria nel coperchio dell'utensile o nell'area del grilletto.	Viti allentate.Guarnizioni o-ring o di tenuta usurate o danneggiate.	Stringere le viti. Installare kit di riparazione.
2	L'utensile non funziona o funziona lentamente.	Alimentazione aria insufficiente.Lubrificazione insufficiente.Guarnizioni o-ring o di tenuta usurate o danneggiate.	Verificare le viti. Installare kit di riparazione.
3	Perdita d'aria nella parte bassa dell'utensile.	Viti allentate.Guarnizioni o-ring o di tenuta usurate o danneggiate.	Stringere le viti. Installare kit di riparazione.
4	L'utensile si inceppa frequentemente.	Elementi di fissaggio non adatti.Elementi di fissaggio danneggiati.Viti caricatore o viti anteriori allentate.Caricatore sporco.	Verificare le corrette dimensioni degli elementi di fissaggio Sostituire gli elementi di fissaggio usurati o danneggiati.Stringere le viti. Pulire il caricatore.
5	Altri Contattare il distributore locale per		l'assistenza.
