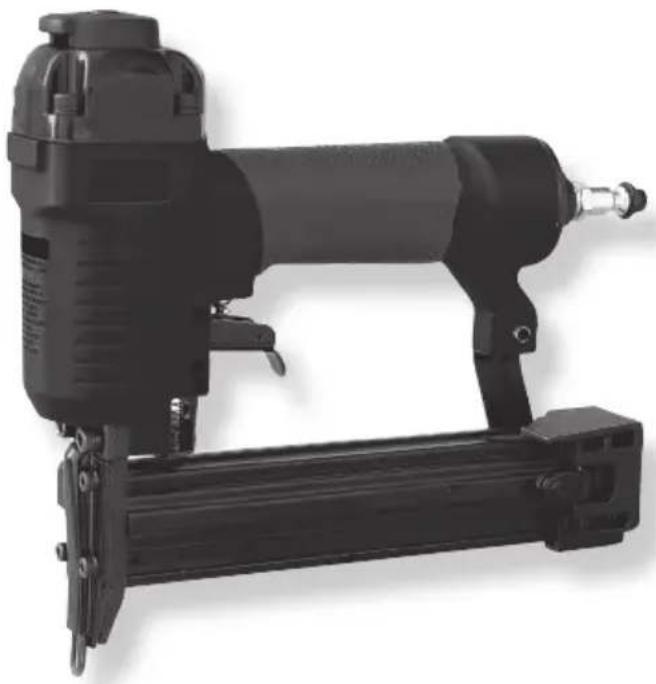

G-301 - Grampeador Abac - Manual de utilização gratuito

Tipo de produto	Grampeador pneumático / Pregador combinado
Marca	Abac
Modelo	G-301
Consumo de ar	0,8 l/min
Pressão de serviço máxima	8 bar (0,8 MPa)
Capacidade do carregador	100 grampos (estimativa)
Dimensões (C x L x A)	250 x 150 x 200 mm (estimativa)
Peso	1,5 kg (estimativa)
Alimentação	Pneumática (ar comprimido)
Modo de acionamento	Contato (segurança + gatilho)
Lubrificação	Pela entrada de ar, óleo padrão
Limpeza	Detergente não inflamável, não imergir
Segurança	Dispositivo de segurança de contato
Reparabilidade	Kit de reparo disponível (juntas tóricas, etc.)
Funções adicionais	Ajuste de profundidade por roda (conforme modelo)

Perguntas frequentes - G-301 Abac

Como lubrificar a ferramenta?

Desconecte a alimentação de ar. Adicione algumas gotas de óleo padrão na entrada de ar. Acione brevemente a ferramenta. Não use óleo detergente ou aditivos.

O que fazer se a ferramenta não funcionar ou funcionar lentamente?

Verifique a alimentação de ar (pressão correta), a lubrificação e o estado das juntas tóricas. Se necessário, instale o kit de reparo.

Como desbloquear um grampo preso?

Desconecte a ferramenta da mangueira de ar. Levante o dispositivo de segurança e remova os grampos presos com pinças. Limpe o carregador se necessário.

Qual pressão de ar usar?

Use uma pressão dentro da faixa de serviço recomendada. Não exceda 8 bar (0,8 MPa).

Como ajustar a profundidade de cravação?

Se o seu modelo estiver equipado com uma roda, gire-a para ajustar a profundidade. Caso contrário, ajuste a pressão de ar.

Posso usar diferentes tipos de fixadores?

Use apenas fixadores (grampos ou pregos) de acordo com as especificações do fabricante. Verifique as dimensões e o estado.

Como limpar a ferramenta?

Desconecte a ferramenta. Remova os depósitos com um detergente não inflamável (tipo #2). Seque perfeitamente. Não imergir a ferramenta em solvente.

O que fazer em caso de vazamento de ar?

Verifique os parafusos e aperte-os. Se o vazamento persistir, substitua as juntas tóricas desgastadas com o kit de reparo.

A ferramenta tem garantia?

O manual não especifica garantia. Entre em contato com seu distribuidor Abac para mais informações.

Onde encontrar peças de reposição?

As peças de reposição, incluindo o kit de reparo (juntas, etc.), estão disponíveis no revendedor local ou no serviço pós-venda Abac.

MANUAL DE UTILIZADOR G-301 Abac

PT Grampeador combinado - Instruções

4. CARICAMENTO DELL'UTENSILE

5. FUNZIONAMENTO DELL'UTENSILE

Ler atentamente as informações do manual úteis para preservar a SUA SEGURANÇA e PREVENIR PROBLEMAS NO EQUIPAMENTO.

PERIGO: indica uma situação de perigo imediata que, se não for evitada, provocará lesões graves ou morte.

ADVERTÊNCIAS: indica uma situação de perigo potencial que, se não for evitada, pode provocar lesões graves ou morte.

ADVERTÊNCIAS: indica ao operador as informações importantes.

3.1 VERIFICAÇÃO DO FUNCIONAMENTO DA FERRAMENTA

O dedo do operador não deve estar no gatilho e a ponta da ferramenta deve ser posicionada sobre a superfície de trabalho.

Pressionar a ferramenta na direção da superfície de trabalho para levantar o dispositivo de segurança, e pressionar o gatilho.

Soltar o gatilho após cada disparo. Deslocar a ferramenta para a posição seguinte e repetir o procedimento acima indicado.

3.2 CONTROLO DA FERRAMENTA

3.2.1 Desligar a alimentação do ar da ferramenta (1).
3.2.2 Evvaziar o carregador (2).
3.2.3 Assegurar-se de que o gatilho e o dispositivo de segurança se movam para cima e para baixo sem se bloquear (3).

ADVERTÊNCIAS: VERIFICAR E SUBSTITUIR OS COMPONENTES DANIFICADOS OU DESGASTADOS DA FERRAMENTA. AS ETIQUETAS DAS ADVERTÊNCIAS DE SEGURANÇA DEVEM SER SUBSTITUÍDAS SE FICAREM ILEGÍVEIS.

3.2.4 Ligar a alimentação do ar à ferramenta (4).

3.2.5 Baixar a ponta contra a zona de trabalho sem puxar o gatilho. A ferramenta não deve disparar de forma contínua. Não usar a ferramenta se tal se verificar.

Retirar a ferramenta da zona de trabalho. O dispositivo de segurança deve regressar à posição original baixa. Pressionar o gatilho. A ferramenta não deve operar. Não usar a ferramenta se tal se verificar (5).

4. CARREGAMENTO DA FERRAMENTA

4.1 Ligar o tubo do ar (1).
4.2 Baixar a travaⒶ do carregador. Puxar para trás a tampa do carregador (2).
4.3 Inserir uma barra de elementos de fixação no carregador. Assegurar-se de que as pontas dos elementos de fixação estejam carregadas para baixo. Assegurar que os elementos de fixação não estejam sujos ou danificados (3).
4.4 Empurrar a tampa do carregador para a frente até encaixar (4).

5. FUNCIONAMENTO DA FERRAMENTA

5.1 É recomendável lubrificar a ferramenta antes de cada uso (ver parágrafo 6) (1).
5.2 Esvaziar o carregador. Ligar o ar através da conexão rápida (2).
5.3 Regular a pressão de funcionamento de forma que se mantenha dentro do intervalo de pressão estabelecido para a ferramenta (3).

Carregar os pontos de fixação dentro do carregador seguindo as instruções do parágrafo 4.

5.4 Verificar a correta penetração dos elementos de fixação disparando pregos numa amostra de madeira. Se os elementos de fixação não alcançarem a profundidade pretendida, regular a pressão do ar para um valor superior de forma a obter o resultado desejado. Se o modelo dispuser de dispositivo de regulação da profundidade, rodar a roda dentada Ⓑ para obter a profundidade pretendida (4).

ADVERTÊNCIAS: não ultrapassar o valor de 8 bar (0,8 Mpa)

1

2

3

4

1

2

3

6.1 Desligar a alimentação do ar da ferramenta, antes de a lubrificar (1).
6.2 Acrescentar algumas gotas de óleo de ferramenta na entrada do ar.

Posicionar a ferramenta com a junta de entrada do ar virada para cima e colocar uma gota de óleo para ferramentas dentro da entrada do ar. Não utilizar óleo detergente ou aditivos. Colocar brevemente em funcionamento a ferramenta depois de acrescentar o óleo (2).

Retirar com um pano o óleo em excesso presente na descarga. O óleo em excesso pode danificar os vedantes o-ring da ferramenta. Caso se utilize um sistema de lubrificação, não será necessário executar diariamente a lubrificação manual através da entrada de ar.

1

2

7.1 Elementos de fixação bloqueados na área de expulsão:

Desligar a ferramenta do tubo de ar.

Levantar manualmente o dispositivo de segurança, segurar com pinças os elementos de fixação bloqueados e retirá-los (1).

Elementos de fixação bloqueados dentro do carregador:

Desligar a ferramenta do tubo de ar.

Puxar para trás a tampa do carregador.

Se necessário, levantar manualmente o dispositivo de segurança e retirar os elementos de fixação bloqueados.

Empurrar a tampa do carregador para a frente até encaixar.

1

ADVERTÊNCIAS: Desligar a ferramenta do tubo de ar antes da sua limpeza e inspeção. Resolver todos os problemas antes de colocar a ferramenta em funcionamento.

PERIGO: Perigo: nunca usar gasolina ou outros líquidos inflamáveis para a limpeza da ferramenta.

Eventuais vapores na ferramenta podem inflamar-se devido a uma faísca causando a explosão da ferramenta com consequentes graves lesões pessoais ou morte.

8.1 Desligar a ferramenta do tubo de ar. Eliminar eventuais depósitos derramados com detergente #2. Secar perfeitamente antes do uso (1).

NOTA: NÃO MERGULHAR a ferramenta em solventes de lavagem, pois pode danificar-se.

1

9. REPARAÇÃO DA FERRAMENTA E RESOLUÇÃO DE PROBLEMAS

9.1 MANUTENÇÃO E REPARAÇÕES

Todas as ferramentas de qualidade, com o tempo, podem exigir manutenção ou substituição de peças devido ao desgaste normal de funcionamento.

Estas operações devem ser efetuadas APENAS por um técnico autorizado.

NUNCA TENTAR REPARAR FERRAMENTAS SOZINHO.

9.2 RESOLUÇÃO DE PROBLEMAS

ADVERTÊNCIAS: Desligar a alimentação do ar da ferramenta antes de executar procedimentos de manutenção.

	PROBLEMA CAUSAS SOLUÇÕES
1	Perda de ar na tampa da ferramenta ou na área do gatilho.	Parafusos frouxos.Vedantes o-ring de retenção desgastados ou danificados.	Apertar os parafusos. Instalar kit de reparação.
2	A ferramenta não funciona ou funciona lentamente.	Alimentação do ar insuficiente.Lubrificação insuficiente.Vedantes o-ring de retenção desgastados ou danificados.	Verificar os parafusos. Instalar kit de reparação.
3	Perda de ar na parte baixa da ferramenta.	Parafusos frouxos.Vedantes o-ring de retenção desgastados ou danificados.	Apertar os parafusos. Instalar kit de reparação.
4	A ferramenta bloqueia-se frequentemente.	Elementos de fixação não adequados.Elementos de fixação danificados.Parafusos do carregador ou parafusos dianteiros frouxos.Carregador sujo.	Verificar as dimensões corretas dos elementos de fixação. Substituir os elementos de fixação danificados ou desgastados. Apertar os parafusos. Limpar o carregador.
5	Outros Contactar o distribuidor local para		assistência.
