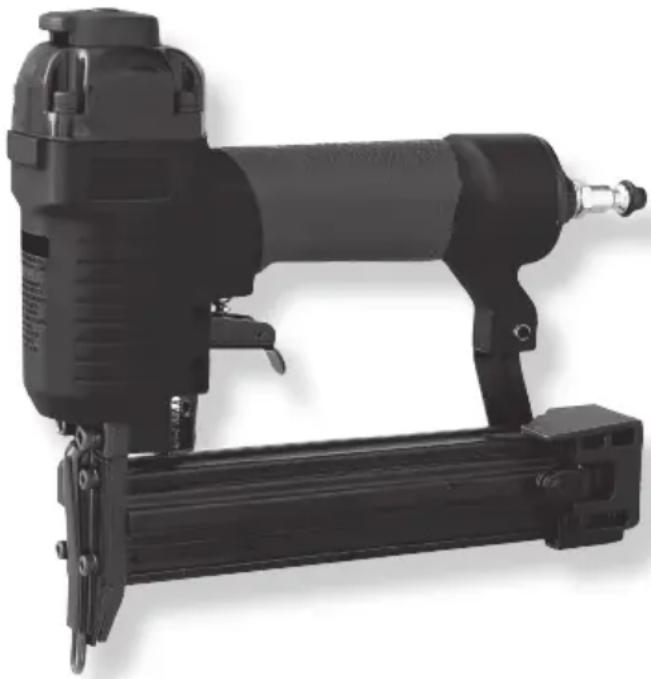

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ G-301 Abac

Прочетете внимателно информацията, съдържаща се в ръководството, за да запазите ВАШАТА БЕЗОПАСНОСТ и за да ПРЕДОТВРАТИТЕ ПРОБЛЕМИ С ОБОРУДВАНЕТО.

ОПАСНОСТ: Обозначава ситуация на непосредствена опасност, която, ако не бъде избегната, може да доведе до сериозни наранявания или смърт. ПРЕДУПРЕЖДЕНИЯ: Обозначава потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до смърт или сериозни наранявания. ПРЕДУПРЕЖДЕНИЯ: Обозначава важна информация за оператора.

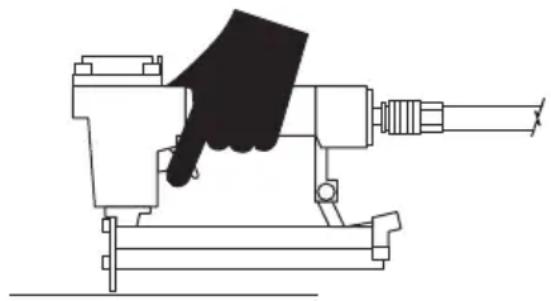

Пръстът на оператора не трябва да бъде върху спусъка, а върхът на инструмента трябва да бъде разположен върху работната повърхност.

Натиснете инструмента към работната повърхност, за да вдигнете предпазния механизмъм, и натиснете спусъка.

Отпускайте спусъка след всяко изстрелване. Преместете инструмента в следващото положение и повторете горната процедура.

3.2 ПРОВЕРКА НА ИНСТРУМЕНТА

3.2.1 Изключете подаването на въздух от инструмента (1).
3.2.2 Изпразнете пълнителя (2).
3.2.3 Уверете се, че спусъкът и предпазният механизъм се движат нагоре и надолу без заяждане (3).

ПРЕДУПРЕЖДЕНИЯ: ПРОВЕРКА И ЗАМЯНА НА ПОВРЕДЕНИ ИЛИ ИЗНОСЕНИ ЧАСТИ НА ИНСТРУМЕНТА. ЕТИКЕТИТЕ С ПРЕДУПРЕЖДЕНИЯ, СВЪРЗАНИ С БЕЗОПАСНОСТТА, ТРЯБВА ДА СЕ СМЕНЯТ, АКО СА НЕЧЕТЛИВИ.

3.2.4 Свържете подаването на въздух към инструмента (4).
3.2.5 Спуснете върха на инструмента към зоната за работа, без да натискате спусъка. Инструментът не трябва да произвежда последователни изстрели. Спрете да използвате инструмента, ако това се случаи. Преместете инструмента извън зоната за работа. Предпазният механизъм трябва да се върне в първоначалното си спуснато положение. Натиснете спусъка. Инструментът не би трябвало да работи. Спрете да използвате инструмента, ако това се случаи (5).

4.1 Свържете маркуча за въздух (1).
4.2 Спуснете ключа на пълнителяⒶ. Издърпайте назад капака на пълнителя (2).
4.3 Вкарайте комплект скоби в пълнителя. Уверете се, че скобите са заредени с връхчетата надолу. Освен това проверете дали скобите не са замърсени или повредени (3).
4.4 Натиснете капака на пълнителя напред, докато се заключи на мястото си (4).

1

2

3

4

5. РАБОТА С ИНСТРУМЕНТА

5.1 Препоръчително е да смазвате инструмента преди всяко използване (вижте раздел 6) (1).
5.2 Изпразнете пълнителя. Свързване на въздуха с помощта на бързодействащия съединител (2).
5.3 Регулирайте работното налягане, така че то да остане в диапазона, определен за инструмента (3).

Заредете скобите в пълнителя съгласно инструкциите, дадени в раздел 4.

5.4 Уверете се, че скобите влизат нормално, като изстреляте няколко в дървена мостра. Ако скобите не достигат желаната дълбочина, настройте налягането на по-висока стойност, за да постигнете желания резултат. Ако модельт е оборудван с устройство за регулиране на дълбочината, завъртете регулатора®, за да постигнете желаната дълбочина (4).

OIL

1

2

8 bar макс.

3

6.1 Изключете подаването на въздух от инструмента, преди да го смажете (1).

6.2 Капнете няколко капки машинно масло на входа за приток на въздух.

Разположете инструмента, така че накрайникът на входа за приток на въздух да сочи нагоре, и капнете капка машинно масло във входа. Не използвайте почистващо масло или добавки.

Включете инструмента скоро след като сте добавили маслото (2).

Избършете излишното масло на изхода.

Прекалено голямо количество масло може да повреди уплътненията на О-пръстена на инструмента. В случай че се използва система за смазване, ежедневното ръчно смазване през входа за приток на въздух няма да бъде необходимо.

1

2

OIL

7. ОСВОБОЖДАВАНЕ НА ЗАДРЪСТЕН ИНСТРУМЕНТ

7.1 Заседнали скоби в участька за изстрелване:

Разкачете инструмента от маркуча за подаване на въздух.

Вдигнете с ръка предпазния механизмъм, хванете заседналите скоби с клещи и ги извадете (1).

Заседнали скоби в пълнителя:

Разкачете инструмента от маркуча за подаване на въздух.

Издърпайте назад капака на пълнителя.

Ако е необходимо, вдигнете с ръка предпазния механизъм и извадете всички заседнали скоби.

Натиснете капака на пълнителя напред, докато се заключи на мястото си.

1

ПРЕДУПРЕЖДЕНИЯ: Разкачете инструмента от маркуча за подаване на въздух, преди да го почистите и проверите. Отстранете всички проблеми, преди отново да въведете инструмента в експлоатация. ОПАСНОСТ: Никога не използвайте бензин или други запалими течности, за да почистите инструмента. Изпаренията около инструмента могат да се възпламенят от искра и да причинят експлозия на инструмента, което може да доведе до тежки наранявания или смърт.

8.1 Разкачете инструмента от маркуча за подаване на въздух.

Отстранете всички разлети остатъци с почистващ препарат #2. Изсушете старателно преди употреба (1).

ЗАБЕЛЕЖКА: НЕ ПОТАПЯЙТЕ инструмента в почистващи разтвори, тъй като може да се повреди.

9. РЕМОНТИРАНЕ НА ИНСТРУМЕНТА И ОТКРИВАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Всички качествени инструменти може да изискват поддръжка с течение на времето или замяна на части поради нормално износване вследствие на работа.

Тези дейности трябва да се извършват САМО от упълномощен техник.

ПРЕДУПРЕЖДЕНИЯ: Изключете подаването на въздух от инструмента, преди да извършвате каквито и да било дейности по поддръжка.

	ПРОБЛЕМ ПРИЧИНИ РЕШЕНИЯ
1	Изтичане на въздух в капака на инструмента или зоната на спусъка.	Разхлабени винтове.Износени или повредениО-пръстени или уплътнения.Затегнете винтовете. Монтирайте ремонтен комплект.
2	Инструментът не работи или работи бавно.	Неправилно подаване на въздух.Недостатьчно смазване.Износени или повредениО-пръстени или уплътнения.Проверете винтовете. Монтирайте ремонтен комплект.
3	Утечка на въздух в долната част на инструмента.	Разхлабени винтове.Износени или повреденио-пръстени или уплътнения.Затегнете винтовете. Монтирайте ремонтен комплект.
4	Инструментът се задръства често. Неподходящи скоби.Повредени скоби.Разхлабени винтове на пълнителя или предни винтове.Замърсен пълнител.Проверете точен ли е размерът на скобите. Заменете повредените или износени скоби. Затегнете винтовете. Почистете пълнителя.	Проверете точен ли е размерът на скобите. Заменете повредените или износени скоби. Затегнете винтовете. Почистете пълнителя.
5	Други проблеми Свържете се с местния търговски	представител за обслужване.
