G-301 - Segtuvas Abac - Nemokama naudojimo instrukcija

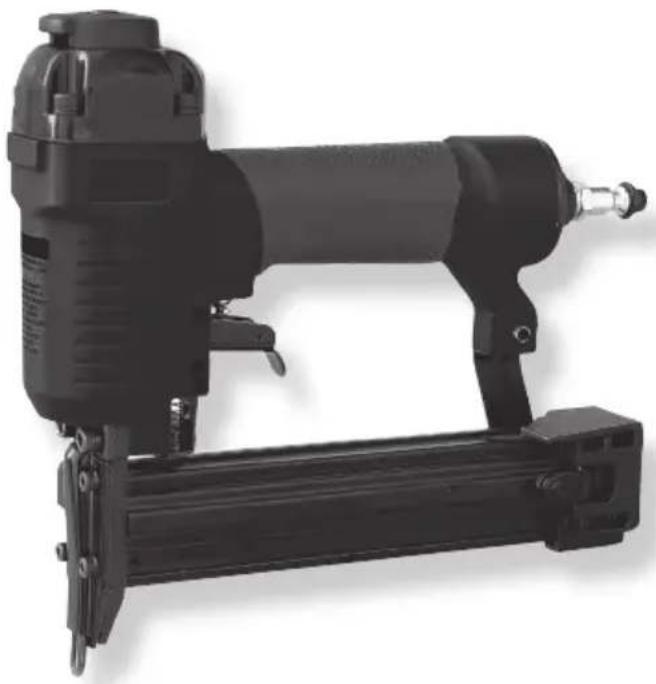

Gaminio tipas	Pneumatinis segiklis / Kombinuotas vinys
Prekės ženklas	Abac
Modelis	G-301
Oro sąnaudos	0,8 l/min
Maksimalus darbinis slėgis	8 bar (0,8 MPa)
Magazino talpa	100 segtukų (apytiksliai)
Matmenys (I x P x A)	250 x 150 x 200 mm (apytiksliai)
Svoris	1,5 kg (apytiksliai)
Maitinimas	Pneumatinis (suslėgtas oras)
Paleidimo režimas	Kontaktinis (saugiklis + gaidukas)
Tepimas	Per oro įvadą, standartinė alyva
Valymas	Nedegus valiklis, nemerkite
Sauga	Kontaktinis saugos įtaisas
Remontuojamumas	Remonto rinkinys prieinamas (O-žiedai ir kt.)
Papildomos funkcijos	Gylio reguliavimas ratuku (priklausomai nuo modelio)

Dažnai užduodami klausimai - G-301 Abac

Kaip sutepti įrankį?

Atjunkite oro tiekimą. Įlašinkite kelis lašus standartinės alyvos į oro įvadą. Trumpai paleiskite įrankį. Nenaudokite valiklių alyvos ar priedų.

Ką daryti, jei įrankis neveikia arba veikia lėtai?

Patikrinkite oro tiekimą (tinkamą slėgį), tepimą ir O-žiedų būklę. Jei reikia, sumontuokite remonto rinkinį.

Kaip atblokuoti užstrigusį segtuką?

Atjunkite įrankį nuo oro žarnos. Pakelkite saugos įtaisą ir replėmis išimkite užstrigusius segtukus. Jei reikia, išvalykite magaziną.

Kokį oro slėgį naudoti?

Naudokite slėgį rekomenduojamoje darbinėje diapazono ribose. Neviršykite 8 bar (0,8 MPa).

Kaip sureguliuoti įkalimo gylį?

Jei jūsų modelyje yra ratukas, pasukite jį, kad sureguliuotumėte gylį. Priešingu atveju, reguliuokite oro slėgį.

Ar galiu naudoti skirtingus tvirtinimo elementus?

Naudokite tik tvirtinimo elementus (segiklius ar vinis), atitinkančius gamintojo specifikacijas. Patikrinkite matmenis ir būklę.

Kaip išvalyti įrankį?

Atjunkite įrankį. Pašalinkite nuosėdas nedegiu valikliu (2 tipas). Kruopščiai išdžiovinkite. Nenardinkite įrankio į tirpiklį.

Ką daryti esant oro nuotėkiui?

Patikrinkite varžtus ir priveržkite. Jei nuotėkis išlieka, pakeiskite susidėvėjusius O-žiedus naudodami remonto rinkinį.

Ar įrankiui taikoma garantija?

Naudojimo instrukcijoje garantija nenurodyta. Dėl papildomos informacijos susisiekite su savo platintoju Abac.

Kur rasti atsargines dalis?

Atsarginės dalys, įskaitant remonto rinkinį (O-žiedai ir kt.), yra prieinamos per vietinį pardavėją arba Abac servisą.

NAUDOJIMO INSTRUKCIJA G-301 Abac

LT Kombinuotoji viniakalė - Instrukcijos

Atidžiai perskaitykite vadove pateiktą informaciją, kad užtikrintumėte SAVO SAUGUMĄ ir IŠVENGTUMĖTE PROBLEMŲ SU ĮRANGA.

PAVOJUS: nurodo staigaus pavojaus situacija, kurios neišvengus, ji pasibaigs dideliais sužalojimais arba mirtimi.

JSPÉJIMAI: nurodo galimo pavojaus situaciją, kurios neišvengus, ji gali sukelti didelius sužalojimus arba mirtį.

JSPÉJIMAI: nurodo operatoriui svarbią informaciją.

Operatoriaus pirštas neturi būti ant gaiduko ir įrankio galas turi būti ties darbo paviršiumi.

Spauskite įrankį prie darbo paviršiaus, kol pakelsite apsauginį prietaisą, ir paspauskite gaiduką.

Po kiekvieno smūgio gaiduką atleiskite. Patraukite įrankį į sekančią padėtį ir iš naujo pakartokite pirmiau nurodytą procedūrą.

3.2.1 Atjunkite oro tiekimą įrankiui (1).
3.2.2 Ištuštinkite dėklą (2).
3.2.3 Isitikinkite, kad gaidukas ir apsauginis prietaisas juda i viršų ir į apačią nestrigdamas (3).

3.2.4 Prijunkite oro tiekimą įrankiui (4).
3.2.5 Nuleiskite galą priešais darbo zoną netraukdami gaiduko. Įrankis neturi nuolat spragsėti. Tokiu atveju, Įrankio nenaudokite. Patraukite Įrankį iš darbo zonos. Apsauginis prietaisas turi grjžti į pradinę padėtį apačioje. Patraukite gaiduką. Įrankis neturi veikti. Tokiu atveju, Įrankio nenaudokite (5).

4.1 Prijunkite oro vamzdj (1).
4.2 Nuleiskite dékloⒶ stabdiklj. Patraukite déklo (2) dangtį atgal.
4.3 Istatykite tvirtinimo elementų juostą i dėklą. Išitikinkite, kad tvirtinimo elementų galai yra sudėti nukreipti i apačią. Taip pat patikrinkite, ar tvirtinimo elementai nėra nešvarūs ar pažeisti (3).
4.4 Stumkite dėklo dangtį j priekį, kol jį užkabinsite (4).

5. IRANKIO VEIKIMAS

5.1 Prieš kiekvieną naudojimą rekomenduojama įrankį sutepti (žr. 6 skirsnį) (1).
5.2 Ištuštinkite dėklą. Prijunkite orą greitaja jungtimi (2).
5.3 Sureguliuokite darbinį slėgį taip, kad jis išliktų įrankiui (3) nustatyto darbinio slėgio intervalo ribose.

Idėkite tvirtinimo dalis į dėklo vidų vadovaudamiesi 4 skirsnyje pateiktomis instrukcijomis.

5.4 Patikrinkite, ar tvirtinimo elementai tinkamai prasiskverbia šaudami vinis j medžio mėginį. Jei tvirtinimo elementai nepasiekia pageidaujamo gylio, nustatykite oro slėgį didesniam dydžiui, kad gautumėte pageidaujamą rezultatą. Jei modelis turi gylio nustatymo prietaisą, pasukite ratelį su briaunelėmis Ⓑ, kad gautumėte pageidaujamą gylį (4).

JSPĖJIMAI: neviršykite 8 bar dydžio (0,8 Mpa)

1

2

3

4

1

2

3

6.1 Prieš tepdami, atjunkite oro tiekimą įrankiui (1).
6.2 Užtepkite kelis įrankio alyvos lašus oro įvade. Pastatykite įrankį taip, kad oro tiekimo jungtis būtų nukreipta į viršų ir įpilkite lašą įrankiams skirtos alyvos į oro tiekimo angą. Nenaudokite valomosios alyvos arba priedų. Įpylę alyvos (2), trumpam paleiskite veikti įrankį.

Trindami pašalinkite išleidimo angoje esančios alyvos perteklių. Alyvos perteklius gali pažeisti įrankio sandarinimo žiedus. Jei naudojama tepimo įranga, kasdien nereikės sutepti rankiniu būdu per oro įvadą.

7. UŽSTRIGUSIO IRANKIO ATBLOKAVIMAS

7.1 Išmetimo zonoje įstrigę tvirtinimo elementai.

Atjunkite jrankj nuo oro vamzdžio.

Rankomis pakelkite apsauginj prietaisą, replėmis paimkite jstrigusius tvirtinimo elementus ir juos išimkite (1).

Dėklo viduje įstrigę tvirtinimo elementai.

Atjunkite jrankj nuo oro vamzdžio.

Patraukite déklo dangtį atgal.

Jei reikia, rankomis pakelkite apsauginj prietaisą ir išimkite jstrigusius tvirtinimo elementus.

Stumkite dėklo dangtį į priekį, kol jį užkabinsite.

İSPĖJIMAI: prieš valydami ir tikrindami, atjunkite įrankį nuo oro vamzdžio. Prieš vėl paleisdami įrankį veikti, pašalinkite visas problemas.

PAVOJUS: įrankiui valyti niekada nenaudokite benzino arba kitų degių skysčių. Bet kokie garai įrankyje dėl žiežirbos gali užsidegti ir sukelti įrankio sprogimą, kuris gali pasibaigti asmens sužalojimais arba mirtimi.

8.1 Atjunkite įrankį nuo oro vamzdžio. Pašalinkite bet kokias su valikliu #2 ištekėjusias sankaupas. Prieš naudodami nepriekaištingai nudžiovinkite (1).

PASTABA: NEMERKITE įrankio į plovimo tirpiklius, nes gali sugadinti.

1

9. İRANKIO TAISYMAS IR PROBLEMŲ ŠALINIMAS

9.1 PRIEŽIŪRA IR TAISYMAI

Visiems kokybiškiems įrankiams per ilgą laiką gali prireikti priežiūros arba dalių keitimo dėl įprasto susidėvėjimo naudojant. Šias operacijas privalo atlikti TIK įgaliotas technikas. NIEKADA NEBANDYKITE PATAISYTI ĮRANKIO VIENI.

9.2 PROBLEMŲ SPRENDIMAS

İSPĖJIMAI: prieš atlikdami priežiūros procedūras, atjunkite oro tiekimą.

	PROBLEMA PRIEŽASTYS	SPRENDIMAI
1	Oro nuotėkis įrankio dangtyje arba gaiduko zonoje.	Varžtai atsilaisvinę.Sandarinimo žiedai arba tarpikliai susidėvėję arba pažeisti.	Priveržkite varžtus. Sumontuokite taisymo komplektą.
2	Įrankis neveikia arba veikia lėtai. Oro	tiekimas nepakankamas.Nepakankamai sutepta.Sandarinimo žiedai arba tarpikliai susidėvėję arba pažeisti.	Patikrinkite varžtus. Sumontuokite taisymo komplektą.
3	Oro nuotėkis apatinėje įrankio dalyje.	Varžtai atsilaisvinę.Sandarinimo žiedai arba tarpikliai susidėvėję arba pažeisti.	Priveržkite varžtus. Sumontuokite taisymo komplektą.
4	Įrankis dažnai užstringa. Netinkami tv	irtinimo elementai.Tvirtinimo elementai pažeisti.Dėklo varžtai arba priekiniai varžtai atsilaisvinę.Dėklas nešvarus.	Patikrinkite, ar tvirtinimo elementai tinkamo dydžio.Pakeiskite susidėvėjusius arba pažeistus tvirtinimo elementus.Priveržkite varžtus. Išvalykite dėklą.
5	Kita Kreipkitės pagalbos į vietinį		prekybos atstovą.
