NAVODILA ZA UPORABO G-301 Abac
OPOZORILA: Predstavlja potencialno nevarno situacijo, ki će je ne preprečimo, lahko poovzroči hude poškodbe ali smrt.
OPOZORILA: Operaterju posreduje pomembne informacije.
Prst operaterja ne sme biti na sprožilu in konica orodja mora biti usmerjena na delovno površino.
Orodje pritisnite na delovno površino, da se varnostna oprema dvigne in nato pritisnite na sprožilec.
Po vsakem udarcu sprožilo spustite. Premaknite orodje na naslednji položaj in ponovite zgornji postopek.

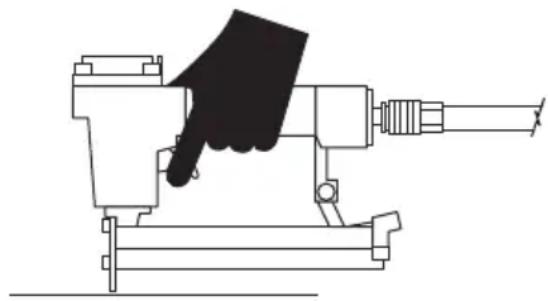

3.2 NADZOR ORODJA
3.2.1 Izključite dovod zraka orodja (1).
3.2.2 Izpraznite šaržer (2).
3.2.3 Prepričajte se, da se sprožilo in varnostna oprema premikata navzgor in navzdol brez zatikanja (3).
OPOZORILA: PREGLEJTE IN NADOMESTITE POŠKODOVANE ALI OBRABLJENE KOMPONENTE ORODJA. NALEPKE Z VARNOSTNIMI OPOZORILI JE TREBA ZAMENJATI, ČE NISO ČITLJIVE.
3.2.4 Priključite orodje na napajanje zraka (4).
3.2.5 Spustite konico proti delovnem območju brez aktiviranja sprožila. Orodje se ne sme sprožati neprekinjeno. Orodja ne uporabljajte, će ugotovite to napako.
Orodje prestavite z delovnega območja. Varnostna oprema se mora vrniti v prvoten spuščen položaj. Povlecite sprožilo. Orodje ne sme delovati. Orodja ne uporabljajte, če ugotovite to napako (5).
5.1 Priporočamo, da orodje podmažete pred vsako uporabo (glej točko 6) (1).
5.2 Izpraznite šaržer.
Priključite zrak s hitrim priključkom (2).
5.3 Regulirajte delovni tlak orodja tako, da bo znotraj dolčenega obsega delovnega tlaka orodja (3).
Naložite sponke v šaržer, pri čemer upoštevajte navodila točke 4.
5.4 Preverite pravilno prodiranje sponk, tako da jih sprožite v vzorec lesa. Če sponke ne dosežejo želene globine, nastavite zračni tlak na višjo vrednost, da boste lahko dosegli želeni rezultat. Če ima model opremo za reguliranje globine, obrnite nazobčano kolo Ⓑ na želeno globino (4).
6.1 Izključite orodje z napajanja zraka, preden ga začnete podmazovati (1).
6.2 Dodajte nekaj kapljic olja na vhod zraka. Namestite orodje z navzgor obrnjenim priključkom za dovod zraka in v vhod zraka kapnite eno kapljico olja za orodje. Ne uporabljajte čistilnega olja ali aditivov. Ko ste dodali kapljico olja, orodje na kratko zaženite (2).
Odstranite, tako da obrišete, odvečno olje, ki je izteklo. Odvečno olje bi lahko poškodovalo tesnila v obliki o-obročev orodja. Če se uporablja sistem podmazovanja, ne bo potrebno vsakodnevno ročno podmazovanje preko vhoda za zrak.
Z roko dvignite varnostno opremo, s kleščami primite blokirane sponke in jih odstranite (1).
Sponke, blokirane v notranjosti šaržerja:
OPOZORILA: Orodje izključite s cevi zraka pred čiščenjem in pregledovanjem.
Vse težave rešite pred zagonom orodja.
NEVARNOST: Zaradi nevarnosti nikoli ne uporabljajte bencina ali drugih tekočin za čiščenja orodja.
Morebitni hlapi na orodju se lahko vnamejo zaradi iskrice in povzročijo eksplozijo orodja in posledično hude poškodbe oseb ali smrt.
OPOMBA: NE POTOPITE orodja v raztopino za pranje, ker bi se lahko poškodovalo.
9. POPRAVILO ORODJA IN REŠEVANJE TEŽAV
9.1 VZDRŽEVANJE IN POPRAVILA
Pri vseh kakovostnih orodjih je sčasoma treba izvesti vzdrževalna dela ali zamenjati dele zaradi običajne obrabe med delovanjem orodja. Ta dela lahko izvajajo SAMO pooblaščeni tehniki. NIKOLI ORODJA NE POSKUŠAJTE POPRAVLJATI SAMI.
9.2 REŠEVANJE TEŽAV
OPOZORILA: Izključite orodje z napajajna z zrakom preden začnete izvajati vzdrževalna dela.
| TEŽAVA: VZROK REŠITVE | |||
| 1 | Puščanje zraka v pokrovu orodja ali v območju sprožila | Popuščeni vijaki.O-tesnila obrabljena ali poškodovana. | Privijte vijake. Namestite komplet za popravila. |
| 2 | Orodje ne deluje ali deluje počasi. | Dovod zraka ni zadosten.Podmazovanje ni zadostno.O-tesnila obrabljena ali poškodovana. | Preverite vijake. Namestite komplet za popravila. |
| 3 | Puščanje zraka na spodnjem delu orodja. | Popuščeni vijaki.O-tesnila obrabljena ali poškodovana. | Privijte vijake. Namestite komplet za popravila. |
| 4 | Orodje pogosto zablokira. Neustrezne | sponke.Poškodovane sponke.Popuščeni vijaki šaržerja ali sprednji vijaki popuščeni.Umazan šaržer. | Preverite pravilne dimenzije sponk. Zamenjajte obrabljene ali poškodovane sponke. Privijte vijake. Očistite šaržer. |
| 5 | Drugo Za pomoč se obrnite na lokalnega | distributerja. | |
