MANUAL DE UTILIZARE G-301 Abac

RO Pistol pentru cuie combinat - Instructiuni

HR Kombinirani zabijač čavala - Upute

Citiți cu atenție informațiile din manual destinate păstrării SIGURANȚEI DVS. și PREVENIRII APARITIEI DE PROBLEME LA ECHIPAMENT.

PERICOL: Indică o situație iminentă periculoasă care, dacă nu este evitată, va duce la vătămare gravă sau deces. AVERTIZĂRI: Indică o situație potențial periculoasă care, dacă nu este evitată, poate duce la vătămări grave sau deces. AVERTIZĂRI: Semnalizează informații importante operatorului.

Degetul operatorului nu trebuie să fie pe declanșator iar vârful aparatului trebuie poziționat pe suprafața de lucru.

Apăsați aparatul pe suprafața de lucru până la ridicarea dispozitivului de siguranță și apăsați declanșatorul.

Eliberați declanșatorul după fiecare aplicare. Deplasați aparatul în următoarea poziție și repetați procedura descrisă mai sus.

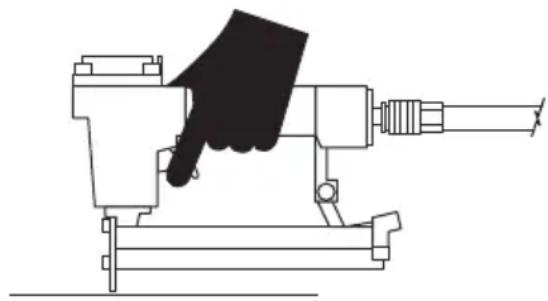

3.2 CONTROLUL APARATULUI

3.2.1 Deconectați aparatul de la alimentarea cu aer (1).
3.2.2 Goliți încărcătorul (2).
3.2.3 Asigurați-vă că declanșatorul și dispozitivul de siguranță se mișcă în sus și în jos fără piedică (3).

AVERTIZĂRI: VERIFICAȚI ȘI ÎNLOCUITI COMPONENTELE DETERIORATE SAU UZATE ALE APARATULUI ETICHETELE AVERTIZĂRILOR DE SIGURANTĂ TREBUIE ÎNLOCUITE DACĂ DEVIN ILIZIBILE.

3.2.4 Conectați aparatul la alimentarea cu aer (4).

3.2.5 Coborâți vârful până la zona de lucru fără a apăsa declanșatorul. Aparatul nu trebuie să fie declanșat în mod continuu. În acest caz nu folositi aparatul.

Scoateți aparatul din zona de lucru. Dispozitivul de siguranță trebuie să revină în poziția inițială coborâtă. Trageți declanșatorul. Aparatul nu trebuie să funcționeze. În acest caz nu folosiți aparatul (5).

4.1 Conectați tubul de aer (1).
4.2 Coborâți opritorul Ⓐ încărcătorului. Trageți înapoi capacul încărcătorului (2).
4.3 Introduceți o bară cu elemente de fixare în încărcător. Asigurați-vă că vârfurile elementelor de fixare sunt îndreptate în jos. Asigurați-vă că elementele de fixare nu sunt murdare sau deteriorate (3).
4.4 Împingeți capacul încărcătorului înainte până la cuplare (4).

5. FUNCTIONAREA APARATULUI

5.1 Se recomandă lubrifierea aparatului înainte de fiecare utilizare (vezi paragraful 6) (1).
5.2 Goliți încărcătorul. Conectați aerul folosind racordul rapid (2).
5.3 Reglați presiunea de lucru astfel încât să se mențină în intervalul valorilor de funcționare stabilite pentru aparat (3).

Încărcați elementele de fixare în încărcător conform instrucțiunilor din paragraful 4.

5.4 Verificați pătrunderea corectă a acestora aplicând câteva cuie pe o bucată de lemn. Dacă elementele de fixare nu intră până la profunzimea dorită, reglați presiunea aerului la o valoare mai mare până obțineți rezultatul dorit. Dacă modelul este prevăzut cu un dispozitiv de reglare a adâncimii, învârtiți rotița zimțată Ⓑ până obțineți profunzimea dorită (4).

1

2

3

4

1

OIL

2

3

4

AVERTIZARE: a nu se depăși valoarea de 8 bar (0,8 Mpa)

6. LUBRIFIEREA

6.1 Deconectați alimentarea cu aer de la aparat înainte de a-l lubrifia (1).
6.2 Adăugați câteva picături de ulei pentru aparate la admisia aerului.

Pozitionați aparatul cu orificiul de admisie a aerului orientat în sus și aplicați o picătură de ulei pentru aparate în interiorul admisiei aerului. Nu folosiți ulei de curățare sau aditivi. După aplicarea uleiului puneți aparatul în funcțiune pentru câteva momente (2).

Îndepărtați prin ștergere excesul de ulei din evacuare. Excesul de ulei ar putea deteriora garniturile inelare ale aparatului. Dacă se utilizează un sistem de lubrifiere, nu va fi necesară efectuarea zilnică a lubrifierii prin admisia aerului.

7.1 Elemente de fixare blocate în zona de expulzare:

Deconectați aparatul de la tubul de aer. Ridicați manual dispozitivul de siguranță, apucați cu un clește elementele de fixare blocate și scoateți-le (1).

Elemente de fixare blocate în încărcător:

Deconectați aparatul de la tubul de aer. Tragetii spre înapoi capacul încărcătorului.

La nevoie, ridicati manual dispozitivul de siguranță și scoateți elementele de fixare blocate.

Împingeți capacul încărcătorului înainte până la cuplare.

1

2

OIL

1

AVERTIZĂRI: Deconectați aparatul de la alimentarea cu aer înainte de curățarea și verificarea sa.

Remediați toate problemele înainte de a pune aparatul în funcțiune din nou.

PERICOL: Nu folosiți niciodată benzină sau alte lichide inflamabile pentru curățarea aparatului.

Eventualii vapori care rămân pe aparat se pot aprinde de la o scânteie cauzând explozia aparatului care poate duce la răniri grave sau chiar deces.

8.1 Deconectați aparatul de la tubul de aer. Eliminați eventualele depuneri ieșite în afară folosind detergent #2. Uscați aparatul perfect înainte de utilizare (1).

NOTĂ: NU SCUFUNDAȚI aparatul în solventi pentru a-l spăla, deoarece se poate deteriora.

9. REPARAREA APARATULUI ŞI REZOLVAREA PROBLEMELOR

9.1 ÎNTRETINERE ŞI REPARAȚII

Toate aparatele de calitate pot necesita în timp întreținerea sau înlocuirea pieselor din cauza uzurii normale de funcționare.

Aceste operațiuni vor trebui efectuate EXCLUSIV de un tehnician autorizat.

NU ÎNCERCAȚI NICIODATĂ SĂ REPARAȚI SINGUR APARATUL.

9.2 REZOLVAREA PROBLEMELOR

AVERTIZĂRI: Deconectați alimentarea cu aer de la aparat înainte de a executa procedurile de întreținere.

	PROBLEMĂ CAUZE SOLUȚII
1	Pierderi de aer prin capacul aparatului sau în zona de declanșare.	Șuruburi slabe.Garnituri inelare sau de etanșare uzate sau deteriorate.	Strângeti șuruburile. Instalați kitul pentru reparații.
2	Instrumentul nu funcționează sau funcționează lent.	Alimentare insuficientă cu aer.Lubrifiere insuficientă.Garnituri inelare sau de etanșare uzate sau deteriorate.	Verificați șuruburile. Instalați kitul pentru reparații.
3	Pierdere de aer prin partea inferioară a aparatului.	Șuruburi slabe.Garnituri inelare sau de etanșare uzate sau deteriorate.	Strângeti șuruburile. Instalați kitul pentru reparații.
4	Aparatul se blochează frecvent. Elemente de fixare neadecvate.Elemente de fixare deteriorate. Șuruburile încărcătorului sau anterioare slăbite.Încărcător murdar.		Verificați dimensiunile corecte ale elementelor de fixare. Înlocuți elementele de fixare uzate sau deteriorate. Strângeti șuruburile.Curățați încărcătorul.
5	Altele Solicitați asistență contactând		distribuitorul local.

1. KOMBINIRANI ZABIJAČ ČAVALA

1.1 TEHNIČKI PODACI

POTROŠNJA ZRAKA: 0,8 l/min

2. SMJERNICE

DEFINICIJE O SIGURNOSTI

2.1. VAŽNE INFORMACIJE

Pažljivo pročitajte informacije u ovom priručniku koje su važne za VAŠU SIGURNOST i za SPRJEČAVANJE PROBLEMA S ALATOM.

OPASNOST: Označava situaciju neposredne opasnosti koja, ako se ne izbjegne, izaziva teške nesreće ili smrt.

UPOZORENJE: Označava situaciju moguće opasnosti koja, ako se ne izbjegne, može izazvati teške nesreće ili smrt.
