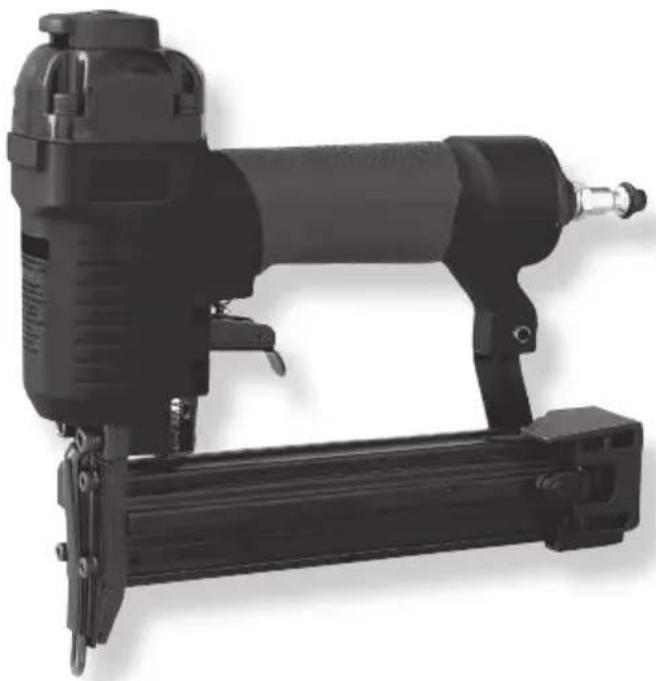

NÁVOD NA OBSLUHU G-301 Abac

Pozorne si prečítajte informácie uvedené v návode, užitočné pre VAŠU BEZPEČNOST a PREDCHÁDZANIE PROBLÉMOM SO ZARIADENÍM.

NEBEZPEČENSTVO: Označuje situáciu bezprostredného nebezpečenstva, ktorej ak sa nezabrání, bude mať za následok úraz alebo smrt.

VAROVANIA: Označuje situáciu potenciálneho nebezpečenstva, ktorej ak sa nezabráni, bude mať za následok úraz alebo smrt.

VAROVANIA: Signalizuje operátorovi dôležité informácie.

Prst operátora nesmie byt na spúšti a hrot nástroja musí byt položený na pracovnom povrchu.

Pritlačte nástroj o pracovný povrch tak, aby sa bezpečnostné zariadenie zdvihlo, a stlačte spúšť.

Uvol'nite spúšť po každom ráze. Premiestnite nástroj na d'alšiu pozíciu a znovu zopakujte vyššie uvedený postup.

3.2.1 Odpojte prívod vzduchu od nástroja (1).
3.2.2 Vyprázdnite zásobník (2).
3.2.3 Uistite sa, že spúšť a bezpečnostné zariadenie sa pohybujú nahor a nadol bez zaseknutia (3).

3.2.4 Pripojte prívod vzduchu do nástroja (4).

3.2.5 Skloňte hrot nadol ku pracovnému priestoru bez potiahnutia spúšte. Nástroj nesmie cvakať nepretržite. Ked'nástroj cvaká nepretržite, nepoužívajte ho.

Premiestnite nástroj z pracovného priestoru. Bezpečnostné zariadenie sa musí vrátiť do pôvodnej polohy - spustené nadol. Potiahnite spúšť. Nástroj sa nesmie spustiť. Ak sa spustí, nepoužívajte ho (5).

4.1 Pripojte hadicu pre prívod vzduchu (1).
4.2 Spustite nadol aretáciu Ⓐ zásobníka. Potiahnite veko zásobníka dozadu (2).
4.3 Vložte tyčku s upevňovacími prvkami do zásobníka a uistite sa, že sú hroty upevňovacích prvkov obrátené smerom nadol. Uistite sa, že upevňovacie prvky nie sú znečistené, ani poškodené (3).
4.4 Zatlačte veko zásobníka dopredu, dokiaľ nedôjde k jeho uchyteniu (4).

5. ČINNOST NÁSTROJA

5.1 Odporúča sa nástroj pred každým použitím namazať (vid' odsek 6) (1).
5.2 Vyprázdnite zásobník. Pripojte prívod vzduchu prostredníctvom rýchlospojky (2).
5.3 Nastavte pracovný tlak tak, aby sa udržiaval v rozmedzí intervalu prevádzkového tlaku, určeného pre nástroj (3).

Naložte upevňovacie prvky, pričom postupujte poľa pokynov uvedených v bode 4.

5.4 Skontrolujte správny prienik upevňovacích prvkov nastrelením klincov do vzorky dreva. Ked' upevňovacie prvky nedosiahnu požadovanú híbku, nastavte tlak vzduchu na vyššiu hodnotu, až kým nedosiahnete požadovaný výsledok. Ked' je model vybavený zariadením na nastavenie híbky, pootočte vrúbkovaným kolieskom, Ⓑ aby ste dosiahli požadovanú híbku (4).

1

2

3

4

1

OIL

2

3

4

6.1 Pred mazaním nástroja odpojte od neho prívod vzduchu (1).
6.2 Pridajte pár kvapiek oleja pre stroje do otvoru pre prívod vzduchu.

Umiestnite nástroj s prívodom vzduchu obráteným nahor a do prívodu vzduchu kvapnite olej pre stroje. Nepoužívajte čistiace oleje alebo prisady. Po pridaní oleja uved'te nakrátko nástroj do činnosti (2).

Otrite prebytočný olej, ktorý sa nachádza vo vypúšťacom otvore. Prebytočný olej by mohol poškodit tesniace o-krúžky. Pri použití mazacieho rozvodu nebude potrebné denne manuálne mazať cez prívod vzduchu.

OIL

7. ODBLOKOVANIE ZASEKNUTÉHO NÁSTROJA

7.1 Zaseknuté upevňovacie prvky vo vyhadzovacom priestore:

Odpojte nástroj od hadice pre prívod vzduchu. Manuálne zdvihnite bezpečnostné zariadenie, uchopte klieštami zaseknuté upevňovacie prvky a vyberte ich (1).

Zaseknuté upevňovacie prvky vo vnútri zásobníka.

Odpojte nástroj od hadice prívodu vzduchu. Potiahnite veko zásobníka dozadu. V prípade potreby manuálne zdvihnite bezpečnostné zariadenie a vyberte zaseknuté upevňovacie prvky. Zatlačte veko zásobníka dopredu, dokial' nedôjde k jeho uchyteniu.

VAROVANIA: Pred čistením a kontrolou odpojte nástroj od hadice pre prívod vzduchu.

Pred uvedením nástroja do činnosti vyriešte všetky problémy.

NEBEZPEČENSTVO: Vzhľadom k hroziacemu nebezpečenstvu nikdy nepoužívajte na čistenie nástroja benzín alebo iné horľavé kvapaliny.

Prípadné výpary na nástroji by sa mohli v dôsledku iskry vznietit' a spôsobit' výbuch, s následným vážnym poranením osôb alebo s následkom smrti.

8.1 Odpojte nástroj od hadice pre prívod vzduchu.

Odstráňte prípadné nánosy uniknutých látok čistiacim prostriedkom #2. Pred použitím nástroj dokonale osušte (1).

POZNÁMKA: Pri umývaní NEPONÁRAJTE nástroj do rozpúštadiel, pretože by sa mohol poškodit.

9. OPRAVA NÁSTROJA A ODSTRAŇOVANIE PROBLÉMOV

9.1 ÚDRŽBA A OPRAVY

Pri všetkých kvalitných nástrojoch bude potrebné časom vykonať údržbu alebo výmenu dielov v dôsledku bežného prevádzkového opotrebovania.

Tieto úkony by mali byť vykonané VÝHRADNE autorizovaným technikom.

NIKDY SA NESNAŽTE OPRAVOVAŤ NÁSTROJ SAMI.

9.2 ODSTRAŇOVANIE PROBLÉMOV

VAROVANIA: Pred vykonávaním údržby odpojte prívod vzduchu od nástroja.

	PROBLÉM PRÍČINY RIEŠENIA
1	Strata vzduchu z veka nástroja alebo v priestore spúšte.	Povolené skrutky.Opotrebované alebo poškodené tesniace o-krúžky alebo tesnenia.	Dotiahnite skrutky. Nainštalujte ochranný kryt.
2	Nástroj nefunguje alebo pracuje pomaly.	Nedostatočný prívod vzduchu.Nedostatočné mazanie.Opotrebované alebo poškodené tesniace o-krúžky alebo tesnenia.	Skontrolujte skrutky. Nainštalujte ochranný kryt.
3	Únik vzduchu v spodnej časti nástroja.	Povolené skrutky.Opotrebované alebo poškodené tesniace o-krúžky alebo tesnenia.	Dotiahnite skrutky. Nainštalujte ochranný kryt.
4	Nástroj sa často zasekáva. Nevhodné	upevňovacie prvky.Poškodené upevňovacie prvky.Povolené skrutky zásobníka alebo predné skrutky.Znečistený zásobník.	Skontrolujte správne rozmery upevňovacích prvkov. Vymeňte opotrebované alebo poškodené upevňovacie prvky. Dotiahnite skrutky. Vyčistite zásobník.
5	Iné Obrátte sa na miestneho		distribútora ohľadom servisnej služby.
