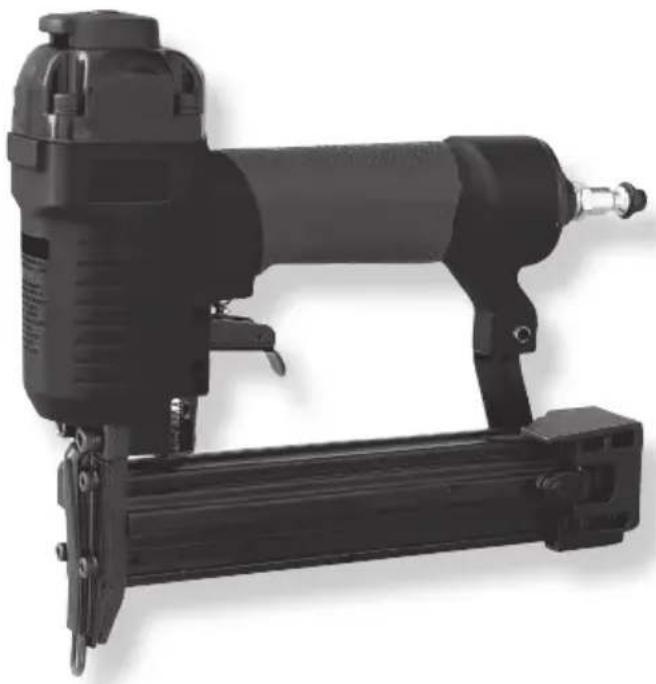

NÁVOD K OBSLUZE G-301 Abac

CZ Kombinovaná hřebíkovačka - Návod

SK Kombinovaná klincovačka - Návod

Pozorně si přečtěte informace uvedené v návodu, užitečné pro zachování VAŠÍ BEZPEČNOSTI a PŘEDCHÁZENÍ PROBLÉMŮM NA ZAŘÍZENÍ.

NEBEZPEČÍ: Označuje situaci okamžitého nebezpečí, která v případě, když jí nebude zabráněno, způsobí úraz nebo smrt. VAROVÁNÍ: Označuje situaci potenciálního nebezpečí, která v případě, když jí nebude zabráněno, způsobí úraz nebo smrt. VAROVÁNÍ: Signalizuje operátorovi důležité informace.

Prst operátora nesmí být na spoušti a hrot nástroje musí být umístěn na pracovním povrchu.

Přitlačte nástroj o pracovní povrch kvůli zvednutí bezpečnostního zařízení, a stiskněte spoušt.

Uvolněte spoušť po každém rázu. Přemístěte nástroj do následující polohy a znovu zopakujte výše uvedený postup.

3.2.1 Odpojte prívod vzduchu od nástroje (1).
3.2.2 Vyprázdněte zásobník (2).
3.2.3 Ujistěte se, že spoušť a bezpečnostní zařízení se pohybují nahoru a dolů bez zaseknutí (3).

1

2

3

VAROVÁNÍ: ZKONTROLUJTE NÁSTROJ A VYMĚNĚTE POŠKOZENÉ NEBO OPOTŘEBOVANÉ KOMPONENTY. NEČITELNÉ VÝSTRAŽNÉ ŠTÍTKY MUSÍ BÝT NAHRAZENY.

3.2.4 Připojte přívod vzduchu do nástroje (4).

3.2.5 Spustte hrot dolů vůči pracovnímu prostoru bez potáhnutí spouště. Nástroj nesmí cvakat nepřetržitě. Když nástroj cvaká nepřetržitě, nepoužívejte jej.

Přemístěte nástroj z pracovního prostoru. Bezpečnostní zařízení se musí vrátit do původní polohy - spuštěné dolů. Potáhněte spoušť. Nástroj nesmí pracovat. Když pracuje, nepoužívejte jej (5).

4

5

4.1 Připojte hadici přívodu vzduchu (1).
4.2 Spustte dolů aretaci Ⓐ zásobníku. Potáhněte víko zásobníku dozadu (2).
4.3 Vložte tyčku s upevňovacími prvky do zásobníku a ujistěte se, že jsou hroty upevňovacích prvků naloženy obrácené směrem dolů. Ujistěte se, že upevňovací prvky nejsou znečištěné ani poškozené (3).
4.4 Zatlačte víko zásobníku dopředu, dokud nedojde k jeho uchycení (4).

5. ČINNOST NÁSTROJE

5.1 Doporučuje se nástroj před každým použitím namazat (viz odstavec 6) (1).
5.2 Vyprázdněte zásobník. Připojte vzduch prostřednictvím rychlospojky (2).
5.3 Nastavte pracovní tlak tak, aby se udržoval v rozmezí intervalu provozního tlaku, určeného pro nástroj (3).

Naložte upevňovací prvky do zásobníku dle postupu uvedeného v bodě 4.

5.4 Zkontrolujte správný průnik upevňovacích prvků nastřílením hřebíků do vzorku dřeva. Když upevňovací prvky nedosáhnou požadované hloubky, nastavte tlak vzduchu na vyšší hodnotu kvůli dosažení požadovaného výsledku. Když je model vybaven zřízením pro nastavení hloubky, pootočte vroubkovaným kolečkem Ⓑ kvůli dosažení požadované hloubky (4).

VAROVÁNÍ: nepřekračujte hodnotu 8 barů (0,8 MPa)

1

2

3

4

1

OIL

2

3

4

6.1 Před mazáním nástroje odpojte od něj přívod vzduchu (1).
6.2 Přidejte pár kapek oleje pro nástroje do otvoru pro přívod vzduchu.

Umístěte nástroj se vstupní spojkou obrácenou směrem nahoru a aplikujte kapku oleje pro nástroje dovnitř vstupu pro vzduch. Nepoužívejte čisticí oleje nebo přísady. Po přidání oleje krátce uved’te nástroj do činnosti (2).

Otřete přebytečný olej, který se nachází ve vypouštěcím otvoru. Přebytečný olej by mohl poškodit těsnicí O-kroužky. Při použití mazacího rozvodu nebude třeba denně provést manuální mazání prostřednictvím vstupu pro vzduch.

OIL

7. ODBLOKOVÁNÍ ZASEKNUTÉHO NÁSTROJE

7.1 Zaseknuté upevňovací prvky ve vyhazovacím prostoru:

Odpojte nástroj od hadice přívodu vzduchu. Manuálně zvedněte bezpečnostní zařízení, uchopte kleštěmi zaseknuté upevňovací prvky a vyjměte je (1).

Zaseknuté upevňovací prvky uvnitř zásobníku.

Odpojte nástroj od hadice přívodu vzduchu. Potáhněte víko zásobníku dozadu.

V prípadě potřeby manuálně zvedněte bezpečnostní zařízení a vyjměte zaseknuté upevňovací prvky.

Zatlačte víko zásobníku dopředu, dokud nedojde k jeho uchycení.

VAROVÁNÍ: Před čištěním a kontrolou odpojte nástroj od hadice přívodu vzduchu. Před uvedením nástroje do činnosti vyřešte všechny problémy.

NEBEZPEČÍ: Vzhledem k hrozícímu nebezpečí nikdy nepoužívejte benzín nebo jiné hořlavé kapaliny k čištění nástroje.

Případné výpary na nástroji by se mohly v důsledku jiskry vznítit a způsobit jeho výbuch s následným vážným ublížením na zdraví osob nebo smrtí.

8.1 Odpojte nástroj od hadice přívodu vzduchu. Odstraňte případné nánosy uniklých látek čisticím prostředkem #2. Před použitím nástroj dokonale osušte (1).

POZNÁMKA: NEPONOŘUJTE nástroj do rozpouštědel za účelem jeho mytí, protože by se mohl poškodit.

1

9. OPRAVA NÁSTROJE A ODSTRAŇOVÁNÍ PROBLÉMŮ

9.1 ÚDRŽBA A OPRAVY

Všechny kvalitní nástroje mohou časem

vyžadovat údržbu nebo výměnu dílu v důsledku běžného provozního opotřebení.

Tyto úkony by měly být provedeny VÝHRADNĚ autorizovaným technikem.

NIKDY SE NÉSNAŽTE OPRAVOVAT NÁSTROJ SAMI.

9.2 ODSTRAŇOVÁNÍ PROBLÉMŮ

VAROVÁNÍ: Před prováděním postupů údržby odpojte přívod vzduchu od nástroje.

	PROBLÉM PŘÍČINY ŘEŠENÍ
1	Ztráta vzduchu z víka nástroje nebo v prostoru spouště.	Povolené šrouby.Opotřebované nebo poškozené těsnicí O-kroužky nebo těsnění.	Utáhněte šrouby. Nainstalujte ochranný kryt.
2	Nástroj nefunguje nebo funguje pomalu.	Nedostatečný přívod vzduchu.Nedostatečné mazání.Opotřebované nebo poškozené těsnicí O-kroužky nebo těsnění.	Zkontrolujte šrouby. Nainstalujte sadu pro opravu.
3	Únik vzduchu ve spodní části nástroje.	Povolené šrouby.Opotřebované nebo poškozené těsnicí O-kroužky nebo těsnění.	Utáhněte šrouby. Nainstalujte sadu pro opravu.
4	Nástroj se často zasekává. Nevhodné	upevňovací prvky.Poškozené upevňovací prvky.Povolené šrouby zásobníku nebo přední šrouby.Znečistěný zásobník.	Zkontrolujte správné rozměry upevňovacích prvků. Vyměňte opotřebované nebo poškozené upevňovací prvky. Utáhněte šrouby. Vyčistěte zásobník.
5	Jiné Obratte se na místního distributora		ohledně servisní služby.

1. WIELOFUNKCYJNY PISTOLET DO GWOŻDZI

1.1 SPECYFIKACJE TECHNICZNE

ZUŻYCIE POWIETRZA: 0,8 l/min

2. WSKAZÓWKI

DEFINICJE W ZAKRESIE

BEZPIECZEŃSTWA

2.1 WAŻNE INFORMACJE
