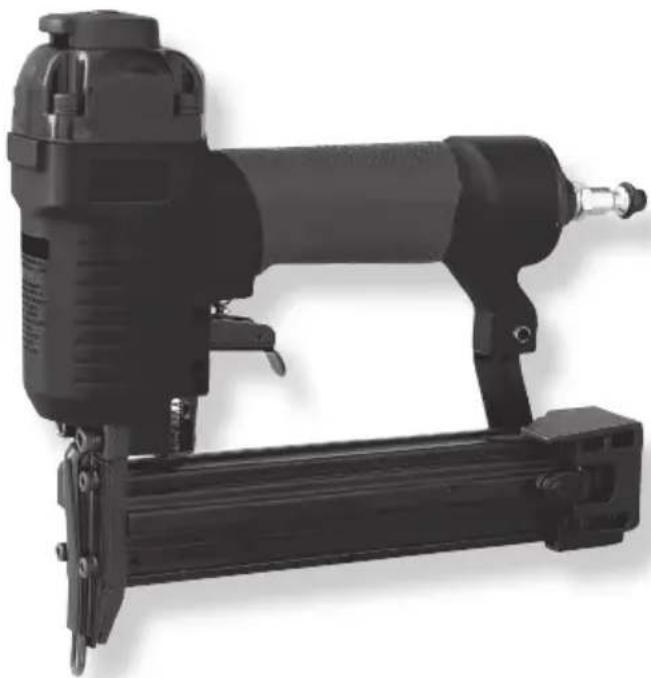

BRUGSANVISNING G-301 Abac

Læs omhyggeligt oplysningerne i brugsanvisningen, som har til formål at garantere DIN SIKKERHED og FOR AT FOREBYGGE PROBLEMER MED REDSKABET.

FARE: Angiver en overhængende farlig situation, som, hvis den ikke undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentiel farlig situation, som, hvis den ikke undgås, kan resultere i død eller alvorlig personskade.

ADVARSEL: Gør brugeren opmærksom på vigtige oplysninger.

Brugerens finger må ikke være på aftrækkeren, og redskabets spids skal være placeret på arbejdsfladen.

Tryk redskabet mod arbejdsfladen, så sikkerhedsanordningen løftes, og tryk på aftrækkeren.

Slip aftrækkeren efter hvert skud. Flyt redskabet til den næste position og gentag ovenstående procedure igen.

3.2 KONTROL AF REDSKABET

3.2.1 Kobl tryklufttilførslen fra redskabet (1).
3.2.2 Tøm magasinet (2).
3.2.3 Sørg for at aftrækkeren og sikkerhedsanordningen bevæger sig op og ned uden at sætte sig fast (3).

ADVARSEL: KONTROLLER OG UDSKIFT

BESKADIGEDE ELLER SLIDTE DELE

AF REDSKABET. MÆRKATERNE MED

SIKKERHEDSADVARSLER SKAL ERSTATTES,

HVIS DE BLIVER ULÆSELIGE.

3.2.4 Kobl tryklufttilførslen til redskabet (4).
3.2.5 Sænk spidsen mod arbejdsområdet uden at trykke på aftrækkeren. Redskabet må ikke skyde kontinuerligt. Undlad at bruge redskabet hvis dette sker.

Flyt redskabet til arbejdsområdet.

Sikkerhedsanordningen skal vende tilbage til den oprindelige sænkede stilling. Træk i aftrækkeren. Redskabet må ikke skyde. Undlad at bruge redskabet hvis dette sker (5).

4.1 Tilslut luftslangen (1).
4.2 Sænk stoppet Ⓐ på magasinet. Træk magasinets låg tilbage (2).
4.3 Indsæt en række som eller klemmer i magasinet. Sørg for, at deres spidser peger nedad. Sørg også for, at sømmene eller klammerne ikke er snavsede eller beskadigede (3).
4.4 Skub magasinets låg frem indtil det klikker på plads (4).

5. REDSKABETS FUNKTION

5.1 Det tilrådes at smøre redskabet inden hver brug (se afsnit 6) (1).
5.2 Tøm magasinet. Tilslut luft via lynkoblingen (2).
5.3 Juster arbejdstrykket, så det forbliver inden for det arbejdstrykområde, der er fastlagt for redskabet (3).

Læg søm eller klammer i magasinet ved at følge instruktionerne i afsnit 4.

5.4 Kontrollér, at sømmene eller klammerne trænger korrekt ind, ved at skyde dem ind i et stykke prøvetræ. Hvis sømmene eller klammerne ikke når den ønskede dybde, justeres lufttrykket til en højere værdi for at opnå det ønskede resultat. Hvis modellen er udstyret med en dybdejusteringsmekaniske, skal du dreje rullehjulet Ⓑ for at opnå den ønskede dybde (4).

ADVARSEL: overskrid ikke 8 bar (0,8 Mpa)

1

2

3

4

1

OIL

2

3

4

6.1 Kobl tryklufttilførslen fra redskabet før det smøres (1).
6.2 Tilsæt et par dråber værktøjsolie i luftindløbet.

Placér redskabet med luftindgangskoblingen vendt opad, og kom en dråbe værktøjsolie inde i luftindløbet. Brug ikke rengøringsolie eller tilsætningsstoffer. Brug kort redskabet efter at have tilsat olien (2).

Fjern overskydende olie fra afløbet ved at tørre af. Overskydende olie kan beskadige redskabets o-ringe. Hvis der anvendes et smøreanlæg, er det ikke nødvendigt at udføre manuel smøring dagligt gennem luftindløbet.

OIL

7. FRIG∅RE ET BLOKERET REDSKAB

7.1 Søm eller klammer har sat sig fast i udskydningsområdet:

Løft manuelt sikkerhedsanordningen, tag fast om fastklemte søm eller klammer med en tang og fjern dem (1).

Søm eller klammer sidder fast inde i magasinet:

Træk magasinets låg tilbage.

Løft om nødvendigt sikkerhedsanordningen manuelt og fjern de fastklemte søm eller klammer.

Skub magasinets låg frem indtil det klikker på plads.

DK

8. RENG∅RING

ADVARSEL: Frakobl redskabets trykluftslange før der udføres rengøring og eftersyn. Løs alle problemer før redskabet tages i brug igen.

FARE: Brug aldrig benzin eller andre antændelige væsker til at rengøre redskabet. Eventuelle dampe på redskabet kan antændes af en gnist, der får udstyret til at eksplodere, hvilket kan resultere i alvorlig personskade eller død.

Fjern eventuelle spildte aflejringer med rengøringsmiddel nr. 2. Tør fuldstændig før brug (1).

BEMÄRK: KOM IKKE redskabet i opløsningsmidler for at vaske det, da det risikerer at beskadige redskabet.

1

9. REPARATION AF REDSKABET OG PPROBLEML∅SNING

9.1 VEDLIGEHOLDELSE OG REPARATION

Alt kvalitetsværktøj kan over tid kræve vedligeholdelse eller udskiftning af dele på grund af normalt brugsslitage.

Disse indgreb må KUN udføres af en autoriseret tekniker.

FORS∅G ALDRIG SELV AT REPARERE REDSKABET.

9.2 PROBLEML∅SNING

ADVARSEL: Kobl tryklufttilførslen fra redskabet før der udføres vedligeholdelse på det.

	PROBLEM ÅRSAGER L∅SNINGER
1	Luftlækage i redskabets dæksel eller i aftrækkerområdet.	Løsnede skruer.Slidte eller beskadigede O-ringe eller tætningspakninger.	Stram skruerne Montérreparationssæt.
2	Redskabet fungerer ikke eller fungerer langsomt.	Utilstrækkelig lufttilførsel.Utilstrækkelig smøring.Slidte eller beskadigede O-ringe eller tætningspakninger.	Kontrollér skruerne. Montérreparationssæt.
3	Luftutæthed for neden på redskabet.	Løsnede skruer.Slidte eller beskadigede O-ringe eller tætningspakninger.	Stram skruerne Montérreparationssæt.
4	Redskabet blokerer hyppigt. Uegnede	søm eller klammer.Beskadigede søm eller klammer.Skruer på magasin eller skruer foran løsnede.Magasin snavset.	Kontrollér at sømmene eller klammerne har den korrekte størrelse. Udskift de slidte eller beskadigede søm eller klammer.Spænd skruerne. Rens magasinet.
5	Andet Kontakt din lokale forhandler for		at få hjælp.

1. KOMBIPISTOL

TEKNISKE EGENSKAPER

LUFTFORBRUK: 0,8 l/min

2. RETNINGSLINJER

SIKKERHETSDEFINISJONER

2.1 VIKTIG INFORMASJON

ADVARSEL: ikke overstig verdien 8 bar (0,8 Mpa)

6. SM∅RING

Hvis nødvendig, løft manuelt
