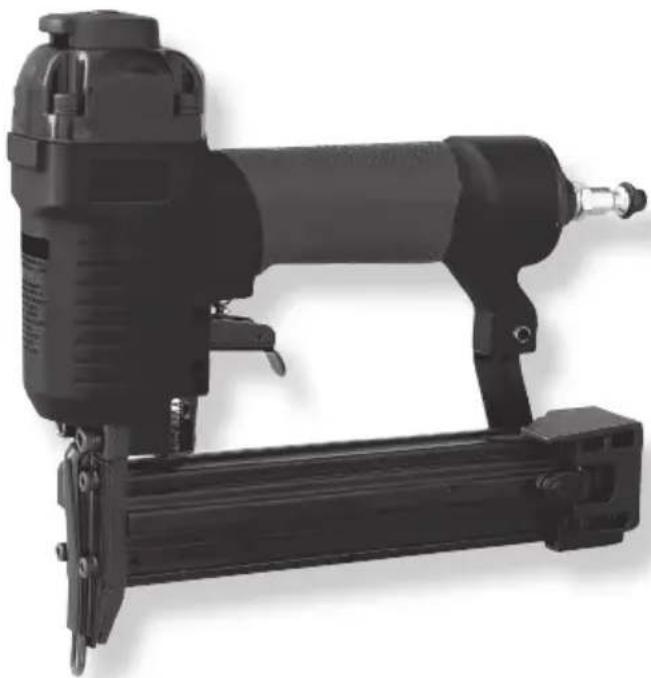

G-301 - Agrafeuse Abac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agrafeuse pneumatique / Cloueur combiné
Marque	Abac
Modèle	G-301
Consommation d'air	0,8 l/min
Pression de service maximale	8 bar (0,8 MPa)
Capacité du chargeur	100 agrafes (estimation)
Dimensions (L x l x H)	250 x 150 x 200 mm (estimation)
Poids	1,5 kg (estimation)
Alimentation	Pneumatique (air comprimé)
Mode de déclenchement	Contact (sécurité + gâchette)
Lubrification	Par entrée d'air, huile standard
Nettoyage	Détergent non inflammable, ne pas immerger
Sécurité	Dispositif de sécurité de contact
Réparabilité	Kit de réparation disponible (joints toriques, etc.)
Fonctions supplémentaires	Réglage de profondeur par molette (selon modèle)

FOIRE AUX QUESTIONS - G-301 Abac

Comment lubrifier l'outil ?

Débranchez l'alimentation en air. Ajoutez quelques gouttes d'huile standard à l'entrée d'air. Actionnez brièvement l'outil. N'utilisez pas d'huile détergente ou d'additifs.

Que faire si l'outil ne fonctionne pas ou fonctionne lentement ?

Vérifiez l'alimentation d'air (pression correcte), la lubrification et l'état des joints toriques. Si nécessaire, installez le kit de réparation.

Comment débloquer une agrafe coincée ?

Débranchez l'outil du tuyau d'air. Soulevez le dispositif de sécurité et retirez les agrafes bloquées avec des pinces. Nettoyez le chargeur si nécessaire.

Quelle pression d'air utiliser ?

Utilisez une pression dans la plage de service recommandée. Ne dépassez pas 8 bar (0,8 MPa).

Comment régler la profondeur d'enfoncement ?

Si votre modèle est équipé d'une molette, tournez-la pour ajuster la profondeur. Sinon, régler la pression d'air.

Puis-je utiliser différents types de fixations ?

Utilisez uniquement des fixations (agrafes ou clous) conformes aux spécifications du fabricant. Vérifiez les dimensions et l'état.

Comment nettoyer l'outil ?

Débranchez l'outil. Enlevez les dépôts avec un détergent non inflammable (type #2). Séchez parfaitement. Ne pas immerger l'outil dans un solvant.

Que faire en cas de fuite d'air ?

Vérifiez les vis et serrez-les. Si la fuite persiste, remplacez les joints toriques usés avec le kit de réparation.

L'outil est-il garanti ?

La notice ne précise pas de garantie. Contactez votre distributeur Abac pour plus d'informations.

Où trouver des pièces de rechange ?

Les pièces de rechange, dont le kit de réparation (joints, etc.), sont disponibles auprès du revendeur local ou du service après-vente Abac.

MODE D'EMPLOI G-301 Abac

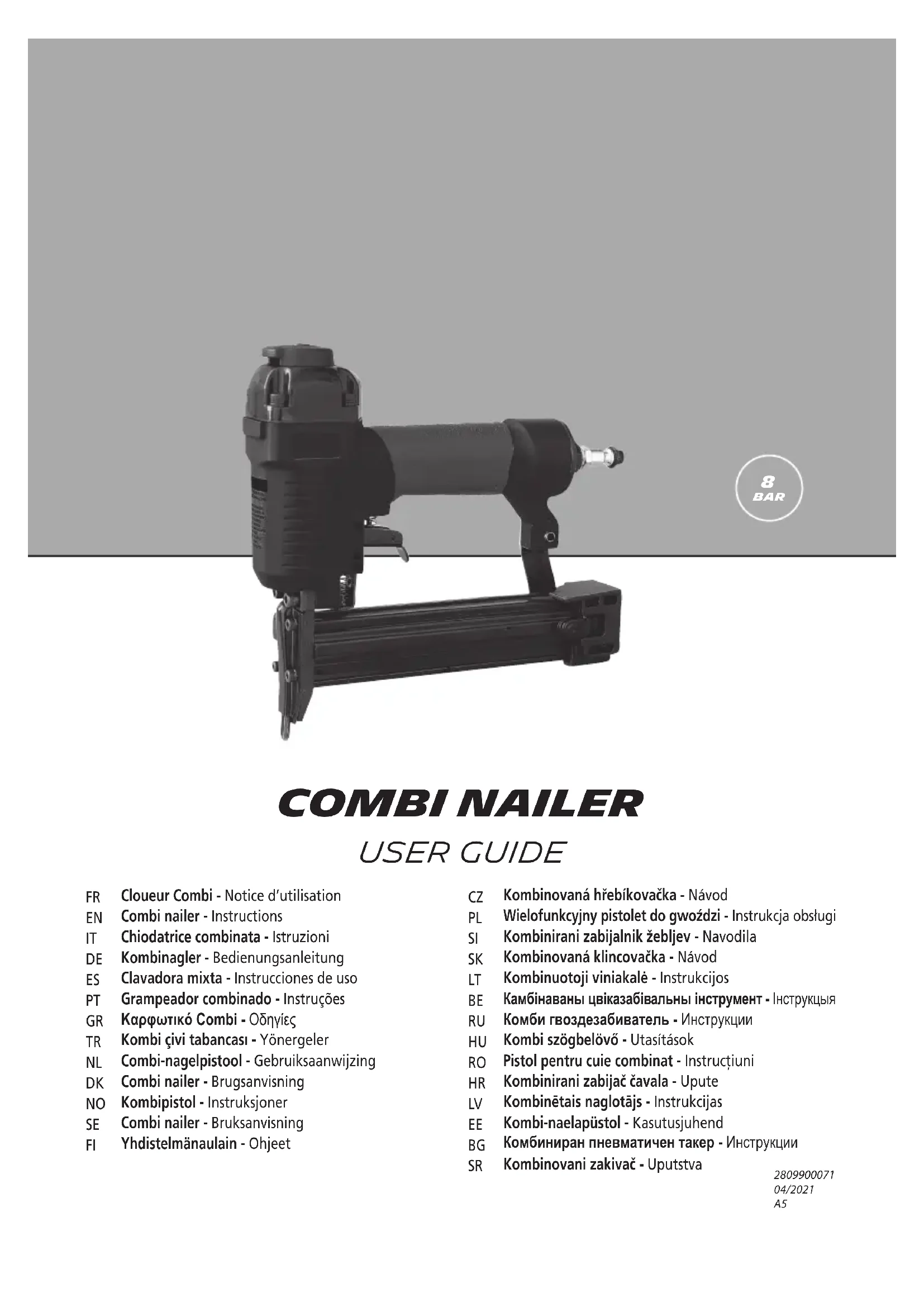

FR Cloueur Combi - Notice d'utilisation

1.1 SPÉCIFICATIONS TECHNIQUES

CONSOMMATION D'AIR : 0,8 l/mn

2. LIGNE DIRECTRICE

DÉFINITIONS SUR LA SÉCURITÉ

2.1 INFORMATIONS IMPORTANTES

Lire attentivement les informations contenues dans la notice pour préserver VOTRE SÉCURITÉ et pour PRÉVENIR LES PROBLÈMES DE L'ÉQUIPEMENT.

DANGER : Indique une situation de danger immédiat qui, si elle n'est pas évitée, peut entraîner des blessures graves ou la mort.

AVERTISSEMENTS : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

AVERTISSEMENTS : Signale à l'opérateur les informations importantes.

Le doigt de l'opérateur ne doit pas être sur la gâchette et la pointe de l'outil doit être positionnée sur la surface de travail.

Pousser l'outil vers la surface de travail pour soulever le dispositif de sécurité et appuyer sur la gâchette.

Relâcher la gâchette après chaque coup. Déplacer l'outil à la position suivante et répéter la procédure ci-dessus.

3.2 CONTRÔLE DE L'OUTIL

3.2.1 Débrancher l'alimentation en air de l'outil (1).
3.2.2 Vider le chargeur (2).
3.2.3 S'assurer que la gâchette et le dispositif de sécurité se déplacent vers le haut et vers le bas sans se bloquer (3).

AVERTISSEMENTS : VÉRIFIER ET REMPLACER LES COMPOSANTS ENDOMMAGÉS OU USÉS DE L'OUTIL. LES ÉTIQUETTES D'AVERTISSEMENT DE SÉCURITÉ DOIVENT ÊTRE REMPLACÉES SI ELLES SONT ILLISIBLES.

3.2.4 Brancher l'alimentation en air de l'outil (4).

3.2.5 Abaisser la pointe contre la zone de travail sans appuyer sur la gâchette. L'outil ne doit pas se déclencheur en continu. Ne pas utiliser l'outil si cela se produit.

Déplacer l'outil de la zone de travail. Le dispositif de sécurité doit revenir dans sa position initiale. Appuyer sur la gâchette. L'outil ne doit pas fonctionner. Ne pas utiliser l'outil si cela se vérifie (5).

4.1 Brancher le tuyau d'air (1).
4.2 Abaisser l'ergot® du chargeur. Tirer le couvercle du chargeur (2) vers l'arrière.
4.3 Insérez une barre de fixation dans le chargeur et assurez-vous que les pointes des éléments de fixation sont chargées vers le bas. Veiller également à ce que les éléments de fixation ne soient pas sales ou endommagées (3).
4.4 Pousser le couvercle du chargeur vers l'avant jusqu'à ce qu'il s'enclenche (4).

5. FONCTIONNEMENT DE L'OUTIL

5.1 Il est recommandé de lubrifier l'outil avant chaque utilisation (voir section 6) (1).
5.2 Vider le chargeur. Brancher l'air à l'aide du raccord à branchement rapide (2).
5.3 Régler la pression de travail de manière à ce qu'elle reste dans la plage de pression de service spécifiée pour l'outil (3).

Charger les agrafes dans le chargeur en suivant les instructions du paragraphe 4.

5.4 Vérifier que les éléments de fixation ont pénétré correctement en tirant des clous sur un échantillon de bois. Si les éléments de fixation n'atteignent pas la profondeur souhaitée, régler la pression d'air à une valeur plus élevée pour obtenir le résultat souhaité. Si le modèle est équipé d'un dispositif de réglage de la profondeur, tourner la roulette moletée Ⓑ pour obtenir la profondeur souhaitée (4).

AVERTISSEMENTS : ne pas dépasser la valeur de 8 bars (0,8 Mpa)

1

2

3

4

1

2

3

4

6.1 Débrancher l'alimentation en air de l'outil avant de le lubrifier (1).
6.2 Ajouter quelques gouttes d'huile à l'entrée d'air.

Placer l'outil avec le raccord d'entrée d'air vers le haut et placer une goutte d'huile à l'intérieur de l'entrée d'air. Ne pas utiliser d'huile détergente ou d'additifs. Mettre brièvement en marche l'outil après avoir ajouté l'huile (2).

Enlever, en frottant, l'excès d'huile présente dans le refoulement. Un excès d'huile peut endommager les joints toriques de l'outil. Si un système de lubrification est utilisé, une lubrification manuelle par l'entrée d'air n'est pas nécessaire quotidiennement.

7. DÉBLOCAGE DE L'OUTIL COINCÉ

7.1 Eléments de fixation coincés dans la zone d'expulsion :

Débrancher l'outil du tuyau d'air.

Soulever manuellement le dispositif de sécurité, saisir avec des pinces les éléments de fixation bloqués et les retirer (1).

Des éléments de fixation sont coincés dans le chargeur :

Débrancher l'outil du tuyau d'air.

Tirer le couvercle du chargeur vers l'arrière.

Le cas échéant, soulever manuellement le dispositif de sécurité et retirer les éléments de fixation coincés.

Pousser le couvercle du chargeur ver l'avant jusqu'à ce qu'il s'enclenche.

1

2

1

AVERTISSEMENTS : Débrancher l'outil du tuyau d'air avant le nettoyage et l'inspection. Résoudre tous les problèmes avant de remettre l'outil en service.

DANGER : Ne jamais utiliser de l'essence ou d'autres liquides inflammables pour nettoyer l'outil.

Les vapeurs sur l'outil peuvent s'enflammer à cause d'une étincelle, en provoquant l'explosion de l'outil, entraînant des blessures graves ou la mort.

8.1 Débrancher l'outil du tuyau d'air. Enlever tous les dépôts renversés avec le détergent #2. Sécher parfaitement avant utilisation (1)

REMARQUE : NE PAS IMMERGER l'outil dans des solvants de lavage, car cela pourrait l'endommager.

1

9. RÉPARATION DE L'OUTIL ET RÉSOLUTION DES PROBLÈMES

9.1 ENTRETIEN ET RÉPARATIONS

Tous les outils de qualité peuvent, avec le temps, nécessiter l'entretien ou le remplacement de pièces en raison de l'usure normale de fonctionnement.

Ces opérations doivent être effectuées UNIQUEMENT par un technicien autorisé. NE JAMAIS ESSAYER DE RÉPARER L'OUTIL VOUS-MÊME

9.2 RÉSOLUTION DES PROBLÈMES

AVERTISSEMENTS : Débrancher l'alimentation en air de l'outil avant d'effectuer les opérations d'entretien.

	PROBLÈME CAUSES REMÈDES
1	Fuite d'air dans le couvercle de l'outil ou dans la zone de la gâchette.	Vis déserrées.Joints toriques ou d'étanchéité usés ou endommagés.	Serrer les vis. Installer le kit de réparation.
2	L'outil ne fonctionne pas ou fonctionne lentement.	Alimentation d'air insuffisante.Lubrification insuffisante.Joints toriques ou d'étanchéité usés ou endommagés.	Vérifier les vis. Installer le kit de réparation.
3	Fuite d'air dans la partie inférieure de l'outil.	Vis déserrées.Joints toriques ou d'étanchéité usés ou endommagés.	Serrer les vis. Installer le kit de réparation.
4	L'outil se bloque fréquemment. Eléments de fixation non appropriés.Eléments de fixation endommagés.Vis chargeur ou vis avant desserrées.Chargeur encrassé.		Vérifier les dimensions correctes des éléments de fixation.Remplacer les éléments de fixation usés ou endommagés. Serrer les vis. Nettoyer le chargeur.
5	Autres Contacter le distributeur local pour		l'assistance.

1. COMBI NAILER

1.1 TECHNICAL SPECIFICATIONS

AIR CONSUMPTION: 0.8 L/min

2. GUIDELINES

SAFETY DEFINITIONS

2.1 IMPORTANT INFORMATION
