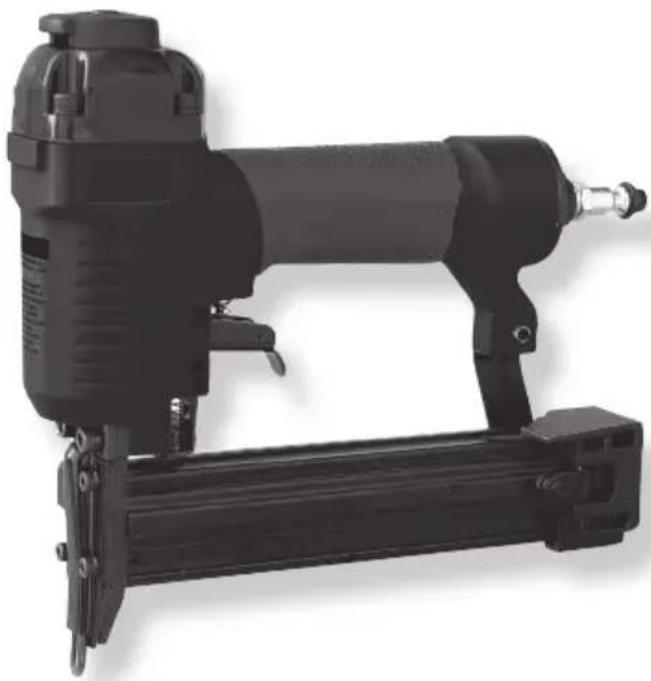

GEBRUIKSAANWIJZING G-301 Abac

NL Combi-nagelpistool - Gebruiksaanwijzing

DK Combi nailer - Brugsanvisning

Lees de informatie in de handleiding aandachtig door om UW VEILIGHEID te behouden en PROBLEMEN MET DE APPARATUUR TE VOORKOMEN.

GEVAAR: Geeft een onmiddellijke gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

WAARSCHUWINGEN: Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot ernstig letsel of de dood.

WAARSCHUWINGEN: Geeft belangrijke informatie aan voor de operator.

De vinger van de operator mag zich niet op de trekker bevinden en de punt van het gereedschap moet op het werkoppervlak worden geplaatst.

Druk het gereedschap in de richting van het werkoppervlak zodat de veiligheidsinrichting omhoog komt en druk vervolgens op de trekker.

Laat de trekker na elk schot los. Verplaats het gereedschap naar de volgende positie en herhaal de bovenstaande procedure opnieuw.

3.2 CONTROLE VAN HET GEREEDSCHAP

3.2.1 Ontkoppel de luchttoevoer van het gereedschap (1).
3.2.2 Leeg de lader (2).
3.2.3 Zorg ervoor dat de trekker en de veiligheidsinrichting op en neer bewegen zonder vast te lopen (3).

WAARSCHUWINGEN: CONTROLEER EN VERVANG DE BESCHADIGDE OF VERSLETEN ONDERDELEN VAN HET GEREEDSCHAP. DE ETIKETTEN VAN DE VEILIGHEIDSWAARSCHUWINGEN MOETEN WORDEN VERVANGEN INDIEN DEZE ONLEESBAAR ZIJN GEWORDEN.

3.2.4 Sluit de luchttoevoer aan op het gereedschap (4).
3.2.5 Laat de punt op het werkgebied zakken zonder de trekker over te halen. Het gereedschap moet niet continu afvuren. Gebruik het gereedschap niet als dit gebeurt. Verplaats het gereedschap uit het werkgebied. De veiligheidsinrichting moet terugkeren naar de oorspronkelijke neergelaten positie. Trek aan de trekker. Het gereedschap mag niet werken. Gebruik het gereedschap niet als dit gebeurt (5).

4.1 Sluit de luchtslang (1) aan.

4.2 Laat de vergrendeling van de laderⒶ zakken.

Trek het deksel van de lader (2) naar achteren.

4.3 Plaats een staaf bevestigingselementen in de lader. zorg ervoor dat de uiteinden van de bevestigingen naar beneden zijn geladen. Zorg er ook voor dat de bevestigingselementen niet vuil of beschadigd zijn (3).

4.4 Duw het deksel van de lader naar voren totdat het vastklikt (4).

5. WERKING VAN HET GEREEDSCHAP

5.1 Het is raadzaam om het gereedschap voor elk gebruik te smeren (zie paragraaf 6) (1).

5.2 Leeg de lader.

Verbind de lucht door middel van een snelkoppeling (2).

5.3 Stel de werkdruk zodanig af dat deze binnen het werkdrukbereik blijft dat is ingesteld voor het gereedschap (3).

Laad de bevestigingselementen in de lader volgens de instructies in paragraaf 4.

5.4 Controleer de juiste penetratie van de bevestigingselementen door spijkers op een stuk hout te schieten. Als de bevestigingselementen niet de gewenste diepte bereiken, stelt u de luchtdruk in op een hogere waarde om het gewenste resultaat te verkrijgen. Als het model is uitgerust met een inrichting voor het instellen van de diepte, draait u aan het gekarteld wieltje Ⓑ om de gewenste diepte te verkrijgen (4).

WAARSCHUWING: overschrijd de waarde van 8 bar niet (0,8 Mpa)

1

2

3

4

1

OIL

2

3

4

6.1 Ontkoppel de luchttoevoer van het gereedschap voordat u het smeert (1).
6.2 Voeg een paar druppels gereedschapsolie toe aan de luchtinlaat.

Plaats het gereedschap met de aansluiting van de luchtinlaat naar boven gericht en plaats een druppel gereedschapsolie in de luchtinlaat.

Gebruik geen reinigingsolie of additieven.

Schakel het gereedschap kort in nadat u de olie heeft toegevoegd (2).

Verwijder overtollige olie uit de afvoer door deze af te vegen. Overtollige olie kan de O-ringen van het gereedschap beschadigen. Als er een smeersysteem wordt gebruikt, is het niet noodzakelijk om dagelijks handmatig te smeren via de luchtinlaat.

1

2

OIL

7. VASTGELOPEN GEREEDSCHAP DEBLOKKEREN

7.1 Vastgelopen bevestigingselementen in de uitgang:

Koppel het gereedschap los van de luchtslang. Til de beveiligingsinrichting met de hand op, grijp de vastzittende bevestigingen vast met een tang en verwijder deze (1).

Vastgelopen bevestigingselementen in de lader:

Koppel het gereedschap los van de luchtslang.

Trek het deksel van de lader naar achteren.

Til indien nodig de beveiligingsinrichting handmatig op en verwijder de vastgelopen bevestigingselementen.

Duw het deksel van de lader naar voren totdat het vastklikt.

1

WAARSCHUWINGEN: Koppel het gereedschap los van de luchtslang voordat u deze reinigt en inspecteert. Los alle problemen op voordat u het gereedschap opnieuw inschakelt. GEVAAR: Gebruik nooit benzine of andere ontvlambare vloeistoffen om het gereedschap te reinigen. Dampen op het gereedschap kunnen na een vonk ontbranden, waardoor de apparatuur kan exploderen, wat kan leiden tot ernstig persoonlijk letsel of de dood.

8.1 Koppel het gereedschap los van de luchtslang.

Verwijder eventuele gemorste vloeistof met reinigingsmiddel #2. Voor gebruik grondig drogen (1).

OPMERKING: DOMPEL het gereedschap NIET onder in oplosmiddelen, omdat dit het kan beschadigen.

9. REPARATIE VAN HET GEREEDSCHAP EN PROBLEEMOPLOSSING

9.1 ONDERHOUD EN REPARATIES

Na verloop van tijd kan voor alle

kwaliteitsgereedschap onderhoud of vervanging van onderdelen nodig zijn vanwege normale bedrijfsslijtage.

Deze werkzaamheden mogen ALLEEN worden uitgevoerd door een bevoegde technicus.

PROBEER NOOIT ZELF HET GEREEDSCHAP TE REPAREREN.

WAARSCHUWINGEN: Ontkoppel de luchttoevoer van het gereedschap voordat er onderhoudsprocedures worden uitgevoerd.

	PROBLEEM OORZAAK OPLOSSINGEN
1	Luchtlekkage in het deksel van de gereedschap of in de trekker.	Losse schroeven.Versleten of beschadigde O-ring of afdichtingen.	Draai de schroeven vast. Installeer een reparatieset.
2	Het gereedschap werkt niet of werkt langzaam.	Onvoldoende luchttoevoer.Onvoldoende smering.Versleten of beschadigde O-ring of afdichtingen.	Controleer de schroeven. Installeer een reparatieset.
3	Luchtlekkage in het onderste gedeelte van het gereedschap.	Losse schroeven.Versleten of beschadigde O-ring of afdichtingen.	Draai de schroeven vast. Installeer een reparatieset.
4	Het gereedschap loopt vaak vast. Bevestigingselementen niet geschikt.Bevestigingselementen beschadigd.Losse schroeven van de lader of aan de voorkant.Lader vuil.	Controleer de juiste afmetingen van de bevestigingselementen. Vervang de versleten of beschadigde bevestigingselementen. Draai de schroeven vast. Reinig de lader.
5	Andere problemen Neem contact op met uw lokale	distributeur voor assistentie.

1. COMBI NAILER

1.1 TEKNISKE EGENSKABER

LUFTFORBRUG: 0,8 l/min

2. RETNINGSLINJER

SIKKERHEDSDEFINITIONER
