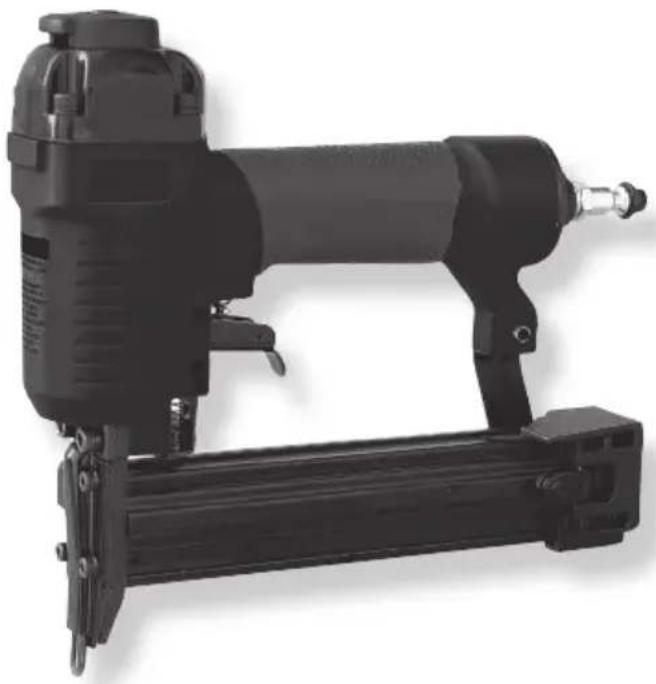

BRUKSANVISNING G-301 Abac

NO Kombipistol - Instruksjoner

SE Combi nailer - Bruksanvisning

Les nøye informasjonen i håndboken som er nyttig for å bevare DIN SIKKERHET og FOREBYGGE SKADER PÅ UTSTYRET.

FARE: Varsler en umiddelbar farlig situasjon som vil resultere i dødsfall eller personskade hvis den ikke unngås.

ADVARSLER: Varsler om en potensiell farlig situasjon som kan resultere i dødsfall eller personskade hvis den ikke unngås.

ADVARSLER: Varsler operatøren om viktig informasjon.

Operatørens finger må ikke være på avløseren og verktøyets nese må være plassert på arbeidsflaten.

Press verktøyet mot arbeidsflaten inntil sinnerhetsanordningen heves og trykk på avløseren.

Slipp avløseren etter hvert skudd. Flytt verktøyet til neste posisjon og gjenta prosedyren ovenfor.

3.2.1 Koble lufttilførselen fra verktøyet (1).
3.2.2 Tøm magasinet (2).
3.2.3 Forsikre deg om at avtrekkeren og sikkerhetsinnretningen beveger seg opp og ned uten at de setter seg fast. (3).

3.2.4 Koble lufttilførselen til verktøyet (4).

3.2.5 Før spissen mot arbeidssonen uten å trykke på avløseren. Verktøyet skal ikke utløses kontinuerlig. Ikke bruk verktøyet hvis dette skjer. Flytt verktøyet vekk fra arbeidssonen.

Sikkerhetsinnretningen skal returnere til opprinnelige senket posisjon. Trykk på avtrekkeren. Verktøyet skal ikke utløses. Ikke bruk verktøyet hvis det skjer (5).

5.1 Vi anbefaler å smøre verktøyet før hver bruk (se avsnitt 6) (1).
5.2 Tøm magasinet. Koble til luften med hurtigkobling (2).
5.3 Juster driftstrykket slik at det befinner seg i det intervallet som er bestemt for verktøyet (3).

Legg festeelementene inn i magasinet ved å følge instruksjonene i avsnitt 4.
5.4 Sjekk festeelementenes korrekte innslag ved å skyte spiker på et prøvestykke av tre. Hvis festeelementene ikke når ønsket innslag, juster lufttrykket til en høyere verdi for å oppnå ønsket resultat. Hvis modellen er utstyrt med enhet for dybdejustering, vri på tommelhjulet Ⓑ for å oppnå ønsket dybde (4).
5.4 Sjekk festeelementenes korrekte innslag ved å skyte spiker på et prøvestykke av tre. Hvis festeelementene ikke når ønsket innslag, juster lufttrykket til en høyere verdi for å oppnå ønsket resultat. Hvis modellen er utstyrt med enhet for dybdejustering, vri på tommelhjulet Ⓑ for å oppnå ønsket dybde (4).

1

2

3

4

1

OIL

2

3

4

6.1 Koble lufttilførselen fra verktøyet før smøring (1).
6.2 Fyll noen dråper verktøyolje i luftinntaket. Plasser verktøyet med luftinntaksslangen vendt oppover og fyll en dråpe verktøyolje inn i luftinntaket. Ikke bruk renseolje eller tilsetninger. Sett verktøyet i drift for en kort stund etter påfylling av olje (2).

Tørk av overflødig olje ved utløpet. For mye olje vil skade verktøyets O-ringer. Dersom det brukes et smøreanlegg, er det ikke nødvendig å utføre daglig manuell smøring av luftinntaket.

OIL

7. FRIGJ∅RING AV FASTKJ∅RT VERKT∅Y

7.1 Festeelementer som sitter fast i utførselsområdet:

Koble verktøyet fra luftslangen.

Løft manuelt sikkerhetsinnretningen, ta tak i fastkjørte festeelementer med en tang og fjern dem (1).

Koble verktøyet fra luftslangen.

Trekk dekselet til magasinet bakover.

sikkerhetsinnretningen og fjern de fastkjørte festeelementene.

Skyv dekselet på magasinet fremover til det festes i posisjon.

8. RENGJ∅RING

ADVARSLER: Koble verktøyet fra slangen for lufttilførsel før rengjøring og inspeksjon. Løs alle problemer før verktøyet sett i drift igjen.

FARE: Bruk aldri bensin eller andre brennbare væsker til rengjøring av verktøyet. Eventuell damp på verktøyet kan antennes av en gnist og forårsake at verktøyet eksploderer og medføre død eller alvorlig personskade.

8.1 Koble verktøyet fra luftslangen. Fjern eventuelt produktlekkasje med rengjøringsmiddel #2. Tørk godt før bruk (1).

MERK: IKKE DYPP verktøyet i rengjøringsmidler, det kan føre til skader.

1

9. REPARASJON AV VERKT∅YET OG PROBLEML∅SNING

Alt kvalitetsverktøy kan over tid kan kreve vedlikehold eller utskifting av deler på grunn av normal bruksslitasje. Reparasjoner må KUN utføres av en autorisert tekniker. PR∅V ALDRI Å REPARERE VERKT∅YET SELV.

9.2 PROBLEML∅SNING

ADVARSLER: Koble lufttilførselen fra verktøyet før vedlikehold.

	PROBLEM ÅRSAK L∅SNINGER
1	Luftlekkasje i verktøyets deksel eller i avtrekkerens område.	Løsne skruer.Slitte eller skadet O-ringer eller tetningsringer.	Stram skruene.Installere reparasjonsett.
2	Verktøyet virker ikke eller er tregt.	For lite lufttilførsel.For lite smøring.Slitte eller skadet O-ringer eller tetningsringer.	Kontrollere skruene.Installere reparasjonsett.
3	Luftlekkasje i nedre del av verktøyet.	Løsne skruer.Slitte eller skadet O-ringer eller tetningsringer.	Stram skruene.Installere reparasjonsett.
4	Verktøyet setter seg ofte fast. Uegnede	Festeelementer.Skadet festeelementer.Skruer til magasin eller nese er løse.Magasinet er skittent.	Kontroller at festeelementene er av korrekt størrelse. Bytt ut slitte eller skadet festeelementer. Stram skruene. Rengjør magasinet.
5	Andre. Kontakt din lokale forhandler	for	assistanse.

1. COMBI NAILER

1.1 TEKNISKA SPECIFIKATIONER

LUFTFÖRBRUKNING: 0,8 l/min

2. RIKTLINJER

SÄKERHETSFÖRESKRIFTER

2.1 VIKTIG INFORMATION
