BRUKSANVISNING G-302 Abac

Les nôye informasjonen i Handboken som er nyttig for a bevar DIN SIKKERHET og FOREBYGGE SKADER P A UTSTYRET.

FARE: Varsler en umiddelbar farlig situasjon som vil resultere i dødsfall aller personskade hijs den ikke unngås.

ADVARSLER: Varsler om en potensiell farlig situasjon som kan resultere i dodsfall aller personskade,hvis den ikke unngås.

ADVARSLER: Varsler operatoren om viktig informasjon.

3. SIKKERHETSINNRETNING MED UTLØSER

3.1 KONTROLL AV VERKTØYETS FUNKSJON

Operatørens finger ma ikke vare pa avloseren og verktoyets nese ma=vare plassert pa arbeidsflaten.

Press verktøyet mot arbeidsflaten inntil sinnerhetsanordningen heves og trykk pa avloseren.

Slipp avloseren etter hvert skudd. Flytt verktoyet til;neste posisjon og gjenta prosedyren ovenfor.

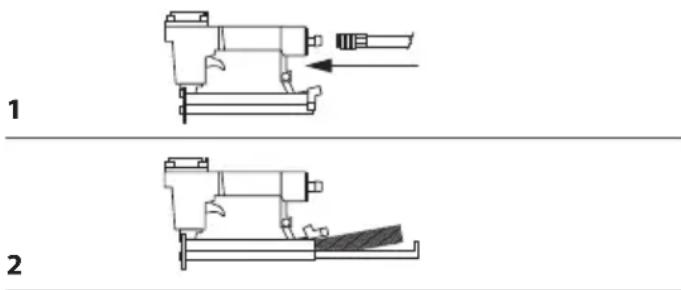

3.2 KONTROLL AV VERKTØYET

3.2.1 Koble lufttilforselen fra verktoyet (1).
3.2.2 Tøm magasinet (2).

ADVARSLER: KONTROLLERE OG ERSTATTE VERKTÖYETS DELER SOM ER SKADET ELLER SLITTE. ETIKETTENE MED SIKKERHETSVARSLER MÄ BYTTES UT DERSOM DE ER ULESBARE.

3.2.4 Koble lufttilforselen til verktoyet (3).
3.2.5 For spissen mot arbeidssonen uten a trykke pa avloseren. Verktoyet skal ikke utløses kontinuereg. Ikke bruk verktoyet hvis dette skjer. Flytt verktoyet vekk fra arbeidssonen. Sikkerhetsinnretningen skal returnere til opprinnelige senket posisjon. Trykk pa avtrekkeren. Verktoyet skal ikke utløses. Ikke bruk verktoyet hvis det skjer (4).

3

4

NO

4. PAFYLLING AV VERKTØYET

4.1 Koble til luftslangen (1).
4.2 Senk magasinets stopper.

Trekk tilbake magasinets deksel (2).

4.3 Sett en ladning med festeelementer
i magasinet. Kontroller at spissene til festeelementene peker nedover. Forsikre deg ogsa om at festeelementene ikke er skitne eller skadet (3).
4.4 Skyv dekselet på magasinet frem til det festes (4).

1
2
3
4

5. BRUK AV VERKTØYET

5.1 Vi anbefaler Å smore verktoyet før hver bruk (se avsnitt 6) (1).
5.2 Tøm magasinet.

Koble til luften med hurtigkobling (2).
5.3 Juster driftstrykket sik at det befinner seg i det intervallet som er bestemt for verktoyet (3).

Legg feste elementene inn i magasinet ved a folge instruksjonene i avsnitt 4.

5.4 Sjekk festeelementenes korrekte innslag ved a skyte spiker pa et provestykke av tre.
Hvis feste elementene ikke nær onsket innslag, juster lufttrykke til en hoyere verdi for a oppnø nkset resultat. Hvis modellen er utstyrt med enhet for dybdejustering, vri på tommelhjulet
for a oppna onsket dybde (4).

8 bar max

2
3

ADVARSEL: elle overstig verdien 8 bar

(0,8 Mpa)

6. SMØRING

6.1 Koble lufttilforselen fra verktoyet for smoring (1).
6.2 Fyll noen draper verktoyolje i luftinntaket Plasser verktoyet med luftinntaksslangen vendt oppover og fyll en drape verktoyolje inn i luftinntaket. Ikke bruk renseolje ellertilsetninger. Sett verktoyet i drift for en kort stund etter pafylling av olje (2).

Tørk av overflødig olje ved utløpet. For mye olje vil skade verktøyets O-ringer. Dersom det brukes et smoreanlegg, er det ikke nødvendig Å utføre daglig manuell smoring av luftinntaket.

1

2

7. FRIGJØRING AV FASTKJØRT VERKTØY

7.1 Festeelementer som sitter fast i utforselsområdet:

Trekk dekselet til magasinet bakover.

Hvis nodbendig, loft manuelt

sikkerhetsinnretningen og fjern de fastkjorte festeelementene.

Skyvdekseletpamagasinetfremovertildet festesiposisjon.

1

NO

8. RENGJØRING

ADVARSLER: Koble verktøyet fra slangen for lufttilforsel før rengjaring og inspeksjon.

Løs alle problemer for verktøyet sett i drift igjen.

FARE: Bruk aldri bensin eller andre brennbare væsker til rengjöring av verktøyet.

Eventuell damp på verktøyet kan antennes av en gnist og forårsake at verktøyet eksploderer og medføre død eller alvorlig personskade.

8.1 Koble verktoyet fra luftslangen. Fjern eventuelt produktlekkasje med rengjoringsmiddel #2. Tork godt for bruk (1).

1

MERK:IKKE DYPP verktoyet i rengjoringsmidler,det kan fore til skader.

9. REPARASJON AV VERKTØYET OG PROBLEMLØSNING

Alt kvalitetsverktoy kan over tid kan kreve vedlikehold eller utskifting av deler på grunn av normalBruksslitasje.
Reparasjoner mKUN utfores av en autorisert tekniker.
PROV ALDRI A REPARERE VERKT0YET SELV.

9.2 PROBLEMSNING

ADVARSLER: Koble lufttilforselen fra verktoyet for vedlikehold.

	PROBLEM ÅRSAK LØSNINGER
1	Luftlekkasje i verktøyets dekselEller i avtrekkerens område.	Løsne skruer.Slitte eller skadet O-ringer erletetningsringer.
2	Verktøyet virker ikke erter tregt. For lite lufttilførsl.For lite smøring.Slitte eller skadet O-ringer erletetningsringer.	Kontrollere skruene.Installerereparasjonssett.
3	Luftlekkasje i nedre del avverktøyet.	Løsne skruer.Slitte eller skadet O-ringer erletetningsringer.
4	Verktøyet setter seg ofte fast.Uegnede festeelementer.Skadet festeelementer.Skruer til magasin erler nese erlose.Magasinet er skittent.	Kontroller at festeelementene erav korrekt storrelse.Bytt ut slittesller skadet festeelementer.Stramskruene.Rengjør magasinet.
5	Andre. Kontakt din lokale forhandler	for
		assistanse.

1. STAPLER

1.1 TEKNISKA SPECIFICATIONER

LUFTFORBRUKNING:0,5 l/min

2. RIKTLINJER

SAKERHETSFORESKRIFTER

2.1 VIKTIG INFORMATION

Läss alltidigenominformationen i handboken for DIN SÄKERHET ochforallFÖRHINDRA PROBLEM MED UTRUSTNING.
