INSTRUKCJA OBSŁUGI G-302 Abac

Odpojte nastroj od hadice privodu vzduchu

Uwaznie zapoznać sie z informacjami podanymi w instrukcji ma na celu zachowanie BEZPIECZENSTWA w trakcie pracy i ZAPOBIEGNIECIE USTERKOM.

ZAGROZENIE: Wskazuje stan

bezposredniago zagrozenia, którmy moź spowodować powazne wypadki lub smierc.

OSTRZEŽENIE: Wskazuje stan potencjalnégo zagrozenia, kóry moze spowodować powazne wypadki lub smierc.

OSTRZEZENIE: Sygnalizuje waźne informacja.

3. ZATRZASKOWY MECHANIZM BLOKADY BEZPIECZENSTWA

3.1 KONTROLA DZIAŁANIA PRZYRZADU

Palec operadora nie powinien dotykać spustu, a końównka przyrzȩdu powinna być ustawiona na

obszarze roboczym.

Przyrzad docisnac do powierzchni roboczej. Pozwolnieniu mechanizmu blokady, nacisnac na spust.

Zwolnic spust po kaźdym strzale. Przesunar przyrzad na kolejna pozycje i powtorzyc opisanaj wyzej procedure.

3.2 KONTROLA PRZYRZADU

3.2.1 Ośtączycz zasilaniegowietrzem (1).
3.2.2 Oproznic magazynek (2).

1

2

OSTRZEZENIE: SPRAWDZIC I WYMIENIC USZKODZONE LUB ZUZYTE KOMPONENTY PRZYRZADU. NALEZY WYMIENIC NIECZYTELNE ETYKIETY OSTRZEGAWCZE.

3.2.4 Podlączyc zasilaniegowietrzem do przyrzȩdu (3).
3.2.5 Opusć koncłowka na obszar roboczy bez naciskania spustu. Przyrzad nie powinien

załaczać sie cyklicznie. W przyciwnym razie nie naleź y uzywać zszywaczna.

Usunac przyrzad ze strefy roboczej. Mechanizm zabezpieczajcy powinien powrócić dośćtkowej, obniżonej pozycji. Nacisnac spust. Przyrzad nie powinien są zaȩczyc. W(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)(PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)PC)

3

4

PL

4. LADOWANIE PRZYRZADU

4.1 Podlączyc wź doprowadzajcygowietrze (1).
4.2 Obniżyc blokade @ magazynka. Odiągnac w

tylPokrywemagazynka (2).

4.3 Wlozyc taime zsywek do magazynka. Upewnic sie, ze koncowski zsywek sskierowane w dof. Upewnic sie, ze zsywki nie sazabrudzone lub uszkodzone (3).
4.4 Zamknac poukrywemagazynka poprzez jej zaczepienie (4).

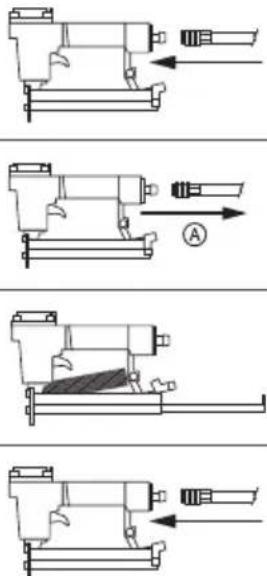

5. FUNKCJONOWANIE PRZYRZADU

5.1 Zaleca są smarowania przyrzad przydym seinen uzyciem (patrz: paragraf 6) (1).
5.2 Oproznic magazynek. Podlączyc szybki dopły wropy powietrza za pomocag szybkozłacza (2).
5.3 Wyregulowa ciszennie robocze w granicach zakresu ustalonego dla przyrzady (3).

Załadowac zszywki do magazynka, zgodnie z zaleceniami zawartymi w paragrafie 4.

5.4 Sprawdzić poprawnosć wbijania gwoździ na próbce drewna. Jeźeli gwoździe nie są wbijane

na zadana glebokosc nalezy zwiekszyc cisnienie powietrza do osiagniecia zadanego efektu. Jezel przyrzad jest wyposzony w mechanizm do regulaçji glebokosci wbijania, obrci odnosne

pokretlo radelkowane, celu uzyskania zadanej glebokosci (4).

OSTRZEJELENIE: nie przyekraczać wartosci 8 barów (0,8 Mpa)

1
2
3
4

1

2
3

4

8 bar max

6. SMAROWANIE

3.2.6.1 Przed przystapieniem do smarowania przyrzadu (1).
6.2 Wlac kila kropel oleju do przylacza powietrza.

Obróci przyrzad wlotem do góry i wlac kilka kropel oleju narędziowego do przyłącza powietrza. Nie stosowej detergentu olejowej lub dodatków. Po dodaniu oleju, na krótko wączycz szywacz (2).

Usunac nadmiar oleju z wylotu. Nadmiar olejumogby uszkodzić uszczelki O-ring przyrzadu. W

przypadku stosowania ukladu smarowania, nie jest konieczne codzienne, rczne smarowanie

przyłaczagowietrza.

1

2

7. ODBLOKOWANIE ZACIETEGO PRZYRZADU

7.1 Elementy zaciete w strefie wyrzutu:

Odlaczyc zasilaniegowietzem.

Recznie unieszec mechanism zabezmieczajcy.

Szczypcami uchwycic zablokowane elementy i wyjac. (1).

Elementy zaciete wewnatrix magazynka:

Odlaczyc zasilaniegowietzem.

Odiagnac w tylPokrywemagazynka.

Recznie uniesc mechanism zabezpieczajcy i wyjac zablokowane elementy.

PopchnacPokrywemagazynka do przodu, w celu jej zaczepenia.

PL

8. CZYSZCZENIE

OSTRZEZENIE: Przed przystapieniem do czynnosci związanych z czyszczeniem i konserwacja, odźczyc zasilanie powietrzem. Przed ponownym użyciem przyrzȩdu sąȩzy rozwȩzać wszystkie stwierdzone problemy. ZAGROZENIE: Przyrzȩdu nigdyNie sąȩzy czyscić benzyna lub innymi latwo palnymi plyncymi. Ewentualne opary mogłyby ulec zapaleniu przyze iskre病毒感染 wybuch przyrzȩdu, a co za tym idzie病毒感染 obrażenia lub smierć operatora.

8.1 Ołączycz zasilanie powietrzem.

Ewertualne osady usunac srodkiem czyszczacym

1. Starannie wysuszyc przyciem (1).

NOTA: NIE ZANURZAC przyrzadu w roztworach myjacych, gdyz mogby ulec uszkodzeniu.

1

9. NAPRAWA PRZYRZADU I ROZWIAZYWANIE PROBLEMOW

9.1 KONSERWACJA IN NAPRAWA

Wszystkie, nawet wysokiej jakosci przyrzady
moga wymagać zabiegów konserwacyjnych lub
wymiany;cęsci na skutek zwykło go zuźycia.
Czynnosci te powinny byc wykonane
WYŁACZNIE przyez upoważnionego serwisanta.
NIE NALEZY PODEJMOWAC PROB
SAMODZIELNEJ NAPRAWY URZADZENIA.

9.2 ROZWIAZYWANIE PROBLEMOW

OSTRZEZENIE: Przed przystapieniem do czynnosci zwiazanych z konserwacja, odłączycz zasilaniegowietrzem.

	PROBLEM PRZYCZYNA	ROZWIAZANIE
1	Wyciek powietrza poprzejPokrzywo lub w strefie spustu.	Poluzowane s Ruby.Uszczelki o-ring są zuzyte lub uszkodzone.	Dokrcic s Ruby. Zainstalować zestaw naprawczy.
2	Urzadzenia nie funkcjonije lub funkcjonije bardzo wolno.	Niewystarczajace zasilanie powietrzem.Niedostateczne nasmarowanie.Uszczelki o-ring są zuzyte lub uszkodzone.	Sprawdzić s Ruby. Zainstalować zestaw naprawczy.
3	Wyciek powietrza w dolnejatoi przyrzadyu.	Poluzowane s Ruby.Uszczelki o-ring są zuzyte lub uszkodzone.	Dokrcic s Ruby. Zainstalować zestaw naprawczy.
4	Przyrzad czegość zacina. Niewlasciwé elementy mocujuce.Uszkodzone elementy mocujuce.Poluzowane s Ruby magazynka lub s Ruby w przydniejatoi przyrzadyu.Magazynek zanieczyszczony.	Sprawdzić rozmiar elementów mocujacych.Wymienić zuzyte lub uszkodzone elementy mocujuce.Dokrcic s Ruby. Wyczysci magazynek.
5	Inne Skontaktość są z serwisem		techniczonym.
