Ürün Tipi	Pnömatik zımba
Marka	Abac
Model	G-302
Besleme	Basınçlı hava, maksimum 8 bar (0,8 MPa)
Hava tüketimi	0,5 L/dak
Boyutlar (tahmini)	260 x 210 x 80 mm
Ağırlık (tahmini)	1,2 kg
Şarjör kapasitesi	Zımba çubuğu (modele göre değişen sayı)
Ana fonksiyonlar	Emniyet tetik korumalı sıralı zımbalama
Güvenlik	Emniyet tetik koruması, iki parmaklı tetik, uyarı etiketleri
Yağlama	Hafif yağ, kullanımdan önce hava girişine birkaç damla
Temizlik	Gres çözücü #2, suya daldırmayın, yanıcı çözücüler kullanmayın
Sıkışma giderme	Hava bağlantısını kestikten sonra sıkışmış zımbaları pense ile manuel olarak çıkarma
Onarılabilirlik	Yalnızca yetkili teknisyen tarafından; kendiniz onarmaya çalışmayın
Yedek parçalar	O-ringler, vidalar, güvenlik etiketleri
Genel bilgiler	Kullanım kılavuzu birden fazla dilde mevcuttur; 180 sayfa

Sık sorulan sorular - G-302 Abac

Abac G-302 zımbasına zımba nasıl yüklenir?

Önce hava beslemesini kesin. Şarjör tırnağını indirin, kapağı geriye doğru çekin, uçları aşağı bakacak şekilde bir zımba çubuğu yerleştirin, ardından kapağı yerine oturana kadar ileri itin.

Zımba için hangi hava basıncı kullanılmalıdır?

Önerilen çalışma basıncı maksimum 8 bar (0,8 MPa)'dır. İstenen çakma derinliğini elde etmek için basıncı bir regülatör ile ayarlayın. Asla 8 bar'ı aşmayın.

Alet nasıl yağlanır?

Hava beslemesini kesin. Hava girişine birkaç damla hafif yağ ekleyin, ardından aleti kısa süre çalıştırın. Fazla yağı silin. Deterjanlı yağ kullanmayın.

Zımba sıkışması durumunda ne yapmalı?

Aleti hava hortumundan ayırın. Zımbalar çıkış bölgesinde sıkışmışsa, emniyet tertibatını manuel olarak kaldırın ve pense ile çıkarın. Şarjörde ise kapağı geriye çekin ve sıkışmış zımbaları çıkarın.

Zımba nasıl temizlenir?

Aleti fişten çekin. Kalıntıları temizlemek için gres çözücü #2 kullanın. İyice kurulayın. Asla yanıcı çözücüler kullanmayın ve aleti suya daldırmayın.

Alet çalışmazsa veya yavaş çalışırsa ne yapmalı?

Hava beslemesini, yağlamayı ve O-ringlerin durumunu kontrol edin. Kullanım kılavuzundaki sorun giderme tablosuna bakın. Sorun devam ederse yetkili bir teknisyene başvurun.

Zımba çakma derinliği nasıl ayarlanır?

Modelinizde bir ayar tekerleği varsa, derinliği ayarlamak için çevirin. Aksi takdirde, çakma derinliğini artırmak veya azaltmak için hava basıncını ayarlayın.

G-302 ile hangi zımbalar kullanılmalıdır?

Kullanım kılavuzunda belirtilen özelliklere uygun zımbalar kullanın. Sıkışmaları önlemek için kirli veya hasarlı olmadıklarından emin olun.

Zımbayı kendiniz onarmak mümkün mü?

Hayır, onarımlar yalnızca yetkili bir teknisyen tarafından yapılmalıdır. Asla aleti kendiniz onarmaya çalışmayın, çünkü bu yaralanmalara neden olabilir.

Zımbanın güvenlik donanımları nelerdir?

Alet, kazara çalışmayı önleyen bir emniyet tetik koruması ile donatılmıştır. Alet iş parçası yüzeyine temas edene kadar parmağınız tetikte olmamalıdır. Her zaman güvenlik talimatlarına uyun.

KULLANIM KILAVUZU G-302 Abac

2.1 ONEMLI BILGILER
GUVENLIGINIZIN muhafaza edilmesi ve DONANIMDA SORUNLARIN ONLENMESİ açırindan faydali olan kilavuz bilgilerini dokatlice okuyun.

TEHLIKE: Kaçınilmamasi durumunda ciddi yaralanmalaraya ya da olüme sebeb iyet verebilecek)yakin tehlikeye isaret eder. UYARILAR: Kaçınilmamasi durumnda ciddi yaralanmalaraya ya da olüme sebeb iyet verebilecek potansiyel tehlikeye isaret eder. UYARILAR: Operatore yönelik onemli bilgilere isaret eder.

3. GEÇMELİ EMNIYET TERTIBATI

3.1 ALETIN ISLEYISININ KONTROL EDILMESI

Operatörun parmağı tetikte olmamalı ve aletin ucu calisma yüzeyinin üzerine dayanmılı olmalidir.

Emniyet tertibati yükselene kadar aletin calisma yüzeyine bastirin akabinde tetige basin.

Her atisn ardindan tetigi birakin. Aletin takip eden konuma kaydirin ve verilen prosedur tekrar edin.

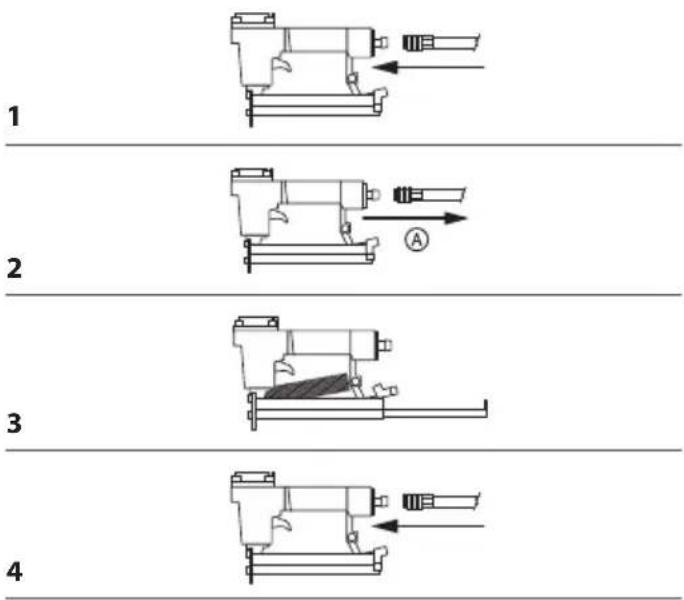

3.2 ALETIN KONTROLU

3.2.1 Hava beslemsini aletten ayirin (1).
3.2.2 Sarjörü boşaltın (2).

1

2

UYARILAR: ALETIN HASARLI YA DA AŞINAN BILESENLERINI KONTROL EDIN VE DEGIŞTİRN: OKUNAMAYACAK HALE GELMELERİ DURUMUNDA GÜVELIK Uyarisi ETİKETLERİ DEGIŞTİRLMELİDIR.

3.2.4 Hava beslemesini alete takin (3).
3.2.5 Tetige basmadan ucu calisma alanina匐 indirin. Alet ardi ardina atesleme yapmamaldir. Bunun gereklesmesi durumunda aleti kullanmayin.

Aletin calisma alanindan uzaklastirin. Emniyet tertibati original alçak konumuna geri donmelidir. Tetigi cekin. Aletin calismamasi gerekir. Bunun gereklesmemesi durumunda aleti kullanmayin (4).

3

4

TR

4. ALETIN DOLDURULMASI

4.1 Hava hortumunu takin (1).
4.2 Sarjorun emniyetini indirin. Sarjorun kapagini gerije dokin (2).
4.3 Bir tespit elemani cubugunu sarjore yerlesterin. Tespit elemanlarinin uclarinin asaiglya bakacak sekilde yerlestirildiklerinden emin olun. Tespit elemanlarinin kiri ya da hasarli olmamalarina dikkat edin (3).
4.4 Sarjörun kapagini kilitlenene kadar ileriye dokru itin (4).

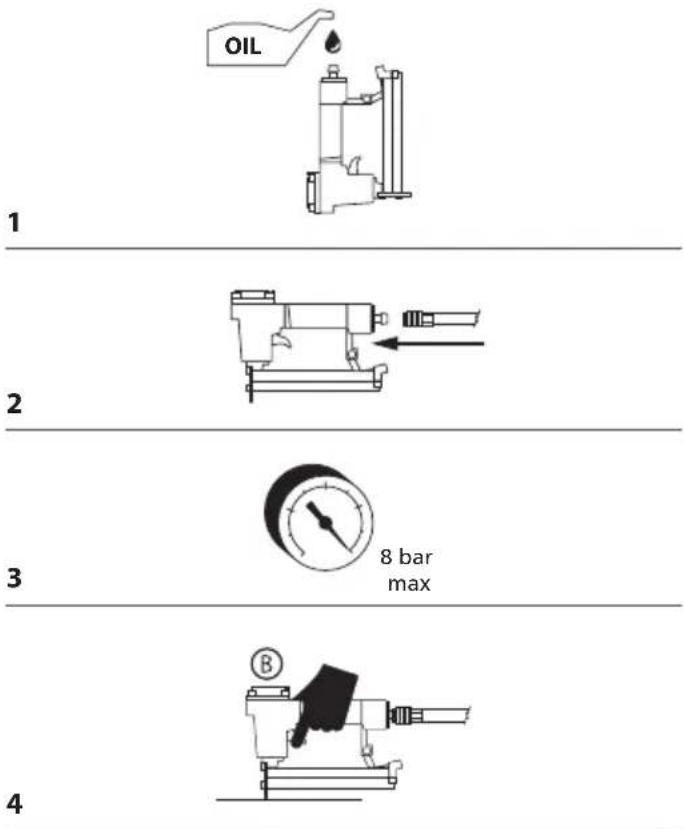

5. ALETIN ISLEYISI

5.1 Her kullanimdan once aletin yağlanması tavsiye olunur (bkz. paragraf 6) (1).
5.2 Sarjorbuosaltin. Hizli baglanti araciliigile havayitakin (2).
5.3 Alet icin belirlenmis olan basinc araliginda kalacak sekilde calisma basincini ayarlayin (3).

Paragraph 4'te verilen yonergeleri takip ederek tespit elemanlarini sarjorun icine yukleyin.
5.4 Civileri bir ahsap numunenin uzerine sikarak tespit elemanlarinin匐ru sekilde tatbik edildiklerinden emin olun. Tespit elemanlarinin arzu edilen derinlige ulasmamalari durumunda, hava basinci daha yuksek bir degere getirin ve arzu edilen sonucu elde edin. Modelin derinlik ayar tertibatina sahip olmasi durumunda, tirtikli bilezigi ⑧ arzu edilen derinligi elde etmek icin cevirin (4).

UYARILAR: 8 bar degerini aşmayın (0,8 Mpa)

6. YAGLAMA

6.1 Yaqlamadan once hava beslemesini aletten ayirin (1).

6.2 Hava girisine birkac damla yag ekleyin. Aleti, hava girisrakoru yukariya bakacak sekilde yerlestirin ve hava girisin incine birkac damla yag ekleyin.Deterjanli ya da katkili yag kullanmayin.Yag ekledikten sonra aletin kisa sureli calistirin (2).

Bir bez ile egzozda bulunan fazla yağ alin. Fazla yağ aletin o-ring contalarina zarar verebilir.

Yaqlama tesisatikullanilmasi durumunda, hava girisinden gendluk olarak manuel yaqlama yapilmasinagerekyoktur.

7. SIKIŞAN ALETIN SERBEST BIRAKILMASI

7.1 Tahliye alaninda sikisan tespit elemanlari: Aletin hava hortumundan ayirin.

Emniyet tertibatini elle kaldirin, penseler ile sikisan tespit elemanlarini kavrayin ve cikarin (1).

Sarjörun ici nide sikismi olan tespit elemanlari:

Aletin hava hortumundan ayirin.

Sarjörun kapağıni gerije.Doğruçekin.

Gerektiginde, emniyet tertibatini elle kaldirin ve sikisan tespit elemanlarini cikarin.

Sarjörun kapağını kilitlenene kadar ileriye.Doğru itin.

1

TR

8. TEMIZLIK

UYARILAR: Temizlik ve kontrol ilemlerinden once aleti hava hortumundan ayirin.

Aletin tekrar calistirmadan once sorunlartin tamamini giderin.

TEHLIKE: Tehlike: aletin temizligi icin asla benzin ya da diger yanici sivilar kullanmayin.

Aletin uzerinde bulunabilecek olasi buharlar, kivicimlar nedeni ile tutusarak aletin patlamasina, dolayisi ile ciddi yaralanmalaraya da olume sebebipyet verebilir.

8.1 Aletin hava hortumundan ayirin.

Sizan olasi tortulari deterjan ile temizleyin #2.
Kullanmadan once iyice kurulayin (1).

NOT: Hasar gorebileceğinden aletin yikamak amacı ile tinerlere DALDIRMAYIN.

9. ALETIN TAMIR EDILMESI VE SORUN GIDERME

9.1 BAKIM VE ONARIM

Kaliteli alelerin tumu zaman icinde bakima, parçaların olagan calisma asınmasina bögli olarak degistirilmesine İntiye duymaktadır. Bahse konu ilemler MUNHASIRAN yetkili tekniyence yürutülmelidir. ALETIN ASLA TEK BASINIZA ONARMAYA CALISMAYIN.

9.2 SORUN GIDERME

UYARILAR: Bakim islemlerine baslamadan once hava beslemsini aletten ayirin.

	SORUN NEDENLER ÇÖZÜMLER
1	Aletin kapağindo ya da tetik bölgesinde havakıntı.	Vidalar geleşek.O-ring contarı aşınmış ya da hasarlı.	Vidalarıkın. Onarım kitini tatbik edin.
2	Alet calismaуor ya da yavaşmişlyor.	Hava beslemesi yetersiz.Yalıkama yetersiz.O-ring contarı aşınmış ya da hasarlı.	Vidalarıkontrol edin. Onarım kitini tatbik edin.
3	Aletin alt kisteminda havakıntı. Vidalar gehek.O-ring contarı aşınmış ya da hasarlı.	Vidalarıkın. Onarım kitini tatbik edin.
4	Alet sikiçayıyor. Tespit elemanlari Uygung ilel.Tespit elemanlari hasarlı.Sarjör vidarı ya da on vidarlegevsek.Sarjör kırı.	Tespit elemanlarınin ebatlanın.Doğru olduğundan emin olun Aşınan ya da hasarlı tespit elemanlarıdecessirin. Vidalariatica. Sarjörü temizleyin.
5	Düz Servis yüz bilir distribütör ile		temasa.Sincein.
