G-302 - Spenjač Abac - Brezplačna navodila za uporabo

Vrsta izdelka	Pnevmatska spenjača
Znamka	Abac
Model	G-302
Napajanje	Stisnjen zrak, največji tlak 8 bar (0,8 MPa)
Poraba zraka	0,5 L/min
Mere (približno)	260 x 210 x 80 mm
Teža (približno)	1,2 kg
Kapaciteta nabojnika	Palica sponk (število se razlikuje glede na model)
Glavne funkcije	Zaporedno spenjanje z varnostno napravo proti nenamernemu sprožanju
Varnost	Naprava proti nenamernemu sprožanju, dvoprstni sprožilec, opozorilne nalepke
Mazanje	Lahko olje, nekaj kapljic v vhod za zrak pred uporabo
Čiščenje	Razmaščevalec #2, ne potapljajte, ne uporabljajte vnetljivih topil
Odstranjevanje zastoja	Ročno odstranjevanje zagozdenih sponk s kleščami po odklopu zraka
Popravljivost	Samo s strani pooblaščenega tehnika; ne poskušajte sami popraviti
Rezervni deli	O-obroči, vijaki, varnostne nalepke
Splošne informacije	Navodila na voljo v več jezikih; 180 strani

Pogosto zastavljena vprašanja - G-302 Abac

Kako napolniti sponke v spenjačo Abac G-302?

Najprej odklopite dovod zraka. Spustite zatič nabojnika, potegnite pokrov nazaj, vstavite palico sponk, pri čemer pazite, da so konice obrnjene navzdol, nato potisnite pokrov naprej, dokler ne zaskoči.

Kakšen zračni tlak uporabiti za spenjačo?

Priporočen delovni tlak je največ 8 bar (0,8 MPa). Tlak nastavite z regulatorjem, da dosežete želeno globino vdora. Nikoli ne presegajte 8 bar.

Kako namazati orodje?

Odklopite dovod zraka. Dodajte nekaj kapljic lahkega olja v vhod za zrak, nato orodje na kratko zaženite. Obršite odvečno olje. Ne uporabljajte detergentskega olja.

Kaj storiti v primeru zastoja sponk?

Odklopite orodje od zračne cevi. Če so sponke zagozdene v območju izmeta, ročno dvignite varnostno napravo in jih odstranite s kleščami. Če so v nabojniku, potegnite pokrov nazaj in odstranite zagozdene sponke.

Kako očistiti spenjačo?

Odklopite orodje. Uporabite razmaščevalec #2 za odstranjevanje usedlin. Popolnoma posušite. Nikoli ne uporabljajte vnetljivih topil in orodja ne potapljajte.

Kaj storiti, če orodje ne deluje ali deluje počasi?

Preverite dovod zraka, mazanje in stanje O-obročev. Oglejte si tabelo za odpravljanje težav v navodilih. Če težava vztraja, se obrnite na pooblaščenega tehnika.

Kako nastaviti globino vdora sponk?

Če je vaš model opremljen z nastavitvenim kolescem, ga zavrtite za prilagoditev globine. V nasprotnem primeru prilagodite zračni tlak za povečanje ali zmanjšanje vdora.

Katere sponke uporabiti z G-302?

Uporabite sponke, ki ustrezajo specifikacijam v navodilih. Prepričajte se, da niso umazane ali poškodovane, da preprečite zastoje.

Ali je mogoče spenjačo popraviti sam?

Ne, popravila mora opraviti samo pooblaščeni tehnik. Nikoli ne poskušajte sami popraviti orodja, saj lahko povzroči poškodbe.

Kakšne so varnostne naprave spenjače?

Orodje je opremljeno z napravo proti nenamernemu sprožanju, ki preprečuje nenamerno delovanje. Prst ne sme biti na sprožilcu, dokler orodje ni v stiku z delovno površino. Vedno upoštevajte varnostna navodila.

NAVODILA ZA UPORABO G-302 Abac

OPOZORILA: Predstavlja potencialno nevarno situacio, ki ce je ne prepreci mo, lahko poovzroci hude poskodbe ali smrt.

OPOZORILA: Operaterju posreduje pomembne informacije.

3. VARNOSTNA OPREMA S SPROZANJIEM

3.1 PREVERJANEDELOVANJA ORODJA

Prst operaterja ne sme biti na sprozilu in konica orodja mora biti usmerjena na delovno povrsino.

Orodje pritisnite na delovno povrsino, da se varnostna oprema dvigne in nato pritisnite na sprozilec.

Po vsakem udarcu sprožilo spustite. Premaknite orodje na naslednji položaj in ponovite zgornji postopek.

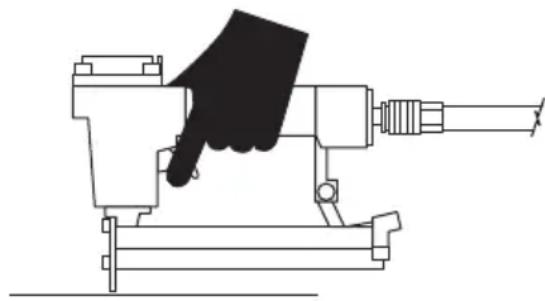

3.2 NADZOR ORODJA

3.2.1 Izkljucite dovod zraka orodja (1).
3.2.2 Izpraznite šaržer (2).

1

2

OPOZORILA: PREGLEJTE IN NADOMESTITE
POSKODOVANE ALI OBRABLJENE
KOMPONENTE ORODJA. NALEPKE Z
VARNOSTNIMI OPOZORILI JE TREBA
ZAMENJATI, CE NISO CITLIVE.

3.2.4 Prikljucite orodje na napajanje zraka (3).
3.2.5 Spustite konico proti delovnem območju brez aktiviranja sprožila. Orodje se ne sme sprožati neprekinjeno. Orodja ne uporabljajte, Če ugotovite to napako.

Orodje prestavite z delovnega območja.
Varnostna oprema se mora vrniti v prvoten spušćen položaj. Povlacite sprožilo. Orodje ne sme delovati. Orodja ne uporabljajte,Če ugotovite to napako (4).

3

4

SI

4. POLNJENJE ORODJA

4.1 Prikljucite cev zraka (1).
4.2 Spustite zaklopko A šaržerja. PovlecitePokrov šaržerja (2).
4.3 Vstavite en set sponk, preverite, da so konice sponk naložene navzdol. Preverite tudi, da sponke niso umazane ali poškodovane (3).
4.4 PotisnitePokrov sarzerja naprej do zaklepa (4).

1
2
3
4

5. DELOVANJE ORODJA

5.1 Priporočamo, da orodje podmažete pred vsako uporabo (glej točko 6) (1).
5.2 Izpraznite šaržer.
Prikljucite zrak s hitrim priključkom (2).
5.3 Regulirajte delovni tlak orodja tako, da bo znotraj dolcenega obsega delovnega tlaka orodja (3).

Naložite sponke v šaržer, pri Čemer upostevajte navodila točke 4.
5.4 Preverite pravilno prodiranje sponk, takao da jih sprozite v vzorec lesa. Ce sponke ne dosezejo zelene globine, nastavite zračni tlak na visjo vrednost, da boste lahko dosegli zeleni rezultat. Ce ima model opre mo za reguliranje globine, obrnite nazobčano kolo na zeleno globino (4).

1

2

8 bar max

3

4

OPOZORILA: ne prekoračite vrednosti 8 barov (0,8 Mpa)

6. PODMAZOVANJE

6.1 Izkljucite orodje z napajanja zraka, preden ga začnete podmazovati (1).
6.2 Dodajte nekaj kapljic olja na vhod zraka. Namestite orodje z navzgor obrnjenim priključkom za dovod zraka in v vhod zraka kapnite eno kapljico olja za orodje. Ne uporabljaje Čistilnega olja ali aditivov. Ko ste dodali kapljico olja, orodje na kratko zaženite (2).

Odstranite, tak da obrišete, odvečno olje, ki je izteklo. Odvečno olje bi lahko poskodovalo tesnila v obliki o-obročev orodja. Če se uporablja system podmazovanja, ne bo potrebno vsakodnevno ročno podmazovanje preko vhoda za zrak.

1

2

7.1 Blokirane sponke v območju izmeta:

Morebitni hlapi na orodju se lahko vnamejo zaradi iskrice in povzrocijo eksplozijo orodja in posledicno hude poskodbe oseb ali smrt.

OPOMBA: NE POTOPITE orodja v raztopino za pranje, ker bi se lahko poskodovalo.

1

9. POPRAVILO ORODJA IN REŠEVANJE TEŽAV

9.1 VZDRZEVANJE IN POPRAVILA

Pri vseh kakovostnih orodjih je schasoma treba izvesti vzdrrzevalna dela ali zamenjati dele zaradi obicajne obrabe med delovanjem orodja. Ta dela lahko izvajajo SAMO pooblašceni tehniki. NIKOLI ORODJA NE POSKUSAJTE POPRAVLJATI SAMI.

9.2 REŠEVANJE TEžAV

OPOZORILA: Izkljucite orodje z napajajna z
zrakom preden začnete izvajati vzdřevalna
dela.

	TEŽAVA: VZROK REŠITVE
1	Puščanje zraka vPokrovu orodja ali v območju sprožila	Popuščeni vijaki. O-tesnila obrabljena ali poškodovana.	Privijte vijake. Namestite komplet za popravila.
2	Orodje ne deluje ali deluje počasi. Dovićod vraka ni zadosten. Podmazovanje ni zadostno. O-tesnila obrabljena ali poškodovana.	Preverite vijake. Namestite komplet za popravila.
3	Puščanje zraka na spodnjem delu orodja.	Popuščeni vijaki. O-tesnila obrabljena ali poškodovana.	Privijte vijake. Namestite komplet za popravila.
4	Orodje pogosto zablokira. Neustrezne	sponke. Poškodovane sponke. Popuščeni vijaki šaržerja ali sprednji vijaki popuščeni. Umazan šaržer.	Preverite pravlne dimenzije sponk. Zamenjaje obrabljene ali poškodovane sponke. Privijte vijake. Očistite šaržer.
5	Drugo Za pomoč se obrnite na lokalnega		distributerja.
