MANUAL DE USUARIO G-302 Abac

ESPECIFICACIONES TECNICAS

CONSUMO DE AIRE: 0,5 l/min

2. PAUTAS GENERALES

DEFINICIONES SOBRE LA SEGURIDAD

2.1 INFORMACIONES IMPORTANTES

Lea atentamente las informaciones contentsas en el manual. Las mismas son utiles para preservar la SEGURIDAD DEL USUARIO y EVITAR PROBLEMAS PARA LA HERRAMIENTA.

PELIGRO: Indica una situacion de peligro inmediata que, si no se la evita, pueda causar graves accidentes o incluo la muerte.

ADVERTENCIAS: Indica una situacion de peligro potencial que, si no se la evita, pueda causar graves accidentes o incluo la muerte.

ADVERTENCIAS: Senala informaciones importantes para el operador.

3. DISPOSITIVO DE SEGURIDAD CON TRABA DE CONTACTO

3.1 VERIFICACION DEL FUNCIONAMIENTO DE LA HERRAMIENTA

El dedo del operador no debe estar en el gatillo y la punta de la herramienta tiene que estar direccion sobre la superficie de trabajo.

Presione con la herramienta sobre la superficie de trabajo para que se levante el dispositivo de seguidad y apriete el gatillo.

Suelte el gatillo antes de cada disparo.
Desplace la herramienta hacía la posición sucesiva y repita el procedimiento detallado anteriorsmente.

3.2 CONTROL DE LA HERRAMIENTA

3.2.1 Desconecte la alimentacion del aire de la herramera (1).
3.2.2 Vacie el cargador (2).

ADVERTENCIAS: CONTROLE Y SUSTITUYA LOS COMPONENTES DANADOS O GASTADOS DE LA HERRAMIENTA. LAS ETIQUETAS DE ADVERTENCIA DE SEGURIDAD DEBEN CAMBIARSE SI SON ILEGIBLES.

3.2.4 Conecte la alimentacion del aire a la herramienta (3).
3.2.5 Baje la punta contra la zona de trabajo sin tirar del gatillo. La herramienta no debe dispararse en forma continua. Si lo hace, no utilizesla.
Desplace la herramienta de la zona de trabajo. El dispositivo de seguridad debe volver a su posicion original abajo.Tire del gatillo.Laherramienta no debe operar.Si lo hace,noutilizarla (4).

1

2

3

4

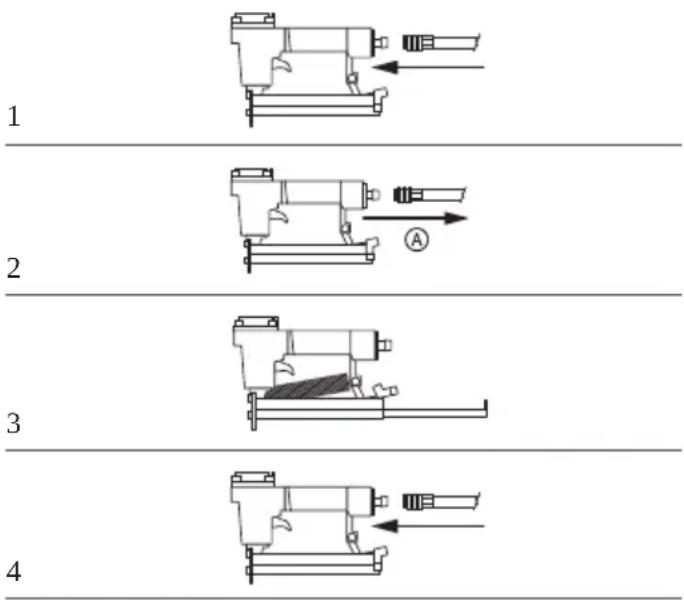

4. CARGA DE LA HERRAMIENTA

4.1 Conecte el tubo de aire (1).
4.2 Baje el tope ④ del cargador. Tire hacía aftas la tapa del cargador (2).
4.3 Introduzca una barra de elementos de fijacion en el cargador. Compruebe que las puntas de los elementos de fijacion esten orientadas hacia abajo. Compruebe también que los elementos de fijacion no esten sueños ni dañados (3).
4.4 Empuje la tapa del cargador hacía adelante hasta que quede enganchada (4).

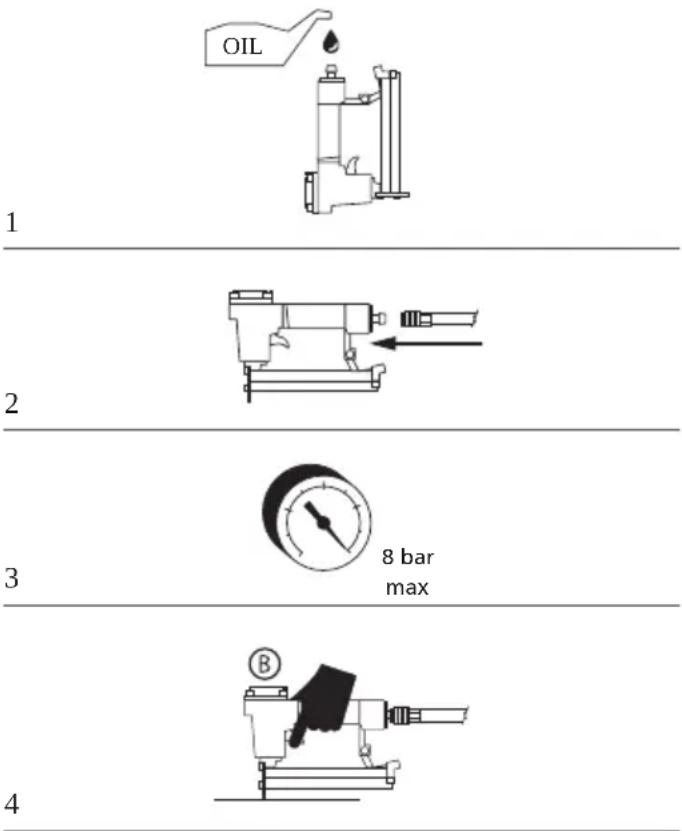

5. FUNCIONAMIENTO DE LA HERRAMIENTA

5.1 Es acontejable lubricar la herramienta antes de cada uso (vease elApartado 6) (1).
5.2 Vacie el cargador. Conecte el aire mediante el acople rápido (2).
5.3 Regule la presión de trabajo en modo tal que se mantenga dentro del intervalo de presión de servicios existelcido para la herramienta (3).

Cargue las+puntas de fijación Dentro del cargadorsiguiendo las instrucciones del apartado 4.

5.4 Compruebe que los elementos de fijación penetrren correctamente, disparando clavos sobre una madera de prueba. Si los elementos de fijación no alcancan la profundidad deseada, regule la presión del aire a un valor superior, para Obtener el resultado deseado. Si el modelo está dotado de dispositivo de regulación de profundidad, gire la rueda moleteada 巴 hasta Obtener la profundidad deseada (4).

ADVERTENCIAS: no supere el valor de 8 bares (0,8 Mpa)

6. LUBRICACION

6.1 Desconecte la alimentacion del aire de la herramienta, antes de lubricarla (1).
6.2 Agregueunasgotasdeaceitepara herramentas enla entrada de aire.

Coloque la herramienta con el racor de entrada del aire orientado hacía arriba y coloque una gota de aceite para herramientos Dentro de la entrada de aire. No use aceite detergente ni aditivos. Ponga brevamente en referencia la herramienta bajo de haber aggregado el aceite (2).

Frote para SACAR el aceite exceedente que pueda haber en la descarga. El exceedente de aceite puede darar las juntas tóricas de la herramipta. Si se utilizes una instalacion de lubricacion, no esnecessary lubricar todos los díasmanualmente atramves de la entrada de aire.

1

2

7. DESBLOQUEO DE LA HERRAMIENTA ATASCADA

7.1 Elementos de fijación atascados en el área de expulsion:

Desconecte la herramenta del tubo del aire. Levantemanualmente eldispositivo de seguidad,aferre con pinzas los elementos de fijacion atascados yquitelos (1).

Elementos de fijación atascados bajo el考量 de la responsabilité del carter:

Desconecte la herramienta del tubo del aire.
Tire hacía antes la tapa del cargador.
Si esnecessary levante manualmente el dispositivo de seguidad yquite los elementos de fijacion atascados.
Empujé la tapa del cargador hacía adelante hasta que quede enganchada.

1

8. LIMPIEZA

ADVERTENCIAS: Desconecte la herramienta del tubo del aire antes de la limpieza e inspeccion. Resuelva todos los problemas antes de volver aponer en funciona lo herramienta.

PELIGRO: No use nunca gasolina nithers liquidos inflamables para limpar la herramenta.

Los vapeores en la herramienta peuvent inflamarse con una chispay causar la explosión de la herramienta y por consiguiente graves lesiones personales o incluo la muerte.

8.1 Desconecte la herramienta del tubo del aire. Elimine los eventuales depuestos con detergente #2. Sequeperfectamente antes del uso (1).

NOTA: NO SUMERJA la herramienta en solventes para el lavado: podría dañarse.

1

9. REPARACION DE LA HERRAMIENTA Y RESOLUCION DE LOS PROBLEMAS

9.1 MANTENIMIENTO Y REPARACIONES

Todas las herramrientas de calidad, con el tiempo, poder requérir mantenimiento o sustitución de piezas,defer al desgaste normal de funciona.
Estas operaciones deben ser encomendadas SIEMPRE a un先进技术 autorizzato.
NO TRATE NUNCA DE REPARAR USTED Mismo LA HERRAMIENTA.

9.2 RESOLUCION DE PROBLEMAS

ADVERTENCIAS: Desconnecte la alimentacion del aire de la herramienta antes de realizar tareas de mantenimiento.

	PROBLEMA CAUSAS SOLUCIONES
1	Pérdida de aire en la tapa de la herramipta o en el área del gatillo.	Tornillos flojos.Juntas tóricas o estancas gastadas o dañadas.
2	La herramipta no funciona o funciona lentamente.	Alimentación de aire insufiente.Lubricación insufiente.Juntas tóricas o estancas gastadas o dañadas.
3	Pérdida de aire en la parte baja de la herramipta.	Tornillos flojos.Juntas tóricas o estancas gastadas o dañadas.
4	La herramipta se atasca frecuentemente.	Elementos de fijación no adecuadosELEMENTos de fijación dañados.Tornillos del cargador o tornillos anteriores flojos.Cargador sucio.
5	Otros Contactar con el distribuidor local
		para la asistencia.
