INSTRUKCJA OBSŁUGI G-301 Abac

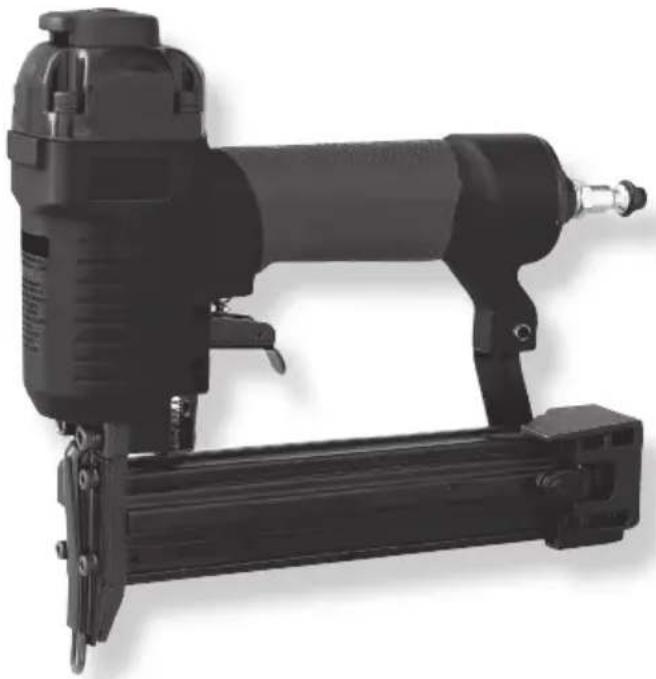

PL Wielofunkcyjny pistolet do gwoździ - Instrukcja obsługi

SI Kombinirani zabijalnik žebljev - Navodila

Uważnie zapoznać się z informacjami podanymi w instrukcji ma na celu zachowanie BEZPIECZEŃSTWA w trakcie pracy i ZAPOBIEGNIĘCIE USTERKOM.

ZAGROŻENIE: Wskazuje stan bezpośredniego zagrożenia, który może spowodować poważne wypadki lub śmierć. OSTRZEŻENIE: Wskazuje stan potencjalnego zagrożenia, który może spowodować poważne wypadki lub śmierć. OSTRZEŻENIE: Sygnalizuje ważne informacje.

3. ZATRZASKOWY MECHANIZM BLOKADY BEZPIECZEŃSTWA

3.1 KONTROLA DZIAŁANIA PRZYRZĄDU

Palec operatora nie powinien dotykać spustu, a końcówka przyrządu powinna być ustawiona na

obszarze roboczym.

Przyrząd docisnąć do powierzchni roboczej. Po zwolnieniu mechanizmu blokady, nacisnąć na spust.

Zwolnić spust po każdym strzale. Przesunąć przyrząd na kolejną pozycję i powtórzyć opisaną wyżej procedurę.

3.2 KONTROLA PRZYRZADU

3.2.1 Odłączyć zasilanie powietrzem (1).
3.2.2 Opróżnić magazynek (2).
3.2.3 Upewnić się, że spust i końcówka poruszają się płynnie w góre i w dół (3).

3.2.4 Podłączyć zasilanie powietrzem do przyrządu (4).
3.2.5 Opuścić końcówkę na obszar roboczy bez naciskania spustu. Przyrząd nie powinien

załączać się cyklicznie. W przeciwnym razie nie należy używać zszywacza.

Usunąć przyrząd ze strefy roboczej. Mechanizm zabezpieczający powinien powrócić do początkowej, obniżonej pozycji. Nacisnąć spust. Przyrząd nie powinien się załączyć. W przeciwnym razie nie należy używać zszywacza (5).

4

5

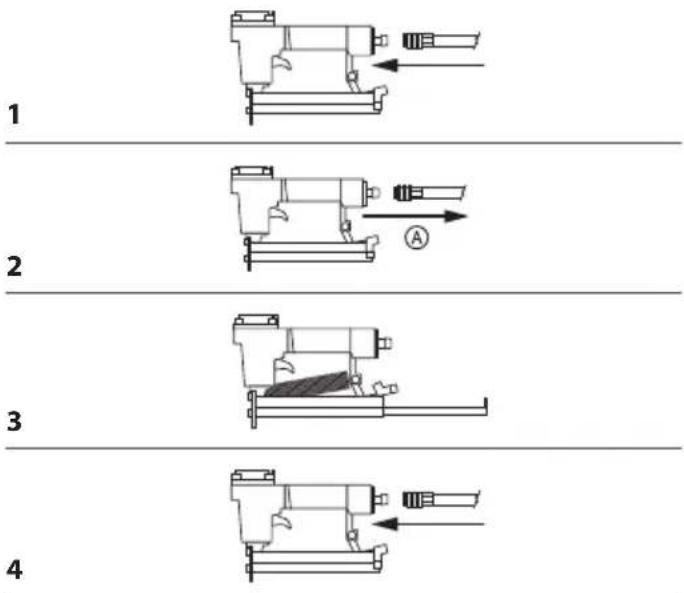

4.1 Podłączyć wąż doprowadzający powietrze (1).
4.2 Obniżyć blokadęⒶ magazynka. Odciągnąć w

tył pokrywę magazynka (2).

4.3 Włożyć taśmę zszywek do magazynka. Upewnić się, że końcówki zszywek są skierowane w dół. Upewnić się, że zszywki nie są zabrudzone lub uszkodzone (3).
4.4 Zamknąć pokrywę magazynka poprzez jej zaczepienie (4).

5. FUNKCJONOWANIE PRZYRZĄDU

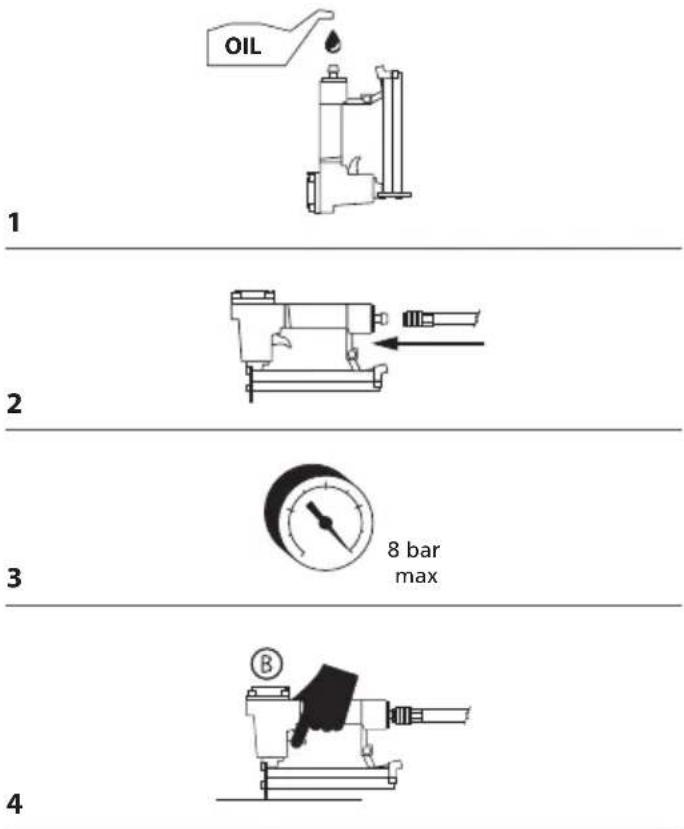

5.1 Zaleca się smarować przyrząd przed każdym jego użyciem (patrz: paragraf 6) (1).
5.2 Opróżnić magazynek. Podłączyć szybki dopływ powietrza za pomocą szybkozłącza (2).
5.3 Wyregulować ciśnienie robocze w granicach zakresu ustalonego dla przyrządu (3).

Załadować zszywki do magazynka, zgodnie z zaleceniami zawartymi w paragrafie 4.

5.4 Sprawdzić poprawność wbijania gwoździ na próbce drewna. Jeżeli gwoździe nie są wbijane

na żądaną głębokość należy zwiększyć ciśnienie powietrza do osiągnięcia żądanego efektu. Jeżeli przyrząd jest wyposażony w mechanizm do regulacji głębokości wbijania, obrócić odnośne

pokrętło radełkowane, Ⓡ w celu uzyskania żądanej głębokości (4).

OSTRZEŻENIE: nie przekraczać wartości 8 barów (0,8 Mpa)

1 2 3 4

1 2 3 4

6. SMAROWANIE

3.2.6.1 Przed przystąpieniem do smarowania przyrządu (1).

6.2 Włać kilka kropel oleju do przyłącza powietrza.

Obrócić przyrząd wlotem do góry i włać kilka kropel oleju narzędziowego do przyłącza powietrza. Nie stosować detergentu olejowego lub dodatków. Po dodaniu oleju, na krótko włączyć zszywacz (2).

Usunąć nadmiar oleju z wylotu. Nadmiar oleju mógłby uszkodzić uszczelki O-ring przyrządu. W

przypadku stosowania układu smarowania, nie jest konieczne codzienne, ręczne smarowanie

przyłącza powietrza.

7. ODBLOKOWANIE ZACIĘTEGO PRZYRZĄDU

7.1 Elementy zacięte w strefie wyrzutu:

Odłączyć zasilanie powietrzem.

Ręcznie unieść mechanizm zabezpieczający.

Szczypcami uchwycić zablokowane elementy i wyjąć. (1).

Elementy zacięte wewnątrz magazynka:

Odłączyć zasilanie powietrzem.

Odciągnąć w tył pokrywę magazynka.

Ręcznie unieść mechanizm zabezpieczający i wyjąć zablokowane elementy.

Popchnąć pokrywę magazynka do przodu, w celu jej zaczepienia.

1

2

OIL

1

OSTRZEŻENIE: Przed przystąpieniem do czynności związanych z czyszczeniem i konserwacją, odłączyć zasilanie powietrzem. Przed ponownym użyciem przyrządu należy rozwiązać wszystkie stwierdzone problemy. ZAGROŻENIE: Przyrządu nigdy nie należy czyścić benzyną lub innymi łatwo palnymi płynami. Ewentualne opary mogłyby ulec zapaleniu przez iskrę powodując wybuch przyrządu, a co za tym idzie poważne obrażenia lub śmierć operatora.

8.1 Odłączyć zasilanie powietrzem.

Ewentualne osady usunąć środkiem czyszczącym

2. Starannie wysuszyć przed użyciem (1).

NOTA: NIE ZANURZAĆ przyrządu w roztworach myjących, gdyż mógłby ulec uszkodzeniu.

9. NAPRAWA PRZYRZĄDU I ROZWIĄZYWANIE PROBLEMÓW

Wszystkie, nawet wysokiej jakości przyrządy mogą wymagać zabiegów konserwacyjnych lub wymiany części na skutek zwykłego zużycia. Czynności te powinny być wykonane WYŁĄCZNIE przez upoważnionego serwisanta. NIE NALEŻY PODEJMOWAĆ PRÓB SAMODZIELNEJ NAPRAWY URZĄDZENIA.

9.2 ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE: Przed przystąpieniem do czynności związanych z konserwacją, odłączyć zasilanie powietrzem.

	PROBLEM PRZYCZYNA ROZWIAZANIE
1	Wyciek powietrza poprzez pokrywę lub w strefie spustu.	Poluzowane śruby.Uszczelki o-ring są zużyte lub uszkodzone.	Dokręcić śruby. Zainstalować zestaw naprawczy.
2	Urządzenie nie funkcjonuje lub funkcjonuje bardzo wolno.	Niewystarczające zasilanie powietrzem.Niedostateczne nasmarowanie.Uszczelki o-ring są zużyte lub uszkodzone.	Sprawdzić śruby. Zainstalować zestaw naprawczy.
3	Wyciek powietrza w dolnej części przyrządu.	Poluzowane śruby.Uszczelki o-ring są zużyte lub uszkodzone.	Dokręcić śruby. Zainstalować zestaw naprawczy.
4	Przyrząd często się zacina. Niewłaściwe elementy mocujące.Uszkodzone elementy mocujące.Poluzowane śruby magazynka lub śruby w przedniej części przyrządu.Magazynek zanieczyszczony.	Sprawdzić rozmiar elementów mocujących.Wymienić zużyte lub uszkodzone elementy mocujące.Dokręcić śruby. Wyczyścić magazynek.
5	Inne Skontaktować się z serwisem		technicznym.

1. KOMBINIRANI ZABIJALNIK ŽEBLJEV

1.1 TEHNIČNI PODATKI

PORABA ZRAKA: 0,8 l/min

2. NAVODILA

VARNOSTNE DEFINICIJE

2.1 POMEMBNE INFORMACIJE

Natančno preberite informacije v navodilih, ki so nujne za VAŠO VARNOST in za PREPREČEVANJEV TEŽAV NA OPREMI.
