BRUKSANVISNING G-301 Abac
Läss alltid igenom informationen i handboken för DIN SÄKERHET och för att FÖRHINDRA PROBLEM MED UTRUSTNINGEN.
FARA: Anger en omedelbar farlig situation som kan leda till allvarliga skador eller döden om den inte undviks.
VARNINGAR: Anger en möjlig farlig situation som kan orsaka allvarliga skador eller döden om den inte undviks.
ANVISNINGAR: Signalerar viktig information för operatören.

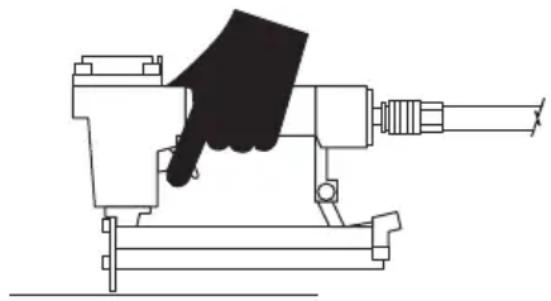

Operatörens finger ska inte ligga mot avtryckaren och verktygets spets ska placeras på arbetsytan.
Tryck verktyget mot arbetsytan tills säkerhetsanordningen lyfts och tryck på avtryckaren.
Släpp avtryckaren efter varje skott. Flytta verktyget i nästa position och upprepa ovanstående förfarande igen.
3.2 KONTROLL AV VERKTYGET
3.2.1 Koppla ifrån luftförsörjningen från verktyget (1).
3.2.2 Töm magasinet (2).
3.2.3 Se till att avtryckaren och säkerhetsanordningen rör sig uppåt och nedåt utan att fastna (3).
ANVISNINGAR: KONTROLLERA OCH BYT SKADADE ELLER SLITNA KOMPONENTER PÅ VERKTYGET ETIKETTER MED SÄKERHETSFÖRESKRIFTER SKA BYTAS OM DE INTE ÄR LÄSBARA.
3.2.4 Anslut luftförsörjningen till verktyget (4).
3.2.5 Sänk spetsen mot arbetsområdet utan att trycka på avtryckaren. Verktyget ska inte utlösas kontinuerligt. Använd inte verktyget om det inträffar.
Flytta verktyget från arbetsområdet. Säkerhetsanordningen ska gå tillbaka till den ursprungliga nedsänkta positionen. Tryck på avtryckaren. Verktyget ska inte fungera. Använd inte verktyget om det inträffar (5).
4.1 Anslut luftslangen (1).
4.2 Sänk magasinets Ⓐ stopp.
Dra magasinets lock bakåt (2).
4.3 För in ett band klamrar/spikar i magasinet och se till att klamrarnas/spikarnas spetsar är riktade nedåt. Se till att klamrar/spikar inte är smutsiga eller skadade (3).
4.4 Tryck magasinets lock framåt tills det fästs på plats (4).
5. VERKTYGETS FUNKTION
5.1 Det rekommenderas att smörja verktyget innan varje användning (se avsnitt 6) (1).
5.2 Töm magasinet.
Anslut luften med snabbkopplingen (2).
5.3 Reglera arbetstrycket så att det förblir inom drifttryckområdet som avses för verktyget (3).
Fyll på klamrar/spikar i magasinet enligt instruktionerna i avsnitt 4.
5.4 Kontrollera att klamrar/spikar tränger in riktigt genom att skjuta ett skott på en provbit. Om klamrar/spikar inte när önskat djup, reglera lufttrycket till ett högre värde för att uppnå önskat resultat. Om modellen har en anordning för reglering av djupet, vrid den räfflade ringen Ⓑ för att nä önskat djup (4).
8 bar max
VARNINGAR: överstig inte värdet på 8 bar (0,8 Mpa)
6. SMÖRJNING
6.1 Koppla ifrån luftförsörjningen till verktyget innan det smörjs (1).
6.2 Häll några droppar vektygsolja i luftinsläppet.
Placera verktyget med luftinsläppets koppling vänd uppåt och håll en droppe verktygsolja i luftinsläppet. Använd inte rengöringsolja eller tillsatsmedel. Sätt igång verktyget en kort stund efter tillförsel av olja (2).
Torka bort överskottsolja i utsläppet.
Överskottsolja kan skada verktygets O-ringar.
Om en smörjanläggning används behöver inte en daglig manuell smörjning göras genom luftinsläppet.
7.1 Klamrar/spikar som fastnat i utstötningsområdet:
Koppla ifrån verktyget från luftslangen.
Lyft säkerhetsanordningen för hand, grip tag i fastnade klamrar/spikar med en tång och avlägsna dem (1).
Koppla ifrån verktyget från luftslangen.
Dra magasinets lock bakåt.
Lyft säkerhetsanordningen för hand om det behövs och avlägsna klamrar/spikar som fastnat.
Tryck magasinets lock framåt tills det fästs på plats.
8. RENGÖRING
ANVISNINGAR: Lyft verktyget från luftslangen innan dess rengöring och inspektion.
Lös alla problem innan verktyget sätts i funktion igen.
FARA: Fara, använd aldrig bensin eller andra brandfarliga vätskor för rengöring av verktyget.
Eventuella ångor på verktyget kan antändas på grund av en gnista och orsaka explosion av verktyget med följande allvarliga personskador eller döden.
8.1 Koppla ifrån verktyget från luften.
Avlägsna eventuella beläggningar som kommer ut med rengöringsmedel #2. Torka noggrant innan användning (1).
OBS! LÄGG INTE verktyget i lösningsmedel för rengöring eftersom det kan skadas.
8 bar max
9. REPARATION AV VERKTYGET OCH FELSÖKNING
9.1 UNDERHÅLL OCH REPARATIONER
Alla verktyg av kvalitet kan med tiden kräva underhåll eller byte av delar på grund av slit under en normal funktion.
De här arbetsuppgifterna ska ENDASTutföras av en auktoriserad tekniker.
FÖRSÖK ALDRIG ATT REPARERA VERKTYGET SJÄLV.
9.2 FELLÖSNING
ANVISNINGAR: Koppla ifrån luftförsörjningen från verktyget innan något som helst underhållsarbete.
| FEL ORSAK ÅTGÄRDER | |||
| 1 | Luftläcka i verktygets lock eller i avtryckarens område. | Lösa skruvar.Slitna eller skadade O-ringar eller tätningar. | Dra åt skruvarna. Installera en reparationssats. |
| 2 | Verktyget fungerar inte eller fungerar långsamt. | Otilräcklig luftförsörjning.Otilräcklig smörjning.Slitna eller skadade O-ringar eller tätningar. | Kontrollera skruvarna. Installera en reparationssats. |
| 3 | Luftläckage i verktygets undre del. | Lösa skruvar.Slitna eller skadade O-ringar eller tätningar. | Dra åt skruvarna. Installera en reparationssats. |
| 4 | Verktyget fastnar ofta. Inte lämpliga | klamrar/spikar.Skadade klamrar/spikar.Magasinets skruvar eller främre skruvar är lösa.Smutsigt magasin. | Kontrollera att klamrar/spikar är av rätt storlek. Byt ut slitna eller skadade klamrar/spikar. Dra åt skruvarna. Gör rent magasinet. |
| 5 | Övrigt Kontakta din lokala återförsäljare | för hjälp. | |
