BEDIENUNGSANLEITUNG G-301 Abac

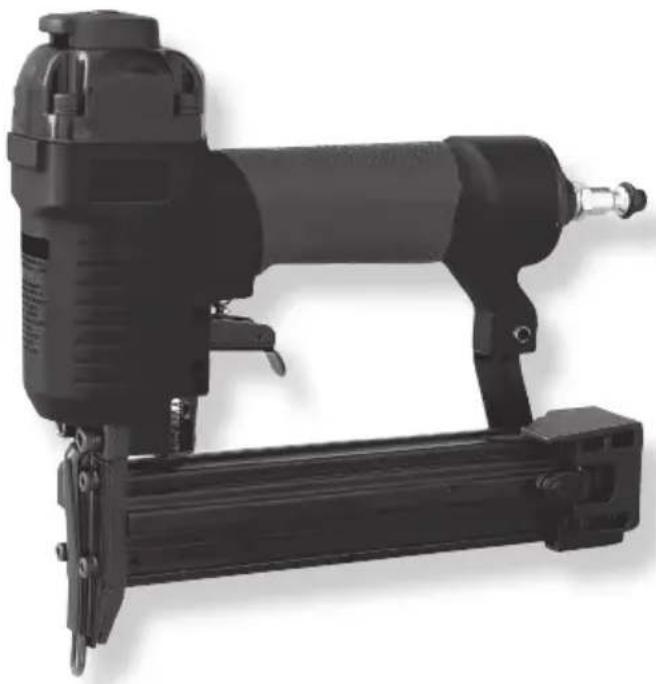

DE Kombinagler - Bedienungsanleitung

1.1 TECHNISCHE DATEN LUFTVERBRAUCH: 0,8 l/min

2. SICHERHEITSRICHTLINIEN DEFINITIONEN

2.1 WICHTIGE INFORMATIONEN

Lesen Sie die Informationen in der Bedienungsanleitung sorgfältig durch, um IHRE SICHERHEIT zu gewährleisten und PROBLEME MIT DEM GERÄT ZU VERMEIDEN.

GEFAHR: Kennzeichnet eine Situation mit unmittelbarer Gefahr, die, wenn sie nicht vermieden wird, zu schweren Verletzungen oder zum Tod führt. VORSICHT: Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Tod oder schweren Verletzungen führen kann. VORSICHT: Meldet dem Bediener wichtige Informationen.

3. SICHERHEITSVORRICHTUNG MIT KONTAKTAUSLÖSUNG

3.1 BETRIEBSPRÜFUNG DES WERKZEUGS

Der Bediener darf seinen Finger nicht auf dem Abzugshebel halten und die Mündung des Werkzeugs muss sich auf der Arbeitsfläche befinden.

Das Werkzeug gegen die Arbeitsfläche drücken, um die Sicherheitsvorrichtung zu heben, und dann auf den Abzugshebel drücken.

Den Abzugshebel nach jeder Auslösung loslassen. Das Werkzeug auf die nächste Eintreibposition bringen und den obigen Vorgang wiederholen.

3.2 WERKZEUGKONTROLLE

3.2.1 Die Luftzufuhr vom Werkzeug trennen (1).
3.2.2 Das Magazin entleeren (2).
3.2.3 Sicherstellen, dass der Abzugshebel und die Sicherheitsvorrichtung sich auf- und abbewegen, ohne zu verklemmen (3).

VORSICHT: BESCHÄDIGTE ODER ABGENUTZTE TEILE DES WERKZEUGS ÜBERPRÜFEN UND ERSETZEN. DIE SICHERHEITSWARNSCHILDER MÜSSEN ERSETZT WERDEN, WENN SIE UNLESERLICH SIND.

3.2.4 Die Luftzufuhr an das Werkzeug anschließen (4).

3.2.5 Die Mündung gegen der Arbeitsbereich drücken, ohne den Abzugshebel zu betätigen. Das Werkzeug darf nicht kontinuierlich ausgelöst werden. Das Werkzeug in diesem Fall nicht verwenden.

Das Werkzeug aus dem Arbeitsbereich herausbringen. Die Sicherheitsvorrichtung muss in ihre gesenkte Ausgangsposition zurückkehren. Den Abzugshebel ziehen. Das Werkzeug darf nicht funktionieren. Das Werkzeug nicht verwenden, wenn dies der Fall ist (5).

4.1 Den Luftschlauch anschließen (1).
4.2 Den Anschlag des Magazins® senken. Den Magazindeckel zurückziehen (2).
4.3 Einen Streifen Eintreibmaterial in das Magazin einstecken und darauf achten, dass die Spitzen der Nägel bzw. Klammern nach unten gerichtet sind. Sicherstellen, dass das Eintreibmaterial nicht verschmutzt oder beschädigt ist (3).
4.4 Den Magazindeckel nach vorne schieben, bis er einrastet (4).

5. BEDIENUNG DES WERKZEUGS

5.1 Es ist ratsam, das Werkzeug vor jedem Einsatz zu schmieren (siehe Abschnitt 6) (1).
5.2 Das Magazin entleeren. Die Luft über eine Schnellkupplung anschließen (2).
5.3 Den Arbeitsdruck so einstellen, dass er innerhalb des für das Werkzeug angegebenen Betriebsdruckbereichs bleibt (3).

Das Eintreibmaterial gemäß den Anweisungen von Abs. 4 in das Magazin laden.

5.4 Überprüfen Sie, ob die Eintreibelemente nicht der richtigen Tiefe eindringen, indem Sie zur Probe Nägel auf ein Holzstück schießen. Wenn die Eintreibelemente nicht die gewünschte Tiefe erreichen, stellen Sie den Luftdruck auf einen höheren Wert ein, bis Sie das gewünschte Ergebnis erzielen. Wenn das Modell mit einer Tiefenverstellvorrichtung ausgestattet ist, drehen Sie die Rändelschraube, Ⓑ um die gewünschte Tiefe zu erhalten (4).

VORSICHT: Der Wert von 8 bar (0,8 MPa) darf nicht überschritten werden.

1

2

3

4

1

OIL

2

3

4

6.1 Vor dem Schmieren die Luftzufuhr vom Werkzeug trennen (1).
6.2 Einige Tropfen Werkzeugöl in den Lufteinlass hinzufügen.

Das Werkzeug mit dem Anschluss der Luftzufuhr nach oben halten und einen Tropfen Werkzeugöl in das Innere der Luftzufuhr geben. Kein Reinigungsöl oder Zusatzstoffe verwenden. Nach dem Einfüllen des Öls das Werkzeug kurz in Betrieb nehmen (2).

Überschüssiges Öl aus dem Ablauf durch Abwischen entfernen. Überschüssiges Öl könnte die O-Ringe des Werkzeugs beschädigen. Bei Benutzung eines Nebelölers zur Schmierung ist das tägliche manuelle Schmieren durch die Luftzufuhr nicht erforderlich.

1

2

OIL

7. ENTRIEGELN DES BLOCKIERTEN WERKZEUGS

7.1 Im Mündungsbereich verklemmte Eintreibelemente:

Das Werkzeug vom Luftschlauch trennen. Die Sicherheitsvorrichtung manuell anheben, die verklemmten Eintreibelemente mit einer Zange ergreifen und entfernen (1).

Im Magazin verklemmte Eintreibelemente:

Das Werkzeug vom Luftschlauch trennen. Den Magazindeckel zurückziehen. Falls erforderlich, die Sicherheitsvorrichtung manuell anheben und die eingeklemmten Eintreibelemente entfernen. Den Magazindeckel nach vorne schieben, bis er einrastet.

1

VORSICHT: Trennen Sie das Werkzeug unbedingt von der Druckluftversorgung, bevor Sie es reinigen und/oder überprüfen. Lösen Sie alle Probleme, bevor Sie das Werkzeug wieder in Betrieb nehmen.

GEFAHR: Verwenden Sie niemals Benzin oder andere brennbare Flüssigkeiten zur Reinigung des Gerätes.

Etwaige Dämpfe am Werkzeug können sich durch einen Funken entzünden, wodurch das Werkzeug explodieren kann und schwere oder tödliche Verletzungen verursacht werden.

8.1 Das Gerät vom Luftschlauch trennen. Etwaige Ablagerungen mit Reiniger #2 entfernen. Das Werkzeug vor dem erneuten Gebrauch perfekt trocknen (1).

HINWEIS: Das Werkzeug zur Reinigung NICHT in Lösemittel eintauchen, da dies zu Schäden führen kann.

1

9. WERKZEUGREPARATUR UND FEHLERSUCHE

9.1 WARTUNG UND INSTANDSETZUNG

Alle Qualitätswerkzeuge können im Laufe der Zeit aufgrund normaler Verschleißerscheinungen eine Wartung oder den Austausch von Teilen erfordern. Diese Arbeiten dürfen NUR durch einen autorisierten Techniker durchgeführt werden. VERSUCHEN SIE NIEMALS, DAS WERKZEUG SELBST ZU REPARIEREN.

9.2 FEHLERSUCHE

VORSICHT: Vor der Ausführung der Instandhaltungsarbeiten das Werkzeug von der Luftzufuhr trennen.

	STÖRUNG URSACHEN ABHILFE
1	Es entweicht Druckluft aus dem Deckel des Werkzeugs oder aus dem Bereich des Abzugshebels.	Lockere Schrauben.O-Ring oder Dichtung ersetzen, wenn sie verschlissen oder beschädigt sind.	Die Schrauben anziehen.Reparatur-Set installieren.
2	Das Werkzeug funktioniert nicht oder läuft langsam.	Unzureichende Luftzufuhr.Unzureichende Schmierung.O-Ring oder Dichtung ersetzen, wenn sie verschlissen oder beschädigt sind.	Die Schrauben prüfen. Reparatur-Set installieren.
3	Luftaustritt im unteren Teil des Werkzeugs.	Lockere Schrauben.O-Ring oder Dichtung ersetzen, wenn sie verschlissen oder beschädigt sind.	Die Schrauben anziehen.Reparatur-Set installieren.
4	Das Werkzeug verklemmt häufig. Eintreibelemente ungeeignet.Eintreibelemente beschädigt.Magazinschrauben oder vordere Schrauben locker.Magazin verschmutzt.	Prüfen, ob die Eintreibelemente die richtige Größe aufweisen. Die Eintreibelemente ersetzen, wenn sie verschlissen oder beschädigt sind. Die Schrauben anziehen. Das Magazin reinigen.
5	Anderes Wenden Sie sich an den Händler		vor Ort, um Unterstützung zu erhalten.
