KASUTUSJUHEND G-534 Abac

EE Lehterpüstol - Kasutusjuhend

• Kuna käesolev juhend viitab rahvusvahelistele standarditele, soovitame eelnevalt saada teavet kohalike ohutusnõuete kohta ja veenduda nende järgimises.
• Suruõhk on potentsiaalselt võimas jõuallikas, seetõttu olge kompressori või lisaseadme komplekti kasutamisel äärmiselt ettevaatlik.
• Suruõhu kasutamine eeldab kehtivate eeskirjade tundmist ja järgimist.
• Ärge lubage kogemusteta töötajatel järelevalveta seadmeid kasutada. Hoidke lapsed ja loomad tööpiirkonnast eemale.
• Veenduge, et te töötaksite stabiilses asendis ning hoidke seadmest tugevasti kinni.
• Seadme ootamatu ning kogemata tehtud liigutus võib kaasa tuua tõsise ohu.
• Ärge kasutage tööriistu plahvatusohtlikus keskkonnas või kohtades, kus tolm ladestub, gaasijuhtmete või elektrijuhtmete korral.
• Käidelge tööriista ainult sobivalt ventileeritud keskkonnas.
• Erilist tähelepanu tuleb pöörata töödeldud materjalidele, mis on väga tuleohtlikud või potentsiaalselt plahvatusohtlikud.

• Ärge kasutage seadet ilma nõutavate ohutusseadmeteta.
• Ärge kunagi hoidke tööriista suruõhuvooliku küljest kinni.
• Ärge laske teistel inimestel tööpiirkonnale läheneda.
• Ärge suunake õhujuga või tööriista ei iseenda ega ühegi teise osapoole suunas.
• Vältige otsest kokkupuudet tööriistaga vahetult pärast selle kasutamist, sest selle pind vöib olla väga kuum.
• Ärge puudutage töö ajal seadme liikuvaid osi.
• Ärge avage ega muutke mingil viisil tööriista või selle tarvikuid. Kõik parandused peaks teostama ainult väljaõppinud personal.

MIDA TE PEAKSITE TEGEMA

• Enne selle tööriista paigaldamist, kasutamist, parandamist, hooldamist ja vahetamist lugege ja möistke käesoleva juhendi sisu.
• Tööriista võivad paigaldada, reguleerida või kasutada ainult kvalifitseeritud ja koolitatud operaatorid.
• Ühendage suruõhk ainult siis, kui seade on välja lülitatud.
• Tööriista optimaalse jõudluse tagamiseks veenduge, et vooliku ja ühenduste suurused oleksid korrektsed.
• Enne tööriista käivitamist kontrollige selle ühendust ja veenduge, et suruõhuvoolik ei oleks kahjustatud.
• Enne vooliku ühendamist tööriistaga kontrollige, kas voolik ja kiirühendus on puhtad. Tehke seda, lastes õhul vabalt läbi vooliku ja kiirühenduse liikuda.
• Ebavajaliku müra vältimiseks valige ja asendage kaasasolev tarvik vastavalt juhendis toodud juhistele.
• Kasutage rakendusele sobivaid tarvikuid, mis vastavad seadmele, ja ühendage need korralikult. Kontrollige, et neid kasutatakse vastavalt juhistele ja et need oleksid öigesti paigaldatud.
• Enne iga kasutamist kontrollige tööriistade ja tarvikute kulumist. Vajadsel asendage need.
• Tööriista vahetamise, hooldustoimingute ja töö lõpetamise korral lahutage suruõhu ühendus.
• Ühendage tööriist lahti ainult siis, kui voolik EI ole survestatud, et vältida selle kontrollimatut liikumist.
  • Hoidke tööpiirkond puhtana.

EE

• Veenduge, et tööriist oleks enne maapinnale asetamist täielikult peatunud
• Hoiustage pneumaatiline tööriist puhtana kuivas kohas
• Veenduge alati, et töökoht oleks stabiilne.
• Hoiustage tööriista kindlalt klambriga või kinnitusvahendiga kinnitatult.

- Kasutage tööriista ainult selleks mõeldud eesmärgil. Tootja loobub vastutusest kahjude eest, mis tulenevad ohutusnõuete mittejärgimisest või tööriista väärkasutusest.

- Kasutage ainult tarvikuid, mis sobivad kasutatava tööriista jaoks.

- Suruõhu kvaliteet peab olema hea, mis tähendab puhast ja kuiva ning see on kõige paremini tagatud õhufiltri abil. Soovitame kasutada täielikku FRL (filter, regulaator, määrdeaine) seadet. Ölikann tuleb reguleerida umbes 3 kuni 6 tilkani minutis. Öhuvoolik ölikannu ja tööriista vahel ei tohi kunagi pikkuselt ületada 6 kuni 8 meetrit.

- Pneumaatilised tööriistad tekitavad vibratsiooni. Pikaajaline kasutamine ja vale asend võivad kahjustada käsi, sõrmi ja küünarnukke. Lõpetage kasutamine kohe, kui tunnete valu, kihelust või muud hälvet. Kui probleem püsib, konsulteerige enne töö jätkamist arstiga.

ВНИМАНИЕ:

Enne tarvikute ühendamist veenduge, et kompressor on välja lülitatud. Tagage alati piisav ventilatsioon. Tööriista kasutamisalal ei tohi ühtegi süüteallikat, nagu põlev sigarett või sigar, sädemed, kaablid või hööguvad objektid, ülekuumenenud pinnad jne.

Kaitske alati oma silmi, kopse ja nahka sobivate kaitsevahenditega. Võimaluse korral kasutage värviosakeste eemaldamiseks töökohalt vaakumsüsteemi. Kõik töötajad, kes võivad kokku värviosakestega kokku puutuda, peavad käima regulaarselt arstlikus konttrollis. Teavitage tööriista kasutavaid töötajaid kasutatavate värvidega seotud ohtudest.

TARVIKUD

Kasutage ainult tarvikuid ja seadmeid, mis on möeldud kasutamiseks selle tööriistaga.

Valige parim võimalik sisestatud/paigaldatud lisaseadmed/tarvikud madalaima võimaliku mürataseme ja vibratsiooni saavutamiseks. Asendage need müra ja/või vibratsiooni suurenemise korral.

Veenduge, et sisestatud/paigaldatud tööriist/tarvik on kinnitusseadmega korralikult kinnitatud ja veenduge, et kinnitus oleks heas seisukorras. Ärge kunagi kasutage tööriista ilma kinnituseta, sest see võib põhjustada suure kiirusega tagasilöögi.

Ärge kunagi jahutage kuuma tööriista/tarvikut, sest see võib mõjutada nende kõvadust, põhjustades ohtlikke olukordi.

Kasutage sisestatud/paigaldatud tarvikut/tööriista vastavalt tootja spetsifikatsioonidele.

PNEUMOTÖÖRIISTA KASUTAMINE

Enne tööriista kasutamist veenduge, et olete tuttav töökohaga ja selle ümbrusega.

Järgige alati tööala ohutusnõudeid.

Tööriista kasutamise ajal võib kasutaja kokku puutuda purunemise, lõögi, kuumuse, vibratsiooni, sisselõikamise, hõördumiste jms ohtudega: Kandke sobivaid kindaid.

Iga tööriista käsitsev isik peab suutma toime tulla tööriista suuruse, kaalu ja võimsusega.

Alati tuleb valmistada tööriista tekitatud normaalsete/ebanormaalsete liikumiste/jõudude jaoks.

Hoidke oma keha tasakaalus, asetage oma jalad turvaliselt ja kindlalt maha.

Öhuvarustuse katkemise korral vabastage hoob/päästik.

LEHTERPÜSTOLI KASUTAMINE

Paigaldage paak (B) püstoli kerele, pidades silmas O-rõngast, et vältida lekkeid. Pingutage voolikuklambrit (C).

Paigaldage sobiv düüs (D) lähtuvalt kasutatavast tootest. Öiget düüsi läbimõõtu vaadake värvitootja juhtnööridest.

Parema tulemuse saamiseks on soovitatav alustada käe liigutamist enne hoova (F) aktiveerimist ja hoida püstolit värvitava pinnaga risti, aidates tööle kaasa paagi käepidemest (A) hoides. Värvi ühtlaseks jaotamiseks kandke alati värvikihid pinnale teineteisega risti.

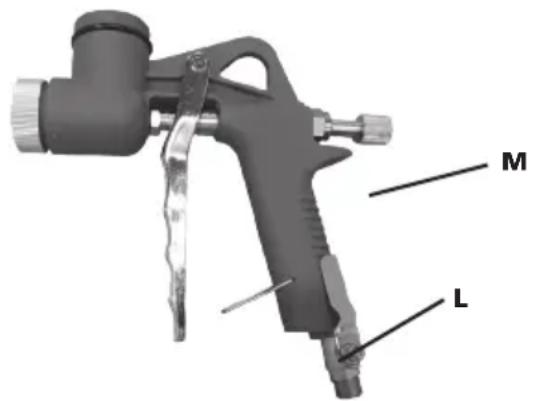

Toote voolutugevuse kohandamiseks keerake nuppu (M) (jn 2). Ôhuvoolu kohandamiseks keerake hooba (L) (jn 2).

Erilist tähelepanu tuleb pöörata sellele, et värv ei sisaldaks klompe ega mustust. Kui värv on väga paks, tuleks seda segada kaubandusvõrgus müüdava vedeldiga suhtega 1 : 1. Värv kuivab väga kiiresti. Seetõttu tuleb värvida katkematult, tegemata liiga pikki pause.

Värvi temperatuur peaks võimaluse korral olema vähemalt +17 °C. Värvitav ala ei tohiks samuti olla liiga külm.

M L

Jn 2

HOOLDUS

Tööriista hoolduse ajaks eemaldage öhuvarustus.

Puhastage ja kuivatage regulaarselt süsteemi filtrit ja pneumaatilise tööriista öhu sisselaskeava.

Takerdumise vältimiseks määrige süsteemi köiki kiirühendusi.

Tühjendage õhufilter ja kompressor iga päev kondensatsiooniveest.

Rooste tekke vältimiseks ja kulumise vähendamiseks puhastage ja määrige tööriista pärast iga kasutamist.

Kontrollige tööriista regulaarselt lahtiste poltide/kruvide või osade osas.

Voolukatkestuse korral: laske seade ära parandada.

Ainult koolitatud ja kvalifitseeritud inseneridel on lubatud seadet reguleerida ja parandada.

Müra ja vibratsiooni minimaalseks vähendamiseks tuleks tööriista regulaarselt hooldada.

Hoiatus: seibide kahjustamise vältimiseks ei tohi tervet püstolit kunagi nitrolahustisse, sünteetilisse lahustisse ega vette kasta.

Värvipaak tuleb pärast igat kasutust eemaldada ja tühjendada, hoolikalt puhastada ja osaliselt lahustiga täita. Seejärel tuleb paak uuesti püstoliga ühendada ja lahustit pihustada, kuni see väljub puhtana.

Tööriista puhastamiseks lahustijääkidest tuleb seda toimingut seejärel ilma paagita korrata.

Kuivatage aerograaf puuvillast lapiga. Düüsi ummistumise korral puhastage toru ja düüs värvijääkidest.

OLULINE! Ärge kasutage kunagi ummistunud avade puhatsamiseks metallobjekte.

SIHIPÄRANE KASUTUS

Kasutaja või kasutaja tööandja hindab iga kasutuse tulemusena esinevat konkreetset kasutamist.

Ärge kunagi kasutage tööriista muul viisil kui selle kasutusotstarve ette näeb ja käesolevas juhendis kirjeldatud.

Selle garantii eiramise või ebaõige kasutamise või ebaõige remondi tagajärjel tekkinud kahju ei kuulu meie garantii alla ning me ei vastuta selle eest. Me jätame endale õiguse ilma eelneva teavitamiseta teha tehnilisi parandusi.

See tööriist on möeldud kasutamiseks ainult sobivate värvidega, nagu laki-, vee- ja lahustipõhised värvid. Ärge kasutage seda kunagi bensiini, petrooleumi ega muu kergsüttiva kütuse pihustamiseks, samuti ärge kasutage tööriista toidu ega ravimitega, herbitsiididega ega petitsiididega.

VÕIMALIKUD RIKKED

Kui te kuulete ebatavalisi müra või tekib ootamatu võimsuse langus, lülitage seade koheselt välja. Kontrollige pneumaatilist tööriista ja suruõhusüsteemi.

Pneumaatiline tööriist

Probleem Võimalik põhjus Lahendus
Püstol pihustab ebaühtlaselt.	Lahtine düüs Pingutage düüsi
	Värvitihedus ei ole öige Kontrollige värvitihedust
Katmine ei ole ühtlane Düüsiavas on mustus või see on kahjustatud		Puhastage tööriista hoolikalt
		Asendage kulunud osad
Värv voolab vällja ehkki hooba ei vajutata	Hoovavarras ja düüs on määrdunud kuivanud värviga	Puhastage tööriista hoolikalt
	Hoovavarras ja düüs on kahjustatud Asendage kulunud osad
Õhuleke düüsist ilma värvita	Värvikanal on ummistunud	Puhastage tööriista hoolikalt
	Õhukanal on värviga ummistunud

Suruōhu ōhutarne süsteem

• kompressori surve on ebapiisav
• röhuregulaator ei ole seadistatud öigele röhutasemele, mis sobiks kasutatava tööriistaga.
• ühendusvoolikust või ühendustest lekib (kasutage Tefloni kleeplinti või hermeetilist pastat)
• lekked pneumaatilises süsteemis
• filter või määrdeaine määrija on ummistunud
• voolik on purustatud, läbistatud või liiga pikk (rõhulangus)

KASUTUSEST KÖRVALDAMINE

Igasugune garantii on sõnaselgelt kehtetu, kui tööriist kulub, sellel tekib ülekoormus või tekib selle käsitsemise järel kahju, kui tööriista ei kasutatud sobilikul viisil. Selle garantii kohaldamiseks ei tohi tööriist jaemüüjale tagastamisel olla lahti võetud.

See garantii hölmab varuosi ja tööjõudu 12 kuu jooksul alates ostukuupäevast (ostutõend, näiteks arve või kviitung).

Rikke võib eemaldada tööriista asendamise või vajadusel selle parandamise teel.
