KULLANIM KILAVUZU G-534 Abac

TR Hunili püskürtme tabancası - Yönergeler

• Bu kılavuz uluslararası standartlara atıfta bulunduğundan, öncelikle yerel güvenlik düzenlemeleri hakkında bilgi edinmenizi ve bunlara uyulduğundan emin olmanızı öneririz.
• Basınçlı hava, yüksek güç potansiyeline sahip bir güç beslemesidir; dolayısıyla, kompresörü veya aksesuar kitini kullanırken son derece dikkatlı olun.
• Basınçlı havanın kullanılması için, geçerli tüm düzenlemelerin bilinmesi ve bunlara uyulması gereklidir.
• Deneyimsiz personel tarafından gözetimsiz bir şekilde kullanılmasına izin vermeyin. Çocukları ve hayvanları çalışma alanından uzak tutun.
• Aleti uygun bir şekilde kullanmak için dengeli bir pozisyon alın ve aleti sıkıca tutun.
• Aletin yanlışlıkla veya beklenmeyen bir şekilde hareket etmesi, ciddi bir tehlikeye neden olabilir.
• Aletleri, potansiyel olarak patlayıcı bir atmosfere sahip olan veya toz birikintileri, gaz boru hatları veya elektrik kanalı hatları bulunan tesislerde kullanmayın.
• Aleti sadece uygun şekilde havalandırılan bir ortamda kullanın.
• Yüksek derecede yanıcı olan işlenmiş malzemelere veya bunların patlama potansiyeline özellikle dikkat edin.

GENEL GÜVENLİK DÜZENLEMELERİ

• Ekipmanı, gerekli güvenlik cihazları olmadan kullanmayın.
• Aleti taşırken, kesinlikle basınçlı hava hortumundan tutmayın.
• Diğer kişilerin çalışma alanına yaklaşmasına izin vermeyin.
• Hava jetini veya aleti kendinize veya herhangi bir üçüncü kişiye doğrultmayın.
• Aletin yüzeyi çok sıcak olabileceğinden, aleti kullandıktan hemen sonra aletle doğrudan temas etmekten daima kaçının.
• Çalışırken, ekipmanın hareketli parçalarına dokunmayın.
• Aleti veya aksesuarlarını hiçbir şekilde açmayın veya değiştirmeyin. Tüm onarımlar, sadece eğitimli personel tarafından gerçekleştirilmelidir.

YAPMANIZ GEREKENLER

• Bu aletin aksesuarlarını monte etmeden, çalıştırmadan, onarmadan, bakıma tabi tutmadan ve değiştirmeden önce, bu kılavuzun içeriğini okuyun ve anlayın.
• Alet yalnızca kalifiye ve eğitimli operatörler tarafından monte edilmeli, ayarlanmalı veya kullanılmalıdır.
• Basınçlı hava bağlantısını yalnızca ekipman kapalıyken yapın.
• Aletin optimum performans göstermesi için, gereken hortum ve bağlantı ebatlarının kullanıldığından emin olun.
• Aleti çalıştırmadan önce, aletin bağlantısını kontrol edin ve basınçlı hava hortumunun zarar görmediğinden emin olun.
• Hortumu alete bağlamadan önce, hortumun ve hızlı bağlantı elemanının temiz olup olmadığını lütfen kontrol edin. Bunu, hortum ve hızlı bağlantı elemanı içerisinde serbest bir şekilde hava geçirerek yapın.
• Gereksiz gürültüyü önlemek için, takılan aksesuarı kılavuzdaki talimatlara göre seçin ve değiştirin.

TR

• Uygulama ve cihaz için uygun olan aksesuarlar kullanın ve bunları doğru bir şekilde bağlayın. Bunların talimatlara uygun bir şekilde kullanıldığından ve doğru bir şekilde takıldıklarından emin olun.
• Her kullanım öncesinde, aletlerin ve aksesuarların aşınma durumunu kontrol edin. Gerekiyorsa, bunları değiştirin.
• Aletin değiştirilmesi durumunda, bakım işlemleri sırasında ve çalışma bittiğinde, basınçlı hava bağlantısını kesin.
• Aletin kontrolsüz bir şekilde hareket etmesini önlemek için, aleti yalnızca hortumda basınç OLMADIĞINDA çıkarın.
• Çalışma alanını düzenli tutun.
• Aleti yere koymadan önce, aletin tamamen durduğundan emin olun
• Pnömatik aleti temiz ve kuru bir yerde saklayın
• İş istasyonunun dengeli olduğundan daima emin olun.
• İş parçasını bir kelepçe veya sabitleme aletiyle sıkı bir şekilde tutun.
• Aleti yalnızca asıl uygulama amacına yönelik olarak kullanın. Üretici, güvenlik düzenlemelerine uyulmamasından veya aletin yanlış kullanılmasından doğabilecek zararlardan dolayı herhangi bir sorumluluk kabul etmez.
• Yalnızca kullanılan alet için uygun olan aksesuarlar kullanım.
• Basınçlı havanın kalitesi iyi olmalı, yani basınçlı hava temiz ve kuru olmalıdır; bu, en iyi şekilde, bir hava filtresi ile sağlanır. Bir komple FRL (filtre, regülatör, yağlayıcı) biriminin kullanılmasını öneriyoruz. Yağlayıcının dakikada 3 ila 6 damla yağlayacak şekilde ayarlanması gereklidir. Yağlayıcı ve alet arasındaki hava hortumunun uzunluğu, 6 ila 8 metreyi kesinlikle geçmemelidir.
• Pnömatik aletler titreşim üretir. Uzun süre ve kötü bir postürle kullanılması, ellere, parmaklara veya dirseklere hasar verebilir. Herhangi bir ağrı, karincalanma veya başka herhangi bir rahatsızlık hissederseniz, ürünü kullanmaya derhal ara verin. Sorun devam ederse, çalışmaya devam etmeden önce bir doktora danışın.

WAARSCHUWING:

Hunili püskürtme tabancası

Aksesuarları bağlamadan önce, kompresörün kapatıldığından emin olun. Daima yeterli havalandırmayı sağlayın. Ekipmanın kullanıldığı ortamda serbest alev, yanan sigara veya puro, kıvılcım, kablo veya akkor ısısındaki nesneler, aşırı ısınmış yüzeyler vs. gibi hiçbir tutuşma kaynağı bulunmamalıdır.

Gözlerinizi, akciğerlerinizi ve cildinizi daima uygun koruyucu cihazlarla koruyun. Çalıştığınız yerdeki boya spreyini uzaklaştırmak için mümkünse bir vakum sistemi kullanın. Maruz kalabileceği tüm işçiler için periyodik tıbbi muayene imkanı sağlayın. Aleti kullanan personeli, kullanılan boyalarla ilgili risk hakkında bilgilendirin.

AKSESUARLAR

Sadece bu aletle kullanılmak üzere tasarlanmış aksesuarları ve sarf malzemelerini kullanın.

Mümkün olan en düşük gürültü seviyesi ve titreşim için, takılan/monte edilen tipteki mevcut aksesuarlardan/sarf malzemelerinden en iyi olanlarını seçin. Gürültü seviyesi ve/veya titreşimin artması durumunda bunları değiştirin.

Takılan/monte edilen alet/aksesuarın, tespit elemanı tarafından iyi bir şekilde tutulduğundan ve tespit elemanının iyi durumda olduğundan emin olun. Nesnelerin yüksek hızla fırlatılmasına neden olabileceğinden, aleti kesinlikle tespit elemanı olmaksızın kullanmayın.

Sıcak bir aleti/aksesuarı kesinlikle soğutmaya tabi tutmayın; bu, sertliği etkileyerek, tehlikeli durumlara neden olabilir.

Takılan/monte edilen aksesuarı/aleti, üretici şartnamelerine uygun olarak kullanın.

BİR PNÖMATİK ALETİN KULLANILMASI

Aleti kullanmaya başlamadan önce, iş yeri ve çevresini iyi bildiğinizden emin olun.

Çalışma gerçekleştirdiğiniz çalışma alanı için daima güvenlik düzenlemelerine uyun.

Operatör, aleti kullanırken, ezilme, darbe, ısı, titreşim, kesilme, aşınma vb. gibi tehlikelere maruz kalabilir: Uygun eldivenler takın.

Aleti kullanan herhangi bir kişi, aletin boyutunu, ağırlığını ve gücünü idare edebilmelidir.

Alet tarafından üretilecek normal/anormal hareketler/kuvvetler için daima hazır olun.

Vücudunuzu dengede tutun, ayaklarınızu güvenli ve sağlam bir şekilde basın.

Hava beslemesinin kesilmesi durumunda, kolu/tetiği bırakın.

HUNİLİ PÜSKÜRTME TABANCASININ KULLANILMASI

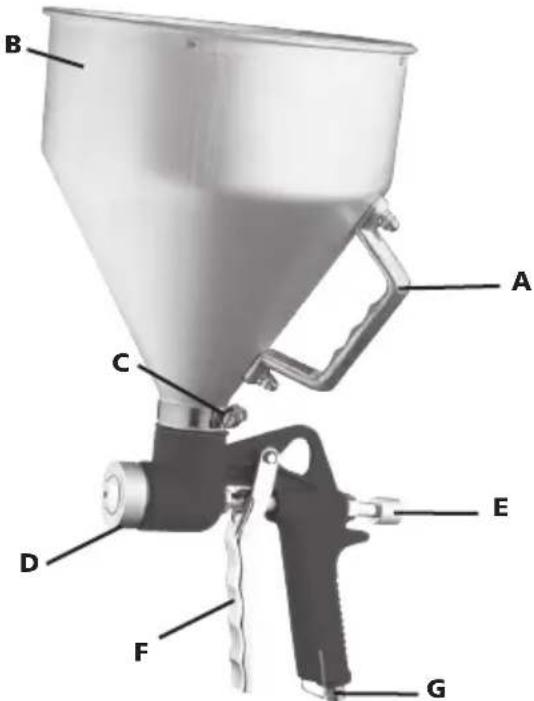

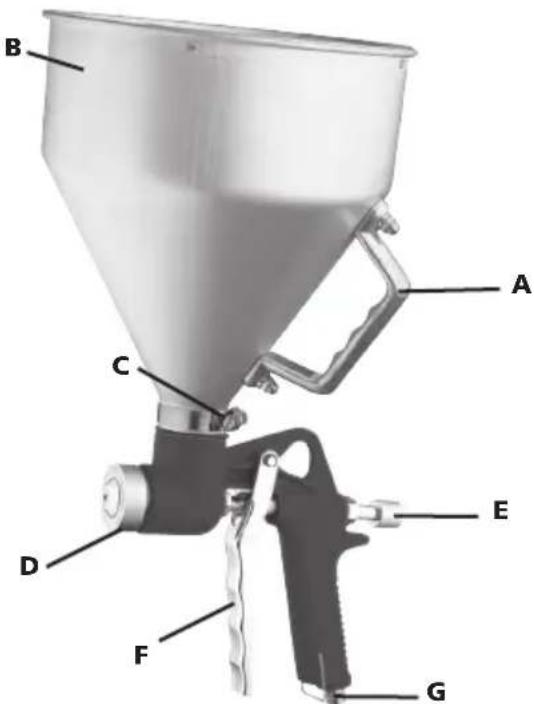

Sızıntıları önlemek için o-halkaya dikkat ederek, depoyu (B) tabanca gövdesine takın. Hortum kelepçesini (C) sıkın.

Kullanılan ürüne göre doğru nozülü (D) takın. Doğru nozül çapını seçmek için, boya üreticilerinin talimatlarına bakın.

Daha iyi bir sonuç elde etmek için, kolu (F) etkinleştirmeden önce kolun hareket ettirilmeye başlanması ve püskürtme tabancasının boyanacak yüzeye dik tutulması, depo tutma kolundan (A) tutarak işleme yardımcı olunması önerilir. Boyayı eşit bir şekilde yaymak için daima çapraz katlar atın.

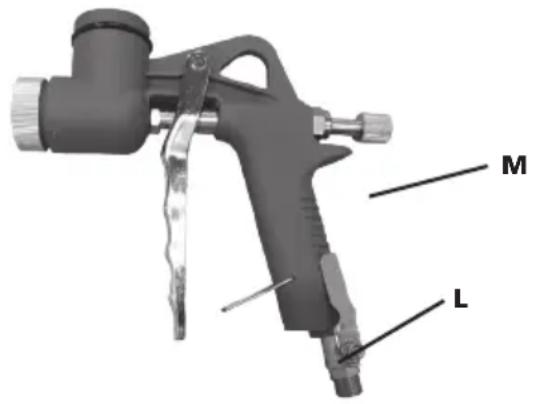

Ürün akışını ayarlamak için düğmeyi (M) çevirin (Şek.2). Hava akışını ayarlamak için kolu (L) çevirin (Şek.2).

Renk ve/veya boyanın topak veya kir içermemesine özellikle dikkat edilmelidir. Boya çok kalınsa, 1:1 oranına göre piyasada mevcut bir tinerle karıştırılmalıdır. Boya çok çabuk kurur; bu nedenle, püskürtme işlemi, aşırı uzun kesintiler olmaksızın sürekli gerçekleştirilen bir işlem olmalıdır.

Boya sıcaklığı mümkünse +17 °C'den düşük olmamalıdır. Ayrıca, boyanacak alan aşırı soğuk olmamalıdır.

M L

Şek.2

BAKIM

Bakım sırasında, alet üzerindeki hava beslemesini kesin.

Sistemdeki filtreyi ve pnömatik alet hava giriş açıklığını düzenli olarak temizleyin ve kurulayın.

Tutukluk yapmalarını önlemek için, sistem üzerindeki tüm hızlı bağlantı kesme elemanlarını yağlayın.

Hava filtresindeki ve kompresördeki yoğuşmayı günlük olarak tahliye edin.

Pas oluşumunu önlemek ve aşınmayı en aza indirmek için, her kullanımdan sonra aleti temizleyin ve yağlayın.

Aleti, gevşek civatalar/vidalar veya parçalar bakımından düzenli olarak kontrol edin.

Güç kaybı durumunda: aletin onarılmasını sağlayın.

Aletin yalnızca eğitimli ve kalifiye mühendisler tarafından ayarlanmasına veya onarılmasına izin verilir.

Gürültü emisyonunu ve meydana gelen titreşimi en aza indirmek için aletin bakımı düzenli olarak yapılmalıdır.

Uyarı: rondelaların zarar görmesini önlemek için, tabancayı kesinlikle potasyum nitrata veya sentetik çözücülere ya da suya komple batırmayın.

Her kullanımdan sonra renk deposu çıkarılmalı ve boşaltılmalı, dikkatli bir şekilde temizlenmeli ve bir miktar solventle doldurulmalıdır. Depo daha sonra tabancaya tekrar bağlanmalı ve dışarıya temiz solvent çıkana kadar püskürtme gerçekleştirilmelidir.

Aletteki solvent kalıntılarını temizlemek için, bu işlem, depo olmadan tekrarlanmalıdır.

Havalı boya tabancasını pamuklu bir bezle kurulayın. Nozül tıkanırsa, boruyu ve nozülün kendisini boya kalıntısından temizleyin.

ÖNEMLİ: Tıkanmış delikleri temizlemek için asla metal nesneler kullanmayın.

KULLANIM AMACI

Kullanıcı veya kullanıcıının işvereni, her bir kullanımın sonucu olarak var olabilecek özel kullanımı değerlendirecektir.

Aleti kesinlikle tasarım amacının dışındaki bir amaç için ve bu kılavuzda açıklanan kullanım şeklinin dışında kullanmayın.

TR

Bu kılavuza uyulmaması sonucunda meydana gelen veya yanlış kullanım veya yanlış onarımdan kaynaklanan hasarlar kesinlikle garantimiz kapsamında değildir ve bununla ilgili herhangi bir sorumluluk, tarafımızca kabul edilmeyecektir. Önceden bildirimde bulunmaksızın teknik geliştirmeler yapma hakkımız saklıdır.

Bu alet sadece vernik, su ve solvent bazlı boyalar gibi uygun boyalarla kullanılmak üzere tasarlanmıştır. Asla benzin, gazyağı veya diğer yanıcı yakıtları püskürtmek için kullanmayın ve gıda veya farmakolojik ürünler, herbisitler ve pestisitlerle kullanmayın.

OLASI ARIZALAR

Olağan dışı gürültüler duyarsanız veya ani bir güç düşüşü meydana gelirse, ekipmanı derhal kapatın. Pnömatik aleti ve basınçlı hava besleme sistemini kontrol edin.

Pnömatik alet

Sorun Olası Neden Çözüm
Tabanca düzensiz püskürtme yapıyor.	Nozül gevşemiş Nozülü sıkın
	Boya yoğunluğu doğru değil Boya yoğunluğunu doğrulayın
Püskürtme eşit değil Nozül deliği kirli veya hasarlı		Aleti dikkatlı bir şekilde temizleyin
		Aşınmış parçaları değiştirin
Boya, kolu itmeden bile dışarı akıyor	Kol ve nozül, kuru boya ile kirlenmiş	Aleti dikkatlı bir şekilde temizleyin
	Kol ve nozül hasar görmüş Aşınmış parçaları değiştirin
Nozülden boya olmaksızın hava sızıntısı	Boya geçişi tıkanmış	Aleti dikkatlı bir şekilde temizleyin
	Hava geçişi boya nedeniyle tıkanmış

Basınçlı hava besleme sistemi

• kompresör basıncı yetersiz
• basınç regülatörü, kullanılan alete uygun olan, doğru basınç seviyesine ayarlanmamış.
• bağlantı hortumundan veya bağlantılardan bir sistintı var (Teflon bant veya sızdırmazlık macunu kullanın)
• pnömatik sistemde sızıntılar
• filtre veya yağlayıcı tıkanmış
• hortum ezilmiş, delinmiş veya çok uzun (basınç kaybı)

BERTARAF

Düzenli aşınmadan, aşırı yüklenmeden ve alet için uygun olmayan bir taşıma veya kullanımdan kaynaklanan hasarlar meydana gelmesi durumunda tüm garantiden açıkça feragat edilmektedir. Garantinin geçerli olabilmesi için, alet, bayinize iade edildiğinde sökülmemiş olmalıdır.

Bu garanti, satın alma tarihinden itibaren 12 ay boyunca parça değişimini ve işçiliği kapsar (fatura veya makbuz gibi bir satın alma kanıtı gereklidir).

Herhangi bir kusur, duruma göre, alet değiştirilerek veya onarılarak giderilebilir.
