Ürün tipi	Pnömatik boya tabancası
Marka	Abac
Model	8973005906
Güç kaynağı	Basınçlı hava
Maksimum çalışma basıncı	6,2 bar
Tavsiye edilen hortum iç çapı	10 mm
Yağlayıcı ile alet arasındaki maksimum hortum uzunluğu	10 metre
Tavsiye edilen yağlama	SAE 5 veya SAE 10 yağı
Boya haznesi kapasitesi	Belirtilmemiş
Ağırlık	Belirtilmemiş
Ana işlevler	Boyama, püskürtme
Gerekli güvenlik ekipmanları	İşitme koruması, göz koruması, solunum koruması, eldiven, kask, uygun giysi
Günlük bakım	Filtreyi temizleyip kurutun, hızlı bağlantıları yağlayın, yoğuşmayı boşaltın
Garanti	12 ay parça ve işçilik (bazı parçalar için 24 ay)
Onarılabilirlik	Yalnızca uzman personel tarafından onarım

Sık sorulan sorular - 8973005906 Abac

Alet kompresöre nasıl bağlanır?

Aleti bağlamadan önce kompresörün kapalı olduğundan emin olun. Hava giriş açıklığına birkaç damla yağ uygulayın, aksesuarları takın, ardından basınçlı hava hortumunu bağlayın.

Hangi hava basıncı kullanılmalı?

Maksimum basınç 6,2 barı geçmemelidir. Daha yüksek basınçlar alete zarar verebilir. Basıncı alete özel talimatlara göre ayarlayın.

Pnömatik alet nasıl yağlanır?

SAE 5 veya SAE 10 tipi bir yağ kullanın. Yağlayıcı dakikada 3 ila 6 damla uygulamalıdır. Her kullanımdan önce doğrudan hava girişine birkaç damla koyun.

Hangi güvenlik önlemleri esastır?

İşitme, göz ve solunum koruması kullanın. Eldiven, kask ve dar giysiler kullanın. Çocukları ve hayvanları çalışma alanından uzak tutun. Püskürtmeyi asla kendinize veya başkalarına yöneltmeyin.

Pnömatik sistem filtresi nasıl temizlenir?

Su ayırıcı filtreyi (şek. A, 4) düzenli olarak temizleyin ve kurutun. Paslanmayı önlemek için filtre ve kompresördeki yoğuşmayı günlük olarak boşaltın.

Güç düşüşü veya anormal ses durumunda ne yapmalı?

Cihazı hemen durdurun. Yağlamayı, alet ve aksesuarların durumunu, kompresör basıncını, olası sızıntıları ve hortumun durumunu kontrol edin.

Bu aletle hangi aksesuarlar kullanılmalı?

Yalnızca orijinal veya üretici tarafından önerilen aksesuarları ve hortumları kullanın. Kullanıma uygun olduklarından ve doğru şekilde takıldıklarından emin olun.

Kullanımdan sonra alet nasıl saklanır?

Aleti temizleyin ve yağlayın. Hava hortumunu çıkarın ve kalan basıncı boşaltın. Kuru ve temiz bir yerde saklayın. Uzun süreli saklama için, kalıntıları temizledikten sonra aleti gresleyin.

Garanti süresi nedir?

Garanti, satın alma tarihinden itibaren parça ve işçilik için 12 aydır, fatura ibrazı ile. Bazı parçalar 24 ay garantili olabilir.

Kullanılmış yağ nasıl imha edilir?

Kullanılmış yağ, çevre koruma yönetmeliklerine uygun olarak imha edilmelidir. Kanalizasyona dökmeyin.

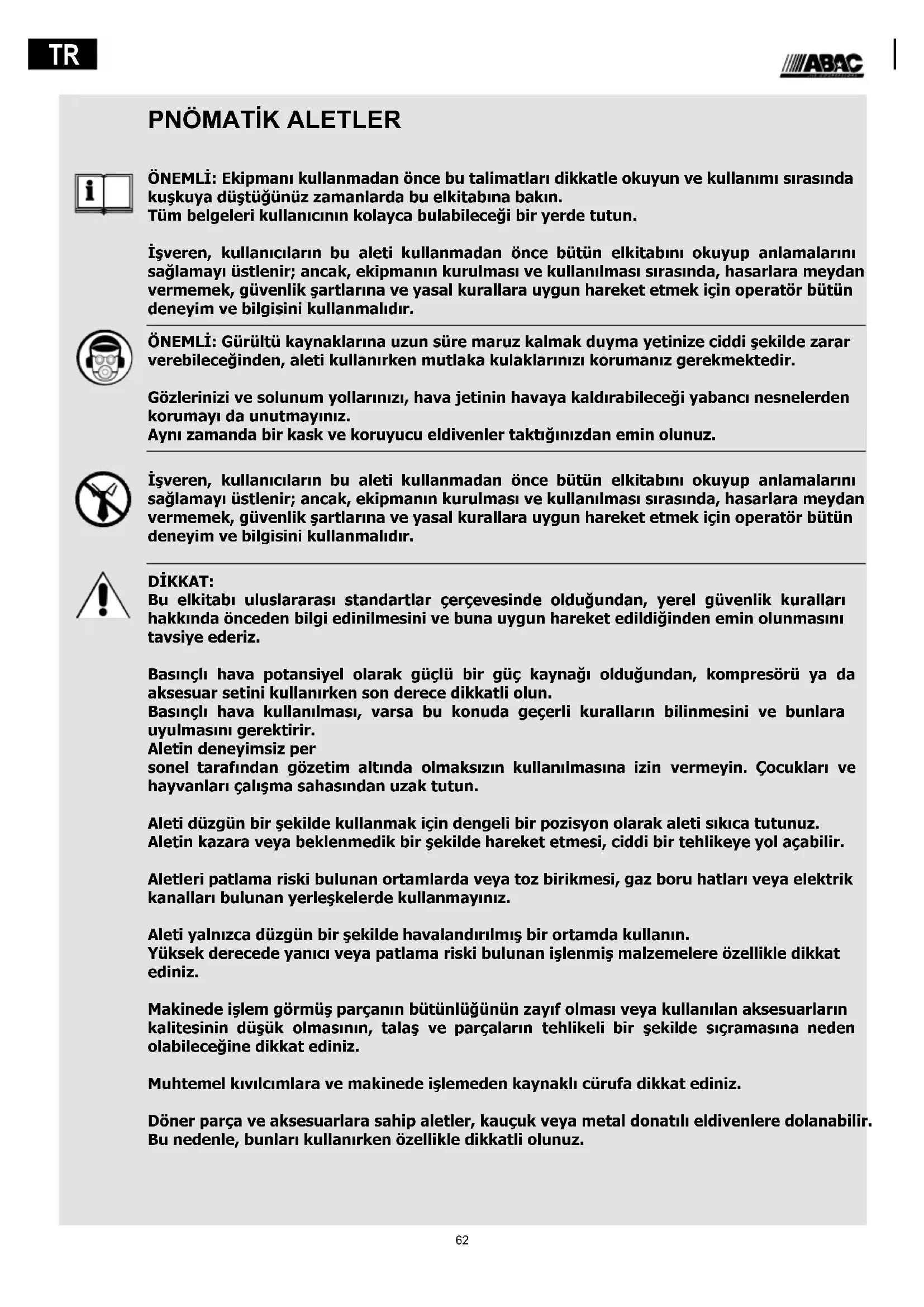

KULLANIM KILAVUZU 8973005906 Abac

ÖNEMLİ: Ekipmani kullanmadanforcesbu talimatlari dikkatle okuyun ve kullanimi sirasinda kuskuya duşgünuz zamanlarda bu elkitabina bakın.

Tüm belgeleri kullanınin kolayca bulabileşigi bir yerde tutun.

Isveren, kullanıların bu aleti kullanmadan once buttun elkitabı okuyup anlamaları-SAg lamayı üstlenir; ancak, ekipmanı kurulması ve kullanilması sirasında, hasarlara meydan vermemek, güvenlik Şartları ne yasal kurallara uygun hareket etmek icin operatör buttun deneyim ve bilgisini kullanmaldir.

ÖNEMLİ: Gürültü kaynaklarına uzun sure maruz kalmak duyma yetinize ciddi sekilde zarar verebileceğinden, aleti kullanırken mutlaka kulaklarınizikorumaniz gerekmektedir.

Gözlerinizi ve solunum yollarinizi, hava jetinin havaya kaldirabileği yabancı nesnelerden korumayı da unutmayıniz.

Ayni zamanda bir kask ve koruyucu eldivenler taktiiginizdan emin olunuz.

Isveren, kullanıclarin bu aleti kullanmadan once buttun elkitabı okuyup anlamaları-SAg lamayı üstlenir; ancak, ekipmanın kurulması ve kullanilması sirasinda, hasarlara meydan vermemek, güvenlik Şartları ne yasal kurallara uygun hareket etmek icin operatör buttun deneyim ve bilgisini kullanmaldir.

DIIKKAT:

Bu elkitabi uluslararasi standartlar cergevesinde oldugundan, yerel guvenlik kurallari hakkinda onceden bilgi edinilmesini ve buna uygun hareket edildiginden emin olunmasini tavsiye ederiz.

Basinçl hava potansiyel olarak Güçlü bir güç kaynagı olduğundan, kompresöru ya da aksesuar setini kullanirken son derece dikkatli olun.

Basinçl hava kullanilmasi, varsa bu konuda geleerli kurallarin bilinmesini ve bunlara uyulmasini gerektirir.

Aletin deneyimsiz per

sonel tarafindan gozetim alta olmaksizin kullanilmasina izin vermeyin. Cocuklari ve hayvanlari calisma sahasindan uzak tutun.

Aleti dizgün bir sekilde kullanmak icin dengeli bir pozisyon olarak aleti sikica tutunuz.

Aletin kazara veya beklenmedik bir sekilde hareket etmesi, ciddi bir tehlikeye yol acabilir.

Aletleri patlama risi bulunan ortamlarda veya toz birikmesi, gaz boru hatlari veya elektrik kanalları bulunan yerleşkelerde kullanmayınüz.

Aleti yalnizca dizgün bir sekilde havalandirilmıs bir ortamda kullann.

Yüksek derecede yanıci veya patlama riski bulunan,islenmiş malzemelere Özellikle dikkat ediniz.

Makinede islem gormus parcanin butunlugunun zayif olmasi vya kullanlan aksesuarlin kalitesininthusuk olmasinin, talas ve parcalarin tehlikeli bir sekilde sigramasina neden olabileceine dikkat ediniz.

Muhtemel kivilcimlara ve makinede ilemeden kaynakli curufa dikkat ediniz.

Doner parca ve aksesuarlara sahip aletler, kauçuk veya metal donatil eldivenlere dolanabilir. Bu nedenle, bunları kullanırken Özellikle dikkatli olunuz.

GENEL GÜVENLIK KURALLARI

YAPMAMANIZ GEREKENLER

• Ekipmani gerekli güvenlik donanimlari olmaksizn kullanmayin.
• Aleti taşirken asla basınçlı hava hortumundan tutmayın.
• Calisma sahasinaISTA kisilerin yaklasmasina izin vermeyin.
• Hava jetin, veya aleti kendinize veya bir baskasina doiturlmayiniz.
• Yüzeyiçok sicut olabileceğinden, aleti kullandiktan sonra aletle hiçbir sekildeDOGRADAN temas etmeyiniz.
• Calisirken ekipmanin hareketli kismilarina dokunmayin.
• Aleti ya da aksesuarlarini hiç açmayin ve modifikasyon yapmayin. Her turlü onarim yalinizca eğitimli personel tarafindan yapilmalidir.
  Metal ile calisiyorsaniz, kesme islemini operatör veya ortamda bulunanbara kisiler icin bir olusturmayacak sekilde yönlendirmeyi ihmal etmeyiniz.

YAPMANIZ GEREKENLER

• Basinçli hava hortumunu yalnizca ekipman kapali ileken takın.
• Aletten en iyi performans almak icin, hortum ve baglantinin gereken olcude olmasina dikkat edin.
• Aleti calistirmadan once, baglantisini kontrl edip basinci hava hortumunun hasarli olmamasina dikkat edin.
• Gereksiz gürültüden kaçınmak ilen, kullanın aksesuari kilavuzdaki talimatlara uygun olarakdehyişiriniz.
• Uygulama ile uygun olan ve cihaz ile uygun aksesuarlari kullaniniz ve bunlari dizgün bir sekilde takiniz. Bunlarin talimatlara uygun olarak kullanildiğinci ve uygun bir sekilde takildigi ini kontrol ediniz.
• Her kullanimdan-once, alet ve aksesuararin asinma durumunu kontrol ediniz. Gerekirse bunlaridehyigiistiriniz.
  Alet degistirildiginde, bakim islemleri sirasinda ve calisma bitince, basincli hava baglantisini cikarin.
• Kontrol disi hareket etmesine meydan vermemek icin ancak hortum basinci DEGILKEN aleti cikarin.
• Calisma sahasini duzenli tutun.
• Aleti yere birakmadan once tam olarak durduğundan emin olunuz.
• Pnomatik aleti temiz bir sekilde ve kuru bir yerde saklayin.
• Her zaman is istasyonunun sabit ve dengeli bir sekilde durmasina dikkat edin.
• Calisilan seyi bir kelepçë ya da sabitleyici alet ile seksilde tutun.
• Aleti yalnizca amaçlandiğuygulama icin kullanıan. Güvenlik kuralları uyumlamasından ya da aletin yanlış kullanimindan kaynaklanan hasarlardan imalatci hiçbir sorumluluk kabul etmez.
• Yalnizca kullanilan alete uygun aksesuarlar kullaniniz.
• Yalnizca SAE 5 / SAE 10 tipi yağ kullanını.
• Pnömatik alet ve daha somut olarak seksicler titresim yapar. Uzun sureli kullanim ve yanlis bir sekilde durus, el, parmak ve dirseklere zarar verebilir. Bir ağri, urperti hissi ya da herhangi bir baska sorun hissettiginizde hemen ürün kullanmaya ara verin. Sorun devam ederse, calismaya davam etmeden once bir doktordan tavsiye alin.

ALETIN KULLANIMI ILE ILGILI BILMENIZ GEREKENLER

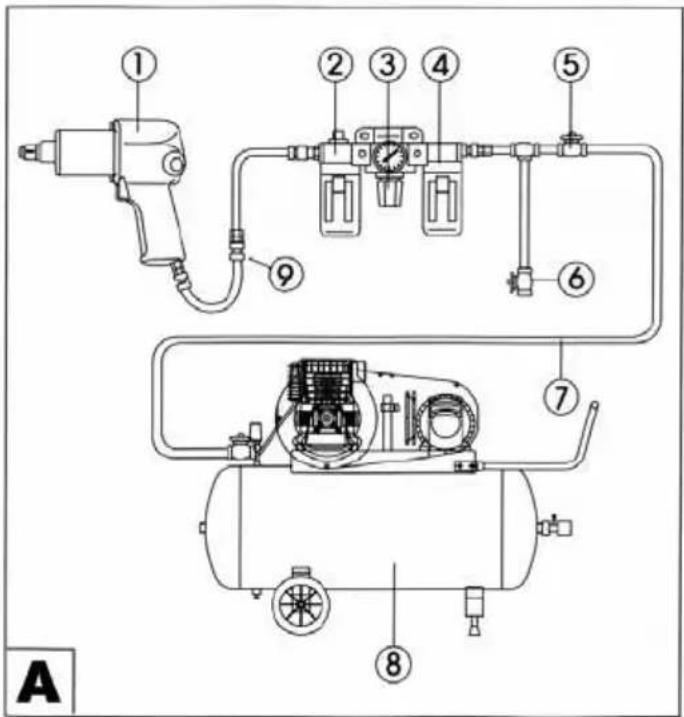

- PNÖMATIK SISTEMIN PARÇALARI (SEKIL A):

1-pnomatik alet

* = Hava antma birimi

Yaglama cihazina takilmasi gereken sprey tabancalari hari, alet yalnizca sekil A' da belirtilen parcalann bulundugu bir hava besleme sisteme takilmaldir.

Uygun bir yag karisimina sahip, temiz ve kuru bir basinligi saglayin. Dogru hava aritma birimi kullanin: filtrre, basingregulatoru ve yaglama cihazi (Sekil A, 4-3-2). Yaglama cihdakikada 3 - 6 yag damlasi vermelidir.

Sprey tabancalarina temiz, kuru ve filtrenmis bir basinleri verilmesine dokkat edin.

• Yavlama cihazi ile aletarasindaki hortum uzunlugu 10 metre gecememelidir.
• Kolay Çikan kuplej (sekil A, 9) ve hortum hava akimi yeterli kapasitede olmaldir. Iç capi 10 mm olan bir hava hortumu tavsiye ederiz.
• Yalnizca original hortum, aksesuar ve aleteri kullanin.
• Aletin iyi calismasini garantilemek icin, basinci havanin basinc (baska turlu belirtilmedikge) en cok 6,2 bar olmalidir. Daha fazla basinc, hasarlara ya da aletin asiri yipranmasina neden olabilecegien tavsiye edilmez. Calisma basincin din dusuk olmasi, aletin gucunun azalmasina ya da durmasina neden olabilir. Her aleit icin kullanilacak basinci segmek icin, soz konusu kullanim elkitabina ya da ambalaj uzerindeki talimata bakn.
• Pnomatik gekicler betonarme yikimi icin uygun degildir.

- ALETIN KULLANILMASI VE TAKILMASI

Akesesarlaki takmadan once kompresorun kapali olmasina dikkat edin.

1) Ekipmani Çalıstırmadan önce, pnömatik aletin hava,giriş deligi ne biraz yag damlatin (bkz. sekil D).
2) Aksesuar ve baglantiyi alete takin.
3) Hava hortumunu alete takin.

GUNLUK BAKIM

1) Filtreyi (sekol A, 4) ve pnomatik alet hava giris deligi din olarak temizleyip kurulayin.
2) Tikanmaya meydan vermemek icin sistemde kolay gkan kuple varsa yağlayin.
3) Hava filtresi (sekil C) ve kompresördeki (sekil B) kondansasyonu her gun temizleyin.
4) Paslanma olusmasina meydan vermemek ve yipranmayi en a indirmek icin, her kullanimdan sonra aleti temizleyip yağlayin.
5) Pnomatik alet uzun bir sure kullanilmayacak olursa, temiz v kuru bir yerde saklanmasi, varsa birikintilerin ckarlip yağlanmasi tavsiye edilir.

OLASI ARIZALAR

Olağandisi sesler duyarsaniz, ya da ani bir güç扭矩 olursa, ekipmani hemen kapatin. Pnomatik aleti ve basinl hava besleme sistemi kontrol edin.

Pnömatik alet

• yag yetersiz
• yipranmis alet/aksesuar, kullanim icin uygun degil ya da arizali

Basincli hava besleme sistemi

-kompresor basinci yetersiz
- basinregulatoru, kullanlan alete uygun,ogrubasingseiyesine ayarli degil
- baglanti hortumundan ya da baglantilardan bir seksak var (Teflon bandi ya da silikon kullanin)
- pnömatik systemdekaklar
- filtrye da yağlama cihazi tikali

havortum ezik, yirtik ya da cok fazla uzun (basinc kaybi)

BERTARAF

Atik yag, cevreyi kirletmeyecek ve yururlukteki yasalaru uygunir sekilde BERTARAF EDILMELIDIR

GARANTI

Olağan yipranma, asiri yük, alete uygun olmayan kullanmdan kaynaklanan hasarlar kasinlikle garantı kapsam disindadir. Garantinin geleeri olması icin, satciya geri getirilen aletin aclip sukülmş olmaması gerekir.

Satis tarihinden itibaren 12 ay sureyle parca ve iscilik garanti kapsamindadir (fatura ya da fis gibi bir satis belgesinin gosterilmesi gerekir).

Sorunlar, duruma gore, alet degistirilek ya da onarilarak gozumlenebiril.
