8973005903 - Boya spreyi Abac - Ücretsiz kullanım kılavuzu

Ürün Tipi	Pnömatik Boya Tabancası
Marka	Abac
Model	8973005903
Besleme	Basınçlı hava, maks. 6,2 bar
Rezervuar Kapasitesi	600 ml (tahmini)
Nozul Çapı	1,8 mm (tahmini)
Hava Akış Hızı	200-300 L/dk (tahmini)
Boyutlar (U x G x Y)	30 x 15 x 10 cm (tahmini)
Ağırlık	1,2 kg (tahmini)
Gövde Malzemesi	Hafif Alaşım
Bağlantı	Standart hızlı bağlantı
Ana Fonksiyonlar	Boya, vernik, işlem ürünleri püskürtme
Bakım ve Temizlik	Günlük temizlik, her kullanımdan sonra yağlama, filtre ve kompresör boşaltma
Güvenlik	İşitme, göz ve solunum koruması zorunludur; patlayıcı ortamlardan kaçının
Yedek Parçalar ve Tamir Edilebilirlik	Nozullar, contalar ve sızdırmazlık kitleri mevcuttur; yalnızca uzman personel tarafından tamir
Önerilen Yağ	SAE 5 veya SAE 10
Garanti	12 ay (parça ve işçilik)
Genel Bilgiler	Profesyonel ve DIY kullanım; kuru ve temiz bir yerde saklayın

Sık sorulan sorular - 8973005903 Abac

Abac 8973005903 boya tabancası için hangi hava basıncı kullanılmalıdır?

Önerilen maksimum basınç 6,2 bar'dır. Çok yüksek basınç alete zarar verebilir, çok düşük basınç gücü azaltır. Boya viskozitesine göre optimum basınç için kılavuza bakın.

Tabanca nasıl doğru şekilde yağlanır?

Her kullanımdan önce, aletin hava girişine birkaç damla SAE 5 veya SAE 10 yağı damlatın. Kullanımdan sonra temizleyin ve paslanmayı önlemek için yağlayın. Hava hattında bir yağlayıcı (dakikada 3-6 damla) önerilir.

Temel güvenlik önlemleri nelerdir?

Her zaman işitme, göz ve solunum koruması kullanın. Patlayıcı ortamlarda kullanmayın. Uzun saçları bağlayın ve dar kıyafetler giyin. Çocukları ve hayvanları uzak tutun.

Kullanımdan sonra tabanca nasıl temizlenir?

Kullanımdan hemen sonra boyaya uygun bir çözücü (örn. tiner) ile temizleyin. Nozulu ve rezervuarı sökün, iyice durulayın. Basınçlı hava ile kurutun. Ardından aleti yağlayın.

Tabanca güç kaybederse ne yapmalı?

Önce kompresör basıncını ve regülatör ayarını kontrol edin. Hortumlarda kaçak veya ezilme olup olmadığını inceleyin. Filtreyi ve yağlayıcıyı temizleyin. Nozulun tıkalı olmadığından emin olun.

Aletin yağlanması için hangi yağ kullanılmalıdır?

Sadece SAE 5 veya SAE 10 yağı kullanın. Sıradan motor yağı kullanmayın. Yağ temiz ve pnömatik aletler için uygun olmalıdır.

Tabanca uzun süre nasıl saklanmalıdır?

Saklamadan önce aleti iyice temizleyin, boya kalıntılarını giderin ve yağlayın. Paslanmayı önlemek için kuru ve temiz bir yerde saklayın.

Tabanca her tür boya ile uyumlu mudur?

Sıvı boyalar, vernikler ve işlem ürünleri ile uyumludur. Çok kalın boyalar için üretici tavsiyelerine göre inceltin. Nozul çapına uygun viskozitelere dikkat edin.

Garanti süresi nedir?

Garanti, satın alma tarihinden itibaren 12 ay boyunca parça ve işçiliği kapsar (fatura ibrazı ile). Normal aşınma, aşırı yük veya uygun olmayan kullanımdan kaynaklanan hasarlar kapsam dışıdır.

Atık yağ nasıl bertaraf edilir?

Atık yağ, yürürlükteki çevre düzenlemelerine uygun olarak bertaraf edilmelidir. Kanalizasyona veya doğaya atmayın.

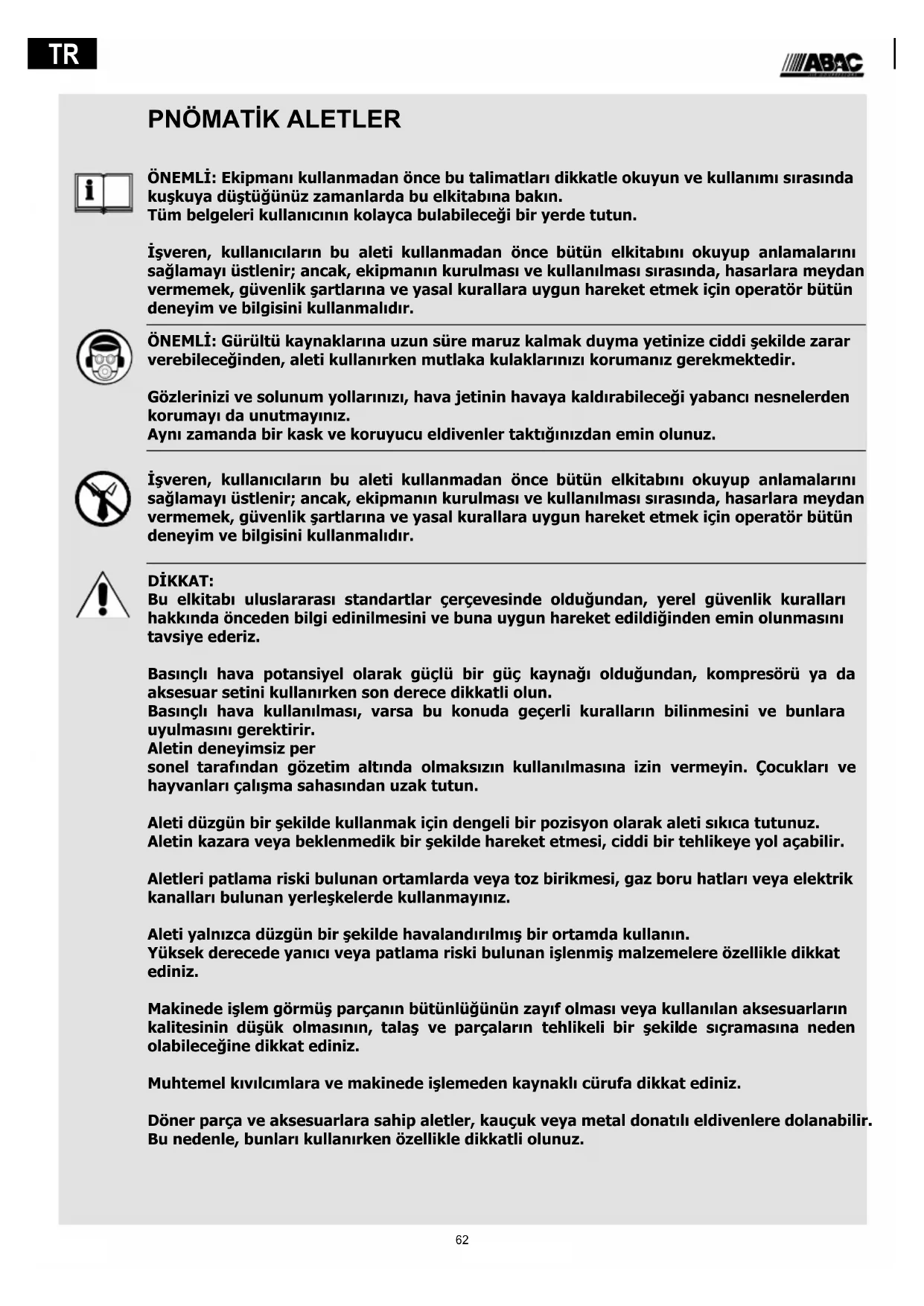

KULLANIM KILAVUZU 8973005903 Abac

ÖNEMLİ: Ekipmani kullanmadanforcesbu talimatlari dikkatle okuyun ve kullanimi sirasinda kuskuya duşgünuz zamanlarda bu elkitabina bakın.

Tüm belgeleri kullanınin kolayca bulabileşigi bir yerde tutun.

Isveren, kullanıların bu aleti kullanmadan once buttun elkitabı okuyup anlamaları-SAg lamayı üstlenir; ancak, ekipmanı kurulması ve kullanilması sirasında, hasarlara meydan vermemek, güvenlik Şartları ne yasal kurallara uygun hareket etmek icin operatör buttun deneyim ve bilgisini kullanmaldir.

ÖNEMLİ: Gürültü kaynaklarına uzunsure maruz kalmak duyma yetinize ciddi sekilde zarar verebileceğinden, aleti kullanırken mutlaka kulaklarınkorumaniz gerekmektedir.

Gözlerinizi ve solunum yollarinizi, hava jetinin havaya kaldirabileği yabancı nesnelerden korumayı da unutmayıniz.

Ayni zamanda bir kask ve koruyucu eldivenler taktiiginizdan emin olunuz.

Isveren, kullanıclarin bu aleti kullanmadan once buttun elkitabı okuyup anlamaları-SAg lamayı üstlenir; ancak, ekipmanın kurulması ve kullanilması sirasinda, hasarlara meydan vermemek, güvenlik Şartları ne yasal kurallara uygun hareket etmek icin operatör buttun deneyim ve bilgisini kullanmaldir.

DIIKKAT:

Bu elkitabi uluslararasi standartlar cergevesinde oldugundan, yerel guvenlik kurallari hakkinda onceden bilgi edinilmesini ve buna uygun hareket edildiginden emin olunmasini tavsiye ederiz.

Basinçl hava potansiyel olarak Güçlü bir güç kaynagı olduğundan, kompresöru ya da aksesuar setini kullanirken son derece dikkatli olun.

Basinçl hava kullanilmasi, varsa bu konuda geleerli kurallarin bilinmesini ve bunlara uyulmasini gerektirir.

Aletin deneyimsiz per

sonel tarafindan gozetim alta olmaksizin kullanilmasina izin vermeyin. Cocuklari ve hayvanlari calisma sahasindan uzak tutun.

Aleti dizgün bir sekilde kullanmak icin dengeli bir pozisyon olarak aleti sikica tutunuz.

Aletin kazara veya beklenmedik bir sekilde hareket etmesi, ciddi bir tehlikeye yol acabilir.

Aletleri patlama risi bulunan ortamlarda veya toz birikmesi, gaz boru hatlari veya elektrik kanalları bulunan yerleşkelerde kullanmayınüz.

Aleti yalnizca dizgün bir sekilde havalandirilmıs bir ortamda kullann.

Yüksek derecede yanıci veya patlama riski bulunan,islenmiş malzemelere Özellikle dikkat ediniz.

Makinede islem gormus parcanin butunlugunun zayif olmasi vya kullanlan aksesuarin kalitesininthusuk olmasinin, talas ve parcalarin tehlikeli bir sekilde sigramasina neden olabileceine dikkat ediniz.

Muhtemel kivilcimlara ve makinede ilemeden kaynakli curufa dikkat ediniz.

Doner parca ve aksesuarlara sahip aletler, kauçuk veya metal donatil eldivenlere dolanabilir. Bu nedenle, bunları kullanırken Özellikle dikkatli olunuz.

GENEL GÜVENLIK KURALLARI

YAPMAMANIZ GEREKENLER

• Ekipmani gerekli güvenlik donanimali olmaksizin kullanmayin.
• Aleti tasirken asla basincli hava hortumundan tutmayin.
• Calisma sahasinaISTA kisilerin yaklasmasina izin vermeyin.
• Hava jetin, veya aleti kendinize veya bir baskasina doitarmayiniz.
• Yüzeyi çok olabileceğinden, aleti kullandiktan sonra alette hiçbir sekilde dokudan temas etmeyiniz.
• Calisirken ekipmanin hareketli kismilarina dokunmayin.
• Aleti ya da aksesuarlarini hiç açmayin ve modifikasyon yapmayin. Her Türü onarim yalinizca erfolimli personel tarafindan yapilmalidir.
  Metal ile caligiysorsaniz, kesme islemini operatör veya ortamda bulunanbara kisiler icin bir olusturmayacak sekilde yönlendirmeyi ihmal etmeyiniz.

YAPMANIZ GEREKENLER

• Basincli hava hortumunu yalnizca ekipman kapali iken takin.
• Aletten en iyi performansi almak icin, hortum ve baqlantinn gereken olmasina dikkat edin.
• Aleti calistirmadan once, baqlantisini kontrol edip basincli hava hortumunun hasarli olmamasina dikkat edin.
• Gereksiz gürultüden kaçınmak,—iin, kullanın aksesuari,—klavuzdaki talimatlara,—uygun)—olarak,—değistiriniz.
• Uygulama icin uygun olan ve cihaz ile uygun aksesuarlari kullaniniz ve bunlar duzgün bir sekilde takiniz. Bunlarin talimatlara uygun olarak kullanildiğini ve uygun bir sekilde takildiğinikontrol ediniz.
  Her kullanimdan once, alet ve aksesuararin asinma durumunu kontrol ediniz. Gerekirse bunlari degistiriniz.
  Alet deigistirildigiinde, bakim islemleri sirasinda ve calisma bitince, basincli hava baqlantisini cikarin.
• Kontrol disi hareket etmesine meydan vermemek icin ancak hortum basincl DEGILKEN aleti qkarin.
• Calisma sahasini duzenli tutun.
• Aleti yere birakmadan once tam olarak durduğundan emin olunuz.
• Pnomatik aleti temiz bir sekilde ve kuru bir yerde saklayin.
• Her zaman is istasyonunun sabit ve dengeli bir sekilde durmasina dikkat edin.
• Calisilan seyi bir kelepce ya da sabitleyici alet ile是我国的最古老民族
• Aleti yalnizca amaçlandiğuygulama icin kullanilan. Güvenlik kurallarina uyulmamasindan ya da aletin yanıg kullanimindan kaynaklanan hasarlardan imalatci hiçbir sorumluluk kabul etmez.
• Yalnizca kullanilan alete uygun aksesuarlar kullaniniz.
• Yalnizca SAE 5 / SAE 10 tipi yaq kullaniniz.
• Pnömatik alet ve daha somut olarak seksiclertitreşim yapar. Uzun sūreli kullanim ve yanlşbir sekilde durus, el, parmak ve dirseklere zarar verebilir. Bir ağri, urperti hissi ya da herhangi bir baska sorun hissettiğinizde hemen ürünü kullanmaya ara verin. Sorun devam ederse, calismaya davam etmeden once bir doktordan tavsiye alin.

ALETIN KULLANIMI ILE ILGILI BILMENIZ GEREKENLER

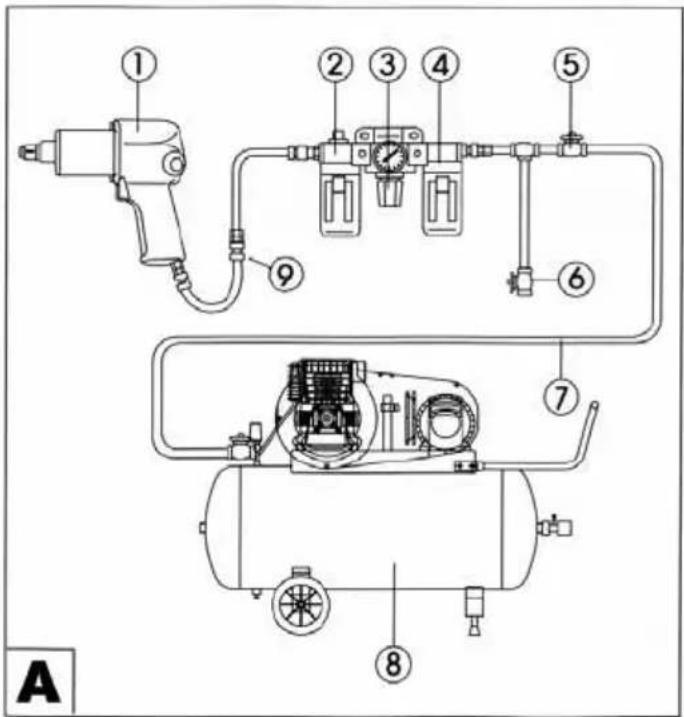

- PNÖMATIK SISTEMIN PARÇALARI (SEKIL A):

1-pnomatik alet

* = Hava antma birimi

Yaglama cihazina takilmasi gereken sprey tabancalari hari, alet yalnizca sekil A' da belirtilen parcalann bulundugu bir hava besleme sisteme takilmaldir.

Uygun bir yag karisimina sahip, temiz ve kuru bir basinligi saglayin. Dogru hava aritma birimi kullanin: filtrre, basingregulatoru ve yaglama cihazi (Sekil A, 4-3-2). Yaglama cihakada 3 - 6 yag damlasi vermelidir.

Sprey tabancalarina temiz, kuru ve filtrenmis bir basinleri verilmesine dokkat edin.

• Yavlama cihazi ile aletarasindaki hortum uzunlugu 10 metre gecememelidir.
• Kolay Çikan kuplej (sekil A, 9) ve hortum hava akimi yeterli kapasitede olmaldir. Iç capi 10 mm olan bir hava hortumu tavsiye ederiz.
• Yalnizca original hortum, aksesuar ve aleteri kullanin.
• Aletin iyi calismasini garantilemek icin, basinci havanin basinc (baska turlu belirtilmedikge) en cok 6,2 bar olmalidir. Daha fazla basinc, hasarlara ya da aletin asiri yipranmasina neden olabilecegien tavsiye edilmez. Calisma basincin din dusuk olmasi, aletin gucunun azalmasina ya da durmasina neden olabilir. Her aleit icin kullanilacak basinci segmek icin, soz konusu kullanim elkitabina ya da ambalaj uzerindeki talimata bakn.
• Pnomatik gekicler betonarme yikimi icin uygun degildir.

- ALETIN KULLANILMASI VE TAKILMASI

Akesesarlaki takmadan once kompresorun kapali olmasina dikkat edin.

1) Ekipmani Çalıstırmadan önce, pnömatik aletin hava,giriş deligi ne biraz yag damlatin (bkz. sekil D).
2) Aksesuar ve baglantyi alete takin.
3) Hava hortumunu alete takin.

GUNLUK BAKIM

1) Filtreyi (sekol A, 4) ve pnomatik alet hava giris deligi din olarak temizleyip kurulayin.
2) Tikanmaya meydan vermemek icin sistemde kolay gkan kuple varsa yağlayin.
3) Hava filtresi (sekil C) ve kompresördeki (sekil B) kondansasyonu her gun temizleyin.
4) Paslanma olusmasina meydan vermemek ve yipranmayi en a indirmek icin, her kullanimdan sonra aleti temizleyip yağlayin.
5) Pnomatik alet uzun bir sure kullanilmayacak olursa, temiz v kuru bir yerde saklanmasi, varsa birikintilerin gkarlip yağlanmasi tavsiye edilir.

OLASI ARIZALAR

Olağandisi sesler duyarstaniz, ya da ani bir güç dhe üşü olursa, ekipmani hemen kapatin. Pönomatik aleti ve basinçı hava besleme sistemi kontrol edin.

Pnömatik alet

-yag yetersiz
- yipranmis alet/aksesuar, kullanim icin uygun degil ya da arizali

Basincli hava besleme sistemi

-kompresor basinci yetersiz
- basinregulatoru, kullanlan alete uygun,ogrubasingseiyesine ayarli degil
- baglanti hortumundan ya da baglantilardan bir seksak var (Teflon bandi ya da silikon kullanin)
- pnömatik systemdekaklar
- filtrye da yaglama cihazi tikali

havortum ezik, yirtik ya da cok fazla uzun (basinc kaybi)

BERTARAF

Atik yag, cevreyi kirtletmeyecek ve yururlukteki yasalaru uygunir sekilde BERTARAF EDILMELIDIR

GARANTI

Olağan yipranma, asiri yük, alete uygun olmayan kullanmdan kaynaklanan hasarlar kasinlikle garanti kapsami disindadir. Garantinin geleeri olmasi icin, satciya geri getirilen aletin aclip sukülmş olmaması gerekir.

Satis tarihinden itibaren 12 ay sureyle parca ve iscilik garanti kapsamindadir (fatura ya da fis gibi bir satis belgesinin gosterilmesi gerekir).

Sorunlar, duruma gore, alet degistirilek ya da onarilarak gozumlenebiril.
