Typ výrobku	Pneumatická stříkací pistole
Značka	Abac
Model	8973005903
Napájení	Stlačený vzduch, max. tlak 6,2 bar
Kapacita nádrže	600 ml (odhad)
Průměr trysky	1,8 mm (odhad)
Průtok vzduchu	200-300 l/min (odhad)
Rozměry (d x š x v)	30 x 15 x 10 cm (odhad)
Hmotnost	1,2 kg (odhad)
Materiál těla	Lehká slitina
Konektivita	Standardní rychlospojka
Hlavní funkce	Stříkání barev, laků, ošetřovacích prostředků
Údržba a čištění	Denní čištění, mazání po každém použití, vypouštění filtru a kompresoru
Bezpečnost	Povinná ochrana sluchu, zraku a dýchacích cest; vyhýbat se výbušnému prostředí
Náhradní díly a opravitelnost	K dispozici trysky, těsnění a těsnicí sady; opravy pouze kvalifikovaným personálem
Doporučený olej	SAE 5 nebo SAE 10
Záruka	12 měsíců (díly a práce)
Obecné informace	Profesionální použití i pro kutily; skladovat na suchém a čistém místě

Často kladené otázky - 8973005903 Abac

Jaký tlak vzduchu použít pro pneumatickou stříkací pistoli Abac 8973005903?

Doporučený maximální tlak je 6,2 bar. Příliš vysoký tlak může nástroj poškodit, příliš nízký tlak snižuje výkon. Pro optimální tlak podle viskozity barvy nahlédněte do návodu.

Jak správně mazat pistoli?

Před každým použitím nalijte několik kapek oleje SAE 5 nebo SAE 10 do vstupu vzduchu nástroje. Po použití očistěte a namažte, aby nedošlo k rezivění. Doporučuje se maznička na vzduchovém okruhu (3 až 6 kapek/minutu).

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranu sluchu, zraku a dýchacích cest. Nepoužívejte ve výbušném prostředí. Svažte dlouhé vlasy a noste přiléhavý oděv. Udržujte děti a zvířata v bezpečné vzdálenosti.

Jak vyčistit pistoli po použití?

Okamžitě po použití vyčistěte rozpouštědlem vhodným pro barvu (např. ředidlo). Demontujte trysku a nádrž, důkladně opláchněte. Vysušte stlačeným vzduchem. Poté nástroj namažte.

Co dělat, když pistole ztrácí výkon?

Nejprve zkontrolujte tlak kompresoru a nastavení regulátoru. Zkontrolujte hadice, zda netěsní nebo nejsou stlačené. Vyčistěte filtr a mazničku. Ujistěte se, že tryska není ucpaná.

Jaký olej použít pro mazání nástroje?

Používejte pouze olej SAE 5 nebo SAE 10. Nepoužívejte běžný motorový olej. Olej musí být čistý a vhodný pro pneumatické nástroje.

Jak pistoli dlouhodobě uskladnit?

Před uskladněním nástroj důkladně vyčistěte, odstraňte zbytky barvy a namažte jej. Skladujte na suchém a čistém místě, aby nedošlo k rezivění.

Je pistole kompatibilní se všemi typy barev?

Je kompatibilní s barvami, laky a ošetřovacími prostředky v tekuté formě. U velmi hustých barev nařeďte podle doporučení výrobce. Dodržujte viskozity odpovídající průměru trysky.

Jaká je doba záruky?

Záruka se vztahuje na díly a práci po dobu 12 měsíců od data nákupu (na základě předložení faktury). Poškození způsobená běžným opotřebením, přetížením nebo nesprávným použitím jsou vyloučena.

Jak likvidovat použitý olej?

Použitý olej musí být likvidován v souladu s platnými předpisy o ochraně životního prostředí. Nelijte do kanalizace ani do přírody.

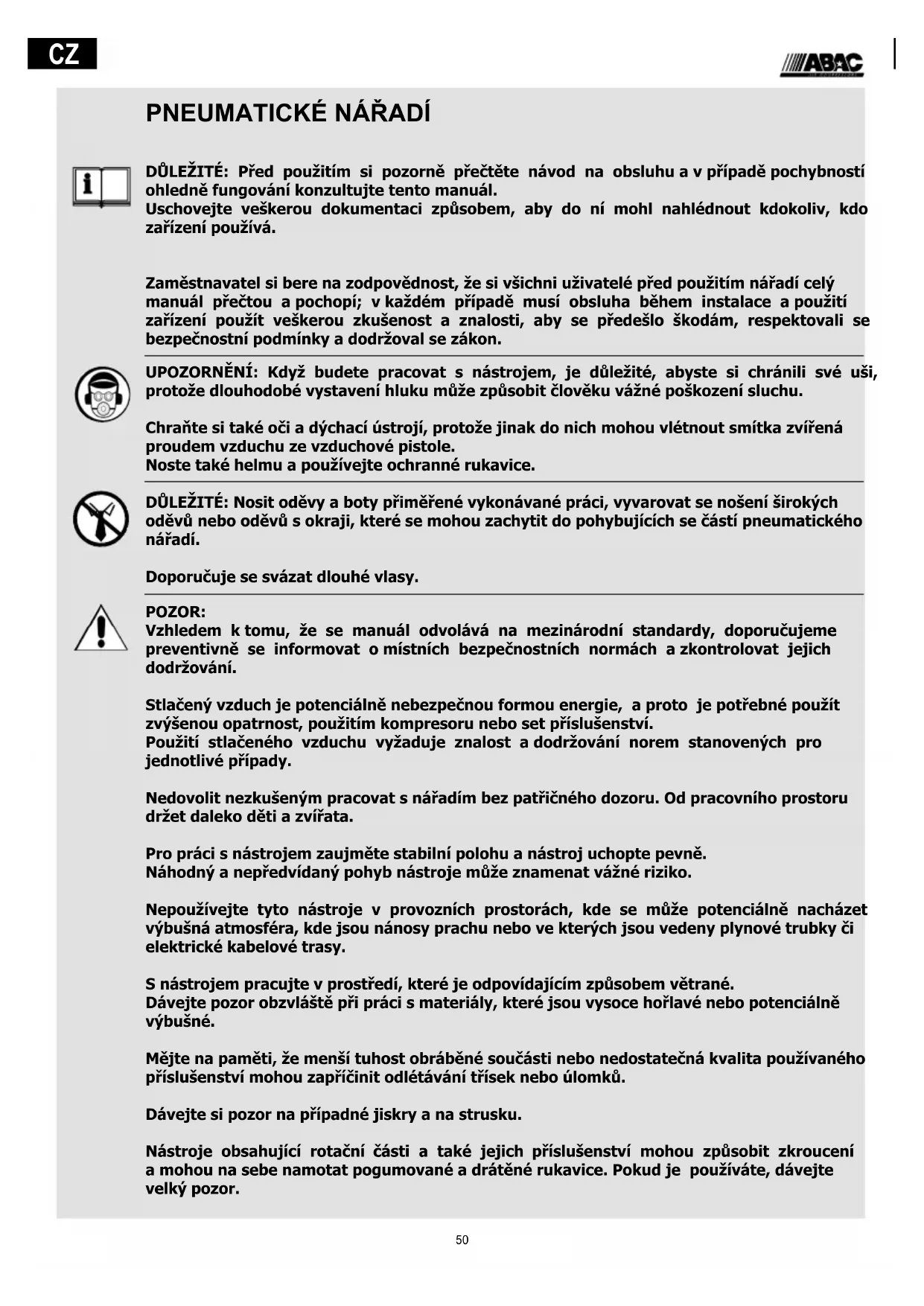

NÁVOD K OBSLUZE 8973005903 Abac

DULEZITE: Před použitím si pozorně prčětěte námod na obsluhu a v pripadě pochýbností ohledné fungováni konzultujte tento manuál.

Uschovejte veskerou dokumentaci zpusobem, aby do ní mohl nahlédnout kdokoliv, kdo zařizení používa.

Zaměstnavatel si bere na zodpovednost, ze si všichni uživotelé préd použitím náradí celý manuál prěctou a pochopi; v každém pripadě musi obsluha během instalace a použiti zařizení použit veškerou zkušenost a znalosti, aby se predešlo škodám, respektovali se bezpečnostní podminky a dodržoval se zákön.

UPOZORNENI: Když budete pracovat s nastrojem, je duležité, abyste si chranili své uši, protoze dlouhodobé vystavení hluku může zpúsobit cloveský vázné poškození sluchu.

Chrahte si také oči a dychaci ustroji, protoze jinak do nich mohou vtelnout smitka zviřená proudem vzduchu ze vzduchové pistole.

Noste také helmu a používejte ochranné rukavice.

DULEZITE: Nosit odemy a boty prime rené vykonavané pratici, vyvarovat se noseni sirokych odévū nebo oděvū s okraji, které se mohou zachytit do pohybujićích se cásti pneumatickeho náradi.

Vzhledem k tomu, ze se manual odvoláva na mezinarodní standardy, doporučujemepreventivné se informovat o místnich bezpečnostnéch normách a zkontrolovat jejichdodržoványí.

Stlačený vzduch je potenciálné nebezpečnou formou energia, a proto je potřebné použít zvyšenou opatrnost, použitím kompresoru nebo set príslušenství.

Použití stlačeného vzduchu vyžaduje znalost a dodržování norem stanovenych pro jednotlivé pripady.

Nedovolit nezkusenym pracovat s náradim bez patrčného dozoru. Od pracovniho prostoru držet daleko déti a zviřata.

Pro práci s nastrojem zaujměte stabilní polohu a nastroj uchopte pevně.

Náhodný a nepředvidáný pohyb nastroje muže znamenat vázné riziko.

Nepoužívejte tyto nastroje v provoznich prostorach, kde se mûze potenciánlé nacházet vybusné atmosféra, kde jsou nánosy prachu nebo ve kterych jsou vedeny plynové trubky Či elektrické kabelové trasy.

S nastrojem pracujte v prostre, ktere je opovidajcim zpusobem vetrane.

Dávejte pozor obzvlástě pri práci s materiały, které jsou vysoce hořlavé nebo potenciálné vybušné.

Mëjte na pamëti, Že mensi tuhost obrăběné současti nebo nedostatečná kvalita použivaného príslušenství mohou zapřćinit odletávání trísek nebo ulomkú.

Nastroje obsahujíci rotačné cásti a také jejich príslušenství mohou zpúsobit zkroucení a mohou na sebe namotat pogumované a drátěné rukavice. Pokud je používáte, dávejte velký pozor.

VŠEOBECNÉ BEZPEČNOSTNI NORMY

VECI, KTERÉ SE NESMI DÉLAT

• Nepoužívat zařízení bez predepsanych ochrannych zařízení.
• Neprenášet nikdy nárádi za hadici stlačného vzduchu.
• Nedovolit jiným osobám príblížovat se kmistu práce.
  Vzduchovou tryskou nikdy nemirte na sebe ani na jine osoby.
  V Žádném prípadě se nasazeného nastroje nedotýkejte bezprostředné po jeho použití, jeho povrch můze být horký.
• Nikdy se nedotykat pohybujicích se castí zarizení během provozu.
• Neotvirat nebo Žádným zpúsobem neupravovat náradí nebo jeho príslušenstv. Prípadné opravy mohou byt provedeni je n odborným personálem.
• Pri praci s kovem yed'te smer rezu tak, aby obsluha ani okolostojici lidé nebyli vystaveni zadnému nebezpeči.

VECI, KTERÉ JE TřEBA UDELAT

• Stlačený vzduch propojit, jen když je zařizení vypnuté.
• Aby se zarucily lepśy vykony náradí, ujiistěte se o použivaní privodů a spojů požadovaný Rozmerov.
• Pred uvedenim náradí do provozu, oveit jeho zapojéní a oveit si, zda je hadice stlaceneho neporuşená.
• Príslušenstvi vybírejte a nasazujte podle instrukci, které jsou uvedeny v manuále - zabránite tak nežadoucímu hluku.
• Používejte Jen ta príslušenství, ktera jsou vhodná pro danou aplikaci a ktera jsou určena pro daný nastroj; tato príslušenství nasazujte rádně a pevně. Prěsvěděte se, ze jsou používána v souladu s a zkontrolujte. zda jsou správně nainstalována.
• Pred zaćatkem prace vždy zkontrolujte stav opotrebení nastroje a stav prislušenstvi. Pokud je to nutné, yvměnte je.
• Oddělit zapojeni stlacného vžduchu vypustěním prebytečného tlaku v rourach, v pripadě vyměny náradí, behem ukonú udžby, a po ukončěné práce.
• Odpojt nárádi, jen když hadice NENÍ pod tlakem, aby se predešlo nekontrolovatelným pohybúm teto hadice.
• Udržovat pořádek v pracovním prostoru.
• Než nastroj odložíte na zem, ujistěte se, ze se zcela zastavil.
  Uchoyávat pneumaticke náradi Čisté a na suchém miste.
  Zabezpečit vždy stabilí polohu práce.
• Upevnit opracovávaný kus pomoci vchodného utahovácho zařizení nebo nastroje na upevněni.
• Používat náradí je najeho pùvodně určene použiti. Vyrobce odmitá jakoukoliv zodpovednost za Škody zpúsobéné nerespektovám bezpečnostnich norem nebo nasprávném použitím náradí.
• Používejte jen ta príslušenství, která isou určena pro dany nastroj.
• Používeite je n olej typu SAE 5 / SAE 10.
• Pneumaticke nárádi a obzvlást' demolíčné klaïdiva zpúsobuji vibrate. Dlouhodobé použiti i nasprávný postoj by mohy zpúsobit poškození rukou, prstú a loktú. Přeruste používaní nárádi ihned, když pocítite pripadné známky bolesti, trnuti nebo jini potíze. Pokud problemy pretrévají, odeberte se k doktorovi prédtim, než opět začnéte pracovat.

VECI, KTERÉ JE TREBA VÉDET O FUNGOVÁNI

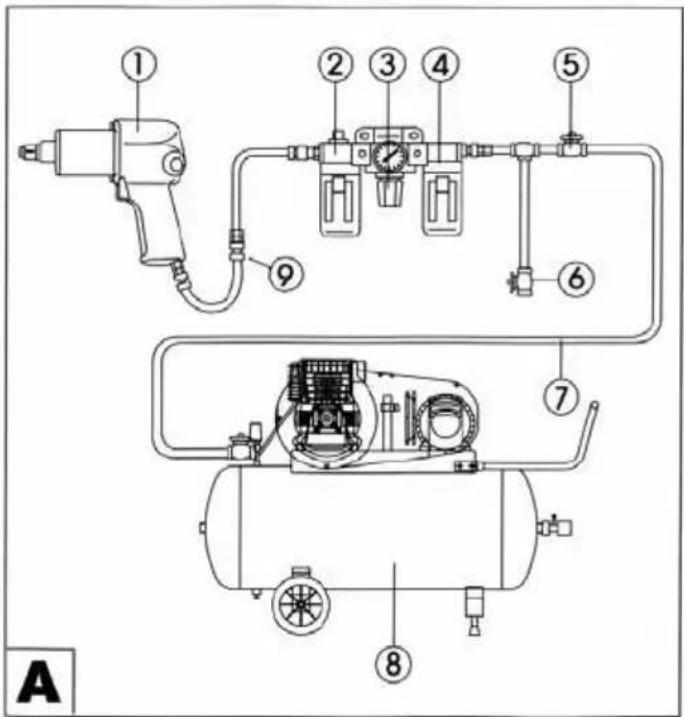

KOMPONENTY PNEUMATICKÉHO SYSTÉMU (OBR. A)

1- pneumaticke náradi
2- maznice stlaceného vzduchu
3- reduktor tlaku
4- filtr separator vody
5-ventil zachycen
6-vypousteciventiltlaku
7-potrubi stlaceneho vzduchu
8-kompresor
9- spoj s rychlou pripojkou
^ = Jednotka upravy vzduchu

Naradi musi byt zapojenejen napajecim systemem vzduchutvorenym componenty indikovanymi na obr. A, s vyjmkou strikacich zaizeni, ktere nesmi byt priopojenek lubrifikatoru/maznici.
- Postarat se o zabepezeni cisteho aSucheho stlaceneho vzduchu s vhdnou smesi oleje. Pouzivat spravnou Jednotku upravy vzduchu: filtr, regulator tlaku a lubrikator/maznice (Obr. A, 4-3-2). Lubrikator/Maznice musi aplikovat od 3 do 6 kapek oleje za minutu.

Postarat se o zabezpečeni Čistého,Suchého a filtrovaného stlačeného vzduchu pro strikaci zařizeni.

Maximánlélka hadice mezi lubricifikatórem/maznicá a naRADIM

nésmi presahnout 10 metru.

• Spoj s rychlou pripojkou (obr. A, 9) a hadice musi mit proudeni vzduchu dostatecné kapacity. Pro vzduch doporučujeme hadici s vinitrnim pruměrem 10 mm.
• Používat vyhradné originalní hadice, príslušenstvi a nařadi.
• Aby se zabezpečila správná funkčnost náradí, nesmí maximál tlak stlaceneho vzduchu prěsáhnout 6,2 bar (není-li určeno jinak).

Větsí tlak muže zpʊsobit skody nebo nadměné opotřebeni nařadi, a proto se nedoporučuje. Príliš nizký pracovní tlak muže naopak zpʊsobit zmeněné nebo prěrušné vykonu nařadi.

Pro vyber pouziteho tlaku pro kazdne naudi je treba se odvolavat na specifiky nadvod na pouziti nebo na indikaci uvedenou n obale.

• Pneumaticka kladiva nejsou vhodné na demolici betonu.

- UVEDENI DO PROVOZU A ZAPOJENI NARADI

Ujistete se, ze je préd pripojenim prisluesentvi kompresor vypnuty.

1) Pred uvedenim do provozu deje tnekolik kapek oleje do vstupnho otvoru vzduchu pneumatickeho naradi (viz obr. D).
2) Namontujte na nara di pripadne prisluosenstvi a pripojky.
3) Pripojte k na radi hadici stlaceneho vzduchu.

KAZDODENNI UDRZBA

1) Pravidelné ocistete a vysuste filtr (obr. A, 4) a vstupny otvor vzduchu pneumatickeho náradi.
2) Namazte vsechny spoje s rychlou priojkou, ktere se v systemu nachazi, abyste se vyhnuli jeich zablokovani.
3) Denne vypustte kondenzat ze vduchového filtru (obr. C) a z kompresoru (obr. B).
4) Aby se predešlo vytroveni rzi a aby se opotrebovani snizilo minimum, je potbrené cistit a mazat pneumaticke náradi po každem jeho pouziti.
5) V pripe, ze by se pneumaticke naradi delsi cas nepouziva doporuucje se pred jeho odlozenim doSucheho a cisteho prostre odstranit pripadne zbytky a namazat ho.

MOZNE ANOMÁLIE

V priada, ze se zjisti nepravidelny hluk, nebo v priada necekanehoPoklesu vykonu okamzite zaizeni vypnete. Zkontrolujte pneumaticke nariad a napajeci system stlaceneho vzduchu.

Pneumaticke náradi

• nedostatečné mazani
  náradi/prislusenstvi opotbrebované, nevhodné pro pouziti nebo chybné

Napáci systém stlačeného vzduchu

• nedostatečný tlak kompresoru

• regulator tlaku nenastaveny na spravnou uroven tlaku primerenou pouzivanemu naradi

• ztraty ze spojovací hadice nebo ze spoju (použit teflonovou pásku nebo tmelici/těnsić pastu)

• ztraty v pneumatickém systému
  ucpani filtru nebo lubrifikatoru/maznice

• hadice stlačená nebo proděravěné nebo príliš dlouhá (ztráta tlaku)

- LIKVIDACE

Použitý olej MUSI BYT ZLIKVIDOVÁN zpúsobem, který nebude mit škodlivý vliv naŽivotné prostřédi a který bude v souladu s platnymi zákony

ZÁRUKA

Vylucje se poskytnuti zaru k y prapad skod zpusobenych normalinim opotrebovanim, pretazenim nebo nevhodnym zachazenim a pouzitm naaradi. Aby bya tato zaru kpla nai, je potrebné odevzdat nerozebranne na radi vasemu prodejci.

ZárukaPokryva yvmeneé casti a pra ci na dobu 12 mésicu pocinaje dnem zakoupení (ověréni fakturou nebo dañovym dokladem).

Mozné vady budou moci byt odstrané vymenénim naradi nebo vykonámim oprav.

UTENSILI PNEUMATICI

DOLEZITE: Pred použitím si pozorne precítajte námod na obsluhu a v pripline pochybností ohl'adne fungovania konzultujtendo tento manuál.

DOLEZITE: Pi použivaní nastroja je zásadne dôležité, aby ste si chránili uši, nakol'ko predlzené vystavenie zdrojom hlukuMZe važne poskodit' váš sluch.

Nezabudajte ani na ochranu oci a dychacieho ustrojenstva pred cudzimi ciastockami a predmetmi unasani mi prudom vzduchu.

Bud'te si tiež istí, ze nosíté prilbu a ochranné rukavice.

Neumyselné a neočakávané pohyby nastroja možu znamenet' vázne riziko.

Nastroje s otáčavymi Čast'ami a ich prislušenstvo sa možu zachytit' o pogumované alebo vystužené rukavice aPokrútit' ich. Pri použivaní tychto nastrojov teda bud'te obzvlást' opatrný.

VŠEOBECNÉ BEZPEČNOSTNÉ NORMY

VECI,KTORE NEROBIT

ZárkaPokrývyménéciastápracnabodu24mésicpučinaje dnezmakoupeni (ověfenífakturó nebo dañovnem dokladem).

Moñné vady budou moci byl odstrané nénénim naudi nebo vykonánim oprav.

ZARUKA

Vylucje sa poskynutie zaruky v priade skod sposobenych normalnym opotreboanim, pretazenime alebo nevhodnym zaobchodzanim a pouzilim naradia. Aby bola tato zaruka platna je potrebné odovdza! nerozobrané naradie vaśm predajcovi.

ZarukaPokrya vemyene canti a pruce na dobu 24 mesiacov poacinaj drom zakupenia (overenie fakturou vlemo dahovm doklam).
