Tipo de produto	Pistola de pintura pneumática
Marca	Abac
Modelo	8973005903
Alimentação	Ar comprimido, pressão máx. 6,2 bars
Capacidade do reservatório	600 ml (estimativa)
Diâmetro do bico	1,8 mm (estimativa)
Fluxo de ar	200-300 L/min (estimativa)
Dimensões (C x L x A)	30 x 15 x 10 cm (estimativa)
Peso	1,2 kg (estimativa)
Material do corpo	Liga leve
Conexão	Conexão rápida padrão
Funções principais	Pulverização de tinta, verniz, produtos de tratamento
Manutenção e limpeza	Limpeza diária, lubrificação após cada uso, drenagem do filtro e do compressor
Segurança	Proteção auricular, ocular e respiratória obrigatória; evitar atmosferas explosivas
Peças de reposição e reparabilidade	Bicos, juntas e kits de vedação disponíveis; reparo apenas por pessoal especializado
Óleo recomendado	SAE 5 ou SAE 10
Garantia	12 meses (peças e mão de obra)
Informações gerais	Uso profissional e DIY; armazenar em local seco e limpo

Perguntas frequentes - 8973005903 Abac

Qual pressão de ar usar para a pistola de pintura Abac 8973005903?

A pressão máxima recomendada é de 6,2 bars. Uma pressão muito alta pode danificar a ferramenta, uma pressão muito baixa reduz a potência. Consulte o manual para a pressão ideal de acordo com a viscosidade da tinta.

Como lubrificar corretamente a pistola?

Antes de cada uso, coloque algumas gotas de óleo SAE 5 ou SAE 10 na entrada de ar da ferramenta. Após o uso, limpe e lubrifique para evitar ferrugem. Recomenda-se um lubrificador no circuito de ar (3 a 6 gotas/minuto).

Quais são as precauções de segurança essenciais?

Use sempre proteção auricular, ocular e respiratória. Não use em atmosfera explosiva. Prenda cabelos longos e use roupas ajustadas. Mantenha crianças e animais afastados.

Como limpar a pistola após o uso?

Limpe imediatamente após o uso com um solvente adequado à tinta (ex. diluente). Desmonte o bico e o reservatório, enxágue cuidadosamente. Seque com ar comprimido. Em seguida, lubrifique a ferramenta.

O que fazer se a pistola perder potência?

Verifique primeiro a pressão do compressor e o ajuste do regulador. Inspecione as mangueiras quanto a vazamentos ou esmagamentos. Limpe o filtro e o lubrificador. Certifique-se de que o bico não está obstruído.

Qual óleo usar para lubrificar a ferramenta?

Use apenas óleo SAE 5 ou SAE 10. Não use óleo de motor comum. O óleo deve ser limpo e adequado para ferramentas pneumáticas.

Como armazenar a pistola por um longo período?

Antes de guardar, limpe cuidadosamente a ferramenta, remova resíduos de tinta e lubrifique-a. Armazene em um local seco e limpo para evitar ferrugem.

A pistola é compatível com todos os tipos de tinta?

É compatível com tintas, vernizes e produtos de tratamento líquidos. Para tintas muito espessas, dilua conforme as recomendações do fabricante. Respeite as viscosidades adequadas ao diâmetro do bico.

Qual é a duração da garantia?

A garantia cobre peças e mão de obra por 12 meses a partir da data de compra (mediante apresentação da fatura). Danos devidos a desgaste normal, sobrecarga ou uso não conforme são excluídos.

Como eliminar o óleo usado?

O óleo usado deve ser eliminado de acordo com a regulamentação ambiental vigente. Não descarte em esgotos ou na natureza.

MANUAL DE UTILIZADOR 8973005903 Abac

COSE DA SAPERE SUL FUNZIONAMENTO

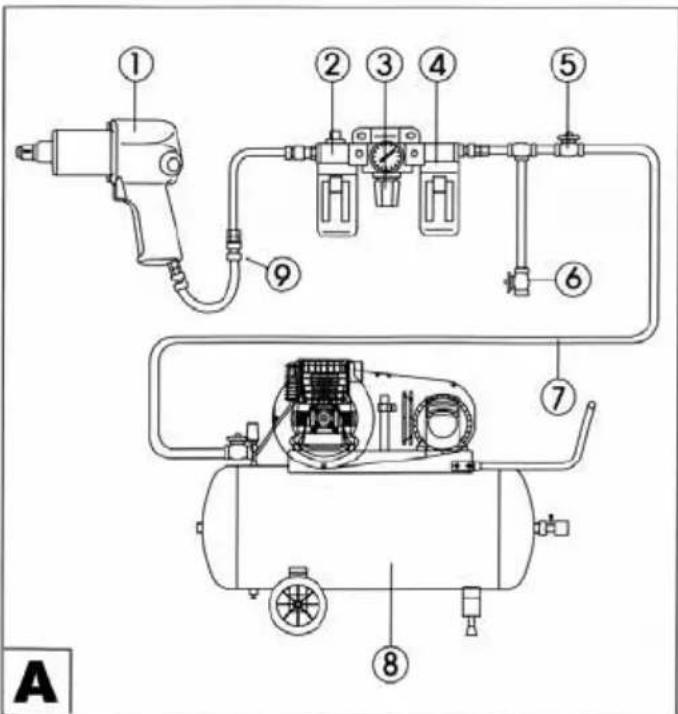

- COMPONENTI DEL SISTEMA PNEUMATICO (FIG. A)

COSAS POR CONOCER SOBRE EL FUNCIONAMIENTO

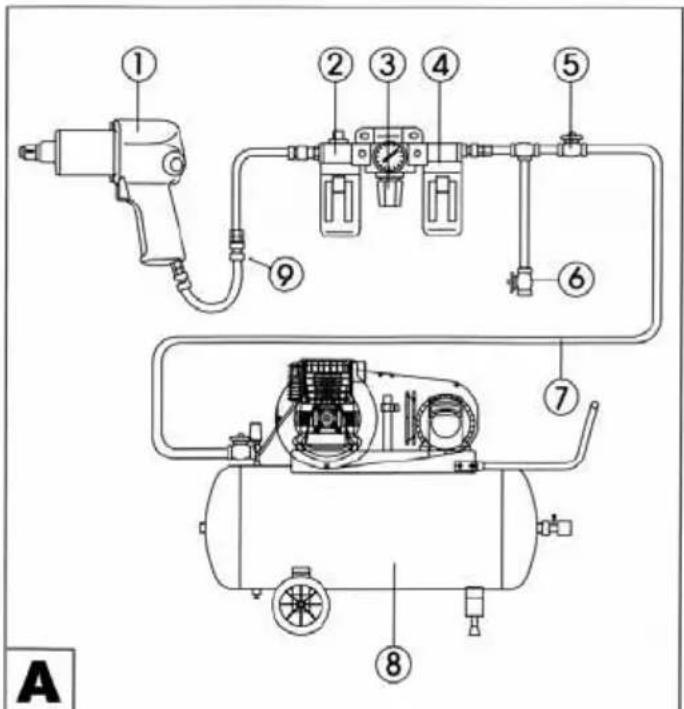

COMPONENTES DEL SISTEMA NEUMÁTICO (FIG. A)

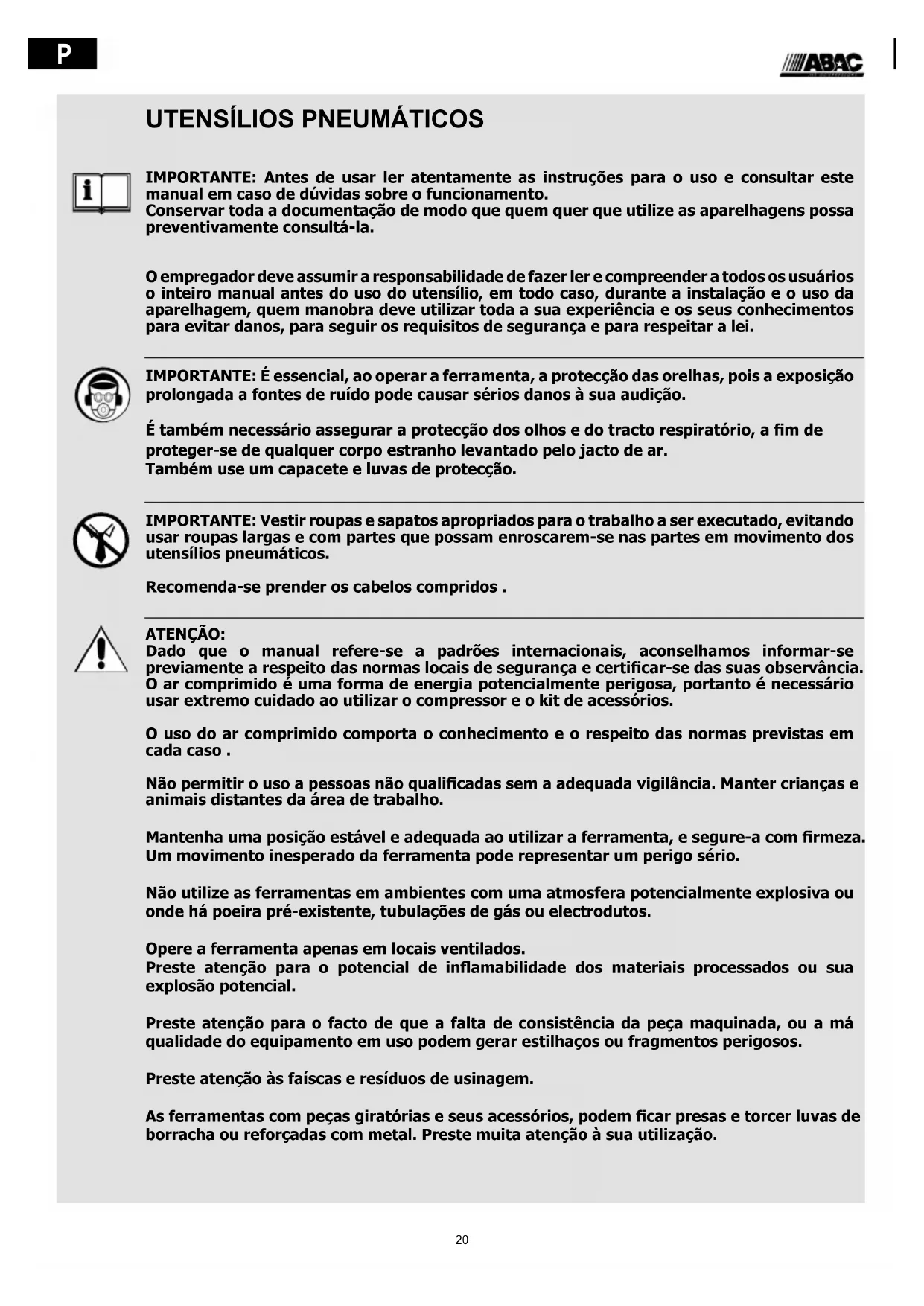

IMPORTANT: Antes de usar ler atentamente as instruções para o uso e consulutar este manual em caso de dúvidas sobre o funciona.

Conservar toda a documentação de modo que quem quer que utilize as aparenhagens possapreventivamente consulha-la.

O empregador deva assumir a responsabilitad de fazer ler e compreender a todos os 用户 o inteiro manual antes do uso do utensilio, em todo caso, durante a instalação e o uso da aparelhagem, quem manobra deve utilizear toda a sua experiência e os seuis conhecelimentos para fazer danos, para seguir os requisitos de seguranca e para respeitar a lei.

IMPORTANT: É essencial, ao operar a ferramenta, a proteção das orelhas,.POIs a exposicao prolongada a fontes de ruido pode causar sérios danos à sua audicão.

É也是非常 necessário asseguar a proteção dos olhos e do tracto respiratório, a fim de proteger-se de qualquer corpo estranho levantoagoelo jacto de ar.

Tambemuseumcapaceteluvasdeprotection.

IMPORTANT: Vestir roupas e sapatos apropriados para o trabalho a ser executado, evitando usar roupas largas e com partes que possam enroscarem-se nas partes em movimento dosculos 输unsílicos.

Recomenda-se prender os@cabelos compridos.

ATENCAO:

Dado que o manual refere-se a padrões internzonais, aconsehmos informar-se previamente a respeito das normas locais de segurar e certificar-se das suas observancia. O ar comprimido é uma forma de energia potencialmente perigosa, portanto é necessario usar extremo cuidado ao utilizear o compressor e o kit de acessórios.

O uso do ar comprimido comporta o acontecimiento e o respeito das normas previstas em cada caso .

Não permitir o uso a pessoas não qualificadas sem a adequada vigilência. Manter crianças e animais distantes da区内 de trabalho.

Mantenha uma posicao estável e adequada ao utilizear a ferramenta, e segure-a com firmeza. Um movimento inesperado da ferramenta pode representar um perigo sério.

Não utilize as ferramentas em ambientes com uma atmosfera potencialmente explosiva ou onde há poira pré-existente, tubulações de gás ou electrodutos.

Opere a ferramenta apenas em locais ventilados.

Preste atenção para o potencial de inflamíbilidade dos materiais processados ou sua explosão potencial.

Preste atenção para o facto de que a falta de consistência da peça maquinada, ou a maior qualida do equipamento em uso pode gerar estilhaços ou fragmentos perigosos.

Preste atenção às faíças e resíduos de usinagem.

As ferramentas com peças giratórias e seuas acessórios, podem fazer presas e torcer luvas de borracha ou reforçadas com metal. Preste muito atençao à suautilização.

NORMAS DE SEGURANÇA GERAL

COISAS A NAO SEREM FEITAS

• Não uso as aparelhagens sem os prescritos dispositivos de segurarça.
• Nunca transporte o utensilio segurar oelo tubo de ar comprimido.
• Nãodeerqqueoutras pessoas se aproximem da area de travailho.
• Não dirigir o ar ou a ferramenta em si mesmo ou qualquer outras pessoas.
• Evite o contacto direto com a ferramenta inserida, imeditamente après o uso,.POIs a superficie pode estar muito quente.
• Nunca tocar com as mãos as partes em movimento da aparenhagem durante oestramento.
• NãoAbrir ou Mudicar de maneira alguma o utensilio e os seuas acessórios. Eventualis consertos podem ser executados somente por pessoal especializzato.
• No caso de maquinagem de metais, preste atençao ao facto de que a direccao dos cortes sera tomada de forma a nao representar um perigo, para o operador ou para terreiros.

COISAS A SEREM FEITAS

• Ligar o ar comprimido somente quando o aparelho estiver desligado.
• Para o melhor desempinho do utensílio, certificar-se de que o tubo e as ligações sejam das dimensoes exigidas.
• Antes de fazerestrionar ou utensilio,controlar a sua ligacao e verificar se o tubo flexivel do ar comprido está integro.
• Escolha e substitua o acessario inserido, dependendo do relatado no manual de instruções, de modo a fazer um aumento no nível de ruido desnescatório.
• Use acessos proprios para o uso e de acordo com o aparecido e conectá-los de forma adequada. Verifique o uso adequado e instalaçao adequada dosleasedos.
• Verifique o estado de ferramentas e acessos e o seu desgaste antes de cada utilização.. No caso, eles devem ser substituídos.
• Separar a ligação do ar comprimido, descarregando a pressão residua dos tubos, em caso de mudança de utensílicos, durante as operações de manutençao e(before do conclusão do trabalho.
• Retirar o utensílio somente com o tubo NÃO sob pressão, para evitar movimento他们在控rolados peloignon tubo.
• Manter em ordem a area de trabalho.
• Certifique-se de que a ferramenta é parada completenesse antes de colocá-la no chao
• Conservar o utensilio pneumatico limpo e em lugar seco
• Garantir sempre uma posicao estável de trabalho.
  Fixar a peça que se estáworkingando atraves de um dispositivo apropriadode travamento ou ferramenta de fixação.
• Utilizar o utensílio somente para a sua aplicação original. O produtor declina quando responsabilidades por danos causados pela falta de respeito das normas de segurar ou inadequado uso dos utensílicos.
• Utilize apenas os acessórios fornecidos pela ferramenta em uso.
• Utilize somente o tipo de oleo SAE 5 / SAE 10.
• Osutenílos pneumaticos e especialmente os martelos demolidores, geram vibrações. Um uso prolongado, assim como uma postura errada, pode fazer danos nas mãos, dedos e cotovelos. SusPENDER o uso do produits assim que sentido eventuels sinais de dor, formigamento ou outros sintomas. Se tais problemas persistiram procurar um médico antes de returnar ao trabalho.

COISAS A SABER SOBRE O FUNCIONAMENTO

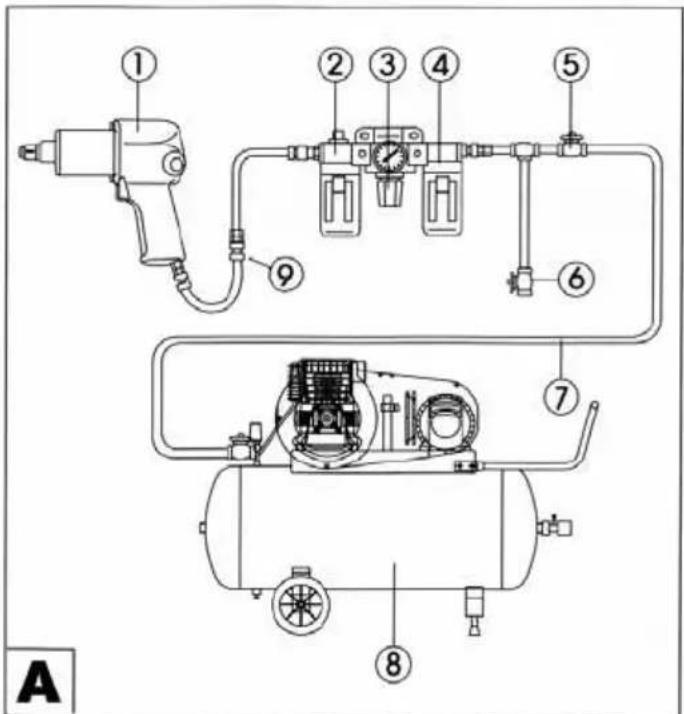

COMPONENTES DO SISTEMA PNEUMÁTICO (FIG. A):

1-utensilipneumatica

2-almotolia do ar comprimido*

3-redutor da pressao*

4-filtro separador da agua*

5-válvula de intercepção

6-válvula para o descarregamento da pressão

7-tubulacao do ar comprido

8-compressor

9-junta com ligaçao rapiida

(^* = Unidade de tratamento do ar)

• O utensílio deve ser ligado somente com umSYSTEMA de alimentação de ar formado por componentes indicados na fig. A, menos para os aerógrafos, que não devem ser ligados a um librífador.

• Garantir e assegurar ar comprimido limpo e seco, com a mistura de oleo adequada. Fazer uso de uma correta unidade de tratamento do ar: filtró, regulator da pressão e lubrificador (Fig. A, 4-3-2). O lubrificador deve aplicar de 3 a 6 gotas de oleo por minuto.

Para os aerógrafos garantir e assegurar ar comprimido limpo, seco e filtrado.

• O comprimento máximo do tubo flexível entre o lubrificador e o utensilio não deve superior a 10 metros.

• A junta com ligation rapiada (fig. A, 9) e o tubo flexivel devem ter um fluxo de ar com capacidade suficiente. Aconsehamos um tubo

flexivel para o ar com um diametro de circa 10mm

• Usar exclusivamente tubos flexíveis, acessórios e utensilios originais.

Para garantir o bom funciona do utensílio, a pressão maior do ar comprido deve não superar 6,2 bar (a menos que está indicado diversamente).

Pressões maiores podem provocar danos ou desgaste excessivo do utensílio, e são portanto desaconseHVáveis. Pressões de trabalho muito baixas podem ao invés provocar uma diminuição ou Interruption da potência do utensílio.

Para a escolha da pressão a ser realizada para cada utensi consultar o manual de uso spécifique ou a indentação TZDA na sua confecção.

• Os martelos pneumaticos não são apropiados para demolções de concreto.

COLOCAMENTO EM FUNCAO E LIGACAO DO UTENSILIO

Certificar-se de que o compressor esteja desligado antes de instalar os accesórios.

1) Antes de colocamento em funcao, colocar algumas gotas de oleona abertura de emissao do ar do utensilio pneumatico (ver fig. D).
2) Montar no utensilio os eventuais acessórios e juntas.
3) Ligar o tubo do ar comprimido ao utensilio.

- MANUTENÇAO DIÁRIA

1) Limpar e enxugar regularmente o filtro (fig. A, 4) e a abertura de emissão do ar do utensílio pneumatico.
2) Lubrificar todos as juntas com ligação rápida que se encontrar no Sistema para fazer que se bloquem.
3) Descarregar diariamente a condensacao do filtro do ar (fig. C) e do compressor (fig. B).
4) Para fazer a formação de ferrugem e para reduzir ao minimo o desgaste é necessário limpar e lubrificar o utensílio pneumatico(before do diaque.
5) Caso o utensilio pneumatico não for正常使用 por um longo periodo de tempo, recomenda-se, antes de guardá-lo em um ambiente seco e limpo, tirar os eventuales resíduos e librificá-lo.

- POSSIVEIS ANOMALIAS

Desligar imeditamente a aparelhagem caso verificuem-se ruidos anomalouso, ou em caso de queda imprevista da potencia. Controlar o utensilio pneumatico e o Sistema de alimentacao do ar comprido.

• utensílio/ acessório consumido, inadequado para o uso ou defeitouso

Sistema de alimentacao do ar comprimido

insufaciente pressao do compressor
- regulador de pressão não ajustado no correto;nivel de pressão adequado ao utensilio em uso.
- perda pelo tubo flexivel de ligação ou das ligações (usar fita teflon ou pasta vedante)
- perdas no Sistema pneumatico
- occlusion do filtro ou do lubricador
- tubo flexivel amassado ou furado ou muito longo (perda dearga)

- ELIMINACAO

O oleo usadi DEVE SER ELIMINADO de acordo com alegislaço ambiental e as leis em vigor

GARANTIA

Exclui-se a prestação da garantia em caso de danos devido a um normal desgaste, a uma sobrecarga, ou ao tratamento e emprego não apropriadó do utensílio. Para que esta garantia está validá é necessárioOOTRGU OUTENSILIO NDO SMONTADAO SU REVENDOR.

A garantia cobre as peças de reposicao e a mao de obra por um periodo de 12 mees a partir da data da compra (valida a partir da fatura ou).
nota fiscal).

Os possiveis defeitos poderao ser eliminados com una substituicao do utensilio ou efetuando os consertos necessarios.

PNEUMATISCHE GEREEDSCHAPPEN

Exclui-se a prestação da garantia em caso de danos devido a um normal desgaste,

a una sobrecarga, ou lo traitement o empacho no aprropando do utensilio. Para que esta garaníasea valida é necessarioentarregarou utensiliono não desmontado ao seu revendedor.

A garantia cobre as peças de reposicao e a mao de obra por um periodo de 24 meres a partir da data da compra (vaida a partir daatura ounota fiscal).

Os possessé defeitos poderao ser eliminados com uma substituição do utensilio ou etuatingo os consertos necessários.
