MANUAL DE UTILIZADOR G-534 Abac

PT Pistola de Pulverização com Funil - Instruções

• Dado que este manual se refere a padrões internacionais, recomendamos que obtenha informação prévia acerca dos regulamentos de segurança locais, certificando-se de que os mesmos são cumpridos.
• O ar comprimido é uma fonte de alimentação potencialmente poderosa, por isso aja com extrema precaução ao utilizar o compressor ou o kit de acessórios.
• A utilização de ar comprimido requer o conhecimento e a observação de qualquer regulamento aplicável.
• Não permita uma utilização sem vigilância por parte de pessoal inexperiente. Mantenha as crianças e os animais fora da área de trabalho.
• Adote uma posição estável para utilizar corretamente a ferramenta e segure-a com firmeza.
• Um movimento acidental e inesperado da ferramenta pode representar um perigo grave.
• Não utilize as ferramentas em locais que possuam uma atmosfera potencialmente explosiva, ou onde houver depósitos de poeiras, condutas de gás ou condutas elétricas.
• Utilize a ferramenta apenas num ambiente devidamente ventilado.
• Preste especial atenção a materiais processados que sejam altamente inflamáveis ou à sua potencial explosão.

REGRAS GERAIS DE SEGURANÇA

• Não utilize o equipamento sem os dispositivos de segurança necessários.
• Ao transportar a ferramenta, nunca a segure pelo tubo de ar comprimido.
• Não deixe que outras pessoas se aproximem da área de trabalho.
• Não direcione o jato de ar ou a ferramenta para si ou para terceiros.
• Evite, a todo o custo, o contacto direto com a ferramenta imediatamente após a sua utilização, pois a sua superfície pode estar muito quente.
• Não toque nas peças móveis do equipamento durante a sua operação.
• Não abra nem modifique, de qualquer forma, a ferramenta ou os seus acessórios. Qualquer reparação deve ser realizada exclusivamente por pessoal qualificado.

O QUE DEVE FAZER

• Leia e compreenda o conteúdo do presente manual antes de instalar, operar, reparar, efetuar a manutenção ou substituir acessórios desta ferramenta.
• Apenas operadores qualificados e formados deverão instalar, ajustar ou utilizar a ferramenta.
• Ligue o ar comprimido apenas quando o equipamento estiver desligado.
• Para assegurar um desempenho ideal da ferramenta, assegure-se de que o tamanho do tubo flexível e da ligação é o requerido.
• Antes de ligar a ferramenta, verifique a sua conexão e certifique-se de que o tubo de ar comprimido não está danificado.
• Antes de ligar o tubo flexível à ferramenta, verifique se o tubo e o acoplamento rápido estão limpos. Para o efeito, deixe o ar fluir livremente pelo tubo flexível e pelo acoplamento rápido.
• Escolha e substitua o acessório encaixado de acordo com as instruções do manual, para evitar ruídos desnecessários.
• Utilize acessórios adequados para a aplicação e que estejam em conformidade com o dispositivo, assegurando a sua ligação correta. Certifique-se de que estão a ser utilizados de acordo com as instruções de que estão corretamente instalados.
• Verifique o estado de desgaste das ferramentas e dos acessórios antes de qualquer utilização. Substitua-os, se necessário.

PT

• Em caso de substituição da ferramenta, durante a realização de operações de manutenção e quando terminar o trabalho, desligue a ligação de ar comprimido.
• Desligue a ferramenta apenas quando o tubo flexível NÃO estiver pressurizado, evitando assim o seu movimento descontrolado.
• Mantenha a área de trabalho limpa.
• Certifique-se de que a ferramenta está totalmente parada antes de a colocar no chão
• Guarde a ferramenta pneumática limpa e num local seco
• Assegure-se sempre de que a estação de trabalho se encontra estável.
• Segure firmemente na peça de trabalho com uma braçadeira ou uma ferramenta de fixação.
• Utilize a ferramenta apenas para a sua aplicação original. O fabricante rejeita qualquer responsabilidade por danos resultantes da inobservância das regras de segurança ou pela utilização incorreta da ferramenta.
• Utilize apenas acessórios adequados para a ferramenta utilizada.
• O ar comprimido tem de ser de boa qualidade, o que significa limpo e seco, sendo que a utilização de um filtro de ar é a melhor forma de o assegurar. Aconselhamos a utilização de uma unidade FRL (filtro, regulador, lubrificador) completa. O lubrificador tem de ser ajustado para aprox. 3 a 6 gotas por minuto. O tubo flexível do ar entre o lubrificador e a ferramenta nunca deve exceder os 6 a 8 metros de comprimento.
• As ferramentas pneumáticas geram vibrações. Uma utilização prolongada e uma postura errada podem causar danos nas mãos, nos dedos e nos cotovelos. Pare imediatamente de utilizar o produto, assim que sentir dores, sensação de formigueiro ou qualquer outra perturbação. Se o problema persistir, consulte um médico antes de retomar o seu trabalho.

ΠΡΟΣΟΧΗ:

Pistola de Pulverização com Funil

Antes de ligar os acessórios, certifique-se de que o compressor se encontra desligado. Mantenha sempre um ventilação adequada.

Nenhuma fonte de ignição, como chamas livres, cigarros ou charutos acesos, faíscas, cabos ou objetos incandescentes, superfícies superaquecidas, etc., deve estar presente no ambiente onde o equipamento é utilizado.

Proteja sempre seus olhos, pulmões e pele com equipamentos de proteção adequados. Sempre que possível, utilize um sistema de aspiração para remover a pintura por pulverização do local de trabalho. Estabeleça exames médicos periódicos para todos os trabalhadores que ficam expostos. Informe o pessoal que utiliza a ferramenta sobre os riscos relacionados às pinturas utilizadas.

ACESSÓRIOS

Utilize apenas acessórios e consumíveis concebidos para a utilização com esta ferramenta.

Selecione os melhores acessórios/consumíveis introduzidos/montados disponíveis para o menor nível de ruído e vibração possível. Substitua-os em caso de aumento do nível de ruído e/ou da vibração.

Certifique-se de que a ferramenta/o acessório introduzida(o)/montada(o) é devidamente fixada(o) pelo retentor e assegure-se de que o retentor está em boas condições. Nunca utilize a ferramenta sem um retentor, pois isso pode provocar projéteis a alta velocidade.

Nunca arrefeça uma ferramenta/um acessório quente, pois isso pode influenciar a dureza, causando condições perigosas.

Utilize o acessório/a ferramenta introduzido(a)/montado(a) de acordo com as especificações do fabricante.

USO DA FERRAMENTA PNEUMÁTICA

Antes de começar a usar a ferramenta, certifique-se de que está familiarizado com o local de trabalho e a área circundante.

Respeite sempre as regras de segurança da área de trabalho em que está a trabalhar.

Durante a operação da ferramenta, o operador pode ficar exposto a perigos como esmagamento, impactos, calor, vibração, cortes, abrasões, etc.: use luvas adequadas.

Qualquer pessoa que utilize a ferramenta tem de ser capaz de lidar com o tamanho, o peso e a potência da ferramenta.

Esteja sempre preparado para movimentos/forças normais/anormais gerados(as) pela ferramenta.

Mantenha o corpo equilibrado e coloque os pés em segurança.

Em caso de interrupção do fornecimento de ar, solte a alavanca/o dispositivo de ativação.

UTILIZAÇÃO DA PISTOLA DE PULVERIZAÇÃO COM FUNIL

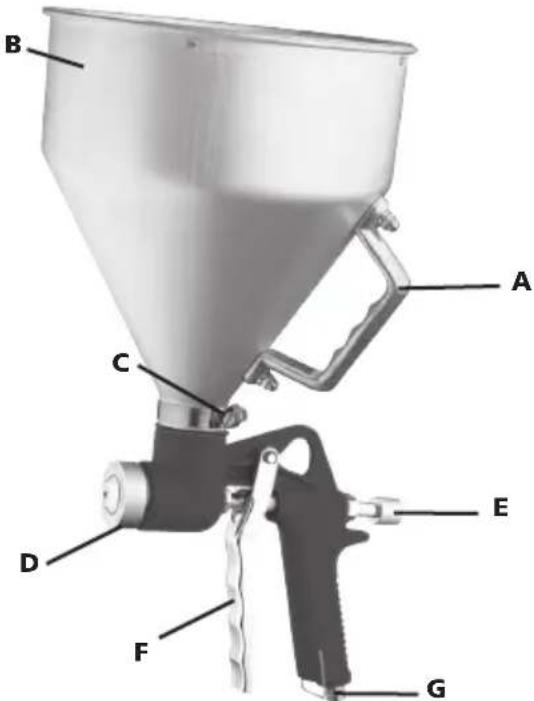

Instale o tanque (B) no corpo da pistola, prestando atenção ao anel de vedação, para evitar fugas. Aperte a abraçadeira (C).

Instale o bico adequado (D) de acordo com o produto utilizado. Consulte as instruções do fabricante da tinta para escolher o diâmetro correto do bico.

Para obter um melhor resultado, recomenda-se começar a mover o braço antes de ativar a alavanca (F) e manter a pistola de pulverização perpendicular à superfície a pintar, ajudar a operação segurando a alça do tanque (A). Pinte realizando sempre camadas cruzadas para espalhar o produto de modo uniforme.

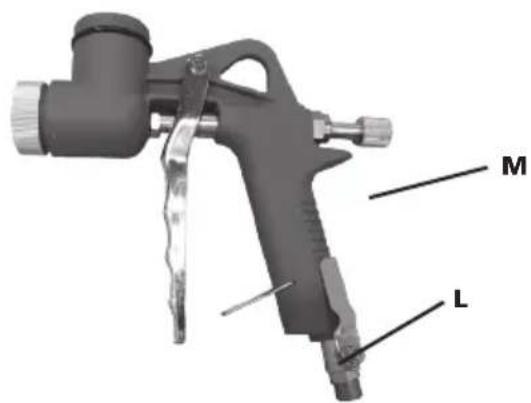

Para definir o fluxo do produto, gire o botão (M) (Fig.2). Para definir o fluxo do produto, gire o botão (L) (Fig.2).

Deve-se prestar atenção especial para garantir que a cor e/ou a tinta não contenham grumos ou sujidade. Se for muito espessa, a tinta deve ser misturada com um diluente disponível no mercado, na proporção de 1: 1. A tinta seca muito rapidamente; a pulverização deve, portanto, ser uma operação contínua, sem interrupções excessivamente longas.

Se possível, a temperatura da tinta não deve estar abaixo de + 17 ° C. A área a ser pintada também não deve estar excessivamente fria.

M L

Fig.2

MANUTENÇÃO

Desligue o fornecimento de ar durante a realização de trabalhos de manutenção na ferramenta.

Limpe e seque regularmente o filtro no sistema e a abertura de entrada de ar da ferramenta pneumática.

Lubrifique todos os acoplamentos de desengate rápido no sistema para evitar um encravamento.

Drene diariamente o condensado do filtro de ar e do compressor.

Para evitar a formação de ferrugem e para minimizar o desgaste, limpe e lubrifique a ferramenta após cada utilização. Verifique regularmente se a ferramenta apresenta parafusos ou peças soltas.

Em caso de perda de potência: mande reparar a ferramenta.

Apenas engenheiros formados e qualificados podem ajustar ou reparar a ferramenta.

A ferramenta deve ser alvo de manutenção regular, para minimizar a emissão de ruído e a vibração.

Aviso: para evitar danificar as anilhas, nunca mergulhe toda a pistola em nitro ou solventes sintéticos ou em água.

Após cada utilização, o tanque de cor deve ser removido e esvaziado, bem limpo e enchido com um pouco de solvente. O tanque deve ser reconectado à pistola e o solvente deve ser pulverizado até sair limpo.

Para limpar a ferramenta dos resíduos de solvente, essa operação deve ser repetida sem o tanque.

Seque o aerógrafo com um pano de algodão. Se o bico estiver obstruído, limpe o tubo e o próprio bico para retirar os resíduos de tinta.

IMPORTANTE: Nunca utilize objetos de metal para limpar orifícios entupidos.

UTILIZAÇÃO PREVISTA

O utilizador ou a entidade empregadora do utilizador deve analisar o uso específico presente como resultado de cada utilização.

Nunca utilize a ferramenta para outros fins, que não aqueles para os quais a ferramenta foi concebida e que se encontram descritos no presente manual.

PT

Danos resultantes da inobservância deste manual ou causados por uma utilização incorreta ou reparações incorretas nunca serão cobertos pela nossa garantia, nem assumiremos qualquer responsabilidade pelos mesmos. Reservamoso o direito de realizar aperfeiçoamentos técnicos, sem aviso prévio.

Esta ferramenta foi projetada para ser utilizada somente com tintas adequadas como lacas, pinturas à base de água e solvente. Nunca utilize para pulverizar gasolina, querosene ou outros combustíveis inflamáveis e não utilize com alimentos ou produtos farmacêuticos, herbicidas e pesticidas.

POSSÍVEIS AVARIAS

Desligue imediatamente o equipamento, caso oíça ruídos invulgares ou se ocorrer um queda súbita de potência. Verifique a ferramenta pneumática e o sistema de fornecimento de ar comprimido.

Ferramenta pneumática

Problema Possível Causa	Solução
A pistola pulveriza em modo irregular.	Bico solto Aperte o bico
	Densidade da tinta não correta Verifique a densidade da tinta
Pulverização não uniforme Sujidade no	orifício do bico ou danificado	Limpe meticulosamente a ferramenta
		Substitua as peças desgastadas
A tinta saí mesmo sem carregar na alavanca	Haste da alavanca e bico com tinta seca	Limpe meticulosamente a ferramenta
	Haste da alavanca e bico danificados	Substitua as peças desgastadas
Fuga de ar do bico sem tinta	Passagem da tinta entupida	Limpe meticulosamente a ferramenta
	Passagem de ar entupida pela tinta

Sistema de fornecimento de ar comprimido

• a pressão do compressor é insuficiente
• o regulador de pressão não está ajustado no nível de pressão correto, não é apropriado para a ferramenta utilizada.
• existe uma fuga no tubo flexível de ligação ou nas ligações (utilize fita de teflon ou pasta selante)
• fugas no sistema pneumático
• filtro ou lubrificador obstruído
• o tubo flexível encontra-se esmagado, perfurado ou é demasiado longo (perda de pressão)

ELIMINAÇÃO

Qualquer garantia será expressamente rejeitada em caso de danos resultantes de desgaste regular, sobrecarga, bem como manuseamento ou utilização não adequados à ferramenta. Para que esta garantia seja aplicável, a ferramenta não deve estar desmontada aquando da devolução ao seu revendedor.

Esta garantia cobre peças substituídas e mão de obra por um período de 12 meses, a contar da data de compra (é necessário apresentar um comprovativo de compra, como uma fatura ou um recibo).

É possível eliminar qualquer defeito substituindo ou reparando a ferramenta, conforme o caso.
