MANUAL DE UTILIZARE G-534 Abac

RO Pistol de pulverizare cu rezervor pâlnie - Instrucțiuni

Deoarece acest manual se referă la standardele internaționale, vă recomandăm să obțineți în prealabil informații privind reglementările locale de siguranță și să vă asigurați că acestea sunt respectate.

Aerul comprimat este o sursă potențială de alimentare puternică, prin urmare, aveți grijă deosebită când utilizați compresorul sau setul de accesorii.

Utilizarea aerului comprimat necesită cunoașterea și respectarea reglementărilor aplicabile.

Nu permiteți utilizarea nesupravegheată de către personal fără experiență. Țineți copiii și animalele în afara zonei de lucru.

Adoptați o poziție stabilă pentru a utiliza în mod corespunzător scula și apucați-o ferm.

Deplasarea accidentală și neașteptată a sculei poate reprezenta un pericol grav.

Nu folosiți sculele în încăperi care au o atmosferă cu potențial exploziv sau unde există depuneri de praf, conducte de gaze sau linii electrice.

Utilizați scula numai într-un mediu ventilat în mod adecvat.

Acordati o atenție deosebită materialelor prelucrate care sunt foarte inflamabile sau potențialului lor de exploziv.

REGLEMENTĂRI GENERALE DE SIGURANȚĂ

• Nu utilizati echipamentul fără dispositivele de siguranță necesare.
• Nu tîneti niciodată scula de furtunul de aer comprimat atunci când o transportați.
• Nu lăsați alte persoane să se apropie de zona de lucru.
• Nu orientați jetul de aer sau scula în direcția dumneavoastră sau spre orice altă terță parte.
• Prin toate mijloacele, evitați contactul direct cu scula în uz imediat după ce ați folosit-o, deoarece suprafața acesteia poate fi foarte fierbinte.
• Nu atingeti părțile mobile ale echipamentului în timpul folosirii acestuia.
• Nu deschideți și nu modificați în niciun fel scula sau accesoriiile acesteia. Orice reparație trebuie efectuată numai de către personalul instruit în acest sens.

CE AR TREBUI SĂ FACETI

• Citiți și înțelegeți conținutul acestui manual înainte de instalarea, utilizarea, repararea, întreținerea, schimbarea accesoriiilor acestei scule.
• Numai operatorii calificați și formați ar trebui să instaleze, să regleze sau să utilizeze scula.
• Conectați sursa de aer comprimat numai atunci când echipamentul este oprit.
• Pentru performanța optimă a sculei, asigurați-vă că furtunul și mărimea racordului sunt cele necesare.
  • Înainte de pornirea sculei, verificați racordarea acesteia și asigurați-vă că furtunul de aer comprimat nu este deteriorat.
• Înainte de a conecta furtunul la sculă, verificați dacă furtunul și cuplajul rapid sunt curate. Faceți acest lucru lăsând aerul să circule liber prin furtun și cuplajul rapid.
• Alegeti și înlocuiti accesoriiul cuplat conform instrucțiunilor din manual, pentru a preveni zgomotele inutile.
• Utilizați accesorii potrivite pentru aplicație și care sunt în conformitate cu dispozitivul și conectați-le corespunzător. Verificați dacă acestea sunt utilizate conform instrucțiunilor și dacă sunt instalate corect.

RO

• Verificați starea de uzură a sculelor și accesoriiilor înainte de fiecare utilizare. Înlocuiti-le dacă este necesar.
• În cazul înlocuirii sculei, în timpul operațiilor de întreținere și la terminarea lucrului, deconectați racordul de aer comprimat.
• Deconectați scula numai atunci când furtunul NU este presurizat pentru a evita mișcarea necontrolată.
• Păstrați zona de lucru curată.
• Asigurati-vă că scula s-a oprit complet înainte de a o așeza pe sol
• Depozitați scula pneumatică în stare curată și într-un loc uscat
• Asigurați-vă întotdeauna că stația de lucru este stabilă.
• Prindeți ferm piesa de prelucrat cu o clemă sau cu o unealtă de fixare.
• Utilizați scula numai pentru aplicația sa originală. Producătorul nu este responsabil pentru daunele rezultate din nerespectarea reglementărilor de siguranță sau pentru utilizarea necorespunzătoare a sculelor.
• Utilizați numai accesorii adecvate pentru scula utilizată.
• Calitatea aerului comprimat trebuie să fie corespunzătoare, adică acesta trebuie să fie curat și uscat, stare cel mai bine asigurată prin intermediul unui filtru de aer. Vă recomandăm utilizarea unei unități complete FRL (filtru, regulator, lubrificator). Ungătorul trebuie reglat la aprox. 3 până la 6 picături pe minut. Furtunul de aer dintre ungător și sculă nu trebuie să depășească niciodată o lungime de 6 până la 8 metri.
• Scula pneumatică și generează vibrații. O utilizare extinsă și o poziție greșită pot provoca daune mâinilor, degetelor și coatelor. Întrerupeți utilizarea produsului imediat ce simțiți orice durere, senzație de furnicături sau orice altă tulburare. Dacă problema persistă, consultați sfatul medicului înainte de a vă relua lucrul.

OPREZ:

• Budući da se ovaj priručnik odnosi na međunarodne standarde, preporučujemo vam da unaprijed dobijete informacije o lokalnim sigurnosnim odredbama te da se pobrinete da se one poštuju.
• Komprimirani zrak potencijalno je snažan izvor energije. Zbog toga budite izuzetno pažljivi prilikom korištenja kompresora ili seta pribora.
• Korištenje komprimiranog zraka zahtijeva znanje i poštivanje svih mjerodavnih propisa.
• Nemojte dopustiti korištenje od strane neiskusnog osoblja bez nadzora. Djeci i životinjama ne smije biti omogućen pristup u radno područje.
• Zauzmite stabilan položaj kako biste ispravno koristili alat i čvrsto ga uhvatite.
• Slučajno ili neočekivano pomicanje alata može predstavljati ozbiljnu opasnost.
• Nemojte koristiti alat u prostorijama s potencijalno eksplozivnom atmosferom ili tamo gdje ima naslaga prašine, plinskih cjevovoda ili električnih vodova.
• Upotrebljavajte alat isključivo u prikladno ventiliranom okruženju.
• Obratite posebnu pozornost na obrađene materijale koji su vrlo zapaljivi ili imaju eksplozivni potencijal.

OPĆE SIGURNOSNE ODREDBE

Înainte de a conecta accesoriiile, asigurați-vă că compresorul este oprit. Mențineți întotdeauna o ventilație adecvată. Nicio sursă de aprindere, cum ar fi flăcări deschise, țigări sau trabucuri aprinse, scântei, cabluri sau obiecte incandescente, suprafețe supraîncălzite etc., nu va fi prezentă în mediul în care este utilizat echipamentul.

Protejați-vă întotdeauna ochii, plămânii și pielea folosind echipamentele de protecție adecvate. Dacă este posibil, utilizați un sistem de aspirație pentru a elimina stropii de vopsea proiectați din spațiul de lucru. Asigurați examene medicale periodice pentru toți muncitorii care pot fi expuși la vopseluri. Informați personalul care utilizează scula cu privire la riscurile aferente vopselurilor utilizate.

ACCESORII

Utilizați numai accesorii și consumabile care sunt concepute pentru utilizarea cu această sculă.

Selectați cele mai bune accesorii/consumabile disponibile montate/introduse pentru cel mai mic nivel posibil de zgomot și de vibrații. Înlocuți-le în cazul creșterii nivelului de zgomot și/sau de vibrații.

Asigurați-vă că scula/accesoriul introdus(ă)/montat(ă) este fixat(ă) în mod corespunzător de dispozitivul de fixare și asigurați-vă că dispozitivul de fixare este în stare bună. Nu utilizați niciodată scula fără dispozitivul de fixare, deoarece acest lucru poate cauza proiectarea cu viteză mare a obiectelor.

Nu răciți niciodată o sculă/un accesoriu fierbinte, deoarece acest lucru poate influența duritatea cauzând circumstanțe periculoase.

Utilizați accesoriiul/scula introdus(ă)/montat(ă) conform specificațiilor producătorului.

UTILIZAREA UNEI SCULE PNEUMATICE

Înainte de a începe utilizarea sculei, asigurați-vă că sunteți familiarizat cu locul de muncă și zona înconjurătoare.

Respectați întotdeauna reglementările de siguranță pentru zona de lucru în care vă desfășurați activitatea.

În timpul utilizării sculei, operatorul poate fi expus la pericole cum ar fi strivirea, impactul, căldura, vibrațiile, tăieturile, abraziunile etc.: Purtați mănuși adecvate.

Orice persoană care manipulează scula trebuie să poată face față mărimii, greutății și puterii sculei.

Fiți întotdeauna pregătiți pentru mișcări/forțe normale/anormale generate de sculă.

Mențineți echilibrul corpului, țineți picioarele într-o poziție stabilă și sigură.

În cazul întreruperii alimentării cu aer, eliberați maneta/declanșatorul.

UTILIZAREA PISTOLULUI DE PULVERIZARE CU REZERVOR PÂLNIE

Instalați rezervorul (B) pe corpul pistolului, acordând atenție inelului de etanșare, pentru a evita apariția scurgerilor. Strângeti colierul de furtun (C).

Instalați duza adecvată (D) în conformitate cu produsul utilizat. Consultați instrucțiunile producătorului vopselei pentru a alege diametrul corect al duzei.

Pentru a obține rezultate optime, se recomandă să începeți să mișcați brațul înainte de a activa maneta (F) și să țineți pistolul de pulverizare perpendicular pe suprafața care trebuie vopsită, asistând operațiunea apucând de mânerul rezervorului (A). Aplicați întotdeauna straturile transversal pentru a distribui vopseaua uniform.

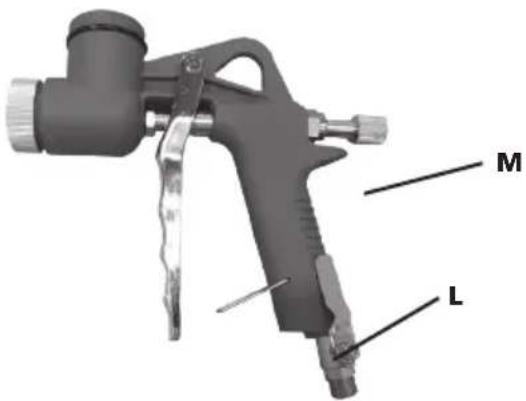

Pentru a seta fluxul produsului, rotiți butonul (M) (Fig. 2). Pentru a seta fluxul de aer, rotiți maneta (L) (Fig. 2).

O atenție deosebită trebuie acordată pentru a vă asigura că vopseaua și/sau culoarea nu conține cocoloașe sau murdărie. Dacă este foarte groasă, vopseaua trebuie amestecată cu un diluant disponibil în comerț, într-un raport de 1:1. Vopseaua se usucă foarte repede; prin urmare, pulverizarea trebuie să fie o operațiune continuă, fără întreruperi excesiv de lungi.

Dacă este posibil, temperatura vopselei nu trebuie să fie mai mică de +17 °C. Suprafața de vopsit nu trebuie să fie excesiv de rece.

M L

Fig. 2

ÎNTRETINERE

Deconectați alimentarea cu aer în timpul efectuării operației de întreținere a sculei.

Curățați și uscați în mod regulat filtrul din sistem și orificiul de admisie a aerului de la scula pneumatică.

Lubrifiati orice cuplaj cu deconectare rapidă de pe sistem pentru a preveni blocarea.

Evacuați zilnic condensul din filtrul de aer și din compresor.

Pentru a evita formarea ruginii și pentru a reduce uzura, curățați și lubrifiati scula după fiecare utilizare.

Verificați în mod regulat scula pentru a detecta bolțurile/șuruburile sau piesele slăbite.

În cazul pierderii de putere: Reparați scula.

Numai inginerii formați și calificați au permisiunea de a regla sau repara scula.

Scula trebuie întreținută în mod regulat pentru a reduce emisiile de zgomot și vibrațiile care apar.

Avertisment: pentru a evita deteriorarea șaibelor nu scufundați niciodată pistolul în solventi cu azotat de potasiu sau sintetici, ori în apă.

După fiecare utilizare, rezervorul de culoare trebuie demontat și golit, curățat cu atenție și umplut cu solvent. Rezervorul trebuie să fie apoi reconectat la pistol și solventul trebuie pulverizat până când iese curat.

Pentru a curăța scula de reziduurile de solvent, această operațiune trebuie repetată fără rezervor.

Uscați aerograful cu o lavetă din bumbac. Dacă duza se înfundă, curățați conducta și duza de reziduurile de vopsea.

IMPORTANT: Nu utilizati niciodată obiecte metalice pentru a curăța orificiile înfundate.

UTILIZARE PREVĂZUTĂ

Utilizatorul sau angajatorul utilizatorului evaluează utilizarea specifică care poate fi prezentă ca urmare a fiecărei utilizări.

RO

Folosiți scula numai în aplicațiile pentru care este proiectată și așa cum este explicat în acest manual.

Deteriorările ca urmare a nerespectării acestui manual sau cauzate de utilizarea incorectă sau reparațiile incorecte nu vor fi acoperite niciodată de garanția noastră și nu vom fi responsabili pentru aceasta. Ne rezervăm dreptul la îmbunătățiri tehnice, fără notificare prealabilă.

Această sculă este proiectată pentru a fi utilizată cu vopseluri adecvate, de exemplu lacuri și vopseluri pe bază de apă și solventi. Nu o folosiți niciodată pentru pulverizarea benzinei, kerosenului sau a altor combustibili inflamabili, și nu utilizati produse alimentare sau farmaceutice, erbicide sau pesticide.

DEFECTIUNI POSIBILE

Opriți imediat echipamentul în cazul în care auziți zgomote neobișnuite sau dacă are loc o scădere bruscă a puterii. Verificați scula pneumatică și sistemul de alimentare cu aer comprimat.

Sculă pneumatică

Problemă Cauză posibilă	Soluție
Pistolul pulverizează în mod necores-punzător.	Duză slăbită Strângeți duza
	Densitatea vopselei nu este corectă Verificați de	densitatea vopselei
Pulverizare neuniformă Orificiul duzei m	murdar sau deteriorat	Curățați cu atenție scula
		Înlocuiți piesele uzate
Vopseaua iese deși nu se apasă maneta	Tija manetei și duza sunt murdare de vopsea uscată	Curățați cu atenție scula
	Tija manetei și duza deteriorate Înlocuiți piesele	uzate
Pierdere de aer de la duză, dar nu și de vopsea	Canalul de trecere a vopselei este înfundat	Curățați cu atenție scula
	Canalul de aer este înfundat cu vopsea

Sistem de alimentare cu aer comprimat

• presiunea compresorului este insuficientă
• regulatorul de presiune nu este setat la nivelul corect de presiune, adecvat sculei utilizate.
• există o scurgere din furtunul de conectare sau din racorduri (utilizați o bandă de teflon sau o pastă de etanșare)
• scurgeri în sistemul pneumatic
• filtru sau lubrificator înfundat
• furtunul este strivit, perforat sau prea lung (pierdere de presiune)

ELIMINARE

Orice garanție este anulată în mod expres în cazul unor daune rezultate din uzura obișnuită, supraîncărcarea, manipularea sau utilizarea necorespunzătoare a sculei. Pentru ca această garanție să fie aplicabilă, scula nu trebuie să fie demontată atunci când este returnată la distribuitorul dumneavoastră.

Această garanție acoperă piesele înlocuite și manopera pentru o perioadă de 12 luni de la data achiziției (este necesară o dovadă de cumpărare, cum ar fi factura sau chitanța).

Orice defect poate fi remediat înlocuind scula sau reparând-o, după caz.
