MANUALE UTENTE G-534 Abac

IT Pistola a spruzzo con imbuto - Istruzioni

• Il presente manuale si basa su standard internazionali, si consiglia pertanto di informarsi e rispettare le norme locali sulla sicurezza.
- L'aria compressa è una fonte di energia potenzialmente elevata, prestare quindi estrema attenzione durante l'uso del compressore o del kit accessori.
- L'uso dell'aria compressa richiede la conoscenza e il rispetto di tutte le norme applicabili.
- Vietare l'uso a personale inesperto senza debita supervisione. Tenere bambini e animali lontano dall'area di lavoro.
- Mantenere una posizione stabile per utilizzare correttamente e impugnare saldamente l'utensile.
- Un movimento dell'utensile inatteso o accidentale può rappresentare gravi rischi.
- Non utilizzare gli utensili in edifici con atmosfera potenzialmente esplosiva o con depositi di polvere, condotte del gas o linee elettriche.
- Utilizzare l'utensile esclusivamente in un ambiente adeguatamente ventilato.
- Prestare particolare attenzione ai materiali lavorati altamente infiammabili e al loro potenziale di esplosione.

NORME DI SICUREZZA GENERALI

• Non utilizzare l'apparecchio senza i dispositivi di sicurezza necessari.
  • Non trasportare mai l'utensile sorreggendolo dal flessibile dell'aria compressa.
• Non consentire ad altre persone di avvicinarsi all'area di lavoro.
• Non puntare il getto d'aria o l'utensile verso se stessi o altre persone.
• Evitare il contatto diretto con l'utensile inserito subito dopo averlo utilizzato, poiché potrebbe avere una superficie molto calda.
• Non toccare le parti in movimento dell'apparecchio quando in funzione.
• Non aprire né modificare in alcun modo l'utensile e i relativi accessori. Le riparazioni devono essere eseguite esclusivamente da personale adeguatamente formato.

COSA FARE

• Leggere e comprendere i contenuti del presente manuale prima di installare, utilizzare, riparare, manutenere e modificare i relativi accessori.
  • L'installazione, la regolazione o l'utilizzo dell'utensile devono essere eseguiti esclusivamente da operatori qualificati e formati.
• Collegare l'aria compressa solo quando l'apparecchio è spento.
  • Per ottenere prestazioni ottimali dell'utensile, accertarsi che le dimensioni di flessibile e attacco siano quelle specificate.
• Prima di avviare l'utensile, verificarne la connessione e accertarsi che il flessibile dell'aria compressa non presenti danni.
• Prima di collegare il flessibile all'utensile, verificare che il flessibile e il giunto rapido siano puliti. Per farlo, far passare l'aria attraverso il flessibile e il giunto rapido.
• Selezionare e sostituire l'accessorio inserito rispettando le istruzioni contenute nel manuale per evitare rumori superflui.
• Utilizzare accessori adatti all'applicazione e che siano adeguati al dispositivo e collegarli correttamente. Verificare che l'uso degli accessori sia conforme alle istruzioni e che siano installati correttamente.
• Controllare le condizioni d'usura degli utensili e degli accessori prima di ogni utilizzo. Se necessario, sostituirli.

IT

• In caso di sostituzione dell'utensile, scollegare l'attacco dell'aria compressa durante le operazioni di manutenzione e alla fine del lavoro.
• Scollegare l'utensile solo quando il flessibile NON è in pressione per evitare movimenti incontrollati.
• Mantenere pulita l'area di lavoro.
• Accertarsi che l'utensile sia completamente fermo prima di poggiarlo sul pavimento
• Conservare l'utensile pneumatico pulito e in un luogo asciutto
• Accertarsi in ogni momento che la postazione di lavoro sia stabile.
• Mantenere saldamente il pezzo di lavoro con una brida o un utensile di fissaggio.
• Utilizzare l'utensile esclusivamente per l'applicazione prevista. Il produttore non è responsabile di danni determinati dall'inosservanza delle norme di sicurezza o dall'uso scorretto dell'utensile.
• Usare esclusivamente gli accessori adatti all'utensile.
• L'aria compressa dev'essere di buona qualità, ovvero pulita e asciutta, a tale scopo è consigliabile l'uso di un filtro. Si consiglia l'impiego di un'unità FRL (filtro, regolatore, ingrassatore) completa. L'ingrassatore dev'essere regolato a circa 3-6 gocce al minuto. Il flessibile per l'aria tra l'ingrassatore e l'utensile non deve mai superare i 6-8 metri di lunghezza.
• Gli utensili pneumatici generano vibrazioni. L'uso prolungato e una postura scorretta possono danneggiare mani, dita e gomiti. In caso di dolore, formicolio o altro disturbo, interrompere immediatamente l'utilizzo. Se il disturbo persiste, consultare un medico prima di riprendere il lavoro.

VORSICHT:

Pistola a spruzzo con imbuto

Prima di collegare gli accessori, accertarsi che il compressore sia spento. Mantenere sempre una ventilazione adeguata. Nell'ambiente di utilizzo dell'apparecchio non devono essere presenti fonti di ignizione, ad esempio fiamme libere, sigarette o sigari accesi, scintille, cavi od oggetti incandescenti, superfici surriscaldate, ecc.

Proteggere sempre occhi, vie respiratorie e pelle con appositi dispositivi di protezione individuale. Ove possibile, utilizzare un sistema di aspirazione per rimuovere la vaporizzazione della vernice dal luogo di lavoro. Garantire a tutto il personale esposto periodici controlli medici. Informare il personale coinvolto nell'uso dell'utensile circa il rischio legato alle vernici utilizzate.

ACCESSORI

Usare esclusivamente accessori e beni di consumo destinati all'utensile.

Selezionare i migliori accessori/beni di consumo inseriti/installati disponibili per determinare il più basso livello possibile di rumore e vibrazione. In caso di aumento del livello di rumore e/o vibrazione, sostituirli.

Accertarsi che l'utensile/accessorio inserito/installato sia saldamente fissato dalla staffa e verificare le buone condizioni della stessa. Non utilizzare mai l'utensile senza staffa in quanto si potrebbero generare proiettili ad alta velocità.

Non far mai raffreddare l'utensile/accessorio caldo per evitare conseguenze sulla durezza e la creazione di condizioni pericolose.

Utilizzare l'accessorio/utensile inserito/installato nel rispetto delle specifiche del costruttore.

IMPIEGO DI UN UTENSILE PNEUMATICO

Prima di cominciare a usare l'utensile, accertarsi di avere familiarità con il luogo di lavoro e l'area circostante.

Rispettare sempre le norme di sicurezza dell'area di lavoro.

Durante l'uso dell'utensile, l'operatore può essere esposto a rischi quali schiacciamento, urti, calore, vibrazione, tagli, abrasioni, ecc. Indossare pertanto guanti di protezione idonei.

Chiunque maneggi l'utensile dev'essere in grado di sostenerne dimensioni, peso e potenza.

Essere sempre pronti a reagire in caso di movimenti o forze normali o anomale generate dall'utensile.

Mantenersi in equilibrio, con i piedi in posizione sicura e stabile.

In caso di interruzione dell'alimentazione dell'aria, rilasciare la leva/il grilletto.

UTILIZZO DELLA PISTOLA A SPRUZZO CON IMBUTO

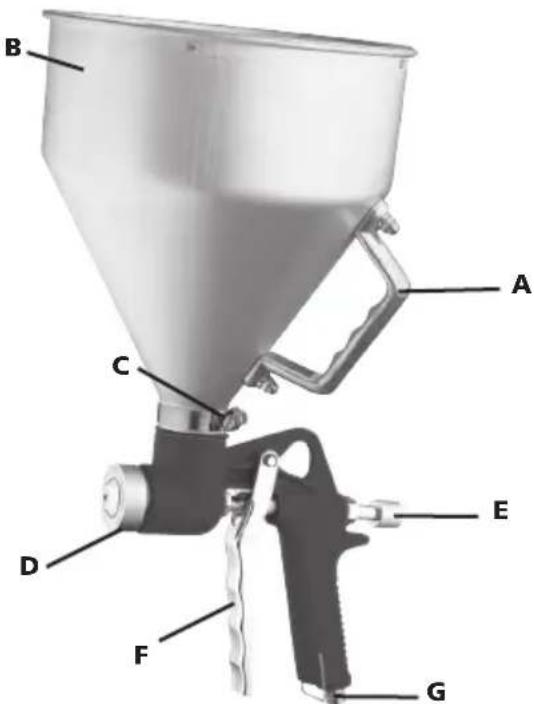

Installare il serbatoio (B) sul corpo della pistola prestando particolare attenzione all'o-ring per evitare perdite. Serrare il morsetto del flessibile (C).

Installare l'ugello adeguato (D) a seconda del prodotto in uso. Consultare le istruzioni del produttore per selezionare il corretto diametro dell'ugello.

Per ottenere risultati migliori si consiglia di cominciare a muovere il braccio prima di attivare la leva (F) e di mantenere la pistola a spruzzo perpendicolare alla superficie da verniciare, sostenendo il manico del serbatoio (A). Operare sempre a strati incrociati per un'erogazione uniforme della vernice.

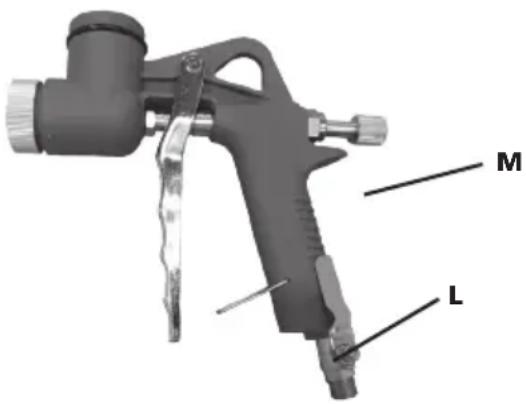

Ruotare la manopola (M) per impostare il flusso di prodotto (Fig.2). Ruotare la leva (L) per impostare il flusso dell'aria (Fig.2).

Prestare particolare attenzione per garantire l'assenza di grumi o sporcizia nel colore e/o nella vernice. Se la vernice è molto densa miscelarla con un diluente disponibile in commercio in un rapporto 1:1. La vernice si asciuga molto rapidamente, pertanto è necessario lavorare in modo continuato senza lunghe interruzioni.

La temperatura della vernice non dovrebbe essere inferiore a +17° C. L'area da verniciare non dev'essere eccessivamente fredda.

M L

Fig.2

MANUTENZIONE

Scollegare l'alimentazione dell'aria durante la manutenzione dell'utensile.

Pulire e asciugare regolarmente il filtro nel sistema e l'apertura d'ingresso dell'aria dell'utensile pneumatico.

Lubrificare i giunti di sgancio rapido presenti sul sistema per evitare che si inceppino.

Spurgare ogni giorno la condensa dal filtro dell'aria e dal compressore.

Per evitare la formazione di ruggine e ridurre al minimo l'usura, pulire e lubrificare l'utensile dopo ogni impiego.

Controllare regolarmente l'utensile per verificare la presenza di viti/bulloni o componenti allentati.

In caso di perdita di potenza far riparare l'utensile.

La regolazione e la riparazione dell'utensile possono essere eseguiti esclusivamente da tecnici formati e qualificati.

L'utensile deve essere sottoposto a manutenzione regolare al fine di ridurre al minimo le emissioni acustiche e la vibrazione.

Attenzione: per evitare di danneggiare le rondelle non immergere mai la pistola in nitro, solventi sintetici o acqua.

Dopo ogni uso, rimuovere e svuotare il serbatoio del colore, pulirlo attentamente e riempirlo per metà con del solvente. Ricollegare quindi il serbatoio alla pistola e spruzzare il solvente fino a quando fuoriesce pulito.

Per eliminare i residui di solvente dall'utensile, ripetere questa operazione senza serbatoio.

Asciugare l'aerografo con un panno di cotone. In caso di ostruzione dell'ugello, eliminare i residui di vernice da tubo e ugello.

IMPORTANTE: Non usare mai oggetti metallici per disostruire i fori.

DESTINAZIONE D'USO

L'utente o il suo datore di lavoro sono tenuti a valutare l'uso specifico in seguito a ciascun impiego.

Non utilizzare mai l'utensile per operazioni diverse da quelle cui è destinato e diversamente da come spiegato nel presente manuale.

I danni provocati dal mancato rispetto delle istruzioni contenute in questo manuale od operazioni d'uso o riparazione scorretti non sono coperti dalla garanzia e il produttore declina ogni responsabilità. Il produttore si riserva il diritto di implementare miglioramenti tecnici senza previa notifica.

L'utensile è destinato all'uso esclusivamente con vernici adatte quali lacca e vernici a base d'acqua o solvente. Non usare mai l'utensile per erogare benzina, cherosene o altri combustibili e non utilizzare con prodotti alimentari o farmaceutici, diserbanti e pesticidi.

POSSIBILI GUASTI

Spegnere immediatamente l'apparecchio in caso di rumori insoliti o improvvisa perdita di potenza. Controllare l'utensile pneumatico e il sistema di alimentazione dell'aria compressa.

Utensile pneumatico

Problema Possibile causa	Soluzione
Il getto erogato è irregolare.	Ugello allentato Serrare l'ugello
	La densità della vernice non è corretta	Verificare la densità della vernice
Erogazione non uniforme Foro dell'ugello	o sporco o danneggiato	Pulire l'utensile con cura
		Sostituire le parti usurate
La vernice fuoriesce anche senza premere la leva	Presenza di vernice secca su asta della leva e ugello	Pulire l'utensile con cura
	Asta della leva e ugello danneggiati Sostituire le	parti usurate
Perdita d'aria dall'ugello senza vernice	Canale della vernice ostruito	Pulire l'utensile con cura
	Canale dell'aria ostruito da vernice

Sistema di alimentazione dell'aria compressa

• pressione del compressore insufficiente
• regolatore di pressione non impostato sul livello di pressione corretto, adatto all'uso.
• perdita dal flessibile di connessione o dagli attacchi (utilizzare nastro Teflon o pasta sigillante)
• perdite nel sistema pneumatico
• filtro o lubrificatore intasato
• flessibile schiacciato, bucato o troppo lungo (perdita di pressione)

SMALTIMENTO

La garanzia è espressamente annullata in caso di danni provocati da normale usura, sovraccarico, movimentazione o uso non adatti all'utensile. La garanzia è valida se lo strumento viene restituito integro al concessionario.

La garanzia copre le parti di ricambio e la manodopera per un periodo di 12 mesi dalla data d'acquisto (è necessario presentare una prova d'acquisto, ad esempio, fattura o ricevuta).

A seconda del caso, l'utensile può essere riparato o sostituito.
